Для того, чтобы эксплуатировать помещение мансарды или проводить работы по ремонту и профилактике установленных за потолочными покрытиями коммуникаций, не обойтись без устройства люков. О том, что представляет собой ревизионный люк потолочный или чердачная конструкция, мы и поговорим в нашей статье.

Люки в потолках могут быть разной формы и габаритов.

Они могут иметь одну открывающуюся створку, либо две.

Люки могут комплектоваться сдвижными, нажимными, распашными или откидными крышками. Модель можно подобрать, исходя из наличия свободного пространства, вида облицовки потолка и индивидуальных предпочтений.

Они могут быть окрашены или облицованы теми же материалами, что и остальной потолок, например, обоями, плиткой, пластиком, деревом и т.д. Можно, наоборот, сделать люк видимым, красиво его задекорировав.

Важно! Если планируется облицовка створок плиткой или камнем, используются усиленные конструкции.

Чердачные

Чердачные или мансардные конструкции устанавливаются для доступа на чердаки внутри здания. Идеальным вариантом, конечно, станет установка стационарной лестницы для перемещения. Однако, размеры комнаты не всегда позволяют иcпользовать этот вариант.

Люк может быть просто оборудован крышкой, а для подъема и спуска использоваться стремянка или приставная лестница. Но к этому варианту следует прибегать в крайних случаях, когда пользуются чердаком редко. Иначе риск получения травм достаточно велик.

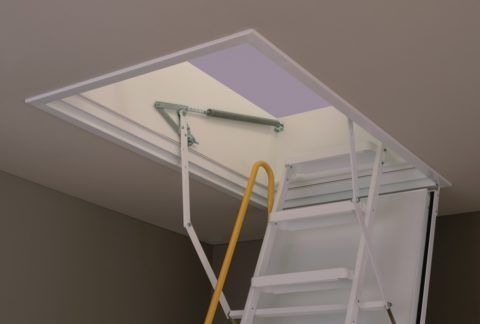

Гораздо надежнее, комфортнее и безопаснее в эксплуатации лестница, зафиксированная в складном виде на крышке. Большим плюсом подобной модели является экономия пространства.

Такой вариант устройства систем, при помощи которых можно легко попасть на чердак, является очень распространенным. Лестница может быть выдвижной, раскладной или откидной.

Важно! На чердаке рекомендуется установить ограждения, предотвращающие падения вниз.

Типовые конструкции, имеющиеся в продаже, обладают рядом преимуществ — они комплектуются всеми необходимыми деталями и теплоизоляционным материалом. К тому же в комплекте обязательно есть инструкция по установке, что заметно облегчает монтаж. Наиболее ходовыми являются люки с шириной проема 60 или 70 см, а длиной — 120 или 140 см.

Ревизионные

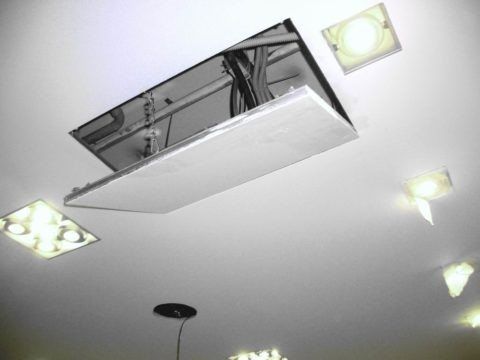

Для обслуживания пространства, расположенного за потолком и размещенных коммуникаций, также не обойтись без люков. Особенно актуально это при устройстве гипсокартонных или натяжных покрытий, которые закрывают собой инженерные системы и проводку.

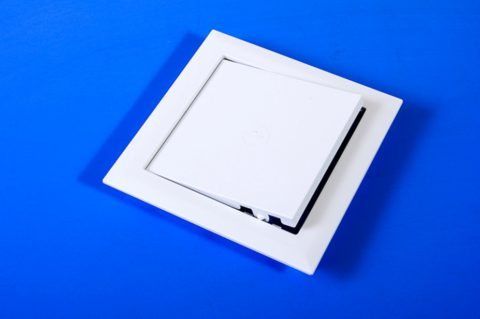

Размеры типовых ревизионных моделей варьируются от 20х20 см до 60х60 см.

Противопожарные

Для эвакуации людей в случае пожаров, устанавливаются огнестойкие люки.

Крышка должна открываться наверх. Обычно такие изделия изготавливаются из металла. Допускается применение деревянных коробок, но только в том случае, если они обработаны антипиренами.

По периметру крышки прокладывается теплоуплотнитель, который расширяется при возгорании и герметизирует люк, блокируя распространение дыма. Предел огнестойкости таких конструкций должен быть не менее 15 минут (согласно СНиП 21-01-97). Люк обязательно должен комплектоваться откидной лестницей.

Однако случаются и неожиданные ситуации, когда вы приходите в гости, и вдруг — в потолке открылся люк… Что дальше? Из него медленно выезжает телевизор. Да, бывает и так.

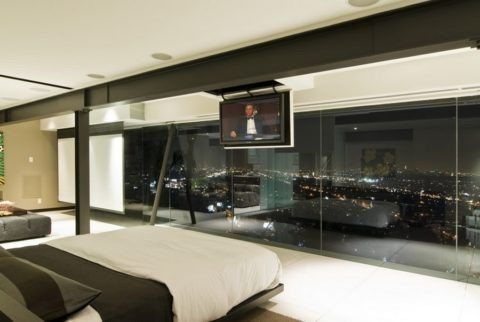

Помимо распространенных функций, выполняемых потолочными люками, можно встретить и примеры уникальных конструкций, например, автоматически убираемый в люк телевизор.

Материал для изготовления

Как правило, применяются три вида конструкций — металлические, пластиковые и деревянные. Люк можно изготовить самостоятельно, либо приобрести готовый.

Металлические модели — прочны, надежны и долговечны. Они могут быть алюминиевыми или стальными. Удобны в эксплуатации люки из металла, комплектующиеся защелками.

Открыть крышку можно простым нажатием на нее. Окраска изделий производится порошковыми красками по каталогу RAL, что позволяет подобрать любой оттенок, подходящий по дизайну.

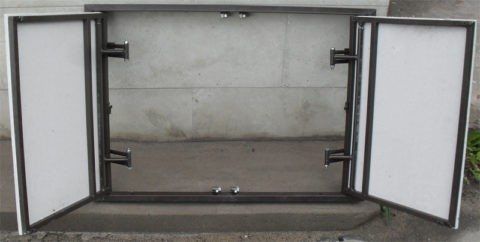

Конструкцию из металла можно изготовить и самим (как на фото), имея под рукой сварочный аппарат, уголки, отрезки профильной трубы для каркаса короба и крышки, петли и кусок фанеры для заполнения дверцы.

Пластиковые изделия, устанавливаемые, в том числе, и в помещениях с повышенной влажностью — легки, просты в монтаже. К тому же цена на них — самая приемлемая. Минусом является недостаточная прочность материала.

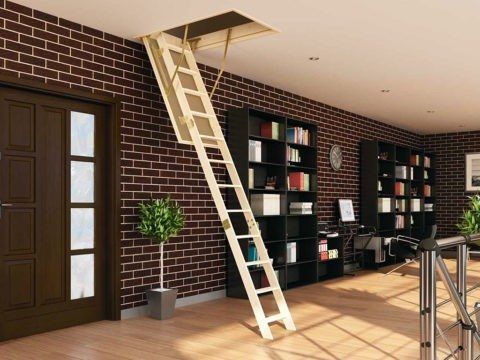

Самыми массивными являются конструкции, выполненные из дерева. Особенно, если речь идет о люке для чердачной лестницы.

Если деревянное сооружение изготавливается самостоятельно, обязательно следует обеспечить его защиту от климатических воздействий при помощи пропитки с антисептиками.

Что следует учесть при установке люка

Существует несколько требований, которые нужно соблюдать при выборе точки для установки конструкции:

В месте монтажа не должны проходить несущие балки.
При подъеме наверх человек не должен задевать головой стропил или других конструкций.
Пространство под люком должно позволять установить лестницу или опустить раздвижную.
Крепление люка должно быть выполнено таким образом, чтобы в процессе эксплуатации не нарушалась внешняя облицовка потолка.

Более подробную информацию можно получить из представленного здесь видео.

Люки в потолках, изготовленных из разных материалов

Рассмотрим нюансы, которые следует учитывать при установке люков. Что интересно, смонтировать люк можно даже там, где, на первый взгляд, это достаточно затруднительно. В каких потолках можно разместить люк.

Дерево

Установить люк в деревянном потолке своими руками — не сложно.

Выпиливается проем размером, на 5 или 6 см превышающим габариты рамки.
В проем на анкеры устанавливается рамка прямоугольной формы. Они собирается собственноручно из досок толщиной 2 — 3 см или берется из заводского комплекта. В образовавшееся пространство между рамкой и проемом можно заложить теплоизоляцию.
К рамке с помощью петель крепится крышка. Если конструкцией предусмотрено наличие складной лестницы, к крышке монтируется и она. Для облицовки дверцы обычно используют материал, выпиленный ранее.

Важно! При выборе стороны, на которую крепятся петли, следует учитывать, в какую из них будет удобнее открывать створку.

Гипсокартон

Установить люк в основание из гипсокартона также не представляет особых трудностей.

Важно! При выборе места установки следует учесть расположение профильных реек.

Делается разметка. Габариты проемы должны примерно на 1 см превышать размер.
При помощи лобзика готовится проем.
Шурупами с внутренней стороны гипсокартона закрепляется алюминиевая рамка, от которой предварительно отделили створку.
К рамке привинчивается крышка. Материалом, которым облицовывается дверца, также служит ГКЛ.
Получившиеся промежутки зашпаклевываются.

Натяжное покрытие

Даже в натянутой пленке можно установить люк, правда, придется немного повозиться.

Место установки и размер конструкции следует определить еще до заказа полотна.
К базовому потолку крепится каркас из бруса по периметру будущего люка.
После чего на установленную конструкцию монтируется алюминиевый потолочный профиль, в который будет заправлена пленка.
Нужной высоты каркаса можно добиться, используя специальные подставки.
Крепятся стеновые профили.
После установки каркаса и профилей размещается заказ на потолок с указанием необходимых размеров.
Натяжное полотно крепится в стеновые багеты.
В месте выреза пленка заправляется в профиль.
Устанавливается декоративная заглушка.
Дверца также обтягивается натяжным покрытием или, если дизайном предусмотрено иное, облицовывается другим материалом.

Следует заметить, что при интенсивной эксплуатации люков, в натяжных потолках их все-таки не рекомендуется устанавливать.

В бетонных потолках вырезать во время эксплуатации несколько проблематично. Вариант его установки обычно продумывается при строительстве здания. Но, при острой необходимости и наличия соответствующего инструмента, можно решить и эту проблему, вооружившись перфоратором, болгаркой и ломом.

При проведении работ следует учитывать наличие в теле потолка арматуры, поэтому понадобятся диски не только по бетону, но и по металлу. Периметр проема следует усилить при помощи металлических уголков.

Как можно было убедиться, устройство люков различного назначения в потолках не представляет особых трудностей. Что бы вы ни задумали: разместить потолочные люки с лестницей, или смонтировать небольшой ревизионный лючок — при грамотном подходе эта задача вполне выполнима.
