Для чего нужна проверка правильности подключения заземления
Заземление представляет собой соединение с землей каких-либо сетевых точек или деталей электроустановки. Проверка подключения заземления нужна для безопасного использования мощных электробытовых приборов: стиральной машины, холодильника, видео- или аудиоаппаратуры, бойлера и т.д. Кроме того, заземленные розетки обеспечивают безопасность от поражения током.
Как правило, в старых домах, которые были построены десятки лет назад, о заземлении речь не идет. В новых строениях ток, направленный в землю, — обязательный фактор, требование правил устройства электрических установок.
Сегодня защитные и нулевые проводники объединяют в общую систему TN-C-S с использованием трехжильного провода. Защитные проводники имеют маркировку на изоляции желто-зеленого цвета. Синюю изоляцию имеет ноль, а коричневую — фаза. Подключение двухжильных проводов к клеммам говорит об отсутствии заземления в вашем жилище.
Как проверить наличие заземления в розетках и замерить его сопротивление тестером
- включить в распределительном щите электропитание в помещении (доме);
- замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
- переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
- проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.
Инструменты и приспособления для проверки напряжения и заземления
В основном профессиональные электрики пользуются индикаторной отверткой. Этот мини-прибор имеет прозрачный тонкий корпус, в котором находится ограничительный резистор и неоновая лампочка. Уровень напряжения индикаторная отвертка не показывает. После прикосновения пальца можно определить наличие подключения в электроцепи.
Чтобы точно проверить величину напряжения, лучше всего пользоваться цифровым или стрелочным вольтметром. Стрелочные вольтметры могут работать без источника питания, если речь не идет о проверке сопротивления тока. Цифровые приборы отличаются максимальной ударостойкостью и работают в любом положении.
Как проверить заземление мультиметром
Самый простой способ проверки заземления можно осуществить с помощью обычного мультиметра, например, DT-838. О том, как пользоваться мультиметром, читайте в другой статье строительного журнала «САМаСТРОЙКА».
Итак, для того, чтобы проверить заземление мультиметром, нужно перевести прибор в режим измерения переменного напряжения (V~ или AC) и посредством щупов, проверить напряжение в розетке, сначала между фазой и нулём, а затем напряжение между фазой и заземлением.
При этом, напряжение, и в том и в другом случае, должно быть примерно одинаковым, что говорит о наличии работающего заземления в квартире. Если мультиметр показывает совсем непонятные цифры, то, возможно, заземление неисправно или не работает. В таком случае, можно использовать второй способ проверки заземления на работоспособность.

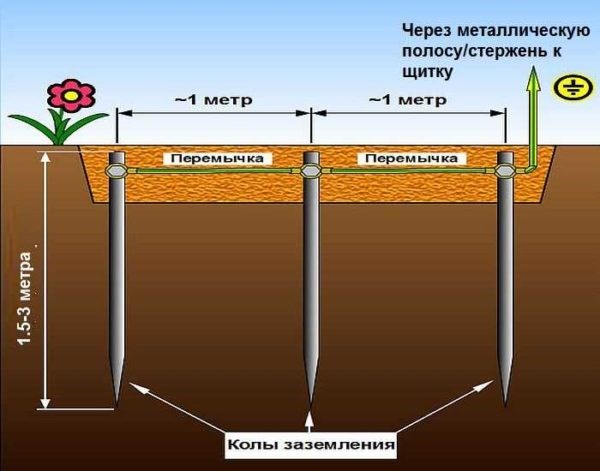

Как проверить заземление в частном доме и квартире
- Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
- Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
- Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.
Как проверить заземление лампочкой

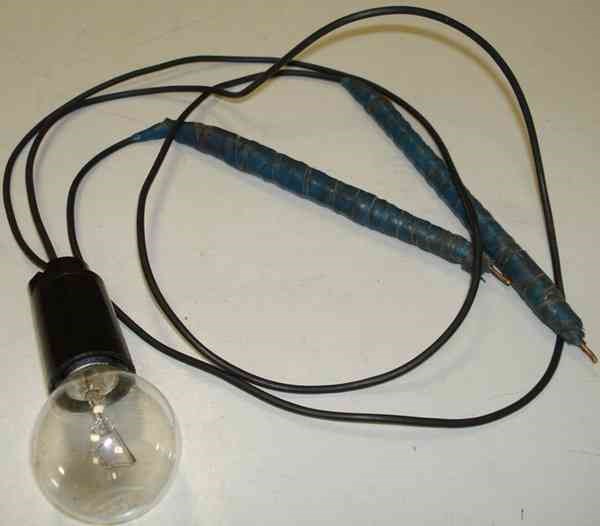

Можно проверить заземление и обычной лампочкой, используя для этих целей лампу накаливания на 40, 60 или 100 Вт. Для того, чтобы её подключить для проверки, потребуется взять стандартный патрон с цоколем E27 и кусок кабеля. Подключив провод к патрону, и вкрутив в него лампу, таким образом, получится собрать контрольную лампу для проверки заземления.
Чтобы проверить заземление в доме или квартире при помощи контрольной лампы, действовать нужно, точно так же, как и в случае с мультиметром. То есть, сначала разбираем розетку, а затем прикасаемся оголёнными концами проводов контрольной ламы, сначала к фазе и нулю, а затем к фазе и заземлению.
В первом случае, при наличии тока в электропроводке, лампа загорится ярким светом. Точно также она должна гореть, если один из проводов был перекинут на заземление, вместо нуля. Если при этом лампа горит намного хуже, чем при проверке «фаза-нуль», то это значит одно — заземление работает неудовлетворительно. Если лампочка вообще не горит при проверке заземления, значит, его нет.
Проверка контура с помощью лампы накаливания
- Лампа не светится – отсутствие или неисправность подключения заземления.
- Прибор работает в полную силу – либо контур в порядке, либо есть контакт с нулем. Необходима дальнейшая проверка при помощи более сложных устройств.
- Яркость лампы в половину накала – идеальный вариант, при котором дальнейшие испытания не требуются. Он означает наличие работоспособного заземления и его правильное подключение.
Заземление представляет собой соединение с землей каких-либо сетевых точек или деталей электроустановки. Проверка подключения заземления нужна для безопасного использования мощных электробытовых приборов: стиральной машины, холодильника, видео- или аудиоаппаратуры, бойлера и т.д. Кроме того, заземленные розетки обеспечивают безопасность от поражения током.
Как правило, в старых домах, которые были построены десятки лет назад, о заземлении речь не идет. В новых строениях ток, направленный в землю, — обязательный фактор, требование правил устройства электрических установок.
Сегодня защитные и нулевые проводники объединяют в общую систему TN-C-S с использованием трехжильного провода. Защитные проводники имеют маркировку на изоляции желто-зеленого цвета. Синюю изоляцию имеет ноль, а коричневую — фаза. Подключение двухжильных проводов к клеммам говорит об отсутствии заземления в вашем жилище.
Как проверить заземление: от профессиональных до общедоступных способов
- напряжения увеличивается во много раз;
- старая электропроводка выходит из строя;
- если проводники слишком плотные и выдерживают сильное напряжение, то загорается только слой изоляции.
Проверка подключения контура при наличии УЗО
Для работы нужен лишь отрезок провода с зачищенными концами. Им следует соединить нулевой контакт розетки и скобу заземления. В этот момент устройство защитного отключения должно сработать, разъединив схему и сняв напряжение с домашней электросети.
