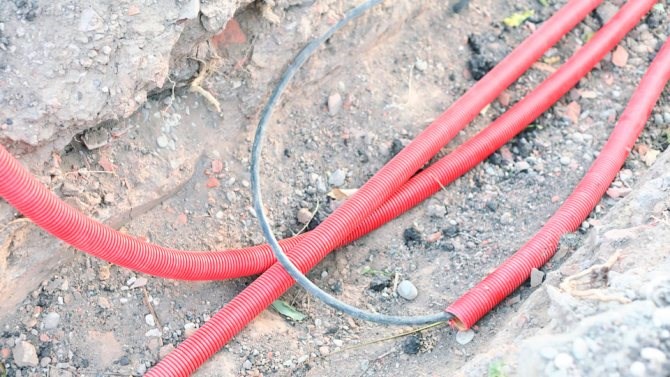

Как Протянуть Кабель в Пнд Трубе • Обустройство траншеи

Труба для прокладки кабеля в земле, какая лучше – обычная или гофра

Изначально подземная прокладка кабеля требует более высоких затрат, чем воздушная. Но в итоге эксплуатация таких коммуникаций практически не требует расходов. На них не действуют такие природные факторы, как сильные ветра, снегопады, обледенения, их сложнее повредить механически, они защищены от вандализма и воровства.

В случае повреждения, на восстановление и ремонт воздушных линий требуется немало денег и времени, а долгое отсутствие электроэнергии и связи в доме вызывает сопутствующие проблемы и неудобства.

В современный дом помимо электрического заходит множество кабелей – телефонные, контрольные, компьютерные, телевизионные. Чтобы не опутывать его проводами, их все можно завести внутрь, объединив в один пучок, а труба или гофра для прокладки кабеля в земле защитит его от блуждающих токов, грунтовой воды, грызунов и различных повреждений.

Как Протянуть Кабель в Пнд Трубе • Обустройство траншеи

ПНД труба для кабеля: виды и как правильно выбрать
Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:
Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Футляры изготавливают из асбестоцементных труб или современных пластиковых материалов, в том числе разъемные в виде пары полуцилиндров;. Если же вам нужно объяснение непонятных моментов, пишите мне!

ПНД труба для кабеля: виды, как выбирать и укладывать

  • Двухслойные трубы не должны расслаиваться по стыку внутренней и внешней стенки.
  • Внутренняя поверхность должна быть гладкой.
  • На поверхности изделий недопустимо наличие трещин, вздутий, разноцвета.

Изделия из полиэтилена низкого давления

Самой явной популярностью пользуется труба ПНД для прокладки кабеля в земле, она подразделяется на две основных разновидности:

Технические

Силовые линии электропередачи и другие инженерные сети допустимо прокладывать в разных трубах. Для этих целей вполне подходят и технические трубы, имеющие гладкие однослойные стенки и окрашенные в черный цвет. Они обладают всеми необходимыми характеристиками: стойкостью к агрессивным химическим веществам, механической прочностью, электроизоляционными свойствами.

Так как подобные изделия имеют универсальное назначение, они не оснащаются устройствами для затяжки кабеля.

Гладкие одностенные полиэтиленовые трубы бывают жесткими и гибкими. Прокладка трубы ПНД в земле разрешается только в жестком исполнении, как и заливка кабеля в бетонную стяжку пола или закладка в кирпичную кладку. Гибкие трубки применяют для защиты электропроводки внутри дома.

Как Протянуть Кабель в Пнд Трубе • Обустройство траншеи

Электротехнические

Для подземных сетей больше подходят двухстенные трубы. В них можно протягивать силовые линии с напряжением переменного или постоянного тока до 1000 В.

Двухстенные трубы выпускают гладкими и гофрированными, их внешняя оболочка сделана из ПНД, а гладкая внутренняя из другой разновидности ПЭ – полиэтилена высокого давления. Наиболее прочными и надежными считаются изделия с гофрированными внешними стенками, которые армированы тонкой стальной проволокой.

Особенности материала, сохраняющего прочность и эластичность при любой температуре, устойчивость к воздействию химически агрессивной среды и ультрафиолетовых солнечных лучей не создают проблем при хранении и позволяют вести монтаж как в летнюю жару, так и в зимнюю стужу.

Использование зонда

В зависимости от конструкции, трубы ПНД выпускаются с зондом (протяжкой) и без него.

ЧИТАТЬ ТАКЖЕ: Трубы ПНД для кабеля в земле: подземная прокладка гофрированной трубы, укладка, в каких трубах прокладывают кабель

Протяжка — тонкий трос, проволока, — которую применяют для втягивания кабеля в трубу. Для облегчения работы, лучше использовать двойную гофру, внутренняя стенка у которой гладкая, выполнена из ПВД, что облегчает прохождение проводки.

Как Протянуть Кабель в Пнд Трубе • Обустройство траншеи

Как протянуть кабель при помощи различных устройств?

При отсутствии зонда, протягивание кабеля возможно при помощи различных приспособлений. Трудоемкость процесса несколько увеличивается, но требуемый результат достигается одним из следующих способов.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Стандартная классификация подразумевает разделение труб на электротехнические преимущественно двустенные гофрированные и технические преимущественно одностенные гладкие. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как протянуть кабель в ПНД трубе: получится ли вставить и просунуть его с помощью пылесоса, как протащить греющий провод по электроканалам?

  • температура окружающей среды должна быть не ниже -30°С;
  • при глубине залегания кабеля более 2 м предусматривается бетонный канал с толщиной стенки 80-100 мм;
  • стыковые соединения должны быть герметичными, для этого используются компрессионные муфты, пресс-фитинги или стыковая сварка;
  • кабели разных сетей не должны располагаться в полости одного канала;

Пошаговый монтаж греющего провода

В суровых зимних условиях, для защиты от замерзания, требуется подогрев труб. Простой термоизоляцией обходиться трудно, потому можно прибегнуть к дополнительному варианту — греющему кабелю. Он поддерживает необходимую температуру и предотвращает появление конденсата.

ЧИТАТЬ ТАКЖЕ: Прокладка водопровода из ПНД трубы в земле: технология и правила проведения монтажных работ

Перед тем, как вставить греющий кабель в ПНД трубу, стоит остановиться на некоторых нюансах:

  • Монтировать данный нагреватель возможно только при диаметре трубы ПНД больше 20-ти мм.
  • Длина кабеля должна быть равна длине обогреваемого участка.
  • Согреваемому участку необходимо иметь минимум фитингов, повороты должны быть естественными.
  • Нельзя протягивать провод в трубу сквозь запорные вентили.
  • Место установки необходимо отметить предупреждающей надписью.
  • Запрещено фиксировать сальником и проходкой из комплекта питающий кабель и соединительную муфту.

Как Протянуть Кабель в Пнд Трубе • Обустройство траншеи

  1. Первым шагом обрабатываем концы. Счищаем изолирующую оболочку где-то на 4,5 см. Металлические жили не понадобятся, потому отрезаем их вровень с покрытием. Убираем защитную оболочку матрицы.
  2. Затем, ступенчато, срезаем ее часть. На данный участок надеваем клеевую термоусадку и тщательно прогреваем строительным феном. Затем обжимаем.
  3. После того, как она остынет, срезаем лишнее. Затем надеваем термоусадочную муфту наибольшего диаметра поверх предыдущей, натягиваем на защитную оболочку кабеля. Прогреваем, обжимаем, убираем лишнее. Можно использовать термоусадочный колпачок.
  4. Соединяем кабель питания с греющим. Требуется заранее подготовить силовой кабель, на конце которого есть евровилка. Предварительно необходимо зачистить от изоляционной оболочки:
      отрезав поперечно 4,5 см, снимаем наружное защитное покрытие;
  5. скручиваем все жилы в одну;
  6. убираем изоляцию, отступив около 2,5 см, подбираемся к саморегулирующейся матрице с 2-мя проводниками;
  7. необходимо достать 2 токопроводящие жилы, зачищая с двух сторон.

Если все подобрано правильно, а работа проведена внимательно, можете не беспокоится о замерзших трубах зимой.
