Автомат до УЗО или после: как правильно сделать

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Как Подключить Узо После Счетчика • Подключение дифавтомата

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Если дифференциальная защита призвана сократить тяжесть последствий от электротравмы, её номинал выбирается исходя из допустимых значений тока, действующего на организм. Если же вам нужно объяснение непонятных моментов, пишите мне!

Подключение автоматов в щитке: как правильно подключить УЗО.

  • Состоит из нескольких основных компонентов:
  • Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
  • Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
  • Реле – обеспечивает расцепление в случае если сработала защелка.

Как правильно подключить автоматы и УЗО

Перед началом работ по подключению автоматов необходимо подготовить все приспособления:

  1. Монтажная рейка (иногда она имеется уже в комплекте с готовым щитком). В других же случаях потребуется самостоятельно отмерить нужную длину и отрезать ее ножницами по металлу.
  2. Отвертка.
  3. Кусачки.
  4. Инструмент для зачистки проводов.

Подключение автоматов и УЗО — пошаговая инструкция

Шаг 1. Для начала на металлической DIN-рейке следует закрепить две шины: нулевую и заземления. Сделать это просто, необходимо вставить их одним концом, а потом защелкнуть.

Таким образом должны выглядеть шины после установки

Шаг 2. Теперь необходимо последовательно закрепить автоматы. В нижней части у них имеется специальная защелка, которую достаточно потянуть вниз, а затем закрепить автомат на рейке.

Поочередно необходимо закрепить на рейке каждый автомат

Шаг 3. Далее необходимо взять трехжильный кабель. Как правило, провод заземления имеет желтый цвет, ноль – голубой цвет, а фаза белый или розовый цвет (как в нашем случае).

Шаг 4. Сперва нам следует подключить нулевой провод к нулевой шине. Делается это несложно — необходимо отверткой открутить болтик.

Здесь предусмотрено отверстие для кабеля различного сечения

Шаг 5. Теперь необходимо подсоединить к шине заземления желтый провод заземления.

Делается это таким же способом, как и в предыдущем варианте

Шаг 6. Следующим этапом нам понадобится закрепить питающий провод (розовый). Вопреки многочисленным мнениям, он всегда должен идти сверху. Следует подключить провод, но закручивать его сразу не стоит — причина в том, что придется тогда подавать питающий провод и на все остальные автоматы.

Шаг 7. Седьмой: необходимо вставить питающий провод в верхний автомат, а затем в то же отверстие вставить один конец дополнительной перемычки.

Теперь необходимо вставить перемычку в соседний автомат, а затем и в другой поочередно закручивая винты

Теперь необходимо обратить внимание на последний дифференциальный автомат. На его корпусе, как правило, располагается схема подключения

Первый вход здесь будет обозначаться буквой N – это будет ноль, второй вход обозначается как I(L) – это будет фаза.

Шаг 9. Теперь стало понятно, что фаза находится на втором входе, значит, туда следует закрепить другой конец желтого проводка-перемычки. Закручиваем винт по аналогии с предыдущими вариантами.

Что лучше: теплый пол или батареи?
Теплый полБатареи

Таким образом мы завершили подключение питающего кабеля, который идет от щитка

Шаг 10. Теперь необходимо подключить провода, которые идут от помещения. Сначала с их концов понадобится снять слой изоляции. Для зачистки концов на проводах используют специальный инструмент.

Здесь можно прокрутить винт и выставить толщину провода

Шаг 11. Здесь тоже следует подключить нулевой провод к соответствующей шине.

Шаг 12. Теперь необходимо снова зафиксировать провод заземления.

Как Подключить Узо После Счетчика • Подключение дифавтомата

Описание работы УЗО и 2 рисунка

Как устроено и по какому принципу работает устройство защитного отключения:

  1. Внутри устройства происходит сравнение токов, проходящих через фазный и нулевой провод. При нормальной работе электрооборудования они равны.
  2. При нарушении изоляции заземлённого электрооборудования появляется ток утечки, поэтому ток, текущий через нулевой провод становится меньше. Это вызывает срабатывание реле, встроенного внутри, и отключение электрооборудования от сети.
  3. При прикосновении человека к проводам, находящимся под напряжением или к корпусу незаземлённого оборудования с нарушенной изоляцией, происходит то же самое. Это защищает людей от электротравм.

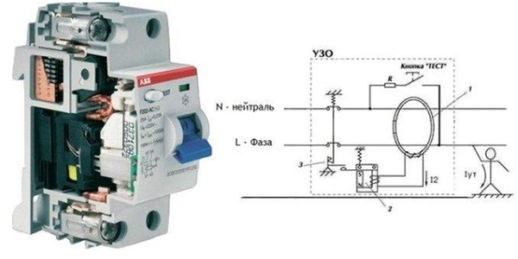

На рисунках изображены внешний вид в разрезе, а также принципиальная схема устройства.

внешний вид в разрезе, а также принципиальная схема устройства

Рис. 1. внешний вид в разрезе, а также принципиальная схема устройства

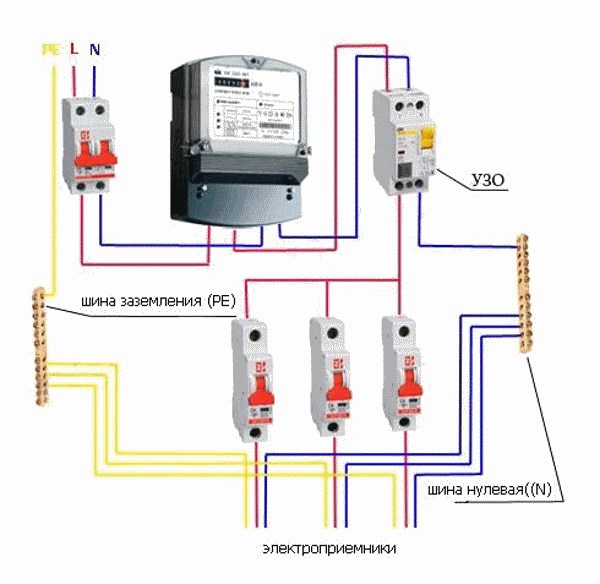

ТЕСТ, Схема подключения УЗО к 1-фазной сети с заземлением
Для работы устройства заземление необязательно. Поскольку принцип действия основан на сравнении токов, а заземление к прибору не подключается, то защитная функция не зависит от наличия в доме контура заземления.
Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку I 2 , I ут I 2 Ктр весьма идеализированная формула, однако отражающая суть процесса. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как подключить узо и автоматы правильно – в частном доме и квартире, схема с заземлением и без

  • б,а,а,б — вы знаете достаточно для выбора и монтажа устройства защитного отключения;
  • а,б,б,а — знания для самостоятельной работы у вас отсутствуют;
  • остальные варианты — кое-что вы знаете, но необходимо дополнительно изучить материал.

Как подключить УЗО в частном доме с заземлением — 3 правила. Схема подключения

Согласно ПУЭ 1.7.39 (Правилам Устройства Электроустановок) все бытовые электроприборы должны быть заземлены.

  • проводка прокладывается с заземляющим проводом, подключённым к контуру заземления;
  • этот провод не разрывается вводным автоматом, реле напряжения, а также другими устройствами защиты;
  • заземляющий провод прокладывается мимо устройства защитного отключения.

На рисунке изображена схема подключения заземления к бытовым электроприборам.

Как Подключить Узо После Счетчика • Подключение дифавтомата

3 типа УЗО – АС, А и В

В быту и на производстве используется переменное напряжение 50 Гц. С током утечки сложнее.

При нарушении изоляции в электродвигателе обогревателе или устройстве с трансформаторным блоком питания он имеет ту же частоту, что и питающая сеть. В этих случаях достаточно установить УЗО тип АС.

Однако многие электроприборы оснащаются импульсным блоком питания. В таких устройствах переменный ток 220В подаётся на диодный мост, где выпрямляется и поступает в электронную схему. При нарушении изоляции после диодного моста на корпусе появляется не переменное, а постоянное пульсирующее напряжение. В этом случае необходимо устройство типа А.

Аппараты типа В применяются при использовании напряжения разной формы и частоты. Устанавливают на промышленных предприятиях и в лабораториях.

Важно: Хотя тип А обеспечивает лучшую защиту, ПУЭ п7.1.78 допускает установку приборов защиты обоих типов.

Типы УЗО по форме рабочего тока

Типы УЗО по форме рабочего тока

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Для замены и ремонта УЗО целесообразно предусмотреть резервное подключение в обход его, чтобы устройство можно было обесточить и демонтировать, не отключая питания в квартире. Если же вам нужно объяснение непонятных моментов, пишите мне!

Подключение УЗО и автомата схема

  1. Что произойдёт при подключении только фазного провода или двух фаз в трёхфазной сети? Это приведёт к срабатыванию устройства.
  2. Реле напряжения заменяет устройство или нет? Нет, это разные приборы по назначению и принципу действия. Они не заменяют, а дополняют друг друга.
  3. Будет ли прибор работать без вводного автомата? Да, УЗО защищает от поражения электрическим током или работы с повреждённой изоляцией. От перегрузки и короткого замыкания предохраняет автоматический выключатель или установка дифференциального автомата.
  4. Допускается ли использование в однофазной сети 220В прибора с четырьмя клеммами? Да, такой прибор дороже и занимает больше места, но на работоспособность это не влияет.
  5. Зачем устанавливать несколько приборов защиты? При установке аппарата на каждую группу потребителей в отдельности отключается только та часть электропроводки, в которой нарушена изоляция.

Отличие УЗО ABB FH202 от F202

Параметры устройств, отличающихся только буквами F и FH в названии, одинаковы. Отличие в том, что приборы, отмеченные буквой «Н» предназначены для домашнего использования (H — home). Это более дешёвая серия. К аппаратам этой серии нельзя подключить дополнительные приспособления.

В обозначении УЗО серии 200 производства фирмы АВВ каждая цифра и буква соответствует определённому параметру:

  • F2 — серия;
  • F — стандартные, FH — экономичная, без подключения дополнительных устройств, FAP-R — с предотвращением ложных срабатываний, S — селективный, АЕ – с возможностью аварийного отключения;
  • 202 — двухполюсный (однофазный), 204 — четырёхполюсный (три фазы и ноль);
  • А — переменный и пульсирующий ток, АС — только переменный;
  • номинальный ток — 16,25,4,,63,80,100;
  • ток срабатывания (утечки) — 1 — 0,01А, 2- 0,03А, 3-0,1А, 4-0,3А.

Например, расшифровка названия дифференциального реле (УЗО) ABB FH202 AC-63/0.03:

  • серия F200;
  • двухполюсное (однофазное);
  • экономичного исполнения (без подключения дополнительных устройств);
  • переменного тока;
  • номинальный ток — 63А;
  • ток срабатывания (ток утечки) — 0,03А.

Как Подключить Узо После Счетчика • Подключение дифавтомата

Однофазное и трёхфазное подключение

Схема подключения трёхфазного УЗО

Схема подключения трёхфазного УЗО: 1 —вводной автомат; 2 — трёхфазный счётчик; 3 — четырёхполюсное УЗО; 4 — автомат для подключения трёхфазной нагрузки; 5 — автоматы двухфазной нагрузки

Большая часть УЗО относится к категории модульной техники для установки на 35 мм DIN-рейку. Высота модуля и размер шейки соответствуют стандартным габаритам, поэтому с размещением диффзащиты в обычных рядных ящиках проблем не возникает.

  1. Входные фазные и нулевой провод с вводного кабеля подключают напрямую на клеммы УЗО. С обратной стороны снимается рабочий ноль и фазы, каждый проводник на отдельную шину.
  2. К общей нулевой шине подключаются:
    • нулевые проводники осветительной сети напрямую;
    • ноль подключения УЗО 1 группы на 10 мА;
    • ноль подключения УЗО 2 группы на 30 мА.
  3. К фазной шине подключается вся нагрузка, включая УЗО 1 и 2 группы.

Схема подключения УЗО: 1 — вводной автомат; 2 — счётчик; 3 — общее селективное УЗО; 4 — кросс-модуль; 5 — автоматы осветительной сети; 6 — автомат для защиты УЗО; 7 — УЗО первой группы 10 мА; 8 — УЗО второй группы 30 мА; 9 — нулевая шина; 10 — шина заземления

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Так как УЗО работает на сравнении токов, которые проникают сквозь дифференциальный орган, то численность полюсов у агрегата совпадает с числом токоведущих проводников. Если же вам нужно объяснение непонятных моментов, пишите мне!

Cхема подключения УЗО, как монтировать УЗО в электрическом щитке

  1. Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
  2. Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.

Установка УЗО

Если аккуратно ставить УЗО по инструкции, с этим справится даже новичок. Его подключение делается следующим образом:

  1. Отключить подачу в жилище электроэнергии, после чего дополнительно проверить ее отсутствие индикаторной отверткой или мультиметром.

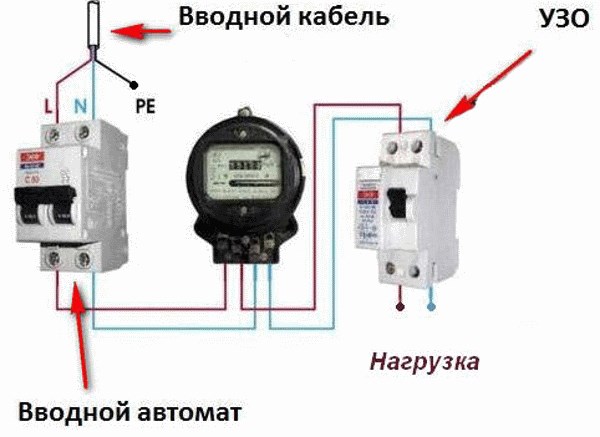

  2. Выбрать схему подключения: сразу после счетчика или на отдельной линии. С каждым УЗО должен подключаться автоматический выключатель.
  3. Установить устройство в щитке и после выполнить необходимые соединения (сверху и снизу). У каждой модели на корпусе или в инструкции есть схема подключения. Соблюдать полярность нужно обязательно. При отсутствии цветовой маркировки для нахождения необходимого провода фазы есть индикаторная отвертка. Если нужно найти нулевой провод, можно использовать тестер.
  4. Подать напряжение в сеть и проверить работоспособность защиты. Это делается путем нажатия на тестирующую кнопку УЗО, выведенную на переднюю панель. Она имитирует ток утечки, на что устройство должно обязательно сработать и отключить цепь питания.

УЗО – это прибор высокой чувствительности, который всегда нужно подключать правильно. Агрегат не рассчитан на срабатывание при коротком замыкании, из-за которого можно вывести его из строя.

УЗО

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Новичку на первых порах трудно разобраться с тем, сколько и каких нужно УЗО и автоматов и как правильно составить схему их соединений. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как ПРОСТО и правильно подключить УЗО и автомат

  • впереди счетчика или параллельно с ним;
  • без последовательно установленного автомата с соответствующими характеристиками;
  • в сеть с током утечки на 40 % выше, чем у УЗО;
  • существенно отличаются параметры сети и защиты.

Коммутация электрощита. Видео

Как скоммутировать вводный электрощит рассказывает данное видео.

Установка УЗО и дифференциальных автоматов решает вопросы электробезопасности, которыми нельзя пренебрегать в связи с увеличением количества электроприборов и нагрузки на проводку. Если правильно собрать схему, она обеспечит необходимую безопасность и защиту оборудования в доме.

Люминесцентная лампа (ЛЛ) – это источник света из стеклянной герметичной колбы, внутри которой создается электрический электродный разряд, протекающий в газовой среде. На ее внутренней поверхности.

В электротехнике часто бывают варианты, когда подключается электрический мотор, собранный для пуска от сети 380 вольт к бытовой сети. Применяются накопители емкости для пуска электрических моторов. Конденсаторы.

Новички-радиолюбители, которые интересуются самостоятельной сборкой схем и ремонтом различных электронных устройств, теряются в море многочисленных терминов и деталей. Между тем, можно дать ряд советов.

Даже поверхностное изучение информации о периоде конца 19 – начала 20 века позволит узнать, насколько быстрым было развитие науки и техники в то время. До сих пор удивляют открытия и разработки Тесла.

С помощью создания электрического соединения металлических конструкций промышленного и бытового оборудования с землей повышают безопасность в процессе его эксплуатации. Такой метод используется для.

Необходимость использования трехфазного асинхронного электродвигателя самостоятельно чаще всего возникает, когда устанавливается или проектируется самодельное оборудование. Обычно на дачах или в гараже.

Схема

Схемы подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Схема подключения УЗО и автоматов в щитке

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.

В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:

где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Если же вам нужно объяснение непонятных моментов, пишите мне!

УЗО: что это такое в электрике, принцип работы, назначение, маркировка, характеристики, классификация

Виды и типы

Современные производители предлагают самые разные виды и типы УЗО. Два самых популярных типа агрегатов по своему внутреннему исполнению на рынке электротоваров – это электромеханические (не зависят от силы тока) и электронные (зависят). Также выделяют селективные и противопожарные устройства.

Что такое УЗО - назначение, принцип действия, маркировка и виды

Электромеханическое

Электромеханические УЗО широко популярны в использовании и применяются в электрических цепях переменного тока. Чем это вызвано? Тем, что при обнаружении утечки такое устройство сработает, предотвратив печальные последствия даже при самом мизерном напряжении.

Такой тип УЗО во многих странах считается эталоном качества и тем, которое обязательно к повсеместному использованию. Немудрено, ведь такое УЗО будет работоспособным даже при отсутствии нуля в сети и может спасти чью-то жизнь.

Электронное

Такие УЗО легко найти на любом строительном рынке. Разница их от электромеханических в наличии внутри платы с усилителем, для работы которой необходимо питание.

Однако у таких УЗО, как уже было сказано, есть огромный недостаток – не факт, что они сработают при утечке тока (все зависит от напряжения в сети). Если отгорел ноль, а фаза осталась, то риск поражения током никуда не девается.

ОБРАТИТЕ ВНИМАНИЕ! Мы ведем речь о преимуществах и недостатках УЗО в целом, а не конкретных моделей. Если сильно «повезет», вы можете стать обладателем некачественного УЗО как электромеханического, так и электронного.

Селективное

Главное отличие селективного УЗО от «собратьев» — наличие в схеме функции выдержки времени отключения цепи, которой питается нагрузка, т.е. селективности. Зачастую этот параметр не превышает 40 мс. Из этого мы делаем вывод, что селективные приборы не годятся для защиты от поражения при непосредственном прикосновении.

Ещё одной особенностью селективных агрегатов является хорошая устойчивость по реакции на скачки тока и напряжения (вероятность ложных срабатываний почти нулевая).

Противопожарное

Как следует из названия, такие УЗО используются в системах электроснабжения квартир и домов для предотвращения возгораний. Однако защитить человека они не в состоянии так как ток утечки, на который они рассчитаны равен 100 или 300 мА.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Чтобы выбрать УЗО, которое идеально подойдет именно для вашей электросети, необходимо детально разобраться в маркировке, пусть эта задача весьма кропотлива и утомительна. Если же вам нужно объяснение непонятных моментов, пишите мне!

Основные технические характеристики

  • N (сверху) – на этот контакт заводится приходящий нулевой проводник;
  • 1(сверху) – сюда подсоединяется приходящий фазный проводник;
  • 2 (снизу) – в это место подсоединяется фазный проводник, отходящий на нагрузку;
  • N (снизу) или отсутствие буквы – подключается нулевой проводник, отходящий на нагрузку.
