Принцип работы инструмента

Функционирует рассматриваемый прибор достаточно просто, что уже понятно из его устройства. Посредством провода на нихромовую проволоку подается напряжение. За счет применения тонкой нихромовой проволоки, по ней начинает протекать ток, вызывая ее нагрев. Нагревающаяся проволока из нихрома передает тепло на стержень из меди.

Нагретым стержнем осуществляется плавление припоя (олова), посредством которого осуществляется соединение деталей. О том, как паять паяльником, описано подробно в материале ниже. Однако перед тем как научиться работать прибором, его необходимо купить. Чтобы выбрать паяльник правильно, следует разобраться со всеми его конструктивными особенностями.

Комплектующие для пайки

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Может быть она из металла полностью или на деревянной пластиковой подставке закрепленные металлические держатели для паяльника. Если же вам нужно объяснение непонятных моментов, пишите мне!

Рекомендации как правильно паять паяльником – 120 фото, видео и инструкции как научиться паять

  1. Соединить их при помощи скрутки. Место соединения следует тщательно заизолировать. Однако этот способ также не считается надежным, ведь в месте соединения будет увеличиваться сопротивление
  2. Воспользоваться болтовым соединением. Для этого можно воспользоваться болтом с гайкой и тремя шайбами. Намотать между шайбами на стержень болта жилы проводов, и сжать их при помощи гайки. Однако этот способ считается устаревшим, и сегодня вместо болтов используются клеммные колодки

Виды паяльников по величине питающего напряжения

Рассматриваемые инструменты выпускаются разных видов, и первым критерием, по которому приборы отличаются между собой, является их напряжение питания. По этому параметру паяльники классифицируются по следующим величинам напряжения питания — 12, 24, 36, 42, 220 и 380В. Почему приборы выпускаются разного напряжения? Вполне уместный вопрос, на который можно ответить следующим образом:

  1. Для обеспечения безопасности человека. Если работы проводятся инструментом во влажном помещении, то разрешается пользоваться только такими устройствами, которые функционируют от напряжения до 36В, но не более того. Корпус прибора при этом следует обязательно заземлить, что позволит предотвратить поражения человека электрическим током
  2. Сфера применения прибора. Прибор используется для пайки не только дома, но и на производстве, где с его помощью осуществляется соединение различных крупных деталей. Для таких целей используются высокомощные инструменты, работающие от сети 220В. При выполнении спаечных работ на легковых и грузовых автомобилях, а также мотоциклах применяются приборы, работающие от постоянного напряжения 6, 12 и 24В
  3. Мощность — чем мощнее нужен прибор, тем выше параметр питающего напряжения должен быть. К примеру, маломощный паяльник на 12Вт вовсе не имеет смысла изготавливать под напряжение 220В. Ведь для этого понадобится сделать большое количество витков из очень тонкой нихромовой нити. В итоге получится крупногабаритный инструмент, имеющий очень малую мощность. Аналогичная ситуация с высокомощными приборами, которые сложно сделать, если их напряжения питания будет рассчитано на 12 или 24В

Это интересно! Применение нихромовой проволоки в качестве нагревательного элемента позволяет изготавливать паяльники, работающие не только от переменного, но и постоянного напряжения. Отличие заключается в толщине проволоки, а также количестве витков.

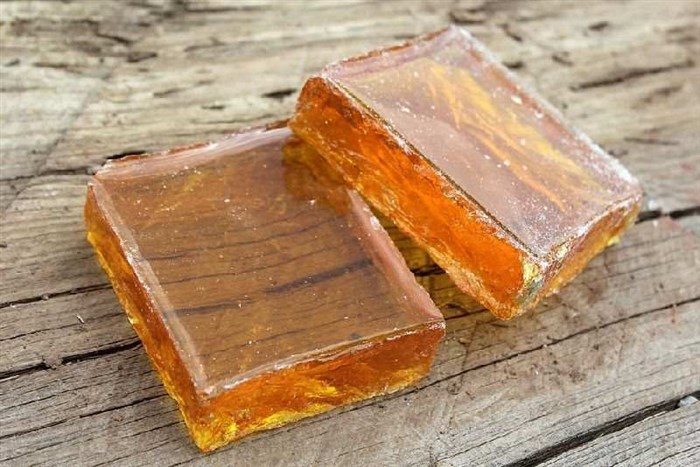

Канифоль

С чего начать пайку

Что же, практически все кто учится паять, начинают с этого. Вам потребуется сделать куб. Необходимо нарезать 12 абсолютно одинаковых отрезков медного провода, очистить от изоляции. Если используется канифоль, то надо наломать осколков из общей массы и выложить на отдельную крышечку.

Лучше всего использовать припой ПОС-61 либо ПОС-50, где цифра отражает процент содержания олова. Следует выставить температуру в районе 240-260 градусов на паяльной станции, чтобы припой не скатывался с жала, а оставался на нём в виде небольшой капельки. В случае обычного паяльника — просто ждать разогрев до покраснения жала и пробовать расплавить чуток оловянного сплава.

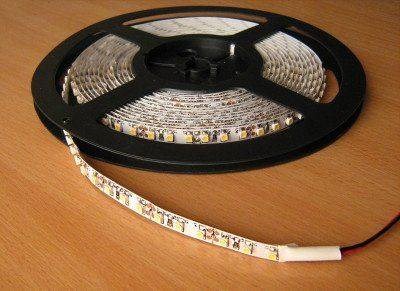

Рулон светодиодной ленты.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Требование к неподвижности соединения здесь наиболее важно, крупные детали предварительно соединяют струбцинами, мелкие комками пластилина, перед пропайкой соединения его прихватывают точечно в нескольких местах и снимают скрепы. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как правильно паять паяльником: инструкция для чайников.

Как правильно паять паяльником.

Взять прутик пассатижами, покрыть флюсом. Либо кисточкой покрыть кислотой, либо растопить канифоль и нанести на жилу.

2. Далее на жало паяльника взять немного припоя, чтобы образовалась капелька. Она не должна капать. И далее провести жалом по прутику, чуть-чуть проворачивая, чтобы вся проволочка покрылась тоненьким слоем олова без просветов.

Подождать пока остынет и повторить операцию со всеми оставшимися. На фото видны пятна, оставшиеся из-за использования кислоты. Потребуется дополнительно протирать, если используется химически активный флюс.

3. Теперь самое сложное, нужно соединить прутики в уголки, потом в 2 квадрата.

4. Один квадрат положить на металлическую плоскость (чтобы не испортить стол) и приделать 4 ребра.

Чтобы проверить качество работы, возьмите своё творение и сожмите его в руках. Если он помялся, но ни одно ребро не отвалилось — мои поздравления. Советуется повторять до победного, но попробуйте сделать хотя бы 2-3 раза.

Сами заметите, как на залуженных проводках будет идеально ровный, блестящий слой и стыки деталей станут крепче. А когда привыкнете держать ровно детали, сможете делать что угодно.

Процесс пайки начинается с лужения проводов

Мощность и виды паяльников

Главным отличием паяльного инструмента является тип источника его питания. Для обывателей наиболее знакомы сетевые паяльники, питающиеся от 220 В. Их используют главным образом для пайки проводов и более массивных деталей, ибо перегреть медный провод практически невозможно за исключением, разве что, оплавления изоляции.

Что лучше: теплый пол или батареи?
Теплый полБатареи

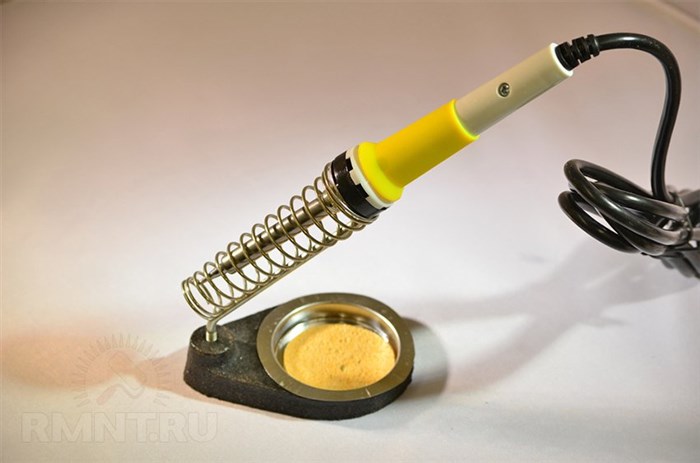

Сетевой паяльник

Плюс сетевых паяльников в их высокой мощности. За счёт неё обеспечивается качественный и глубокий прогрев детали, плюс не требуется громоздкого блока питания для работы. Из недостатков можно выделить невысокое удобство работы: паяльник довольно тяжёлый, жало расположено далеко от ручки и для тонкой работы такой инструмент не годится.

Паяльные станции используют термоконтроль для поддержания стабильного уровня температуры. Такие паяльники не обладают значительной мощностью, обычно 40 Вт — это уже потолок. Однако для чувствительной к перегреву электроники и пайки мелких деталей этот инструмент подходит наилучшим образом.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
В процессе эксплуатации прибор нагревается до максимальной температуры, поэтому в перерывах между работой его следует ставить на подставку. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как правильно паять паяльником: с канифолью и оловом в домашних условиях

Выбор жала и уход за ним

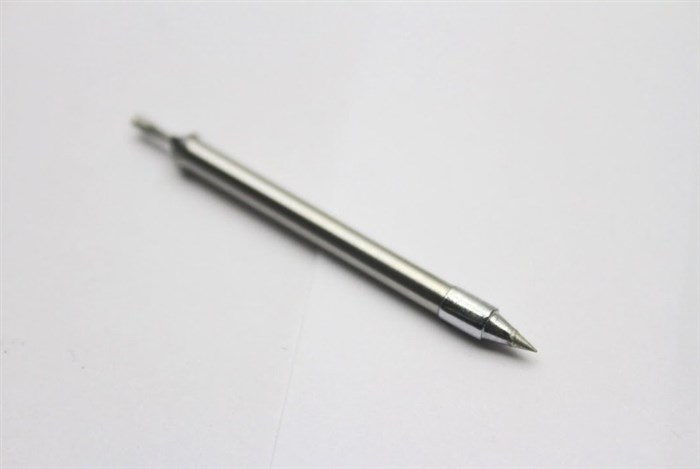

Медные жала для паяльника

Медные жала для паяльника

По материалу почти все жала медные, однако бывают с покрытием и без него. Покрывают медные жала хромом и никелем для увеличения жаростойкости и устранения окисления поверхности меди. Жала с покрытием очень долговечные, но несколько хуже смачиваются припоем и требуют бережного отношения. Для их чистки используют латунную стружку и вискозные губки.

Жала с никелевым покрытием

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

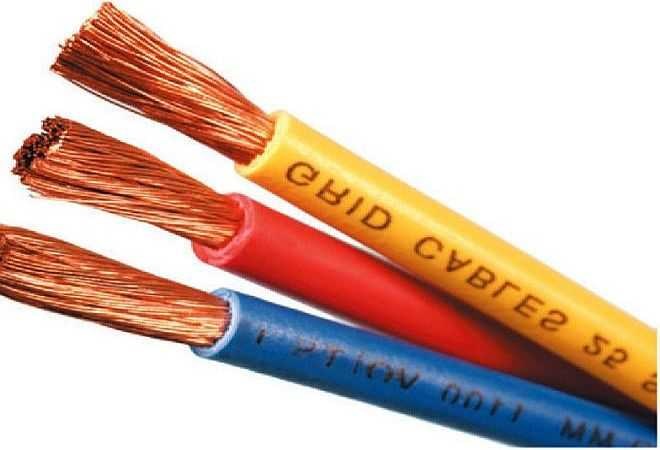

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

Припои и флюсы для пайки паяльником медных проводов

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Как Паять Паяльной Станцией Обучение • Выбор флюса

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Так как сейчас говорим о том, как правильно паять паяльником провода или электронные компоненты платы , то приведем несколько примеров хороших флюсов для этого типа работ. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как паять паяльником, видео, фото инструкции

  • Максимальную мощность нельзя использовать постоянно.
  • Регулятор температуры в паяльной станции следует выставлять на минимально возможное значение.
  • Опытные мастера оснащают подставку для паяльника выключателем с ограничителем напряжения — при неиспользовании инструмента нагрев сохраняется, а покрытие не окисляется.
  • После каждой пайки следует восстановить покрытие.

Использование самодельного жала

Для экономии средств многие мастера решают создать самодельное жало. Принцип работы паяльника достаточно прост:

  1. Есть нагревательный элемент, который получает питание от сети энергоснабжения.
  2. Тепло передается жалу, которое имеет заостренную форму.
  3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Изготовить самодельную конструкцию можно следующим образом:

  1. Требуется кусок медного провода, который имеет диаметр около 0,5 см. В качестве жала может применяться проводник, один конец которого затачивается под углом 45 градусов. Требуется и небольшой кусок ткани, устойчивый к воздействию температуры.
  2. Один из концов кабеля изолируется. Он будет использоваться в качестве рукоятки. Часто в качестве изоляционного материала применяется стеклоткань. Фиксация проводится при помощи термостойкого клея.

Как Паять Паяльной Станцией Обучение • Выбор флюса

Пайка без паяльника может проводится при применении источника огня, к примеру, газовая плита. При помощи огня наконечник разогревается, после чего нужно коснуться припоя или канифоля. За счет применения специального материала наконечник залудится и жало можно будет использовать в качестве паяльника.

Пайка проводов

Умение паять провода может пригодиться во многих ситуациях. Одним из самых подходящих примеров можно назвать вышедшие из-за перелома провода наушники. Для соединения проводов используют два основных способа:

В обоих случаях используется канифоль. При необходимости очистки проводов применяется жидкий флюс, наносимый с помощью кисточки. Другие способы спайки проводов между собой основываются на двух основных, описанных выше, и представлены на следующем рисунке.

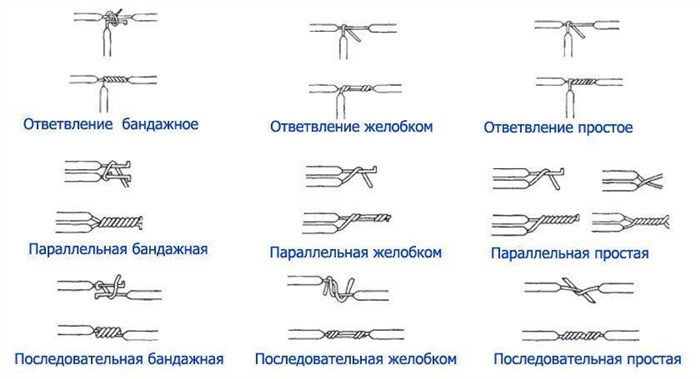

Способы спайки проводов между собой

Для пайки радиоэлементов без печатного монтажа прибегают к двум способам. Первый (нахлестный) является более быстрым, а второй (скрутка) обеспечивает большую надежность соединения.

Для того чтобы починить наушники лучше всего подойдет второй указанный способ (т.к. обеспечит большую прочность соединения). Порядок действий примерно следующий:

  1. Найдите поврежденный участок провода и вырежьте его. Зачистите края проводов на достаточную длину. Для снятия изоляции лучше всего пользоваться нагретым паяльником, или плоским, не очень острым ножом.
  2. Сложите провода друг с другом (по цветам) и залудите с помощью канифоли или смеси ФС-1.
  3. Замотайте обработанное место изолентой.

Если провод поврежден у самого штекера или входа в наушники, необходимо будет разобрать корпус и припаять провода непосредственно к входным контактам.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Такой способ пайки позволяет новичку без особых затруднений припаять к схеме радиатор, впаять кнопку на модем, светодиодную ленту об этом более подробно будет ниже или отремонтировать штекер. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как правильно паять паяльником. Как научится? Порядок действий.

  1. Перед тем, как паять алюминий, его рабочая поверхность очищается от окалины наждачкой или напильником.
  2. После ее обезжиривают бензином, ацетоном или другим растворителем. Затем место соединения необходимо смазать специальным флюсом.
  3. Жало паяльника опускается в канифоль или нашатырный спирт до появления легкого дымка. Это очищает медь, из которой выполнен наконечник, от окисей других металлов.
  4. Дальнейшие действия практически не отличаются от работы с другими материалами: жало смазывается в припое, после чего небольшое его количество переносится на место спаивания для залуживания. После этого наносится основной слой припоя.

Пайка светодиодной ленты

Сегодня светодиодную ленту активно используют для монтажа интерьерного освещения различной сложности. Она дает широкие дизайнерские возможности, имеет небольшие размеры и не уступает по рабочим характеристикам другим осветительным приборам.

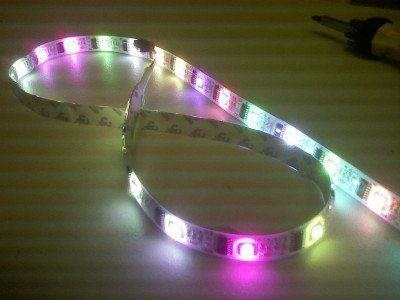

Светодиодная лента

Вне зависимости от размера и условий монтажа, ленту паяют по одинаковой инструкции:

  1. Обрезав ленту до нужной длины, поверхность, на которую она должна крепиться, обезжиривают и высушивают.
  2. Оторвав защитную пленку с обратной стороны, ленту приклеивают к монтажной поверхности.
  3. После этого припаиваются провода на входных контактах, мелкие детали, диммеры, контроллеры. Во время работы нужно избегать перегрева ленты, это может привести к выходу диодов из строя.

Обратите внимание, спаивая две ленты! Плюс должен идти к плюсу, а минус к минусу!

Чтобы паять диодную ленту хорошо подходят паяльники мощностью до 40 Вт. Лучше всего использовать провода с сечением 0,75 мм. Красные припаиваются к плюсовому контакту, а черные – к минусовому.

Теперь о том, как паять светодиоды непосредственно на плату, чтобы создать светодиодную подсветку своими руками. Для этого понадобятся сами диоды, кусочек платы для них (можно купить в радиотехническом магазине) и паяльные принадлежности. Для очистки от окалины воспользуемся флюсом под алюминий, оловом – в качестве припоя.

  1. Вставляем диоды в плату так, чтобы плюсовые контакты (длинные «лапки») были расположены с одной стороны, а минусовые – с другой. И загибаем контакты в стороны. Будьте внимательно – если хотя бы один диод будет подключен неправильно, всё сгорит.
  2. Обработав «лапки» флюсом припаиваем их к плате.
  3. Отрезаем лишнюю длину контактов с помощью кусачек. Зачищаем провода питания на длину, равную длине диодного ряда, прикладываем к соответствующим контактам и запаиваем.
  4. Готово! Теперь можно проверять работу схемы, подключив провода к 12 В источнику питания.

Меры безопасности

Важно не только знать, как работать паяльником, но и изучить меры безопасности при его эксплуатации, поскольку их выполнение позволяет:

Перед тем, как приступить к эксплуатации паяльника, мастеру необходимо убедиться в том, что кабель питания находится в исправном состоянии. Жало не должно соприкасаться с предметами и поводками.

В процессе эксплуатации паяльника, брать его разрешено только за ручку — держать включенный инструмент за корпус, опасно для здоровья. В перерывах между работой инструмент следует помещать на подставку.

Важно! Рекомендуется перед самостоятельными действиями пройти обучение у мастеров, чтобы начинающая практика не обернулась рядом ошибок.

Зная, как пользоваться паяльником, мастер сможет выполнить качественно любую работу. Важно, помнить о соблюдении техники безопасности, поскольку при неправильном применении инструмент способен нанести серьезный вред здоровью.

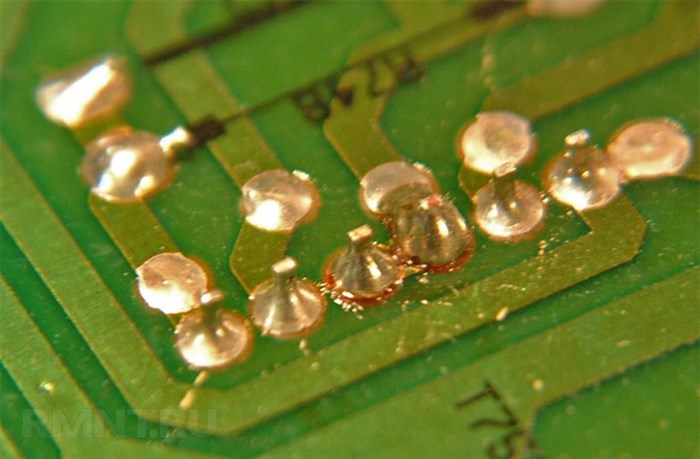

Качественное паяное соединение

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
В процессе эксплуатации паяльника, брать его разрешено только за ручку держать включенный инструмент за корпус, опасно для здоровья. Если же вам нужно объяснение непонятных моментов, пишите мне!

Паяльник для пайки проводов и микросхем — виды и как правильно пользоваться инструментом – Мои инструменты

  1. Удалить изоляцию на длине 3-5 см.
  2. Зачистить и обезжирить соединяемые жилы.
  3. Выполнить плотную скрутку проводов.
  4. Нанести флюс на полученный сросток.
  5. Набрать на жало припой и припаять скрутки.
  6. Полученный сросток нужно изолировать.

Как правильно паять паяльником: несколько советов

Чтобы пайка была качественной, необходимо все делать тщательно: зачищать провода, прогреть место пайки. Но перегрев тоже нежелателен, как и слишком большое количество припоя. Вот тут нужна мера и опыт, а набраться его можно повторяя все действия некоторое количество раз.

Приспособление для более удобной пайки - третья рука

Приспособление для более удобной пайки — третья рука

Как научиться паять паяльником

Когда пайка несколько раз получится надежной, можно увеличить количество проводков. Их тоже надо будет скручивать, но уже применять придется пассатижи (две проволоки можно скручивать руками).

  • она нормального цвета (с ярким блеском);
  • без излишков припоя;
  • ее не получится разорвать, потянув проводники в разные стороны;
  • изоляция не оплавлена.

Как правильно паять паяльником рассказали, теперь дело за практикой

После того, как освоена пайка нескольких проводов (трех…пяти), можно попробовать многожильные провода. Сложность состоит в зачистке и лужении. Зачищать получится только химическим методом, а лудить, предварительно скрутив провода. Затем залуженные проводники можно попытаться скрутить, но это довольно сложно. Придется их удерживать при помощи пинцета.

Когда и это освоено, можно тренироваться на проводах большего сечения — 1,5 мм или 2,5 мм. Это те провода, которые применяют при прокладке проводки в квартире или доме. Вот на них и можно тренироваться. Все тоже, но работать с ними сложнее.

После завершения пайки

Если обрабатывали провода кислотными флюсами, после остывания припоя, его остатки надо смыть. Для этого используют влажную тряпку или губку. Их смачивают в растворе моющего средства или мыла, после — удаляют влагу, просушивают.

О том, как правильно паять паяльником вы знаете, теперь надо приобретать практические навыки.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Дальнейшие действия практически не отличаются от работы с другими материалами жало смазывается в припое, после чего небольшое его количество переносится на место спаивания для залуживания. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как правильно паять паяльником: подготовка к работе, технология пайки

  • Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
  • Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
  • Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.
