Как обжать витую пару коннектором RJ45 в домашних условиях

Как обжать витую пару-01

В представленной здесь статье мы рассмотрим варианты как обжать витую пару с разъемом RJ45, качественно и профессионально. Наверняка, у всех кто имеет проводной интернет, в случае неосторожного обращения могли случаться проблемы с кабелем витой пары либо с самим разъемом RJ45. Поломки, например разъемов, могут возникать от того, что просто нечаянно вырвали провод из порта.

Отличительные свойства патч-корда: как обжать витую пару

Сетевой кабель состоит из нескольких пар скрученных между собой проводников. Каждый проводник может состоять из одной жилы диаметром 0,4-0,6 мм или пучка жил общим диаметром 0,5 мм. Каждая жила – в пластиковой оболочке. Каждые две жилы попарно скручиваются с шагом примерно 20-30 см. Такой кабель называется «витая пара» (англ. twisted pair).

Пары помещаются в экран из металлизированной пластиковой ленты. В другом варианте экранируется весь кабель общим экраном. Внутри пучка проложена прочная нить для обеспечения механической прочности кабеля на разрыв. Ещё в кабеле имеется соединённый с экраном дренажный провод для заземления.

Весь кабель находится в общей поливинилхлоридной негорючей оболочке. Серый цвет оболочки указывает на то, что кабель предназначен для прокладки внутри помещений. Кабель для наружной прокладки имеет оболочку чёрного цвета. При необходимости кабель защищают гофрированной металлической оболочкой.

Кабель, который прокладывают в кабельных каналах, может быть изготовлен из одножильных проводников. Он соединяет вычислительное устройство с неподвижной розеткой. Кабели, соединяющие две розетки и подвергающиеся частым изгибам, должны иметь многожильные проводники. Но по условиям, определяющим затухание сигнала, длина кабеля не должна превышать 120 м.

Категории кабеля витая пара

Разновидность сетевого провода

Сетевой провод бывает 8-жильный (4 пары) и 4-жильный (2 пары). И коннекторы бывают на 8 проводов и на 4 провода. Но для физического формирования интернет-сети необходимы именно 8-контактные коннекторы. А их узаконенное название – 8P8C. Но исторически в лексиконе компьютерщиков этот кабель известен как RJ-45. Так и будет он называться в данной статье.

Скорость передачи данных по этому кабелю достигает 1 000 Мбит/с. Этот кабель широко используется для создания локальных компьютерных сетей. Кабель категории CAT7 с частотной полосой до 700 МГц обеспечивает скорость передачи данных до 10 Гбит/с. Категория кабеля, шифр его марки, вид или отсутствие экранирования, количество витых пар указаны на общей оболочке кабеля.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Расположив провода в нужной цветовой последовательности обрезаем их до длинны 10-12 мм , сделать это можно при помощи бокорезов или пассатижей, но если у Вас их нет, то вполне по силам с этой задачей справится при помощи острого ножа. Если же вам нужно объяснение непонятных моментов, пишите мне!

Обжим витой пары. Схема обжима витой пары.

  1. Первая операция – отрезание нужной длины заготовки кабеля. Эта операция выполняется кримпером или кусачками.
  2. Стриппером удаляется наружная изоляция кабеля на длину 2-4 см.
  3. Раскручиваются все пары, и жилы раскладываются в соответствии с выбранной схемой.
  4. Выравниваются по длине все выпрямленные проводнички.
  5. Концы проводничков вставляются до упора в коннектор.
  6. Коннектор со вставленными жилками зажимается в нужный разъём кримпера. При сжатии ручек раздаётся щелчок.
  7. Потягиванием проверяется надёжность крепления.

Стандартные схемы обжатия витой пары RJ-45

Установка коннекторов на кабель регламентируется международным стандартом EIA/TIA-568. Он определяет правила и порядок создания внутриквартирных сетей. В зависимости от того, для чего предназначен кабель и какая нужна его пропускная способность, выбирается схема обжимки.

Что лучше: теплый пол или батареи?
Теплый полБатареи

Как обжать витую пару по схеме прямого типа 8-проводникового кабеля

Восьмижильный кабель применяется для высокоскоростных каналов связи с пропускной способностью до 1 000 Мбит\с. Если предполагается соединить компьютер, многофункциональный центр или телевизор с роутером или свитчем, то следует применить «прямую» схему обжимки восьмипроводного кабеля.

Схема называется прямой, потому что оба конца кабеля соединяются с вилкой коннектора в одном и том же порядке цвета проводников. Существуют два взаимозаменяемых типа этой схемы – А и В. Первый применяется в США и Европе, второй – в России. Оба абсолютно равноценны. На первую позицию ставится бело-оранжевый провод.

Имеется другой вариант, перекрёстный. Но в настоящее время он применяется очень редко. Он был нужен для соединения двух одинаковых устройств, например двух компьютеров или двух коммутаторов. Сейчас соединение с участием прямого кабеля происходит автоматически.

Прямой порядок обжима 4-проводникового кабеля

Для медленных сетей до 100 Мб\с вполне достаточно четырёхжильного кабеля. Его схема обжимки приведена на рисунке ниже.

Схемы обжимки четырёхпроводного кабеля по прямому порядку тип В и тип А

Схемы обжимки четырёхпроводного кабеля по прямому порядку тип В и тип А

Кросс-линковый порядок обжима 8-проводникового кабеля

Перекрёстный обжим восьмижильного кабеля («кроссовер») для высокоскоростных сетей выполняется по схеме Рис 7.

Схема восьмижильного кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В

Перекрёстная обжимка 4-проводникового кабеля

Подобная схема применяется только в домашних низкоскоростных сетях при коммутации между собой двух старых компьютеров.

Как выбрать схему обжима проводов

Как обжать кабель RJ-45 правильно

Кабель, соединяющий два устройства, называется «патч-корд». Работа начинается с подготовки инструментов и материалов.

Инструменты и материалы

Из инструментов потребуются клещи для обжимки «кримпер», кусачки для удаления изоляции «стриппер», тестер для проверки правильности монтажа, кроссировочный инструмент для заделки изоляции. Основным материалом является сам кабель и коннекторы, которые необходимо обжать.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

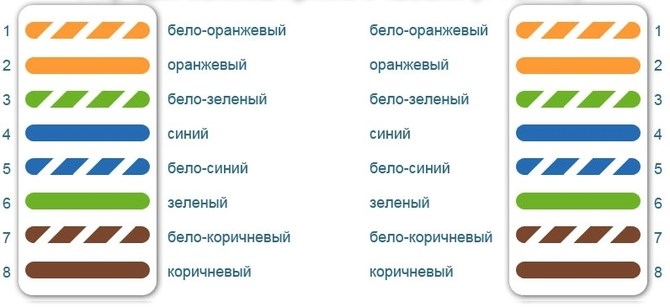

Прямая схема 1 Гбит

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с, используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую, без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с.

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля. Если же вам нужно объяснение непонятных моментов, пишите мне!

Как обжать витую пару 8 жил своими руками — Настройка WiFi роутера

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Схема двухпарного кабеля

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.
