Цветовая схема обжима RJ-45 компьютер — хаб для Интернета
Цветовая маркировка обжима lan кабеля витая пара по варианту B, самый распространенный вариант.
Цветовая маркировка обжима lan кабеля витая пара по варианту А.
Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая , а на место зеленой витой пары – оранжевая .
Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые. Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.
Обжим и распиновка Ethernet кабеля (витой пары) для сети и интернета: обжимка 8 и 4 жил, прямой и перекрестный (кроссоверный) обжим, распиновка патч корда схема и фото
Цветовая схема обжима RJ-45 двух парного кабеля витая пара
В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.
Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя .
Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя , а вместо синей – оранжевая .
Как устроен коннектор
Большинство используемых в бытовых условиях коннекторов имеет схожую конструкцию.
Как правило, коннектор имеет пластиковый прозрачный корпус (поз.1), что позволяет визуально контролировать процесс монтажа. На стороне, противоположной контактной группе, расположена защелка (поз.2) – для надежной фиксации коннектора в гнезде (порту) сетевой карты, маршрутизатора и т.п. Как уже упоминалось, именно облом этой защелки часто становится побудительной причиной проведения ремонта.
При обжиме коннектора эти контакты переместятся вниз, ножевые выступы проколют изоляцию проводов. Это обеспечивает необходимый электрический контакт с проводником. Сами же металлические контакты утапливаются заподлицо с пластиковой поверхностью наконечника и, по сути, превращаются в контактные площадки, что и требуется для коммутации в порту (розетке) подключаемых устройств.
Желтой широкой стрелкой показано направление нумерации контактов, от 1 до 8.
Как обжать кабель витая пара в вике RJ-45 без клещей
-
Если конец кабеля «разлохмаченный», то его лучше будет аккуратно обрезать. Для этого на обжимке имеется специальный нож, отлично заменяющий кусачки.
Этим же ножом можно отрезать и вышедший и строя коннектор, если проводится ремонт интернет-кабеля с заменой коннектора.
Какие схемы обжима могут применяться
Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.
Должен заметить, что можно делать и не соблюдая порядок общепринятых цветов. Просто в дальнейшем при ремонте другому специалисту (или вам же) будет просто не очень удобно. И вас будут вспоминать «хорошими» словами.
Витая пара для прямого подключения (Straight)
Витая пара 4-х проводная
Знание этого иногда может помочь в ремонте. Если надо всего 4-ре провода, а проложены все восемь, то можно поменять провода в обрыве на незадействованную пару. Естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.
Витая пара для перекрестного подключение (Cross-Over)
Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.
Всё больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть можно просто обжимать интернет-кабели по прямой схеме, всё остальное сделает автоматика. Но надо уточнять есть ли такая возможность в вашем оборудовании.

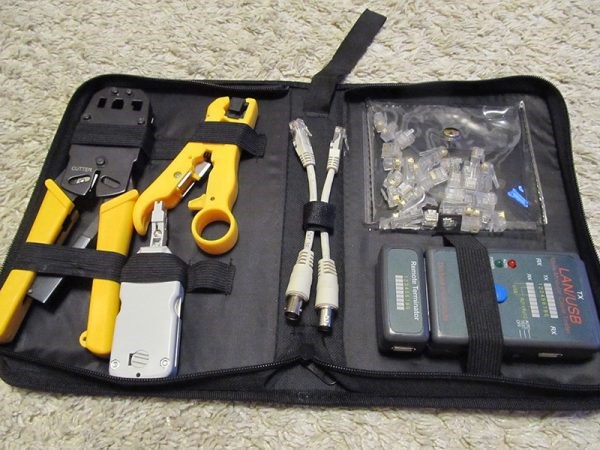

Необходимый инструмент и порядок обжима
Коннекторы могут быть монолитными или двухкомпонентными. Вставка в теории должна облегчить сборку проводников в джек.
- При помощи зоны для зачистки кабеля кримпера снимите внешнюю защитную оболочку длиной 25-30 мм.
- Расплетите и выстройте все жилы в ряд в соответствии со схемой обжима.
- Обрежьте их, оставив около 15 мм при помощи зоны для обрезки проводов на обжимных клещах.
- Вставьте проводники в места контактов коннектора в соответствии с выбранной схемой обжима до упора.
При этом внешняя оболочка должна входить в посадочное место, где она зафиксируется в процессе обжима. Если этого не сделать, в процессе эксплуатации, особенно если кабель часто отсоединяется или ноутбук с ним перемещается по квартире, проводники могут быстро повредиться механически.
На рисунке показан вариант правильного монтажа (A) и неправильного (B). Во втором случае жилы следует вытащить из коннектора и подрезать ещё.
Аналогичным образом обжимайте второй конец провода.
Во время обжимки кримпер вдавливает контактные ножки коннектора глубже в корпус. В процессе они снимают изоляцию проводников и контактируют с каждым из них. Также вдавливается и полимерный фиксатор кабеля.
Сетевой кабель можно успешно обжать без кримпера, например, прямой отвёрткой, ножом или иным тонким металлическим предметом.
При использовании коннектора со вставкой жилы помещаются в неё, а затем в корпус коннектора. Решение должно облегчить обжим сетевого кабеля неопытным пользователям.
Обжим витой пары: схема обжима, инструменты, правила и порядок.
- прямой обжим используется для соединения ноутбука или компьютера с сетевым оборудованием;
- перекрёстный (кроссовый)– применяется для коммутации однотипного оборудования – сетевых плат ПК, двух хабов либо маршрутизаторов.
Проверка
При помощи тестера витой пары проверяется правильность обжимки и целостность сетевого кабеля. Самый простой образец представлен парой блоков: главный и удалённый. Они включают в себя:
Главное устройство (master) оснащается клавишей включения.
- Вставьте обжатый коннектор в разъём задающего устройства (master).
- Второй коннектор поместите в разъём ответного блока тестера (slave).
- Включайте прибор и наблюдайте за показаниями устройства.
Мигающие светодиоды на каждом блоке свидетельствуют об отсутствии проблем. Отсутствие свечения на какой-либо паре (парах) свидетельствует о проблеме: сломана жила, кабель плохо обжат – нет надёжного контакта. В последнем случае необходимо визуально осмотреть коннекторы, чтобы определить виновника. Его обрезают и пережимают заново.
При построении иерархической локальной сети дешёвый тестер не спасёт, потребуется многофункциональный специализированный прибор. Такие тестеры позволяют оценивать скорость сети, параметры питания POE, проверять работу оборудования по поддерживаемым протоколам.
