Таким образом мы видим, что за счет энергии ветра, обдувающего трубу, в зоне ее оголовка создается относительный вакуум, который заставляет воздушные массы внутри трубы направляться вверх, создавая дополнительную тягу.

Вытяжные зонты над оборудованием: виды, материалы, жироулавители

Дефлектор вентиляции: виды, принцип действия, правила монтажа.
В котельной с твердотопливной установкой температура дыма на выходе достигает 250 градусов, а влаги образуется гораздо меньше, чем при работе газовой горелки. Поэтому допускается использование защитных зонтов любого типа.

Классификация ветровых насадок

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Любые очистители и увлажнители воздуха не справятся с копотью, образующейся во время приготовления пищи. Размер промышленные аппараты обладают гораздо большими габаритами, так как покрываю собой площадь промышленный печей. Вентиляционные зонты от МДС-вент Задавайте мне вопросы, отвечу всем!

Вытяжной зонт для вентиляции на крышу: назначение, виды и правила выбора

Если Вы выбираете дефлектор на крышу, то мы предлагаем Вам ознакомиться с характеристиками наиболее популярных сегодня моделей. Но потратив немного времени, можно смастерить и установить устройство своими руками и тем самым защитить дымовой канал, а также повысить эффективность отопительного агрегата.

Вытяжной зонт для вентиляции на крышу: назначение, виды и правила выбора

Зонт вентиляционный вытяжной устройство, которое используется над тепловыделяющими источниками, в основном в пищевой промышленности, и предназначено для улавливания горячего воздуха и находящихся в нем примесей. Назначению Могут быть бытовыми и промышленными Способу монтажа Бывают пристенными и островными.

  • доступная стоимость продукции самого высокого качества;
  • быстрая доставка в любой регион Российской Федерации;
  • возможность самовывоза из стационарного магазина в Москве (адрес склада указан на сайте);
  • удобный сайт с понятным интерфейсом и подробным описанием товаров всех категорий;
  • квалифицированные сотрудники, которые оказывают помощь при выборе товара, а также могут осуществлять первичные замеры для определения количества и типа элементов вентиляционной системы;
  • различные формы оплаты;
  • регулярное проведение акций и накопительная система скидок для постоянных клиентов;
  • изготовление деталей на заказ по доступной цене.

Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода. В варианте конструкции Григоровича мы увидим несколько иную картину. Зонты и Дефлекторы Вентиляционных Систем

Вытяжные зонты: выбор и монтаж Например, чтобы изготовить простейшее защитное устройство в виде грибка конической формы: Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги. При этом скорость потока под обратным конусом возрастает за счет сужения канала, что приводит к повышению разности давлений.

Детальное описание продукции

Зонт вентиляционный вытяжной – устройство, которое используется над тепловыделяющими источниками, в основном в пищевой промышленности, и предназначено для улавливания горячего воздуха и находящихся в нем примесей.

Устройство состоит из корпуса, фильтра (жироулавливающего лабиринтного или искрогасящей сетки), воздуховода, который эвакуирует очищенный от жира воздух. Уход вентиляционным вытяжным зонтом предполагает периодическую чистку фильтра.

Конструкция может крепиться на стене (пристенный зонт) или на потолке (островной зонт), иметь различные размеры и стоимость.

Зонт вытяжной вентиляционный – устройство, которое удаляет из помещения горячий воздух, пар, пыль, жир, различные запахи.

Как следует из названия, зонт вытяжной вентиляции обеспечивает удаление горячего воздуха и находящихся в нем веществ, но не обеспечивает притока. Это определяет специфику использования конструкции, — ее можно устанавливать только в помещениях, в которые свежий воздух поступает из других источников.

Зонт вентиляционный вытяжной используется на предприятиях общественного питания, в кафе, ресторанах, в супермаркетах, где осуществляется приготовление пищи. Зонты вешают над любыми тепловыделяющими устройствами: плитами, грилем, фритюрницами.

Стандарты требуют, чтобы размеры зонта вытяжного с вентилятором были на 100 мм больше, чем размеры источника тепла.

Данные конструкции производятся из нержавеющей пищевой стали, устойчивой к коррозии, марки 430-08×17, 409-08×13 или 201-12×15Г9Н. Качества материала регламентированы ГН 2.3.3.972-00.

Швы обрабатываются при помощи аргоновой инверторной сварки в среде защитных газов, что обеспечивает высокую степень надежности.

Принцип работы зонта вентиляционного вытяжного несложен. Горячий воздух от плиты со всеми находящимися в нем примесями втягивается в зонт, где очищается от жира. Для этого в конструкции могут быть предусмотрены детали:

  • жироулавливающие фильтры лабиринтного типа – когда через них проходит воздух, то на их стенках остается весь жир в виде капелек;
  • фильтры с искрогасящими сетками – работают по тому же принципу, предпочтительны над источниками открытого пламени.

Затем очищенный воздух поступает в воздуховод и выводится наружу. Любой зонт вентиляционный вытяжной требует периодического ухода: фильтр нужно очищать от жира.

В зависимости от способа расположения в помещении и крепления, зонт вентиляционный вытяжной может быть:

На зонт вентиляционный вытяжной цена зависит в основном от размера и вида конструкции. Чаще всего данные устройства представляют собой оптимальный вариант по соотношению стоимости и функциональности.

Сертификат на вытяжные зонты

Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Вентиляционный дефлектор — что такое: вытяжной, пластиковый, видео-инструкция по монтажу своими руками, расчет, подбор для вентиляции, устройство, чертеж, на крышу, ЦАГИ, фото и цена

Что это такое и как он работает?
Наиболее долговечными считаются медные колпаки, не подверженные коррозии и не требующие защитного покрытия.

Из чего делают зонты

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Конструкция Центрального Аэрогидродинамического Института ЦАГИ является одной из наиболее популярных разновидностей. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Монтаж защитного зонта на трубу Задавайте мне вопросы, отвечу всем!

Отличие защитного зонта от дымника

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья металла или пластика. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют с нуля для конкретного устройства.

Плюсы и минусы дефлектора

Зонты и Дефлекторы Вентиляционных Систем

Дефлектор серии ДС Если речь идет о приточно-вытяжных зонтах, то в таком случае обязательно использовать решетку или такое устройство как диффузор.

Назначению Могут быть бытовыми и промышленными
Способу монтажа Бывают пристенными и островными.
Форме Могут быть прямоугольными, квадратными или круглыми.
Устройству Как уже было сказано выше, разные модели могут иметь некоторые конструкционные различия.

Ротационная турбина или турбодефлектор

Разновидности

  • нержавеющая сталь;
  • кровельная сталь с оцинковкой;
  • сталь с полимерным покрытием;
  • кованое железо;
  • медные сплавы;
  • цинк-титановый сплав;
  • пластик.

Зонты и Дефлекторы Вентиляционных Систем

Промышленные жироуловители Один из самых популярных дефлекторов. Колпак Григоровича приобрёл такую популярность благодаря простоте и небольшой цене.

Популярные модели

Сегодня существует огромное количество различных моделей дефлекторов. Различаются по форме, есть закрытого и открытого типа, с колпаком или несколькими конусами.

Если Вы выбираете дефлектор на крышу, то мы предлагаем Вам ознакомиться с характеристиками наиболее популярных сегодня моделей.

Классический колпак Григоровича

Один из самых популярных дефлекторов. Колпак Григоровича приобрёл такую популярность благодаря простоте и небольшой цене.

Колпак состоит из двух зонтов, которые соединяются в одну «тарелку». Монтаж выполняется на трубы круглого сечения. Можно также крепить и на прямоугольные воздуховоды, используя переходную пластину.

Благодаря такой конструкции, колпак Григоровича, выполняет двойную эжекцию воздуха. Одну в направлении диффузора, а вторую в сторону обратного колпака. За счет сужения сечения канала под нижним конусом, скорость воздуха увеличивается, а давление уменьшается. В результате увеличивается разность давлений.

Универсальная насадка ЦАГИ

Универсальная насадка ЦАГИ

Дефлектор насадка ЦАГИ

Этот дефлектор вентиляции был разработан профильным НИИ во времена СССР.

Данная конструкция состоит из нескольких деталей:

  • Нижний стакан с диффузором;
  • внешний корпус – обечайка цилиндрической формы;
  • стойки для крепления крышки;
  • колпак в виде зонта.

Таблица характеристик дефлекторов ЦАГИ:

Производительность рассчитана без учета сопротивления вентканалов. Реальный объём отличается от расчётного.

Не смотря, что конструкция была разработана достаточно давно, и сегодня дефлектор ЦАГИ считается очень эффективным из существующих стационарных насадок.

  • Легко сделать самостоятельно;
  • простая и легкая установка;
  • хорошая защита от осадков и обратной тяги;
  • нет вращающихся деталей, что делает его очень надежным;
  • работа дефлектора не зависит от направления ветра;
  • самый маленький коэффициент сопротивления.

Единственным минусом насадки является сильная зависимость от скорости ветра. Впрочем, такая зависимость есть почти у всех насадок.

Стато-динамический колпак Astato

Колпак Astato

Разработана данная насадка французской фирмой Astato. Конструкция колпака включает в себя два усеченных конуса. В верхней части находится зонт и осевой электродвигатель. Устройство по бокам закрыто сеткой от попадания птиц. Насадка используется на любых зданиях в независимости от количества этажей.

  1. При наличии ветра, насадка действует как стационарный дефлектор. Вентилятор в этом случае не работает.
  2. При отсутствии ветра, или не достаточной его силе, начинает работать вентилятор. Он включается за счет датчика давления и блока управления.

Купольный

Виды зонтов по назначению
Конструкция зонтов достаточно проста. Например, в состав прямоугольного зонта входят основной корпус, ванночка для сбора жира и фильтры, выполняющие жироулавливающую функцию. Угол наклона фильтров составляет 45°.

В чём отличие дымоходного зонта от других защитных устройств

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Как изготовить зонт своими руками Задавайте мне вопросы, отвечу всем!

Из чего делают зонты

Зонты вентиляционные вытяжные

  1. Статичные дефлекторы. Отличаются простой конструкцией, легко монтируются самостоятельно. Используются в квартирах для вытяжных каналов.
  2. Ротационные. Состоят из вращающихся лопастей и статической части.
  3. Статичные установки с эжектирующим вентилятором. Относится к современным технологиям. Состоит из неподвижного колпака, внутри шахты находится осевой вентилятор. Он включается только при необходимости, если силы ветра не достаточно для функционирования статичной насадки.
  4. С поворотным корпусом. Состоит из горизонтальной и вертикальной трубы, которые соединены шарниром. Также в конструкции есть флюгер.

Зонты и Дефлекторы Вентиляционных Систем

Бытовые и промышленные вытяжки Защитную роль для дымоходов выполняют наряду с зонтами дымники , дефлекторы флюгарки, оголовок.

Зонт островной вытяжной

Многообразие форм и типов защитных зонтов даёт возможность выбрать оптимальный вариант для любого дымохода. Но потратив немного времени, можно смастерить и установить устройство своими руками и тем самым защитить дымовой канал, а также повысить эффективность отопительного агрегата.

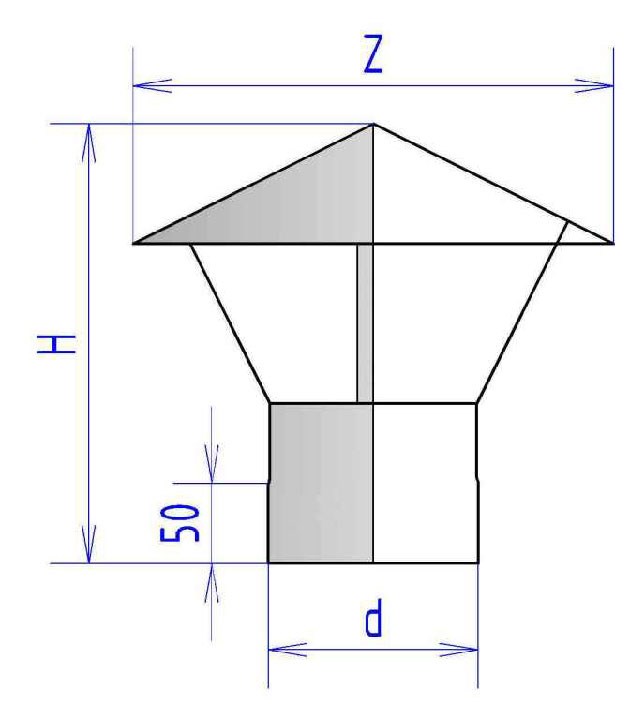

размеры

Например, чтобы изготовить простейшее защитное устройство в виде грибка конической формы:

  • Сначала рекомендуется изготовить картонный макет, соответствующий по форме и размерам оригиналу. Шаблон для колпака выполняют в виде круга с радиусом 1.7d/2, где d – диаметр вашей трубы. Получить конус из этой детали можно, вырезав угол 30°. При этом нужно оставить 20-миллиметровые напуски для последующего крепления. Полученную модель копируют на металлический лист, а затем вырезают заготовку ножницами по металлу.
  • Края детали соединяют с помощью заклёпок, получив таким образом готовый конус.
  • Кронштейны для зонта вырезают в виде 3 полосок размером 200×40 мм. Для повышения их жёсткости по краям выполняют бортики шириной 10 мм.
  • Крепление кронштейнов к конусу предпочтительно выполнять с помощью заклёпок.

Рекомендуем ознакомиться: Почему по-прежнему популярны чугунные канализационные трубы

Преимущества сотрудничества с Вент Центром

Особенности монтажа и выбора размеров
Высота зонта, мм: 400 мм Высота, мм: 400 мм Глубина зонта, мм: 600 мм Диаметр выхода: d200 мм Длина, мм: 1200 мм

Жироулавливающие кассеты

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Как изготовить зонт своими руками Задавайте мне вопросы, отвечу всем!

Зонт пристенный вытяжной

Какие задачи выполняет защитный зонт

  • Для принудительной вытяжки загрязненных паров в вентиляционном отверстии купола установлен электрический вентилятор. Наличие турбин характерно для всех современных вытяжек.
  • Фильтр для улавливания примесей жира.
  • Искрогаситель. Сеткой комплектуются вытяжные изделия, устанавливаемые над открытым источником огня.
  • Подсветка. Для удобства работы под куполом внутрь корпуса вмонтированы лампы.
  • Монтажные элементы крепления.

Зонты и Дефлекторы Вентиляционных Систем

Встраиваемый Мы предлагаем как классические варианты для закрытых кухонь, так и зонты для барбекю (мангал) и тандыра. С нашими вытяжками вы сможете быстро избавиться от неприятного запаха на кухне, а также защитить дымоход от засорения.
