Отвод продуктов сгорания

При подборе и монтаже дымохода следует руководствоваться:

ДБН В.2.5-20-2001 «ГАЗОСНАБЖЕНИЕ»
«Аэродинамический расчет котельных установок. Нормативный метод. Л.: Энергия, 1977»
СНиП 2-35-76 «Котельные установки»
СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ

ДБН В.2.5-20-2001 «ГАЗОСНАБЖЕНИЕ» Ж. 18 Разрешается отвод продуктов сгорания в атмосферу через наружную стену газифицируемого помещения без устройства вертикального канала от отопительного газового оборудования с герметичной камерой сгорания.
ДБН В.2.5-20-2001 «ГАЗОСНАБЖЕНИЕ» п. 6.34 Для отопления помещений жилых зданий высотой до 10 этажей включительно допускается предусматривать газовые камины, конвекторы, калориферы и другие типы отопительного газового оборудования заводского изготовления с отводом продуктов сгорания через наружную стену здания (по схеме, предусмотренной заводом-изготовителем).
СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» п. 3.10 Отопление жилых домов поквартирными малометражными котлами, которые работают на газе с отводом продуктов сгорания в дымовой канал, допускается только для жилых домов не выше 5 этажей.

При составлении ДБН «Газоснабжение» его не согласовали с МОЗ Украины. Практическая мгновенная реакция этого ведомства – письмо со ссылкой на многочисленные жалобы населения:

МОЗ УКРВИНЫ от 08.12.2003 № 05.03.02-24/745 Ж. 18 – не подлежит выполнению при осуществлении государственного санитарно-эпидемиологического надзора. Котел должен быть оснащен в пределах квартиры и за её пределами вертикальным дымоходом.

Госстрой дает свое разъяснение по организации поквартирного отопления:

ГОССТРОЙ УКРАИНЫ от 25.01.2002 № 2/4 – 57: По 3.10 СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ», п. 6.34 ДБН В.2.5-20-2001 «ГАЗОСНАБЖЕНИЕ».Требования этих нормативных документов распространяются только на новое строительство и реконструкцию жилых домов (при условии обустройства поквартирного отопления во всех квартирах дома).

3 Дымовые каналы от газоиспользующего оборудования, устанавливаемого в помещениях предприятий общественного питания, торговли, бытового обслуживания населения, офисах, встроенных в жилое здание, запрещается объединять с дымовыми каналами жилого здания.

Нормы для дымовых труб по СНиП 41-01-2003 для использования мангалов и грилей

Задувает котел через дымоход что делать и как предотвратить. Как бороться с задуванием газового котла ветром

Дополнение. Мы пропустили 1 преимущество насадки – ее несложно собрать своими руками из готовых тройников. Применить изделие можно для вентиляции подсобных строений, например, бани или теплого сарая.

Требования СНиП к воздуховодам

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Обратное движение теплого воздуха захватывает попутно продукты горения, следовательно, они попадают в котел и загрязняют камеру сгорания. Чем больше факторов принимается во внимание при выполнении расчетов, тем безопаснее эксплуатация отопительных котлов, выше их КПД, комфортнее условия проживания в доме. ПРИЛОЖЕНИЕ Г (рекомендуемое) Дымовые и вентиляционные каналы k СП 42-101-2003 Задавайте мне вопросы, отвечу всем!

Дефлектор вентиляционный – вытяжное устройство на трубу

13 Не допускается прокладка соединительных труб от газоиспользующего оборудования через жилые комнаты. Вопрос решается так на конец трубы вместо традиционного грибка монтируется вентиляционный дефлектор.

Отвод продуктов сгорания | mlynok

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов. Читайте статью на нашем сайте об уклоне кровли в градусах и процентах.

не герметичность, не обособленность дымохода;
завалы, засоры, зауженное сечение дымохода;
влияние зоны ветрового подпора;
неправильное расположение оголовка относительно конька;
низкая температура отходящих газов.

12 Присоединение газоиспользующего оборудования к каналам следует предусматривать соединительными трубами, изготовленными из кровельной или оцинкованной стали толщиной не менее 1,0 мм, гибкими металлическими гофрированными патрубками или унифицированными элементами, поставляемыми в комплекте с оборудованием. Конструкция вытяжного элемента представлена на чертеже. Зона Ветрового Подпора Для Вентиляции на Доме

Высота вентканалов над кровлей делаем правильный расчет Недостаток дефлектора – зависимость от скорости ветра. Если потоки движутся медленнее 2 м/с, эффективность устройства стремится к нулю. Впрочем, штиль оказывает негативное влияние на работу любой насадки, призванной усиливать естественную тягу в вентканале. — в уровень с коньком или парапетом кровли, если они отстоят на расстоянии до 3 м от конька кровли или парапета;. иметь полную, свободную эффективную поверхность, равную 6 см на каждый киловатт установленной тепловой мощности, но не менее 100 см ;.

Вентиляционный грибок на крышу и выходы труб через кровлю

13 Не допускается прокладка соединительных труб от газоиспользующего оборудования через жилые комнаты. Хотя некоторые зарубежные производители реализуют механическое побуждение попросту оснащают зонт электрическим вентилятором.

Колпак принудительного действия Astato

20 Разрешается отвод продуктов сгорания в атмосферу через наружную стену газифицируемого помещения без устройства вертикального канала от отопительного газоиспользующего оборудования с герметичной камерой сгорания и устройством для принудительного удаления продуктов сгорания. Для этого нужно всего лишь правильно рассчитать параметры вент трубы.

до наступления отопительного сезона;
не реже 1 раза в 3 месяца (для комбинированных и кирпичных каналов);
не реже 1 раза в 12 месяцев (для асбестоцементных каналов и дымоходов, а также для гончарных труб и труб, сделанных из жаропрочного бетона).

Добиться максимального результата при решении проблемы, что делать, если гаснет котел при ветре, позволяет дефлектор особой конструкции аэродинамическое приспособление, устанавливаемое на дымовую трубу. сферическая ротационная насадка так называемый турбодефлектор;. Зона Ветрового Подпора Для Вентиляции на Доме

Цены на лазерные рулетки Допускается на каналах предусматривать ветрозащитные устройства. Ниже места присоединений соединительной трубы к каналам должно быть предусмотрено устройство кармана с люком для чистки, к которому должен быть обеспечен свободный доступ. При присоединении к сборному дымоходу газоиспользующего оборудования, не имеющего стабилизаторов тяги, на соединительных трубах от оборудования должны предусматриваться шиберы, имеющие отверстие диаметром не менее 15 мм.

Какой дефлектор выбрать

Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Совет. Размер насадки выбирайте по диаметру вытяжного ствола. Если из дома выведена прямоугольная шахта, подбор делается по эквивалентному круглому сечению. То есть, необходимо сделать расчет поперечника канала, потом взять круг аналогичной площади. При установке используется адаптер.

Рекомендации по выбору различных дефлекторов:

При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Критерии расчета дымоходных труб

Асбоцементный

Сложные конструкции устанавливают в том случае, когда использование обычного дефлектора не помогает решить проблему задувания котла порывами ветра. Из большого количества дефлекторов сложной конструкции выделяют несколько типов, наиболее часто встречающихся на потребительском рынке:

Таблица: размеры деталей дефлектора относительно его диаметра

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

За корпусом насадки образуется зона пониженного давления аэродинамическая тень , воздушная струя охотнее покидает вертикальный канал. Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания. Планирование проходов для вентиляции Задавайте мне вопросы, отвечу всем!

Статический зонт Волпера

8 Площадь сечения канала не должна быть меньше площади сечения патрубка присоединяемого газоиспользующего оборудования или печи. Поможет обустройство принудительной вентиляции в помещении или отверстия с мелкой сеткой в нижней части двери котельной.

Требуемые инструменты и материалы

24 В жилых зданиях вентиляционные каналы из помещений, в которых установлено отопительное газоиспользующее оборудование для поквартирного отопления, не допускается объединять с вентиляционными каналами других помещений санузлов, кладовых, гаражей и т. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.

защищает воздуховод от осадков;
не позволяет ветру задувать внутрь трубы;
препятствует возникновению обратной тяги (опрокидывания).

5 Отвод продуктов сгорания от бытовых печей и газоиспользующего оборудования, в конструкции которого предусмотрен отвод продуктов сгорания в дымовой канал дымовую трубу далее канал , предусматривают от каждой печи или оборудования по обособленному каналу в атмосферу. Однако вентиляционная система в этом случае является не менее важной. Зона Ветрового Подпора Для Вентиляции на Доме

Расчёт размеров и схема Ещё две возможных причины задувания газового котла: Показатель Коэффициент поотношению диаметру Нижний диаметр диффузора 2 Верхний диаметр диффузора 1,5 Высота диффузора 1,5 Заглубление трубы внутрь диффузора 0,15 высота конуса 0,25 высота зонта 0,25 высота обратного конуса 0,25 Зазор между зонтом и диффузором 0,25. Помогают справиться с задуванием котла манипуляции с трубой диаметр её выхода можно уменьшить или увеличить длину.

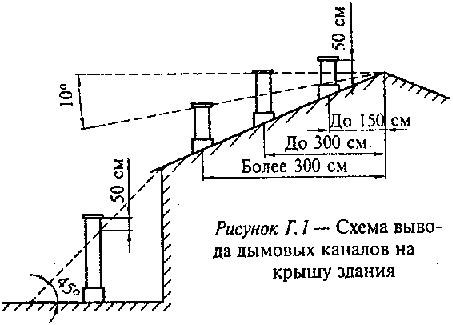

Зона Ветрового Подпора Для Вентиляции на Доме

Г.1 В настоящем приложении приведены рекомендуемые положения к проектированию дымовых и вентиляционных каналов для газоиспользующего оборудования, бытовых отопительных и отопительно-варочных печей.

При проектировании дымовых каналов от газоиспользующих установок производственных зданий и котельных следует руководствоваться требованиями СНиП II -35.

При переводе существующих котлов, производственных печей и других установок с твердого и жидкого на газовое топливо должен выполняться поверочный расчет газовоздушного тракта.

Г.2 Устройство дымовых и вентиляционных каналов должно соответствовать требованиям СНиП 2.04.05.

Г.3 Дымовые каналы от газоиспользующего оборудования, устанавливаемого в помещениях предприятий общественного питания, торговли, бытового обслуживания населения, офисах, встроенных в жилое здание, запрещается объединять с дымовыми каналами жилого здания.

Вентиляция вышеуказанных помещений также должна быть автономной.

Г.4 Отвод продуктов сгорания от газоиспользующего оборудования, установленного в помещениях офисах, размещаемых в габаритах одной квартиры, а также вентиляцию этих помещении следует предусматривать как для жилых зданий.

Г.5 Отвод продуктов сгорания от бытовых печей и газоиспользующего оборудования, в конструкции которого предусмотрен отвод продуктов сгорания в дымовой канал (дымовую трубу) (далее — канал), предусматривают от каждой печи или оборудования по обособленному каналу в атмосферу.

В существующих зданиях допускается предусматривать присоединение к одному каналу не более двух печей, приборов, котлов, аппаратов и т.д., расположенных на одном или разных этажах здания, при условии ввода продуктов сгорания в канал на разных уровнях (не ближе 0, 75 м один от другого) или на одном уровне с устройством в канале рассечки на высоту не менее 0, 75 м.

Не рекомендуется присоединение бытового оборудования к каналу отопительной печи длительного горения.

Г.6 Каналы от газового оборудования следует размещать во внутренних стенах здания или предусматривать к этим стенам приставные каналы.

В существующих зданиях допускается использовать существующие дымовые каналы из несгораемых материалов в наружных стенах или предусматривать к ним приставные каналы.

Г.7 Допускается присоединение газоиспользующего оборудования периодического действия (проточного водонагревателя и т.п.) к каналу отопительной печи с периодической топкой при условии разновременной их работы и достаточного сечения канала для удаления продуктов сгорания от присоединяемого оборудования.

Присоединение соединительной трубы газоиспользующего оборудования к оборотам дымохода отопительной печи не допускается.

Г.8 Площадь сечения канала не должна быть меньше площади сечения патрубка присоединяемого газоиспользующего оборудования или печи. При присоединении к каналу двух приборов, аппаратов, котлов, печей и т.п. сечение его следует определять с учетом одновременной их работы. Конструктивные размеры каналов определяются расчетом.

Разновидности насадок

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Особое внимание следует уделить ситуации, когда при ветре тухнет газовый котел, а запуск системы отопления не дает положительного результата. Дефлектор, возможно, получится не очень красивым, но вы сразу ощутите его полезность тяга усилится на четверть, крыша будет защищена от искр. Реконструкция дымохода одно из решений проблемы Задавайте мне вопросы, отвечу всем!

Правильный монтаж проходок для воздуховода

Устройство крышной вентиляционной установки будет аналогичным и для других типов кровель, лишь с некоторыми отличиями. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками.

Стальные одноконтурные

23 Газоиспользующее оборудование тепловой мощностью до 10 кВт с отводом продуктов сгорания в газифицируемое помещение размещается таким образом, чтобы обеспечивался свободный выход продуктов сгорания через вытяжные вентиляционные устройства канал, осевой вентилятор данного помещения. дефлектор ЦАГИ с расширением вентканала диффузором;. 18 Разрешается отвод продуктов сгорания в атмосферу через наружную стену газифицируемого помещения без устройства вертикального канала от отопительного газового оборудования с герметичной камерой сгорания. Если труба ближе трех метров к коньку, то ничего считать нет надобности. Зона Ветрового Подпора Для Вентиляции на Доме

Принудительная Данная конструкция разработана в период СССР профильным НИИ (научным институтом). Дефлектор состоит из таких деталей (показаны на чертеже): 1 В настоящем приложении приведены рекомендуемые положения к проектированию дымовых и вентиляционных каналов для газоиспользующего оборудования, бытовых отопительных и отопительно-варочных печей. 6 Каналы от газового оборудования следует размещать во внутренних стенах здания или предусматривать к этим стенам приставные каналы.
