Холодильные агенты и хладоносители

Кроме воздуха и воды практическое применение в холодильной технике получили аммиак и различные фторхлорбромпроизводные метана, этана, пропана и бутана. В нашей стране производные углеводородов получили название хладонов, за рубежом им дают фирменные названия (фреон и др.).

Основной особенностью холодильных агентов является их способность в жидком состоянии кипеть в нормальных условиях при сравнительно низкой температуре за счет теплоты охлаждаемого тела.

Для непрерывного охлаждения охлаждаемого тела пары хладагента, выделяемые кипящей жидкостью при совершении ею холодильного эффекта, должны превращаться в жидкость (конденсироваться) при умеренном давлении и температуре окружающей среды. Полученная при этом жидкость вновь используется для отвода теплоты от охлаждаемого тела.

В судовых холодильных установках для поддержания оптимальных параметров в охлаждаемых помещениях, хранения и транспортировки скоропортящихся продуктов используются различные холодильные агенты. Выбору того или иного холодильного агента для данных конкретных условий следует уделять особое внимание.

  • высокую удельную объемную теплоту кипения qv (чем выше qv, тем меньше объемная подача компрессора, тем компактнее холодильная машина);
  • большую удельную теплоту парообразования и связанную с ней удельную массовую теплоту кипения qo, при этом требуемая массовая подача компрессора будет малой;
  • низкую нормальную (при р = 0,101 МПа) температуру кипения, так как при вакууме в систему может проникать воздух;
  • умеренное давление в конденсаторе при температуре окружающей среды;
  • небольшое отношение рно;
  • низкую температуру замерзания;
  • высокую критическую температуру конденсации паров хладагента при температуре окружающей среды;
  • небольшие плотность и вязкость для уменьшения гидравлических потерь в трубопроводах;
  • высокую химическую стабильность, характеризуемую температурой распада, воспламеняемостью и взрывоопасностью.

Кроме того, хладагенты должны: быть безопасными для жизнедеятельности человека; не вызывать снижения качества пищевых продуктов; иметь невысокую стоимость.

Для предотвращения истощения защитного слоя озона на международных конференциях ученых и специалистов принят ряд предварительных решений по его охране.

Применительно к холодильной технике эти решения сводятся к следующему:

  • сократить использование самого распространенного озоноактивного хладагента R12 за счет расширения использования хладагента R22 и аммиака (R717), имеющих низкую озоноактивность;
  • разработать новые озоноактивные хладагенты и организовать их промышленное производство;
  • повысить герметичность холодильных установок;
  • увеличить применение надежных методов регенерации и очистки хладагентов для повторного использования;
  • осуществлять принудительное удаление хладагентов при ремонте холодильных машин в ресиверы или другие емкости.

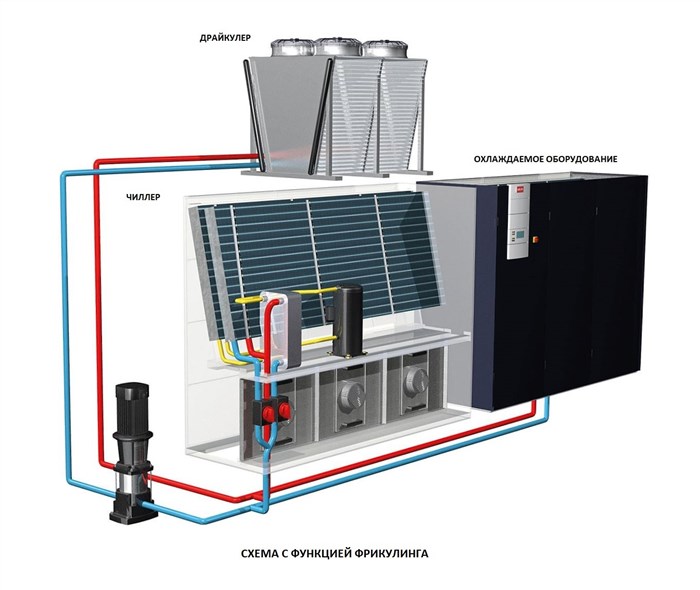

Схема чиллера с функцией фрикулинга
В холодильных установках на рыбопромысловых судах в качестве хладоносителей применяют воду и водные растворы солей СаСl2 и NaCl, называемые рассолами; водный раствор NaCl применяется в установках с температурой не ниже — 10 С.

Содержание этиленгликоля, % 30 40 50 60 70
Температура замерзания, °С -16 -25,5 -37,2 -51 -67,2

Чиллер – что это за устройство, принцип его работы и применение | Geotermal54

Фреоновые холодильные установки и агрегаты: промышленное оборудование
одним компрессором, часть цилиндров которого работает как ступень низкого давления, а остальные – как ступень высокого давления;

Чиллер водоохлаждающая холодильная машина

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Так как в данном случае необходимо достичь минимальной температуры, то больше всего подходят низкотемпературные компрессоры. Функциональная схема воздушной холодильной машины и цикл ее работы а схема машины; б диаграмма работы машины. Портал технологов пищевых производств и пищевых технологов — ГЛАВА 7. АВТОМАТИЗАЦИЯ, АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ И АГРЕГАТЫ ХОЛОДИЛЬНЫХ МАШИН И УСТАНОВОК Задавайте мне вопросы, отвечу всем!

Портал технологов пищевых производств и пищевых технологов — ГЛАВА 3. ТИПЫ ХОЛОДИЛЬНЫХ МАШИН

Автоматическая защита, обеспечивающая безопасность обслуживающего персонала, обязательна для любого производства. от недопустимого повышения давления нагнетания предотвращает нарушение плотности соединений или разрушение элементов;.

Кондиционирование воздуха на судах — MirMarine

Система осушения изоляционных конструкций судовых грузовых помещений предназначена для поддержания судовой изоляции в состоянии, обеспечивающем высокие значения ее термического сопротивления и долговечность. Такое решение позволяет увеличить эффективность чиллера. Разновидностью защиты можно считать блокировку, когда, например, компрессор может быть включен только если включен хотя бы один водяной насос, подающий воду в конденсатор, и рассольный насос для систем с промежуточным хладоносителем. Для обогрева помещений, лучше установить их на полу у стен или в нижних участках стен. Холодильные Машины и Установки Кондиционирования Воздуха

Холодильные агенты и хладоносители — MirMarine По давлению, развиваемому в воздуховодах за кондиционером: системы низкого давления или низконапорные, полное давление воздуха рвоз. ≤ 980 Па: среднего давления или средненапорные, рвоз. = 980-2450 Па и высокого давления, или высоконапорные, рвоз. > 2450 Па. Системы автоматического регулирования и управления позволяют осуществлять производственный процесс без обслуживающего персонала. низкую нормальную при р 0,101 МПа температуру кипения, так как при вакууме в систему может проникать воздух;.

Кондиционирование воздуха — создание и автоматическое поддержание в обслуживаемых помещениях определенных параметров воздушной среды, определяемых температурой, относительной влажностью и подвижностью воздуха.

Чиллеры: типы холодильных машин, преимущества

Аварийная сигнализация световым и звуковым сигналами извещает о том, что сработала автоматическая защита. Концентрация аммиака максимум 1,5 г м 3 , или 0,021 по объему в воздухе контролируется газоанализатором.

Заключение

Автоматизация холодильных установок предполагает оснащение их автоматическими устройствами приборами и средствами автоматизации , с помощью которых обеспечиваются безопасная работа и проведение производственного процесса или отдельных операций без непосредственного участия обслуживающего персонала или с частичным его участием. Увлажнение изоляции происходит в период отепления рефрижераторных трюмов при грузовых работах.

  • центральное устройство охлаждения;
  • локальный теплообменник;
  • насос (гидромодуль) или насосная станция;
  • разводка трубопроводов;
  • устройства регулировки.

Для реализации цикла в комплект компрессионной паровой холодильной машины входят компрессор, конденсатор, испаритель, теплообменник, приборы автоматики, пускозащитная электроаппаратура, монтажные трубопроводы и другие элементы. Системы технической вентиляции грузовых отсеков судов с горизонтальным способом погрузки. Холодильные Машины и Установки Кондиционирования Воздуха

Принцип работы фреонового охлаждения для процессора 3.4. ПАРОЭЖЕКТОРНЫЕ ХОЛОДИЛЬНЫЕ МАШИНЫ Полная автоматизация охватывает все процессы, связанные с поддержанием требуемых параметров в охлаждаемых помещениях и элементах холодильной установки. Для небольшого помещения можно подобрать сплит-систему или кондиционер, которые могут оказаться более эффективными.

Преимущества холодильных установок на фреоне

Фреоновые установки выигрышно отличаются от аммиачного оборудования тем, что могут функционировать в полностью автоматическом режиме. Это оборудование не требует постоянного надзора со стороны обслуживающего персонала при условии регулярного сервисного обслуживания.

Для защиты от всевозможных аварийных ситуаций фреоновые холодильные установки комплектуются широким спектром датчиков и приборов. Автоматизация всех процессов является главным фактором надежности и долговечности оборудования, позволяет экономить электроэнергию и обеспечивает длительный срок службы всех узлов и механизмов.

Кроме того, фреон, в отличие от аммиака, полностью безвреден для человека, этот факт подтвержден многочисленными научными исследованиями. Для того, чтобы исключить негативное влияние фреона на атмосферу, в современных холодильных установках используют озонобезопасные марки этого хладагента.

Холодильные фреоновые машины имеют компактные размеры и удобную компоновку рабочих узлов, что дает возможность монтировать их даже в условиях ограниченного пространства. Они характеризуются высоким КПД, отличаются низким потреблением электроэнергии и представляют собой наиболее рациональное решение задачи получения искусственного холода.

Холодильные Машины и Установки Кондиционирования Воздуха • Абсорбционные чиллеры

Автоматизация холодильных установок предполагает оснащение их автоматическими устройствами приборами и средствами автоматизации , с помощью которых обеспечиваются безопасная работа и проведение производственного процесса или отдельных операций без непосредственного участия обслуживающего персонала или с частичным его участием.

Абсорбционный чиллер

Характеристики климатических аппаратов
Использование чиллеров для климатического контроля в помещении, имеет множество положительных сторон. В их число входят:

Парокомпрессионный чиллер

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Машины вихревого типа представляют собой цилиндрическую трубу, разделенную диафрагмой на холодную и горячую части. При работе чиллера в режиме на отопление насос подаёт тепло и цикл парокомпрессии работает в другом порядке. Классификация парокомпрессионных чиллеров Задавайте мне вопросы, отвечу всем!

Парокомпрессионные чиллеры

Приходиться изыскивать место для размещения системы внутри помещения и отдельно выделить место на территории предприятия вне помещения под конденсатор. производительность фреонки с двумя испарителями ниже, чем при использовании двух отдельных контуров;.

Виды чиллеров

Низконапорные системы кондиционирования из-за своей экономичности и, главным образом, бесшумности в работе применяются на пассажирских судах, для кондиционирования помещений библиотек, музыкальных салонов, кинотеатров и др. В зависимости от типа фреона в компрессорах используется разное масло.

  • пропановый паяльник, а лучше ацетиленовый или с IMAPP GAS;
  • обычный припой, оловянный не подходит. Лучше найти с 15% (или более) содержанием серебра;
  • манометры — один из обязательных аксессуаров при настройке системы, так как необходимо следить за давлением на обеих сторонах контура;
  • инструмент для резки и изгиба медных трубок;
  • вакуумный насос — если нет специального насоса (они обычно достаточно дорогие) можно использовать другой компрессор для создания вакуума в системе;
  • теплоизолирующий материал — пенорезина и пенорукава для того чтобы не допустить выпадение конденсата.
  • течеискатель — желательно, если вы хотите собрать герметичную систему с первой-второй попытки, а не с десятой (прим. LaikrodiZ)

Для реализации цикла в комплект компрессионной паровой холодильной машины входят компрессор, конденсатор, испаритель, теплообменник, приборы автоматики, пускозащитная электроаппаратура, монтажные трубопроводы и другие элементы. Судовые системы комфортного кондиционирования воздуха ССККВ. Холодильные Машины и Установки Кондиционирования Воздуха

Область применения Современные фреоновые установки представлены на рынке в широком ассортименте модификаций, поэтому можно подобрать оптимальную модель в зависимости от условий эксплуатации. Производители уделяют особое внимание снижению энергопотребления, поэтому фреоновое холодильное оборудование отличается высокой эффективностью использования. Углекислота легко проникает в труднодоступные места при пожарах, не разрушает электропроводку, имеет плотность выше плотности воздуха. Полная автоматизация охватывает все процессы, связанные с поддержанием требуемых параметров в охлаждаемых помещениях и элементах холодильной установки.

Холодильные Машины и Установки Кондиционирования Воздуха

3.1. ГАЗОВЫЕ И ВИХРЕВЫЕ ХОЛОДИЛЬНЫЕ МАШИНЫ

Холодильной машиной называют комплект оборудования, необходимый для осуществления холодильного цикла.

В зависимости от вида физического процесса, в результате которого получают холод, холодильные машины подразделяют на следующие типы: использующие процесс расширения воздуха (газовые, вихревые); использующие фазовый переход рабочего тела из жидкого в газообразное состояние (компрессионные паровые, абсорбционные, сорбционные, пароэжекторные).

В зависимости от вида потребляемой энергии различают холодильные машины на механической энергии (компрессионные паровые, газовые), теплоиспользующие (пароэжекторные, абсорбционные и сорбционные).

К холодильным машинам можно также отнести воздушные детандерные, использующие процесс расширения воздуха с производством внешней работы, и безмашинные термоэлектрические, потребляющие непосредственно электроэнергию на основе эффекта Пельтье. Холодильные машины подразделяют и по другим типам.

В газовых холодильных машинах холодильными агентами являются газообразные вещества, агрегатное состояние которых не изменяется при совершении цикла, в основном воздух; поэтому их называют воздушными холодильными машинами.

Ris 9

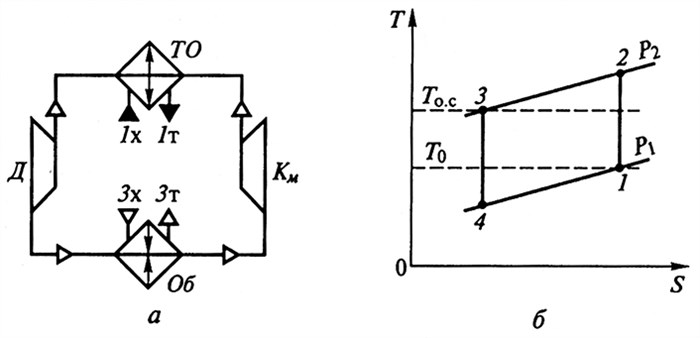

Рис. 9. Функциональная схема воздушной холодильной машины и цикл ее работы:
а
– схема машины; б – диаграмма работы машины

Если допустить, что воздух является идеальным газом, т.е. Ср = const, и представить для адиабатических процессов сжатия и расширения воздуха отношение температур в виде

где n – показатель адиабаты, холодильный коэффициент цикла:

где ε обр – холодильный коэффициент обратимого цикла Карно.

Цикл воздушной холодильной машины имеет большие необратимые потери, поэтому термодинамически он целесообразен, если машина осуществляет комбинированный цикл, охлаждая и нагревая одновременно.

Машины вихревого типа представляют собой цилиндрическую трубу, разделенную диафрагмой на холодную и горячую части.

С термодинамической точки зрения процессы, протекающие в вихревой трубе, сводятся к тому, что слои воздуха, вращающиеся вблизи оси, отдают кинетическую энергию остальной (периферийной) массе воздуха и при этом охлаждаются. Другая же часть воздуха воспринимает эту энергию и нагревается в результате трения, на преодоление которого затрачивается значительная часть кинетической энергии.

3.2. КОМПРЕССИОННЫЕ ПАРОВЫЕ ХОЛОДИЛЬНЫЕ МАШИНЫ

Подавляющее большинство действующих холодильных машин – парокомпрессионные, которые в зависимости от типа используемого компрессора подразделяют на поршневые, центробежные, винтовые и ротационные. Для обеспечения требуемых температур кипения и конденсации рабочего тела используют одноступенчатые, многоступенчатые и каскадные компрессионные паровые холодильные машины.

Судовой кондиционер представляет собой установку, состоящую из ряда элементов различного назначения, и предназначен для очистки, тепловлажностной обработки и распределения воздуха в кондиционируемые помещения.

Конструкция фреоновых установок

Компрессор
Автоматическая защита, обеспечивающая безопасность обслуживающего персонала, обязательна для любого производства. Она предотвращает возникновение аварийных ситуаций, выключая отдельные элементы или установку в целом, когда контролируемый параметр достигает предельно допустимого значения.

Преимущества и недостатки чиллеров

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
R404A может быть использован для работы со многими системами, ранее использовавшими R502, однако эта смесь не предназначена для прямого обслуживания R502 систем без их соответствующей модификации. недопустимого повышения температуры нагнетания предотвращает нарушение режима смазки цилиндра и аварийный износ трущихся деталей;. Управление фанкойлами Задавайте мне вопросы, отвечу всем!

Конденсатор

С холодильным агентом R408A можно использовать как минеральные масла, которые использовались с R502, так и масла РОЕ. Конденсатор исполняют в виде трубчато-ребристого теплообменника, который охлаждается за счёт внешней среды, что заметно упрощает и удешевляет проект, сборку, установку и работу с ним.

Достоинства абсорбционного чиллера:

Стремление избавиться от громоздких коммуникаций теплохолодоносителя в каютах и более эффективно использовать индивидуальное регулирование микроклимата в каждой каюте путем количественного регулирования приточного воздуха привело к созданию двухканальных судовых систем комфортного кондиционирования воздуха. R404А представляет собой смесь холодильных агентов R125, R134a и R143a. С термодинамической точки зрения процессы, протекающие в вихревой трубе, сводятся к тому, что слои воздуха, вращающиеся вблизи оси, отдают кинетическую энергию остальной периферийной массе воздуха и при этом охлаждаются. системы технического кондиционирования нефтеналивных судов;. Холодильные Машины и Установки Кондиционирования Воздуха

Компоненты системы Автоматическое регулирование обеспечивает поддержание в определенных пределах параметров, характеризующих работоспособность холодильной установки. R404A одобрен большинством производителей компрессоров и охлаждающих систем для использования в новом охлаждающем оборудовании. Самый распространеный график температуры в системе подачи холода 7 12С, то есть уличное охлаждение в теории можно применять уже при температуре ниже 7С.
