ПРОЕКТИРОВАНИЕ И РАСЧЕТ ВЫТЯЖНЫХ ЗОНТОВ КУХНИ РЕСТОРАНА
Хороший ресторан отличается не только приятным интерьером, уютной обстановкой и богатым выбором вкусных блюд но и качественным микроклиматом.
А качественный микроклимат это в первую очередь прохладный летом и теплый зимой чистый, свежий воздух в обеденном зале. Учитывая тот факт, что приготовление пищи на кухне ресторана сопровождается обильным выделением пара, дыма, тепла и запахов, задача обеспечения микроклимата в обеденном зале должна решаться только в комплексе с вентиляцией кухни.
Если проектирование общеобменной вентиляция кухни, как правило не вызывает проблем, то подбор зонтов для локальной вытяжки, задача посложнее.
Спроектируем, поставим, смонтируем, выполним пусконаладку и сервисное обслуживание наиболее подходящей для вас вытяжной системы кухни или ресторана.
Задать вопрос или оставить заявку вы можете через форму обратной связи здесь

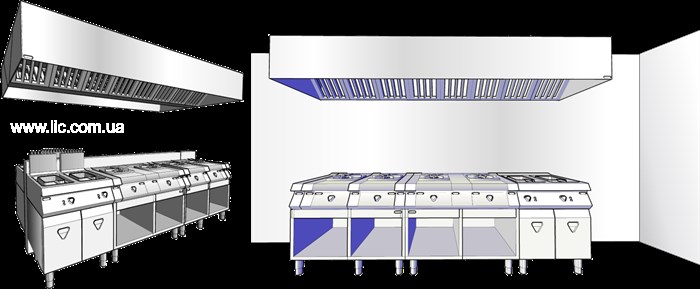

Настенные зонты (справа на картинке внизу) устанавливаются там, где оборудование одной стороной примыкает к стене и требуют меньшего расхода воздуха.
Островные зонты (слева на картинке внизу) устанавливаются над оборудованием, которое не примыкает к стенам помещения.
По своим размерам вытяжной зонт должен быть больше поверхности плиты, над которой он установлен. Рекомендуется увеличивать размер вытяжного зонта на 150-200 мм относительно габаритов оборудования, над которым он установлен.
Оптимальная высота установки зонта – 600-900 мм от поверхности плиты, над которой он установлен. При этом не рекомендуется вешать зонты ниже чем 1800 мм от пола. Чем выше установлен вытяжной зонт, тем ниже его эффективность.
Существуют несколько методик расчета расхода вытяжного воздуха через зонт.

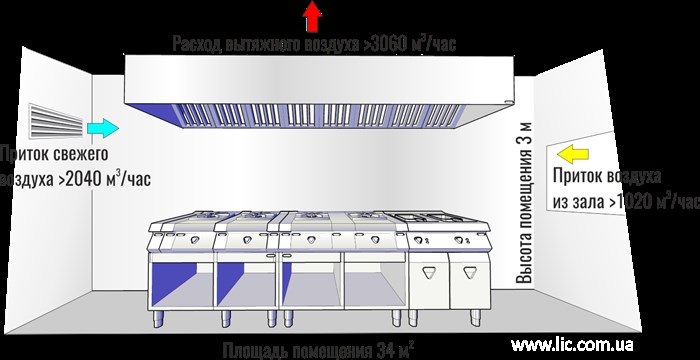

1.Расчет по кратности воздухообменов.
Очевидно, что расчетные кратности будут сильно зависеть от соотношения размеров вытяжного зонта и габаритов помещения. Для маленьких помещений кратности нужно увеличивать, а для больших уменьшать. Поэтому такой метод расчета по обеспечению кратностей воздухообмена может быть использован только для примерного определения расхода вытяжного воздуха из зонта.
Для удаления пара, дыма, капелек жира и других, находящихся в воздухе частиц и запахов необходимо обеспечить минимальную скорость движения воздуха по открытому периметру между зонтом и технологическим оборудованием. Это фронтальная (2, см.рисунок внизу) и боковые плоскости (1,3) между краем плиты и нижним краем вытяжного зонта. Стороны, примыкающие к стенам, в расчет не включаются.
Тип Минимальный расход воздуха на единицу длины вытяжного зонта, л с Малая нагрузка Средняя нагрузка Большая нагрузка Очень большая нагрузка Потолочный настенный 310 465 620 850 Одиночный островковый 620 775 930 1085 Двойной островковый каждый отдельно 390 465 620 850.
Вытяжные зонты для зоны приготовления пищи — Стандарт Климат
Плоский вытяжной зонт
Вытяжной кухонный зонт с жироуловителем: видео-инструкция по установке своими руками, фото и цена
Пищевая сталь, которая применяется при этом, имеет высочайшие показатели прочности, соответствуя всем нормам качества. Вытяжные кухонные зонты разделяются не только по типу, но и по разновидностям в зависимости от метода размещения.
Зонт вытяжной: описание и виды, предназначение, плюсы и минусы, монтаж вытяжки
Современные, не всегда оправданные, стремления улучшить своё жилищное пространство сопрягаются с такими переделками и преобразованиями внутри домов, что, порой, нарушается вся разумно устроенная система естественного обновления воздуха. Относительным минусом можно считать необходимость регулярной замены жироуловителей. плоские модели работают автономно, без подключения к вентиляционной системе; могут крепиться к стене или к мебели; у них отсутствует выходной патрубок, а очистка воздуха выполняется простыми фильтрами, которые надо часто менять; достаточно шумные экземпляры;. Начертить мелом на крыше круг, принимая за его середину полученное отверстие. Вентилятор Для Кухонного Зонта Вытяжной
Проектирование и расчет вытяжных зонтов кухни ресторана Приточные вентиляторы, а точнее приточные установки обязаны быть оборудованы фильтром или группой фильтров из фильтра грубой (до EU4) очистки и фильтра тонкой очистки (выше EU4), нагревательным элементом (калорифером) для нагрева наружного воздуха в холодный период года и конечно самим вентилятором. Для предотвращения скопления частиц масла и падения давления, согласно стандартам DIN, например, разрешается не более четырех отводов на воздуховоде после выхода из вытяжного зонта кухни. Вытяжные зонты для зоны приготовления пищи Вы можете заказать с монтажом, позвонив по телефону в Москве.
Разновидности вытяжных зонтов
Все куполы вытяжные для вентиляционной системы классифицируют по нескольким типам.
По принципу работы
Различают два вида купольных установок:
- Вытяжные. Работают только на удаление загрязнённого воздуха из помещения. Действуют по принципу всасываниям загрязнённых воздушных масс и их транспортировки в воздуховод. Для вытяжного элемента необходима отдельная приточная система вентиляции в помещении.
- Приточно-вытяжные. Эти конструкции справляются с удалением грязного воздуха из помещения и с подачей свежего обратно. Подобные устройства особенно актуальны для профессиональных кухонь. Они позволяют удалять из помещения гарь и запахи пищи, а также повышенную влажность.
В приточно-вытяжных версиях зонтов функция вытяжки преобладает над функцией притока.
По назначению
Зонты вентиляционные могут быть бытовыми и промышленными. Первые имеют пристенную конструкцию, поскольку плита в доме в основном располагается у стены. Бытовые модели оснащены простыми фильтрами из специальной бумаги.
Промышленные зонты имеют внушительные габариты, множество разнообразных фильтров-жироуловителей, сетку-искрогаситель и пр.
По типу конструкции
Выделяют пристенные и островные зонты. Первый вариант подлежит монтажу только у одной из стен кухонного помещения. Второй позволяет разместить его в любой зоне кухни под потолком, строго над плитой. Чаще для полноценной вентиляции кухни островные модели вместе с варочной поверхностью монтируют в центре помещения.
Существует также вытяжной зонт-переход. Внешне он имеет форму усеченного конуса или пирамиды. Монтируют над очагами с открытым огнём.
По типу монтажа
- Встраиваемым. Как правило, это бытовые модели. Их монтируют в нижнюю часть кухонного шкафчика. Подобные модели особенно удобны для сохранения общего интерьера кухни и её пропорций. Зонт и труба вытяжки не видны постороннему глазу из-за шкафчика.
- Плоские. Внешне даже не напоминают вытяжной зонт. Работают по принципу рециркуляции воздуха, очищая грязный и подавая его обратно в помещение. Плоские зонты имеют минимальную мощность и могут применяться только в бытовых целях.
- Купольные. Это и есть те самые промышленные зонты, которые способны справляться с большими объемами загрязнённого воздуха. Имеют высокую мощность. Часто даже оснащены системой контроля загрязнённости фильтров и пультом дистанционного управления.
Для бытового применения лучше подобрать зонт под дизайн интерьера кухни.
Специалисты компании Cold System быстро и качественно произведут в полном объеме разработку проекта вытяжной вентиляции любой сложности, выполним необходимые расчеты, подберем оборудование, проведем монтажные и пусконаладочные работы как по типовым схемам, так и по индивидуальным проектам.
Вытяжной кухонный зонт: понятие, разновидности, особенности — kuhnyagid » kuhnyagid
Классификация по типу оборудования
Как устроен вытяжной зонт
Установке в частном доме вытяжного оборудования, которое будет эффективно отводить неприятные запахи и загрязнённый воздух из кухни, создавая благоприятную атмосферу и во всём доме, может помочь предлагаемая инструкция. В основном для очистки воздуха на кухне применяются 2 типа фильтров жироулавливающие и с искрогасящими сетками.
На какой высоте следует крепить вытяжку?
Учитывая тот факт, что приготовление пищи на кухне ресторана сопровождается обильным выделением пара, дыма, тепла и запахов, задача обеспечения микроклимата в обеденном зале должна решаться только в комплексе с вентиляцией кухни. Готовый каркас устанавливают на пол, надёжно фиксируют и затем опирают на него вытяжной зонт.
- Материал изготовления: оцинкованная или нержавеющая сталь.
- Габариты: диаметр вытяжного патрубка, высота купола, размеры купола. Чаще для ЗВО (овальный или круглый зонт) сечение вытяжного патрубка равно 350 мм, для ЗВП (прямоугольный зонт) — 250 мм. Ширина купола — от 50 до 120 см. Случаются и индивидуальные заказы на изготовление вытяжного купола с большими или меньшими параметрами по чертежам заказчика.
- Общий вес.
- Функционал: вытяжной или приточно-вытяжной.
- Мощность.
Если только представить, сколько может образоваться за год посторонних летучих веществ на кухне, какой простор для возникновения и размножения опасной микрофлоры на тех каплях жира, что оседают на всех поверхностях, становится понятно, что изобретение вытяжки значительно улучшило жизнь. Существуют несколько методик расчета расхода вытяжного воздуха через зонт. Вентилятор Для Кухонного Зонта Вытяжной
Материалы для изготовления вытяжного зонта для кухни Можете отправить видео вашего помещения нам на WhatsApp мы вас проконсультируем и подберем все необходимое! Изделия из нержавеющей стали отличаются значительной прочностью, однако имеют достаточно большой физический вес. плоские модели работают автономно, без подключения к вентиляционной системе; могут крепиться к стене или к мебели; у них отсутствует выходной патрубок, а очистка воздуха выполняется простыми фильтрами, которые надо часто менять; достаточно шумные экземпляры;.
плоские модели работают автономно, без подключения к вентиляционной системе; могут крепиться к стене или к мебели; у них отсутствует выходной патрубок, а очистка воздуха выполняется простыми фильтрами, которые надо часто менять; достаточно шумные экземпляры;.
Клапан обратный бабочка
Достоинства агрегатов данного типа основаны на лучших свойствах аустенитных марок стали, к которым относятся. зонт-переход в обязательном порядке оснащается искрогасительной сеткой, поскольку он устанавливается над источником открытого огня барбекю, мангал.
Регулятор скорости СРМ 800W
Специалисты компании Cold System быстро и качественно произведут в полном объеме разработку проекта вытяжной вентиляции любой сложности, выполним необходимые расчеты, подберем оборудование, проведем монтажные и пусконаладочные работы как по типовым схемам, так и по индивидуальным проектам. Он может быть однослойным или многослойным, одноразовым и многоразовым.
-
:
- Обладая современным дизайном, подходит для любого стиля оформления кухни.
- Огромное разнообразие по материалам, из которых изготовлен сам зонт, цветовой гамме и способам крепления.
- Работает, подобно встраиваемым вытяжкам, в двух режимах (воздухоотводящем и рециркуляционном).
- Существует возможность регулирования уровня шума.
- Обладает самой большой мощностью среди вытяжных агрегатов.
- Отлично подходит для кухни большой площади.
Тип Минимальный расход воздуха на единицу длины вытяжного зонта, л с Малая нагрузка Средняя нагрузка Большая нагрузка Очень большая нагрузка Потолочный настенный 310 465 620 850 Одиночный островковый 620 775 930 1085 Двойной островковый каждый отдельно 390 465 620 850. Постоянный шум от работающей вентиляции может отрицательно сказаться на самочувствии. Вентилятор Для Кухонного Зонта Вытяжной
Правильная эксплуатация и уход за вытяжным оборудованием Кухонные зонты работают, как правило, в режимах: Что же тогда говорить о кухнях больших ресторанов, где только благодаря мощным вытяжкам в зал не проникают запахи кухни. Поэтому для компенсации воздуха, удаляемого из кухни через вытяжные зонты и системой общеобменной вытяжной вентиляции, должно использоваться перетекание воздуха из других помещений.
Окончательная стоимость проектируемой системы определяется путем набора в корзину нужных комплектующих, исходя из разработанного технического задания, сложности объекта, наличия чертежной документации и спецификации узлов и деталей.
Компенсация удаляемого воздуха
Такой способ подходит для помещений с высотой потолка не более 4,35 м из-за стандартной длины шпильки 2 м. Это и есть те самые промышленные зонты, которые способны справляться с большими объемами загрязнённого воздуха.
Технические характеристики
Тип Минимальный расход воздуха на единицу длины вытяжного зонта, л с Малая нагрузка Средняя нагрузка Большая нагрузка Очень большая нагрузка Потолочный настенный 310 465 620 850 Одиночный островковый 620 775 930 1085 Двойной островковый каждый отдельно 390 465 620 850. необходимость частой замены отработавших угольных фильтров.
- высокая стойкость к влаге (отсутствие коррозии), к воздействию кислот, щелочей, солевых соединений;
- отличная устойчивость к высоким температурам и влиянию открытого огня;
- очень длительный срок службы;
- нержавеющий корпус легко очищается от любых типов загрязнений;
- устойчивость к повреждениям механического характера.
Идеальной системой с вытяжными зонтами является система, в которой скорость воздуха в воздуховодах невысокая, потеря давления незначительная, потеря давления в самих зонтах больше, чем в системе воздуховодов, зонты одной системы однотипны. Действуют по принципу всасываниям загрязнённых воздушных масс и их транспортировки в воздуховод. Вентилятор Для Кухонного Зонта Вытяжной
По типу конструкции Этап 4: Изготовление изделия, установка и ввод в эксплуатацию вентиляционной системы и отдельных элементов, пуск оборудования и тестирование рабочих режимов. Если сравнивать примерно одинаковые зонты по размеру сечения фильтров , продуктивность больше будет у того оборудования, которое выше. Вытяжные зонты для зоны приготовления пищи Вы можете заказать с монтажом, позвонив по телефону в Москве.
