Установка Откатных Ворот Своими Руками Пошаговая Инструкция

Существует несколько вариантов исполнения ворот, поэтому выбор того или иного их типа зависит от предпочтений владельца строения. Традиционными считаются распашные, которые используются наиболее часто при строительстве различных объектов (описаны здесь). Но, судя по оценкам специалистов, именно откатные конструкции сейчас начинают пользоваться все большим спросом.

Можно выделить 2 разновидности таких ворот – рельсовую и консольную. Первый тип сейчас практически не устанавливается, так как это сопряжено с определенными трудностями в монтаже, да и недостатков у таких конструкций (с практической точки зрения) хватает. Изготовление гаражных ворот своими руками видео? Например, необходимость постоянно обслуживать (чистить) рельсу, ограничения по габаритам въезжающих транспортных средств и ряд других.

Поэтому остановимся на откатных воротах консольного типа. Они значительно удобнее в плане как монтажа, так и дальнейшей эксплуатации.

  1. Особенности
  2. Технология
  3. Схема
  4. Комплектующие (материалы)
  5. Возведение фундамента
  6. Изготовление полотна
  7. Подготовка к сборке ворот

Особенности

  • Возможность установки в любом месте, так как нет ограничений по размерам свободного пространства перед ними.
  • В такие ворота сможет въехать машина любой высоты, если соответствующие конструктивные особенности продумать заранее.
  • Удобство использования. Например, нет сложности в открывании/закрывании при сильных порывах ветра (в отличие от распашных).
  • Универсальность. В зависимости от специфики эксплуатации можно выбрать любые габариты полотна. Ворота могут быть легкими, утяжеленными – вариантов много.
  • Разнообразие внешней отделки. Для этого обычно применяются такие материалы, как сэндвич-панели, профнастил, древесина, металлопрофиль.
  • Привлекательный внешний вид – дополнительный “плюс” таким конструкциям.

Технические решения, применяемые при обустройстве откатных ворот, могут отличаться в зависимости от специфики строения. Поэтому и их исполнение может быть различным. Это, главным образом, зависит от расположения балки, которая может устанавливаться вверху, внизу или посередине.

Понятно, что стоимость этого вида ворот зависит от многих факторов (размеры, материалы и тому подобное), поэтому укажем лишь примерный ценовой диапазон – от 55 000 до 130 000 рублей. Учитывая это, есть смысл соорудить такую конструкцию самостоятельно.

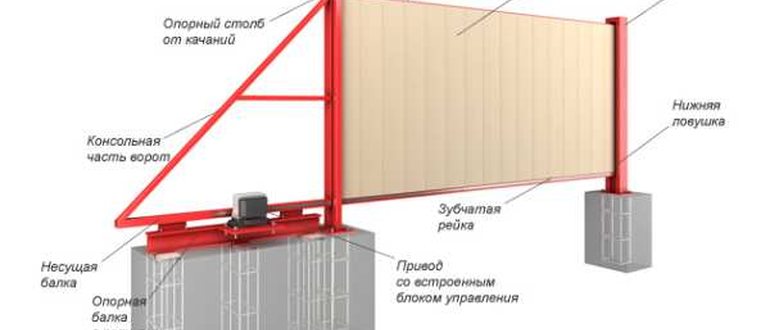

Установка Откатных Ворот Своими Руками Пошаговая Инструкция

Технология

Остановимся только на некоторых особенностях, так как нюансы общестроительных работ расписывать нет смысла.

Схема

Каждый сам разрабатывает чертеж, исходя из местных условий. Необходимо учесть, что не стоит делать такие ворота слишком массивными. Это отразится на удорожании строительства, в первую очередь, за счет фундамента.

Рекомендуется длину полотна рассчитывать, исходя из “формулы” – величина проема х 1, 5 + запас (примерно 20 – 30 см).

В зависимости от того, с какой стороны дома расположены ворота, выбирается направление их отката. При этом нужно учесть наличие свободного места для перемещения полотна по горизонтали.

Установка Откатных Ворот Своими Руками Пошаговая Инструкция

Противовес – половина ширины проема.
По высоте совет такой – чуть ниже забора (примерно на 10 см). А вот крайние столбы должны немного над ним возвышаться.

Оптимальный просвет снизу – в пределах 6 – 7 см. И снег не “надует” на территорию, и очистить труда не составит.

Комплектующие (материалы)

Самостоятельно можно изготовить полотно, подобрать швеллер под основание, эл/двигатель для привода. Куда сложнее с роликами. Лучше их приобрести, причем комплект.

Они продаются 3-х разновидностей. Рекомендации по покупке следующие:

  • комплект большой – если вес полотна более 600 кг, или длина полотна превышает 6 м. Но для частного дома это не нужно. Цена – около 38 000 рублей.
  • средний. При параметрах от 4 до 6 м или 400 – 600 кг. Сэндвич панели для ворот своими руками? Примерно 23 000 рублей.
  • малый – до 400 кг или 4 м. Порядка 10 – 12 тысяч.

На арматуру (сечением 12 мм) придется потратить в районе 1 000 – 1 200 рублей, если учесть некоторый запас. Швеллер можно приобрести за 750 руб/п. м. Его нужно в половину проема ворот.

Труба профильная на каркас для полотна (достаточно 60 х 40 с толщиной стенки 2 мм) и остальные материалы – в зависимости от схемы и выбора.

Установка Откатных Ворот Своими Руками Пошаговая Инструкция

Что лучше: теплый пол или батареи?
Теплый полБатареи

Особо стоит остановиться на двигателе. Его мощность рассчитывается не только в зависимости от веса ворот (в сборе). Нужно еще учесть и вероятность некоторого оледенения поверхности в зимнее время.

Следовательно, общая масса движущейся части конструкции будет увеличена.

Возведение фундамента

Здесь нет ничего нового. По глубине он должен превышать уровень промерзания почвы в данном регионе.

Сначала делается каркас (из швеллера и прутка). Глубина установки его “опор” – не менее 1, 5 м (для обеспечения надежной фиксации всей конструкции). По ширине швеллера выкапывается траншея фундамента.

После установки каркаса в землю его верхняя часть будет “нижним краем” всей конструкции (“нулем”).

При монтаже каркаса следует проверить соответствие его продольной оси линии забора. Прокладка кабелей для электропитания привода производится перед заливкой бетонного раствора.

Установка Откатных Ворот Своими Руками Пошаговая Инструкция

Изготовление полотна

Нужно обязательно сделать внутренние ребра жесткости. По сути, такая конструкция (рама) мало чем отличается от обрешетки, которая устраивается при облицовке стен. Отличие – 2 крайние (несущие) “ноги”.

Подготовка к сборке ворот

Нужно зафиксировать несущие “тележки”. Передняя ставится примерно на 15 см от края проема. По месту они закрепляются сваркой.
Все остальные мероприятия по размещению дополнительных элементов и установке полотна зависят от особенностей конструкции ворот.

Пошаговая инструкция установки откатных ворот своими руками

Установка Откатных Ворот Своими Руками Пошаговая Инструкция

Сегодня откатные ворота вытесняют распашные благодаря значительному снижению стоимости необходимых комплектующих для монтажа.

Конечно, по цене распашные ворота дешевле, но открывать их сложней, ведь створки занимают пространство внутри или снаружи двора, особенно остро это можно почувствовать зимой, когда много снега. Поэтому сдвижные конструкции выигрывают по удобству использования.

Если ваш выбор все же пал на откатные въездные ворота, то благодаря монтажу конструкции своими руками, можно уменьшить затраты и таким образом стоимость будет на уровне с распашными. К тому же, откатной привод для автоматизации обойдется вам в разы дешевле.

Самостоятельно провести монтаж нелегко, но если изучить пошаговую инструкцию, разобраться с техническими характеристиками и ознакомиться с советами профессионалов, то это не составит труда. Для выполнения работ вам будет необходим готовый комплект фурнитуры , в который входят:

  • направляющая шина;
  • две опоры роликовые;
  • опорный и поддерживающий ролики;
  • улавливатель;
  • крышка;
  • кронштейн на 2 ролика.

Советуем тщательно подбирать комплектующие для ворот, соблюдая все нормативные нагрузки во избежание провисания ворот в будущем.
В зависимости от размера и веса конструкции подбираются маленькие, средние или большие комплекты.

Теперь когда мы разобрались с составляющими нашей конструкции, давайте по порядку рассмотрим основные моменты самостоятельного монтажа, а именно, этапы, которые нужно обязательно выполнить.

Последовательность этапов установки откатных ворот

Как говорилось выше, установка откатной конструкции проводится в несколько этапов:

  1. Подготовка фундамента и опорных столбов.
  2. Изготовление закладочного элемента.
  3. Крепление роликового устройства.
  4. Монтаж каркаса конструкции.
  5. Фиксирование фурнитуры для регулировки хода полотна

Технология изготовления фундамента

Сперва нужно определить с какой стороны будут открываться будущие ворота. Закладывать бетонную основу нужно с внутренней стороны, сбоку от проезда. Если откат ворот у вас вправо, фундамент тоже делаем по правой стороне от проезда.

Во время расчета размеров фундамента надо соблюдать определенные параметры. Длинна бетонного основания по принятым стандартам равняется половине ширины проезда. В среднем ширина основания около 40-50 см, а глубина от 0.7-1 м.

Теперь, когда у нас определены основные мерки, можно вдоль забора копать траншею для бетонного основания фундамента.

Важный момент на этой стадии, если столбы вашего забора не могут быть использованы для установки ворот, то нужно предусмотреть закладку столбов опоры к которым в дальнейшем будут крепиться некоторые элементы фурнитуры.

Основные стадии подготовки бетонного укрепления

Когда будет готова основа для залива фундамента, нужно позаботиться об его укреплении. Для этого делаем закладной элемент – конструкцию из опорной балки с приваренной к ней арматурой.

Для осуществления этих работ приобретите швеллер высотой 18– 20 см и арматуру диаметром12-15 мм (при необходимости можно заменить на простые уголки). Прутья арматуры крепим на каркас в области поперечных соединений.

Когда каркас полностью готов, можно размещать его в траншею арматурой вниз так, чтобы швеллер своей боковой стороной прилегал к опорному столбу и был горизонтально расположен в направлении движения створки. На этом этапе важно все проверять строительным уровнем, чтобы конструкция стояла ровно и продольная ось швеллера шла параллельно линии забора, это поможет избежать перекоса воротной системы в дальнейшем.

Если планируете ставить привод для автоматического управления, то на этом этапе нужно проложить провода, предварительно спрятанные в гофрированные трубки.

Для последующей заливки фундамента используем бетонный раствор из цемента, щебня и песка. Бетонировать следует так, чтобы верхняя поверхность закладного элемента оставалась открытой. Готовому фундаменту нужно дать время отстояться неделю, чтобы он застыл и набрал нужную прочность.

После этого можно приступать к монтажу воротной системы.

Установка опорных роликов и полотна

Протяните шнур по длине всего проема, чтобы обозначить будущую линию движения каркаса ворот по которой потом будем выравнивать положение направляющей шины. Натягивать его нужно на высоте 20 см от поверхности дороги и расстоянии 3 см от столба опоры.

На швеллере фундамента, который мы заливали ранее, устанавливаем роликовые опоры. Помните, что концевой ролик размером примерно 15 см, поэтому ближнюю к проему опору отодвигаем, учитывая это расстояние в 15 см, а роликовую опору, которая дальше от проема устанавливаем так, чтобы она при закрывании ворот не выбивала крышку с тыльной стороны направляющей балки.

Разместите опоры в обозначенных местах. На них установите каркас ворот так, чтобы эти ролики прикасались к натянутому ранее шнуру и были параллельны ему.

Если конструкция стала ровно, то можно переходить к укреплению роликовых опор. Это можно произвести 2 способами: приварить их сваркой к швеллеру или закрепить болтами.

Далее в верхней части конструкции на опорном столбе устанавливаем поддерживающий ролик (кронштейн с 2 цилиндрами), который останавливает полотно, в случае если оно начнет съезжать с направляющей или колебаться от порывов ветра. Для этого фиксируем кронштейн на опорном столбе так, чтобы его ролики соприкасались с верхним краем каркаса. Если полотно ровно заезжает, то можно все закрепить болтами или приварить.

На передней части балки зафиксируйте болтами концевой ролик, на задней части – крышку.

Концевой ролик необходим для того, чтобы заезжать на нижний улавливатель, прикрепленный на опорном столбе, чтобы снизить нагрузку с роликовых опор. Ворота doorhan установка своими руками? Крышка на тыльной стороне необходима, чтобы предотвратить попадание снега и грязи внутрь направляющей шины.

Крепим уловители к опорному столбу. Основная функция нижнего улавливателя — частично снять нагрузку с роликовых опор, когда ворота закрыты; верхний улавливатель – удерживать от раскачивания закрытые ворота. Для определения положения нижнего улавливателя нужно соединить его с концевым роликом, когда ворота закрыты.

Верхний улавливатель располагают так, чтобы его скобы касались защитных уголков, когда ворота в закрытом положении.

На этом монтаж можно считать оконченным. Останется только зашить ворота облицовочным материалом и покрасить.
