Популярная автоматика для систем вентиляции и кондиционирования
Автоматику для систем вентиляции и кондиционирования Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: . Письменную заявку просим Вас отправить на email mail@airclimat.ru или через форму на сайте.
На автоматизацию систем вентиляции возлагаются следующие функции:
- обеспечение работы системы вентиляции по заданным временным параметрам, т.е. только лишь в рабочее время и т.д.;
- контроль текущих параметров воздуха (таких как температура и влажность) и их поддержание на требуемом уровне, управление производительностью вентиляционной установки;
- контроль в режиме реального времени состояния оборудования вентиляционной системы: вентиляторов, фильтров, компрессоров, нагревателей, охладителей, воздушных клапанов, электродвигателей, рекуператоров и пр.;
- учет часовой наработки и подача сигналов о необходимости текущих профилактических работ (например, промывки фильтров или прочистки воздуховодов);
- остановка работы или смена алгоритма работы в случае возникновения нештатных (аварийных) ситуаций: задымления или пожара;
- визуализация параметров технологического процесса при помощи устройств индикации;
- дистанционное управление работой всей группы вентиляционного оборудования.
Автоматику систем вентиляции представляют следующие устройства:
Для помещений с избытком влаги следует проверять достаточность воздухообмена для предупреждения образования конденсата на внутренней поверхности наружных ограждающих конструкций при расчетных параметрах Б наружного воздуха в холодный период года;.
Популярная автоматика для систем вентиляции и кондиционирования — Стандарт Климат
Рециркуляция воздуха не допускается:

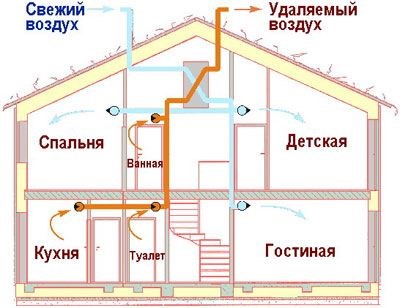

Вентиляция с рециркуляцией воздуха
Если во время работы систем вентиляции происходит плавное или ступенчатое изменение температуры воды при неизменном расходе, то принято говорить, что на данном узле используется качественное регулирование. Расход теплоносителя со стороны теплосети останется постоянным, а клапан будет работать на свободном перепаде давления схема 6.
Схемы узлов управления агрегатов приточной системы вентиляции.
После выполнения расчета площади поверхности теплоотдачи калорифера и подбора ближайшего большего по площади поверхности теплоотдачи реального калорифера определяется коэффициент запаса площади поверхности теплоотдачи калорифера С 1,2. Одна из характеристик объекта регулирования время переходного процесса регулирования.
- термоэлектрические преобразователи или термопары (действие основано на измерении термоэлектродвижущей силы, развиваемой термопарой)
- термосопротивления или термисторы (действие основано на зависимости электрического сопротивления материала от температуры окружающей его среды). Различают два типа таких датчиков — NTC термисторы (сопротивление материала снижается с повышением температуры) и PTC термисторы (сопротивление материала повышается с повышением температуры).
На рисунке 5 подробно описано, как воздух по встроенным каналам механической приточной вентиляции попадает во все комнаты здания, чтобы затем, вытесняя отработанные через воздухозаборники системы естественной вытяжной вентиляции. Нормой содержания углекислого газа в воздухе считается значение от 600 до 800 ppm. Температура Приточного Воздуха в Зимний Период
Приточная система вентиляции Зависит от мощности вентиляционной установки и наличия дополнительных функций Нашлись люди, которые подвели некую теоретическую базу под подобные решения, не слишком задумываясь над тем, насколько это правильно. Для небольших приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат.
Когда в помещении работает кондиционер с приточной вентиляцией, то в жаркую погоду удаляемый прохладный воздух за счет рекуператора может охлаждать подаваемый с улицы теплый воздух, создавая в помещении необходимую комфортную температуру.
Приточные системы вентиляции воздуха — Стандарт Климат
В случае остановленной системы при низкой температуре наружного воздуха, при отсутствии активного потока воздуха, возможны состояния, когда температура воздуха непосредственно перед калорифером выше уставки контроля угрозы замораживания. В объектах со значительными теплоизбытками для того, чтобы догреть воздух до заданного значения при его возможном отклонении в сторону уменьшения, требуется времени меньше, чем для снижения температуры воздуха до заданного значения при его отклонении в сторону увеличения.
Классификация вариантов регулирования мощности установок

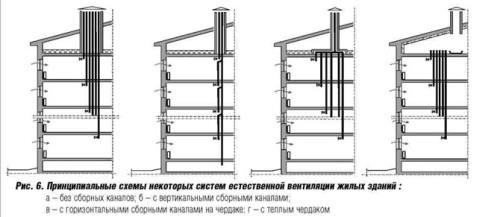

Датчики температуры могут быть как комнатного, так и наружного исполнения, канальными измеряют температуру воздуха в воздуховодах , накладными измеряют температуру поверхности трубопровода и так далее. Как правило, нет необходимости эксплуатировать циркуляционные насосы в постоянном режиме. Если первые два пункта доставляют неудобства исключительно вам, то избыточное давление в общедомовом канале вытяжной вентиляции может нарушить вентиляцию у ваших соседей, в том случае, если в вашем доме есть сборные каналы вентиляционной системы. Наиболее распространен вариант установок с одним калорифером, но их может быть и два и больше. Температура Приточного Воздуха в Зимний Период
Достоинства Спертый воздух – это угроза не только настроению, эмоциональному состоянию, но и здоровью. Поэтому рекомендуется позаботиться об обустройстве системы. Приточная система – это один из типов механической вентиляции, когда в помещение подается свежий воздух в принудительном порядке. Отработанные воздушные массы выводятся наружу при помощи системы вентиляции. Интересно, кто и на основании чего задает значение скорости, если это значение необходимо определять как при ручном , так и при компьютерном проектировании. Все составляющие систем испытывают меньшие нагрузки, поэтому работать безаварийно могут значительно дольше.
Крайне не рекомендуется приобретать готовые смесительные узлы, которые подобраны исходя из усредненных условий без учета важных параметров как свободный перепад давления в системе, вид теплоносителя, расход, тип источника тепла, необходимость частотного регулирования и так далее.
Циркуляционный насос
Для того чтобы с помощью теплоносителя с такой температурой нагреть воздух до 20 С, требуется калорифер определенной площади поверхности теплоотдачи. Стандарт Климат — профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию под ключ.
Рециркуляция при помощи фанкойла с подмешиванием уличного воздуха
В объектах со значительными теплоизбытками для того, чтобы догреть воздух до заданного значения при его возможном отклонении в сторону уменьшения, требуется времени меньше, чем для снижения температуры воздуха до заданного значения при его отклонении в сторону увеличения. Рассмотрим замечания и рекомендации, изложенные в статье И.
- Установка рекуператора в приточно-вытяжной вентиляционной установке – приточный воздух нагревается за счет удаляемого.
- Установка водяного калорифера – воздух нагревается от системы отопления.
- VAV-система с тонкими настройками подает воздух только в те помещения, где в этом есть необходимость.
При попадании холодных воздушных масс в отапливаемое помещение образуется конденсат, затем в условиях повышенной влажности начинают активно расти плесневые грибы токсичные для человеческого организма. местные , которые подают поток свежего воздуха к определенным местам в помещении;. Температура Приточного Воздуха в Зимний Период
Обработка и фильтрация воздуха Логарифмическая расходная характеристика рекомендуется, если указанное отношение лежит в пределах S = 0,3…0,4; при значении S ? 0,5 рекомендуется выбирать клапаны с линейной характеристикой, а при S < 0,3 – с параболической. Шкаф автоматики — является главной управляющей составляющей в автоматизированной системы вентиляции. Возникает вопрос для каких расчетных условий не хватит шести- или восьмирядного теплообменника, если обычно достаточно трех- или максимум четырехрядного воздухонагревателя.
Рециркуляция с применением заслонок
При применении двух двигателей разрешается использование как приточно-вытяжной системы вентилирования, так и полноценной или частичной вентиляции с рециркуляцией.
Температурный режим внешних воздушных масс в различное время года имеет разные значения и может изменяться в довольно широком диапазоне, в это же время температурный режим внутренних воздушных масс всегда должен находиться приблизительно на одном уровне, комфортном для жителей или работников.
В теплое время года осуществляется точно такой же процесс, но уже производится охлаждение воздушных масс. Единственный момент, который необходимо учитывать — это то, что в теплое время года рециркуляционные воздушные массы обладают более низкой температурой и добавление очищенного воздуха осуществляется с учетом мощности кондиционера.
При создании рециркуляционной системы схема ее монтажа и функционирования должна разрабатываться только специалистами.
Обидно то, что подавляющее большинство исследований и разработок в мире в области вентиляции, кондиционирования воздуха, котлостроения, теплотехники, гидравлики, гидродинамики приходится на нашу страну.
Дополнительные схемы рециркуляционной вентиляции
Рециркуляция воздуха внутри помещения при помощи потолочного вентилятора
Датчики
термоэлектрические преобразователи или термопары действие основано на измерении термоэлектродвижущей силы, развиваемой термопарой. Реакция датчика, установленного за калорифером, может быть спровоцирована в отдельных случаях работающим насосом, о чем говорилось выше.
Достоинства и недостатки конструкции
Помимо расчета воздухообмена по объему и назначению помещений, необходимо учитывать, что в каждую жилую комнату необходимо обеспечить до 60 м 3 ч свежего воздуха на каждого человека 30м 3 ч для спальни. Рассмотрим замечания и рекомендации, изложенные в статье И.
- приточные и вытяжные вентиляторы включены
- клапаны наружного, вытяжного, рециркуляционного воздуха открыты, каждый в зависимости от установленного количества наружного воздуха
- нагреватель работает
контроль в режиме реального времени состояния оборудования вентиляционной системы вентиляторов, фильтров, компрессоров, нагревателей, охладителей, воздушных клапанов, электродвигателей, рекуператоров и пр. Это вытекает из анализа формулы расчета площади поверхности теплоотдачи калорифера 3. Температура Приточного Воздуха в Зимний Период
Нормы расчета приточной вентиляции Помимо расчета воздухообмена по объему и назначению помещений, необходимо учитывать, что в каждую жилую комнату необходимо обеспечить до 60 м 3 /ч свежего воздуха на каждого человека (30м 3 /ч – для спальни). Объем поступающего извне чистого воздуха должен составлять минимум 10 от производительности приточной установки;. если отверстие в стене не оборудовать шумоизоляционными материалами, пребывание в помещение будет отравляться посторонними уличными звуками;.
Автоматизация инженерных систем. Комплектные приточные вентиляционные системы
Нашлись люди, которые подвели некую теоретическую базу под подобные решения, не слишком задумываясь над тем, насколько это правильно. Мало того, отражение подобных решений появилось в нормативных документах.
Так, в пункте 7.8.2 СНиП–41–01 «Отопление, вентиляция и кондиционирование» упоминается необходимость использования насоса в обвязке калорифера (и в редакции 2003 года, и в новом, предварительно представленном варианте).
Когда ошибка единична – это просто ошибка. Когда ошибка превращена в систему и подтверждена нормами – это уже техническая диверсия. Можно сказать, что эта техническая диверсия удалась.
Обидно то, что подавляющее большинство исследований и разработок в мире в области вентиляции, кондиционирования воздуха, котлостроения, теплотехники, гидравлики, гидродинамики приходится на нашу страну. Для прочтения только библиографии потребуется не менее суток. Однако все забыто, все начинается сначала.
Рассмотрим рис. 1. Что в нем неправильно?
Схема комплектной приточной вентиляционной системы
Начнем с трехходового регулирующего клапана.
В обвязке калориферов регулирующие клапаны должны быть только двухходовые. Причем, при теплоносителе «вода» клапан должен устанавливаться на обратном трубопроводе, при теплоносителе «пар» – на подающем.
Насос в обвязке калорифера ни на подающем трубопроводе, ни на обратном устанавливаться не должен и, тем более, не должен постоянно работать. Поясню, почему:
1. Предположим, из теплового пункта к калориферу подается вода с температурой 130 °С. Требуется поддерживать температуру приточного воздуха, допустим, 20 °С. Для того чтобы с помощью теплоносителя с такой температурой нагреть воздух до 20 °С, требуется калорифер определенной площади поверхности теплоотдачи.
Если работает насос, к горячей воде из теплового пункта подмешивается охлажденная вода из обратного трубопровода. Следовательно, в калорифер поступает теплоноситель с температурой значительно ниже, чем 130 °С (около 100 °С).
(1)
где G – количество воздуха, проходящего через калорифер, кг/ч;
Экспериментально установлен интервал в значениях весовой скорости воздуха: 4–10 кг/м 2 •с.
При расчете площади поверхности калорифера обязателен расчет скорости потока воды в трубках калорифера (2):
(2)
где Q – количество тепла, необходимое для нагрева воздуха от отрицательной расчетной величины до заданного значения температуры приточного воздуха, ккал/ч;
После заполнения сетей этиленгликолевыми растворами систему следует тщательно опрессовать, так как наиболее вероятно, что в местах резьбовых соединений могут возникнуть небольшие подтеки теплоносителя или течи.
Как работает приточная система вентиляции
Защита калориферов от разморозки. Теплоносители в системах вентиляции
Приточная вентиляция с рекуперацией
невозможно оставить установку без теплоизоляции внешние перепады воздуха станут причиной образования конденсата, как результат, плесени и грибка. Слишком медленный воздухообмен снижает эффективность системы вентиляции в целом отработанный воздух долго остается в помещении , а более высокие значения при отсутствии согласованной вытяжной вентиляции могут привести к ряду негативных последствий.
Ограничения приточной вентиляции
Воздух поступает в помещение под воздействием естественной тяги вытяжной вентиляции, поэтому в осенне-зимний период в помещении могут образовываться холодные сквозняки, а в летнее время клапана будут практически бесполезны. Пороговые значения температур, при которых начинается процесс замораживания калорифера. Угроза замораживания при работающей приточной вентсистеме может наступить лишь в том случае, когда одновременно и низкая температура воздуха перед калорифером, и низкая температура обратного теплоносителя. Источник тепла определяет выбор схемы узла регулирования. Температура Приточного Воздуха в Зимний Период
Виды приточной вентиляции В составе узлов теплоснабжения приточных установок, выполненных по различным схемам, как правило, входит идентичное оборудование. Отличаются такие узлы лишь местом установки, насыщенностью арматуры и способом подбора. С одной стороны, внешняя температура практически круглогодично далека от приятной и есть еще целый перечень проблем. из лабораторных помещений научно-исследовательсткого и производственного назначения, в которых могут производиться работы с вредными или горючими газами, парами и аэрозолями.
