Схемы однотрубной системы отопления
Главный принцип устройства схемы состоит в последовательном подключении отопительных приборов к одному трубопроводу, идущему от источника теплоты. Теплоноситель проходит через отопительный прибор, отдавая часть тепла, поступает в следующий по порядку радиатор.
Таким образом, температура теплоносителя в каждом последующем приборе отопления несколько ниже, чем в предыдущем. При различных условиях, большой протяженности ветви отопления и значительном количестве радиаторов, температура на последних приборах может иметь значение, недостаточное для обеспечения необходимой температуры в помещении.
Подобное построение пользовалось популярностью в СССР в связи с тем, что стоимость энергоресурсов была очень низкой. В централизованных системах отопления поддерживался большой массовый расход теплоносителя с высокой температурой. Кроме того, основная конфигурация однотрубной схемы требует минимального количества материалов.
Однотрубная система является основной схемой устройства отопления с естественной (гравитационной) циркуляцией. При этом комплекс отопления сооружается из труб диаметром от 32 до 50 мм, требуется соблюдение нормативного уклона.
В свое время однотрубная система (также известная как «ленинградка») была усовершенствована. Усовершенствование было направлено на снижение разницы температуры между отопительными приборами и выражалось в сооружении байпаса.
Проектная документация любого здания должна включать разводку отопления при строительстве, однако в случае с дачей и другими личными постройками, все зависит от заказчика и компании реализующей монтаж.
Диагональное подключение радиаторов отопления: плюсы и минусы, схемы для квартиры и частного дома
Нижнее подключение радиаторов отопления
Схемы однотрубной системы отопления | ГрейПей
Замену или ремонт батарей в любом случае придется выполнять с полной остановкой коммуникационной сети. Схватывание шва происходит в течение 3 минут, поэтому на протяжении этого времени требуется соблюдать осторожность, иначе элементы могут искривиться или полностью отвалиться.

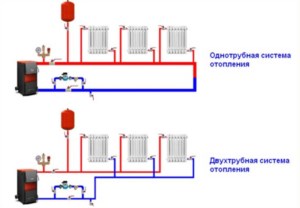

Схема подключения радиаторов отопления при однотрубной системе
