Производственный процесс изготовления профиля для гипсокартона

Станок для изготовления профиля гипсокартона видеоПрофиля для гипсокартона

Бизнес, основанный на производстве металлических профилей под гипсокартон сегодня очень популярен. Такое положение вещей существует потому, что гипсокартонные листы (ГКЛ) широко применяется для внутренней отделки помещений. А для установки ГКЛ используются металлические профили.

Производство профиля для гипсокартона является прибыльным бизнесом. Их изготовление требует соблюдения технологии, а также закупки необходимого оборудования.

Преимущества профилей

Перед тем как начинать производство профилей под гипсокартон, как и любое иное производство, необходимо убедиться в востребованности на рынке производимой продукции. Металлические профиля сегодня очень широко используются в строительстве, так как имеют следующие преимущества:

  • могут использоваться при ведении строительства даже на «плохих грунтах;
  • при использовании профилей можно обойтись без применения тяжелой строительной техники;
  • высокий энергосберегающий эффект материала;
  • экологичность;
  • определенная степень эластичности, позволяющая выдерживать сейсмическую нагрузку, вплоть до 9 баллов по принятой во всем мире шкале Рихтера;
  • антикоррозийные и пожаростойкие свойства;
  • прочность и долговечность;
  • монтаж конструкции можно осуществлять в любое время года.

Обладая такими характеристиками, металлические профиля очень востребованы в любом строительстве. Поэтому бизнес по их изготовлению однозначно будет довольно прибыльным.

Нужное оборудование

Производство профилей для гипсокартона предполагает закупку соответствующего оборудования, состоящего из станков. Такое оборудование выпускает немецкая компания Knauf. Благодаря высокому качеству фирма Knauf и ее станки получили огромное распространение по всему миру.

Станок для изготовления профиля гипсокартона видеоСтанки для изготовления профилей

Такой производитель как компания Knauf производит станки, которые обладают следующими преимуществами:

  • простота управления;
  • отменное качество и высокая надежность;
  • используются для производственных линий различных мощностей;
  • позволяет изготавливать профиля в короткие сроки, а также с минимальными финансовыми инвестициями.

Обладая такими преимуществами, станки компании Knauf, как оборудование для производства металлических профилей используется представителями среднего и малого бизнеса. Производитель, используя оборудование фирмы Knauf, будет изготовлять только качественную продукцию, которая соответствует всем техническим требованиям, предъявляемых к профилям под гипсокартонные листы.
Плюсы станков этой компании заключаются в следующем:

  • одновременный выпуск двух парных изделий;
  • имеется возможность подстройки оборудования с помощью калибровочных клетей;
  • длина изделия неограниченна;
  • надежность и простота конструкции;
  • малогабаритные размеры и небольшая масса станка;
  • возможность установки дополнительного оборудования.

Получаемые на выходе изделия могут использоваться в любой области строительства.

Формирование линии

При создании линии производства профилей нет жестких требований к параметрам арендуемого помещения. Станки можно устанавливать в крупных промышленных помещениях или небольших мастерских.

Обратите внимание! Самым главным аспектом в таком бизнесе является соблюдение технологии производства металлических элементов для создания каркаса под гипсокартонные листы. Именно под нее подбирается все оборудование.

Создание линии по европейским стандартам поможет вам организовать бизнес с высоким уровнем производительности, который к тому же очень быстро окупится.

Станок для изготовления профиля гипсокартона видеоЛиния производства

Использование качественного оборудования и сырья, а также соблюдение технологии производства позволит вам изготавливать качественную продукцию и создать реальную конкуренцию менее добросовестным производителям.
Итак, для организации линии вам понадобится следующее оборудование:

  • профилегибочный модуль;
  • рез пневматической гильотины. Он может быть летучим или стационарным. Разрезает изделия после завершения профилирующего процесса;
  • автоматическая система для управления (АСУ);
  • сенсорная опциональная панель для оператора. С ее помощью можно значительно облегчить процесс ввода параметров для производства изделий и контроля этого процесса.

В зависимости от необходимости линия может производить закрытий или открытый тип продукции.
Станки для профилей могут осуществлять как обкатку изделий, так и пробивку в них отверстий. При этом можно регулировать длину конечного изделия.
Кроме того существуют разные модификации станков, предназначенные для изготовления разных типов профилей. С их помощью можно производить стоечный (50х50, 75х50 и 100х50), а также направляющие профиля (50х40, 75х40 и 100х40).

Требования к сырью

Производство профиля для гипсокартона в качестве сырья использует высококачественную сталь. Это сырье имеет следующие требования:

Станок для изготовления профиля гипсокартона видеоШтрипс

  • сталь должна иметь толщину не менее 0,55 мм;
  • наличие у исходного материала оцинкованного покрытия. Это в дальнейшем позволит продукции успешно противостоять действию различных агрессивных веществ;
  • соответствие стали основным требованиям ГОСТ 14918-8

Обратите внимание! Очень часто недобросовестные производители под видом качественного материала продают недорогой металл с электролитической оцинковкой. Поэтому будьте очень внимательны и всегда требуйте у поставщиков свидетельство, подтверждающее качество покупаемого материала.

Исходный материал берется из рулонной стали путем нарезки ее на штрипс. Из одного штрипса можно изготовить приблизительно 600 металлических реек длиной по 3 м.

Соблюдение вышеприведенных рекомендаций позволит вам наладить прибыльное и высококонкурентное производство профилей.

ГК для производства КНАУФ профилей

Станок для изготовления профиля гипсокартона видео

  • Станок для изготовления профиля гипсокартона видео
  • Станок для изготовления профиля гипсокартона видео
  • Станок для изготовления профиля гипсокартона видео
  • Станок для изготовления профиля гипсокартона видео

Станки для профиля гипсокартона

Станки для производства профилей для гипсокартона серии ГК. Профили систем гипсокартона производятся из оцинкованной стали толщиной 0,5 – 0,6 мм. Они используются для формирования каркасов, различных по конструкции и назначению, в том числе для перегородок, облицовок и подвесных потолков. Каркасы являются жестким основанием для крепления гипсокартонных листов. Прокат профиля под гипсокартон осуществляется из полосы металла заданной ширины и толщины. Длина получаемых изделий не ограничена.

Преимущества:

  • выпуск двух парных видов профилей (направляющий и стоечный);
  • калибровочные клети для тонкой подстройки станка под любой тип и толщину металла;
  • модульная конструкция позволяет легко устанавливать дополнительное оборудование;
  • усиленные подшипниковые узлы, регулируемые направляющие;
  • неограниченная длина получаемого профиля;
  • простота и надежность конструкции;
  • небольшая масса и размеры станка.

Базовая комплектация станка для профиля гипсокартона:

  • профилировочный блок;
  • рама;
  • электропривод
  • кнопочная панель управления (вперед, стоп, назад).

При прокате профилей из полос требуемой ширины и длины отпадает необходимость в гильотине и АСУ, что снижает цену станка для производства профиля и производительность.

Комплектация автоматической линии для профиля гипсокартона:

  • профилировочный блок;
  • рама;
  • электропривод;
  • АСУ — автоматическая система управления с сенсорной панелью управления;
  • счетчик длины;
  • блок управления;
  • Пневматическая фасонная гильотина с летучим резом;
  • Неприводной консольный разматыватель КР-2,0 до 2-х тонн.

Примечание: Компрессор для работы пневматической гильотины не входит в комплект поставки.

Дополнительное оборудование к автоматической линии:

  • устройство для пробивки отверстий для ППН 28х27;
  • устройство для нанесения насечек.

Описание автоматической линии

При работе с рулона необходим один человек. Оператор заправляет полосу, задает системе управления режим работы (длина, количество изделий и скорость). Устройство «летучего реза позволяет увеличивать производительность автоматической линии на 25-30% по сравнению со стационарным резом и на 50% по сравнению со станком без системы управления, уменьшая тем самым себестоимость получаемых изделий.

Сенсорная панель оператора, значительно облегчает процесс ввода и контроля параметров, а так же позволяет вносить в память станка до 10 различных режимов работы.

Дополнительная информация

  • Наши разработчики используют самое современное оборудование, а так же двух- и трехмерные комплексы автоматизированного проектирования, конструирования и анализа технологической подготовки производства;
  • Низкие цены (вся работа от проекта до конечного изделия производится на собственной производственной базе, точный расчет оптимального количества переходов для получения качественного профиля);
  • Безопасность работы станков и линий обеспечивается их производством в соответствии с требованиями ГОСТ 12.2.007-75, ГОСТ 12.2.003-91, ГОСТ 12.2.062-81, ГОСТ 12.2.064-81.

Варианты оплаты:

  • 100% предоплата (станок в наличии);
  • 50% предоплата, 50% по готовности станка (срок изготовления от 1 недели);
  • лизинг;
  • по договоренности.

Пуско-наладка, обучение:

  • Станок не требеует пусконаладочных работ;
  • Проводится БЕСПЛАТНОЕ обучение работе на оборудовании на территории завода.

Гарантия и сервисное обслуживание:

  • от 12 до 24 месяцев;
  • гарантийное обслуживание и бессрочная сервисная поддержка компании-производителя.

Срок эксплуатации:

  • Примерный срок эксплуатации 12-15 лет.

ГК для производства КНАУФ профилей

Скорость проката, м/мин

Толщина обрабатываемого материала, мм

Ширина полосы для ППН 28х27, мм

Ширина полосы для ПП 60х27, мм

Напряжение питания, В

380 (220 для АСУ)

Размеры, ДхШхВ, мм

зависит от комплектации

Комплектация «ГК для производства КНАУФ профилей»

    Станок для изготовления профиля гипсокартона видео

ГК для производства КНАУФ профилей

    Станок для изготовления профиля гипсокартона видео

Асу с сенсорной панелью управления

Станок для изготовления профиля гипсокартона видео

Фасонная пневматическая гильотина с летучими резом

Станок для изготовления профиля гипсокартона видео

Неприводной консольный разматыватель КР-2,0

Станок для изготовления профиля гипсокартона видео

Приводной консольный разматыватель КР-2,0 АСУ

Станок для изготовления профиля гипсокартона видео

до 7 Производительность, м/мин

0.4-0.6 Толщина материала, мм

1.5 Потребляемая мощность, кВт

КНП для производства профиля «кровельный конек» или «ендова»

Станок для изготовления профиля гипсокартона видео

до 15 Производительность, м/мин

до 2,0 Толщина материала, мм

0,75-3,5 Потребляемая мощность, кВт

СПС и СПП для производства С- и П- образных профилей

Станок для изготовления профиля гипсокартона видео

до 10 Производительность, м/мин

0,4-0,7 Толщина материала, мм

2.2-3.0 Потребляемая мощность, кВт

ТЛ для производства тепличных лотков

Станок для изготовления профиля гипсокартона видео

до 15 Производительность, м/мин

до 1,5 Толщина материала, мм

6,0 Потребляемая мощность, кВт

ДК для производства профиля дверной коробки

Выгодная цена на гк для производства КНАУФ профилей в интернет магазине PROBEND. Продажа осуществляется с бесплатной доставкой до транспортной компании и гарантией. Купить очень просто, добавьте в корзину и оформите заказ, или свяжитесь с нашими специалистами по телефону +7 (800) 555-83-36 звонок для Вас бесплатный.

Станок для изготовления профиля для гипсокартона

Для изготовления гипсокартона используют следующее сырье: облицовочный картон, гипс (как природный, так и искусственный), синтетический пенообразователь, модифицированный крахмал. Применение отходов химической промышленности – фосфогипса и борогипса – сопряжено с дополнительными затратами на их очистку от примесей. Вариации веса и гибкости листов достигаются путем добавления в формовочную смесь целлюлозы, поваренной соли, каустическай соды и проч.

  • обычный (сохраняет эксплуатационные характеристики уровне влажности, не превышающем 70%)
  • влагостойкий (способен в течении 10-и часов сохранять эксплуатационные характеристики, если уровень влажности не превышает 85%)
  • огнестойкий (содержит стекловолокно, поэтому не разрушается при повышенных температурах)
  • влагоогнестойкий (сочетает в себе положительные качества влагостойкого и огнестойкого).

  • монтаж подвесных потолочных конструкций
  • монтаж колонн, арок и перегородок, при эксплуатации которых не планируются несущие нагрузки
  • создание ниш и других углублений, различных полок,
  • отделка и выравнивание стен
  • отделка полостей, которые используют для коммуникаций
  • изготовление мебели
  • изготовление декораций в театрах.

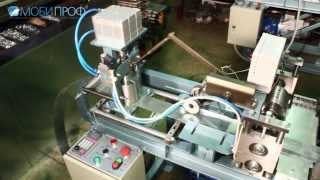

Станок для производства профиля для гипсокартона Мобипроф ГК специализируется в оцинкованных металлических профилей КНАУФ применяемых при монтаже конструкций из гипсокартона.

  • возведения перегородок, колонн, арок, не несущих нагрузок
  • исправления стен
  • отделки коммуникационных полостей (систем безопасности, телефонных средств и т. п.)
  • монтажа потолков различных уровней
  • строительства полок и ниш
  • создания театральных декораций, мебели (стеллажей, шкафов и проч.).
  • Также не следует забывать о настройке и калибровке оборудования. Конечно, с любым станком в обязательном порядке поставляется инструкция – но без наличия соответствующих навыков за настройку своими руками браться не стоит. Это как раз тот случай, когда привлечение специалистов со стороны будет вполне оправдано!

Для производства всех этих элементов применяются специальные станки для профиля для гипсокартона. На сегодняшний день изготовление длинномерных модулей для монтажа конструкций из гипрока является достаточно популярным направлением частного бизнеса.

  1. Осуществление настройки оборудования. На данном этапе вам следует выставить в настройках станка толщину используемого листа в диапазоне 0,3-0,6 мм.
  2. Произведение заправки в устройство заготовки или штрипса, соответствующего выставленной толщине и ширине.
  3. Формирование из заготовки профиля, которое осуществляется в рабочей зоне станка, а также нарезка готовых изделий определенной длины при помощи пневматического ножа.

Пристеночный профиль производится с готовыми отверстиями в центре спинки планки, рассчитанными под дюбеля диаметром 6 мм. Частота расположения отверстий — 260 мм. Поверхность потолочного профиля у основания в результате обработки через станок покрывается насечками, а на боковых частях формируются выпуклые канавки (ребра жесткости), что увеличивает прочность и жесткость заготовки.

Станок для производства профиля для гипсокартона своими руками

Изготовление металлического профиля в домашних условиях – дело хоть и затратное на первых порах, но при этом довольно выгодное. Тем более что оборудование для производства профилей роликовой прокатки можно изготовить своими руками. Об этом далее подробно…Для изготовления станка потребуется: метал, подшипники, токарный станок или знакомый токарь с токарным станком. Обратите внимание на конструкцию и устройство прокатного станка.Станок состоит из стола, на котором закреплен червячный мотор-редуктор NMRVP-063.

Так же на столе закреплено 7 клетей. Первая приемочная клеть уже отображена на этом рисунке:

  1. Корпус клети.
  2. Самоустанавливающийся подшипниковый узел UCST 204.
  3. Самоустанавливающийся подшипниковый узел UCFT 204.
  4. Нижний и верхний валы.
  5. Нижний и верхний прокатные ролики.
  6. Звездочка цепной передачи Z=16.
  7. Направляющие.
  8. Распорки.
  9. Регулировочные болты M12X70.

Чтобы детально ознакомиться с устройством оборудования рекомендуем скачать 3D-модель схемы станка со всеми размерами и описанием узлов. В данном архиве 3D-модель металлообрабатывающего устройства, которую можно разобрать до мельчайшего болтика или шайбочки и посмотреть. Там же можно снять все размеры деталей, а потом реально сделать станок по образцу не хуже чем по чертежам.

Возможно такой формат даже лучше, чем чертежи. Форматы файлов 3D-модели:

Производственный процесс изготовления профиля для гипсокартона

Бизнес, основанный на производстве металлических профилей под гипсокартон сегодня очень популярен. Такое положение вещей существует потому, что гипсокартонные листы (ГКЛ) широко применяется для внутренней отделки помещений. А для установки ГКЛ используются металлические профили.

  • простота управления;
  • отменное качество и высокая надежность;
  • используются для производственных линий различных мощностей;
  • позволяет изготавливать профиля в короткие сроки, а также с минимальными финансовыми инвестициями.

Обладая такими преимуществами, станки компании Knauf, как оборудование для производства металлических профилей используется представителями среднего и малого бизнеса. Производитель, используя оборудование фирмы Knauf, будет изготовлять только качественную продукцию, которая соответствует всем техническим требованиям, предъявляемых к профилям под гипсокартонные листы.
Плюсы станков этой компании заключаются в следующем:

  • одновременный выпуск двух парных изделий;
  • имеется возможность подстройки оборудования с помощью калибровочных клетей;
  • длина изделия неограниченна;
  • надежность и простота конструкции;
  • малогабаритные размеры и небольшая масса станка;
  • возможность установки дополнительного оборудования.

Использование качественного оборудования и сырья, а также соблюдение технологии производства позволит вам изготавливать качественную продукцию и создать реальную конкуренцию менее добросовестным производителям.
Итак, для организации линии вам понадобится следующее оборудование: Принцип действия можно легко понять, посмотрев на видео процесса работы станка в конце статьи. Лист из оцинкованного металла, прокатывается через очередь роликов, каждый из которых отличается по пресс-форме: Производство профилей из оцинкованной стали не требует больших навыков и знаний. Понадобиться специальный профилегибочный станок, который подбирается (или переоборудоваться) под тип профиля, который вы планируете производить. Стоечные изделия устанавливаются на стены, и поэтому к их весу не предъявляются серьезные требования, тогда как ширина делается большей для лучшего контакта плиты с монтажной поверхностью. Длина перечисленных в таблице изделий также различается.

Это объясняется тем, что длина потолочных направляющих соответствует длине потолка, а длина стоек соответствует стандартной высоте жилых помещений.Современное промышленное оборудование комплектуется системой торможения, которая препятствует разматыванию рулона при подаче в прокатный стан под действием инерции.
