Сколько подвесов нужно на один профиль на стену для гипсокартона

Гипсокартон является универсальным строительным материалом и запросто может использоваться для отделки помещений различного функционального предназначения. Причем помимо многогранности использования, ГКЛ обладает такими качествами как простота обработки, легкость монтажа, возможность оформления весьма сложных конструктивных элементов (будь то арка, полочки, камин и т.п.).

Ввиду чего в последнее время все чаще предпочтение отдается именно гипсокартонным системам – как наиболее практичным и функциональным. Однако перед проведением монтажных операций, целесообразно произвести расчет профилей для гипсокартона, а также определить количество сопутствующих комплектующих.

Расчет элементов каркаса

В настоящее время существует два основных метода монтажа ГКЛ: путем их фиксации к заранее подготовленным элементам каркаса (профилям) и бескаркасным способом – с применением клеевых составов. Причем первый вариант, хотя и требует несколько больших финансовых вложений и подразумевает небольшое уменьшение полезной площади объекта, все же остается более востребованным, так как позволяет расположить в свободной технологической зоне (между базовым основанием и изнаночной поверхностью гипсокартона) всевозможные инженерные коммуникации (водопровод, электроразводка) и теплозвукоизоляционные материалы. Вдобавок установка гипсокартона в таком случае считается более простой, а исходные поверхности не требуют предварительного выравнивания.

Вследствие вышесказанного, задачей номер один для исполнителя является непосредственный расчет профилей для гипсокартона, из которых и будет сформирован будущий каркас. И хотя в качестве таких комплектующих могут использоваться даже деревянные бруски (при условии невысокой влажности и ровности базового основания), все же более оправдано рассмотреть методику расчета специализированных профилей, изготовленных на основе оцинкованного материала.

Если проанализировать методику монтажа гипсокартона на стены и потолок, то можно отметить, что несущий каркас для монтажа листовых материалов представляет собой интегрированную комплексную систему, состоящую из направляющих и несущих профилей, ввиду чего методику расчета материалов целесообразно разбить по следующим категориям.

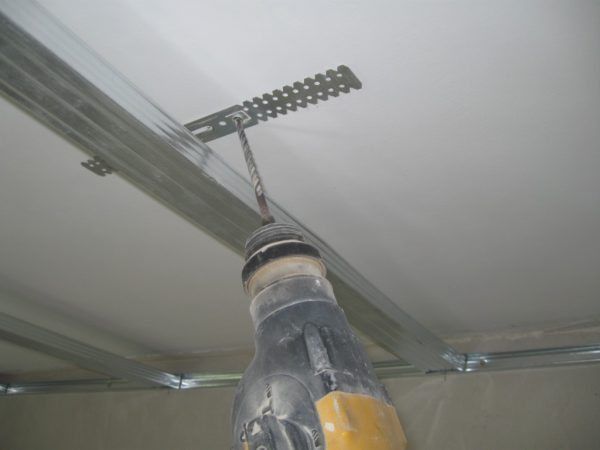

Как крепить подвесы для профиля

Метизы для крепления подвесов - https://goo.gl/bAxkTD Как крепить подвесы для профиля! Видео №31 будет не самым длинны...

Расчет направляющего профиля

По сути дела протяженность направляющего профиля полностью равна периметру отделываемой поверхности (потолок или стена), ввиду чего расчет подобных комплектующих сводится к делению общего периметра на длину одного профиля (обычно 3 или 4 метра) с последующим округлением полученного результата в большую сторону. Причем, для закупки оптимального количества профилей целесообразно придерживаться следующих рекомендаций:

  • Подбирать длину готовых профилей исходя из реальных размеров помещения, минимизируя тем самым количество обрезков;
  • При необходимости вводить в формулу поправочный коэффициент (от 7 до 20%), позволяющий учесть запас, необходимый для компенсации мелких отходов. К примеру, для того чтобы не крепить к ограждающим конструкциям небольшие отрезки материала, а смонтировать цельный кусок.

Расчет несущего профиля

Является более сложным действием и предполагает учет будущих конструкций каркаса.

Для подвесных потолков число профилей рассчитывается по следующему соотношению:

Х = (А : Ш + 1) х (В : 3) х К;

Для стеновых конструкций формула будет иметь вид:

Если же высота стен больше 3 метров, то соотношение преобразуется в следующее:

Х = ((Р : Ш + 4) х H : 3) + Р х К,

где: Х – требуемое число трехметровых профилей;

А – длина, отделываемой плоскости (м);

В – ширина, отделываемой плоскости (м);

Р – периметр, отделываемой плоскости (м);

H – высота стены (м);

К – поправочный коэффициент на обрезку (для площади менее 10 м 2 К=1,275; для площади 10 — 20 м 2 К=1,175; для площади более 20 м 2 К=1,075);

Ш – шаг расстановки несущих профилей (обычно равняется 0,4 или 0,6 м), который подбирается в зависимости от предполагаемой нагрузки на элементы каркаса. Для однослойных систем Ш = 0,6 м, для двухслойных или влагоустойчивых (тяжелых) систем Ш = 0,4 м.

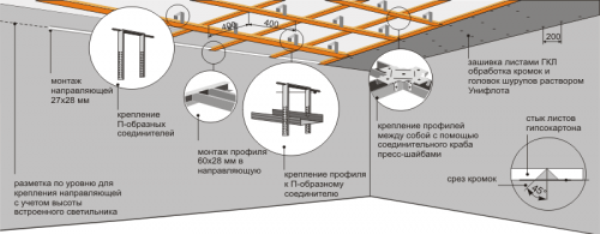

Сколько подвесов нужно на один профиль на стену для гипсокартона

Расчет числа подвесов

Производится из простого соотношения, что на каждом направляющем профиле они размещаются с шагом 0,6 метра. Причем в случае, когда размер отделываемой поверхности не делится на 60, данное значение можно несколько уменьшить, дабы добиться равномерного распределения подвесов по всей длине профиля. Ориентировочно число подвесов можно рассчитать исходя из общей длины несущих профилей (разделив данное значение на шаг = 60 см).

Расчет гипсокартона

Расчет гипсокартона для отделки стен и потолков обычно не вызывает сложностей и включает следующие моменты:

  • Учитываются размеры ГКЛ (обычно 1200х2500 мм или 1200х3000 мм).
  • При отделке небольшого помещения, целесообразно подготовить эскиз и вычислить точное число ГКЛ, а также определить их наиболее оптимально расположение (для минимизации отходов).
  • В случае отделки поверхностей сложных форм, в расчет берется общая их площадь (с учетом выступов и углублений), и к полученному значению добавляется 10-15 процентов. После чего результат делится на площадь одного ГКЛ, и конечное значение округляется до ближайшего целого числа.

Расчет крепежных изделий

Если говорить об определении количества крепежа, то следует отметить, что производится он по следующему алгоритму:

  • Саморезы (длиной 35 – 40 мм) рассчитываются исходя из пропорции 100 штук на каждый ГКЛ;
  • «Клопы – по 2 шт на каждое механическое соединение элементов каркаса между собой;
  • Шурупы с дюбелями («быстрый монтаж»):

1. Для закрепления направляющего профиля (исходя из шага – через каждые 0,4 метра);

2. Для закрепления подвесов (исходя из числа подвесов – по 2 шт. на каждый).

Ну и естественно, выполняя расчет профилей для гипсокартона, и определяя число требуемых комплектующих следует приобретать материалы с небольшим запасом (для компенсации просчетов или поломки).

Видео инструкция по расчету профилей для гипсокартона

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Какое должно быть расстояние между подвесами на потолке из гипсокартона

Помимо каркаса надежность крепления потолка из гипсокартона зависит от подвесов. Чем больше качественно выполненных точек крепления, тем прочнее потолок. Он будет ровнее и не прогнется под тяжестью листа. Кроме того, с помощью потолочного подвеса регулируется высота точки крепления несущего профиля, а значит и положение плоскости потолка.

Сколько подвесов нужно на один профиль на стену для гипсокартонаВиды подвесов

В зависимости от расчета нагрузки на потолок и качества используемых материалов, меняется шаг установки – расстояние между подвесами и профилями. Чем чаще их ставить, тем прочнее потолок.

Виды подвесов для потолка

Основные виды подвесов, которые используются для сборки каркаса для гипсокартона на потолке, следующие:

  • Прямой. Это металлическая профилированная пластина длиной 30 и шириной 3 см с отверстиями и вырезами. Материал изготовления в большинстве случаев – оцинкованная сталь. Толщина варьируется от 0,6 до 1,1 мм. Перед установкой ее изгибают в виде буквы П с параметрами: высота 12,5 см и ширина основания – 6 см. Один подвес рассчитан на нагрузку до 25 кг. Применяется, если между несущим и подвесным потолком расстояние не более 12,5 см (рекомендуется 10 см), а перепад высот между плитами не более 3 см. Применяется и укороченный вариант, обеспечивающий высоту подвеса 7,5 см. Используются подвесы под профиль разной ширины, а также быстроподвесы.
  • Подвес ПП2. Производится из оцинкованной стали толщиной 1,5-2 мм. Изгибается в заводских условиях на специальном листогибочном оборудовании. Выдерживает нагрузку до 45 кг. В домашнем ремонте применяется редко.

Сколько подвесов нужно на один профиль на стену для гипсокартонаПрямой подвес

  • Регулируемые – стержневой и подвес с тягой.

Последний не часто используется в жилых домах. Он рассчитан на большой промежуток между поверхностями. По сути – это кусок 4 мм проволоки, один конец которой загнут петлей, используемой для анкерного крепления, а второй – зафиксирован в зажиме, что прикручивается к профилю. Длина доходит до 1 м. Регулируют отрезанием лишней проволоки. Рассчитан на 25 кг нагрузки. Стержневой также выполнен из проволоки, но снабжен пружиной, выполняющей нивелировку потолка с большей точностью. Это вид часто используется в квартирах.

В продаже имеется регулируемый П-образный крепеж CD-60. Он состоит из двух частей, которыми просто и легко регулировать уровень и высоту конструкции от 5,9 до 10,8 см. Соединяется металлическими шпильками. В конструкции предусмотрено предотвращение скольжения, для удобства выставления и фиксации подвесов. Выдерживает нагрузку свыше 40 кг.

Двухуровневый быстрый соединительный крепеж CD-60 предназначен для соединения уровней каркаса. Соединяется простым защелкиванием профилей.

Виброизолирующие разновидности с особым основанием из микропористого полиуретанового эластомера способны поглощать почти до 90% вибраций конструкций из гипсокартона. Шумоизолирующие свойства в панельных домах сохраняются в течение 10 лет. Применяются при необходимости усиления звукоизоляции.

При необходимости подвес для гипсокартона делают своими руками при помощи подручных средств. Требуется взять отрезок направляющего профиля, надрезать бортики и согнуть под 90 градусов. «Сапог», как его еще называют, удобен, если профиль крепится на стыке поверхностей. Обеспечивает большую, чем у заводского жесткость крепления.

Общий порядок монтажа

Выполняют разметку точек расположения на потолке. Затем согласно разметке просверлить отверстия под крепление к потолку. После этого приступают к монтажу. Крепить дюбелями или анкерными соединениями. Лучше последними, поскольку они удовлетворяют требованиям пожарной безопасности – потолок не рухнет даже, если сгорит пластиковый стакан дюбеля. После фиксации несущих профилей к усикам выполняют проверку плоскости потолка при помощи уровня. После подгонки профили крепятся к подвесам саморезами, а лишние части «усиков загибаются, прижимаются и фиксируются к профилю также саморезами.

Сколько подвесов нужно на один профиль на стену для гипсокартонаРегулируемый подвес

Монтаж регулируемых примерно одинаков. Сначала устанавливают верхнюю тягу. Крепить к потолку анкерами. После того, как профили установлены, подвесы просто надеваются на тягу и вставляются в профиль, некоторые зажимаются. Затем выполняется подгонка длины проволоки для обеспечения требуемой высоты и ровной поверхности гипсокартона. После этого все фиксируется саморезами.

Шаг установки прямых подвесов

Первая рейка потолочного несущего профиля крепится на расстоянии 10-30 см от стены. Соответственно, первый ряд подвесов, точнее их центров, устанавливается на этой линии. Какое расстояние между подвесами вдоль линии лучше? Рекомендуется делать 60 см. Можно и больше (до 1 м), но прочность конструкции при этом пострадает. Если крепеж сделан из тонкого металла, ставят чаще.

Сколько подвесов нужно на один профиль на стену для гипсокартонаСхема каркаса подвесного потолка

Следующий ряд подвесов ставят на расстоянии 40-60 см, поскольку между параллельными профилями делают такое расстояние. Шаг установки – 60 см. Он может быть больше или меньше. Это зависит от толщины металла крепежа и расчета монтажа профилей каркаса, который зависит от толщины листов гипсокартона и требованиям по нагрузке на конструкцию. Некоторые мастера считают оптимальным расстояние 65-70 см при условии, что толщина профиля составляет 0,55 мм. При установке многоуровнего потолка расстояние между подвесами уменьшают.

Геометрия и размеры помещений различны, поэтому между предпоследним профилем и стеной расстояние – более 60 см. В этом случае устанавливают крайний профиль и ряд крепежей на расстоянии 60 см в независимости от оставшегося расстояния до стены.

Шаг установки регулируемых подвесов

Они используются при сооружении потолков с несколькими уровнями. Такие потолки тяжелы. Поэтому повышают жесткость каркаса, а значит снижают расстояние между крепежами. Работа с такими подвесами выполняется мастерами.

Сколько подвесов нужно на один профиль на стену для гипсокартонаУстановка прямых подвесов

Линии установки осей подвесов совпадают с положением несущих профилей. Если сооружается простой потолок, то мастера рекомендуют делать расстояние между крепежами меньше. Первый устанавливается на расстоянии не более 40 см (рекомендуется) от стены, а остальные – с шагом – 120 см. Здесь также учитывают нюансы, связанные с расчетной жесткостью каркаса, весом листов гипсокартона и т. д. Крепят металлическими дюбелями анкерного типа.

На видео показан монтаж потолка на быстроподвесах:

Заключение

Чтобы конструкция из гипсокартона долгое время сохраняла первозданный вид, не экономят на подвесах. Приобретают их в специализированных магазинах и после консультации со специалистами. Они должны иметь ровные вырезы, полностью высверленные отверстия, равномерный окрас и не быть слишком мягкими.

Если планируется возведение потолка сложной конструкции, ищут примерные схемы расположения элементов каркаса, на которых всегда «вычисляют подходящий шаг установки. Также пользуются таблицами для расчета шага установки. В качестве примера укажем рекомендуемые одним из производителей: при нагрузке до 0,15 кН/кв.м это расстояние составляет 90 см, если нагрузка до 0,3 кН/кв.м, то 75 см, а если до 0,5 кН/кв.м – 60 см. В любом случае, лучше перестраховаться и руководствоваться принципом «кашу маслом не испортишь». Выбор регулируемых крепежей лучше отдать на откуп профессионалам.

б) Для подвесов типа ПП: на каждый подвес по два самореза 4,2 х 13 мм. типа «металл к металлу», 1 саморез 4,2 х 25 мм. аналогичного типа и один дюбель SORMAT 6; для потолочных подвесов – 1 саморез 4,2 х 32 или 4,2 х 45 мм., один дюбель SORMAT 8 длиной 40 мм., а для двухуровневых – и 60 мм., плюс число подвесов стоит увеличить. Расчет профиля для обшивки стен в один или два листа заключается в следующем: при обшивке прямолинейной поверхности стен стойки выставляются с зазором в 400 – 600 мм. между серединами, а направляющие, соответственно, во всю длину помещения, не исключая окон и дверей (потому что ведь под ними и над ними тоже идет облицовка). Следовательно, все это имеет примерно вот такой вид (в сценах не показаны подвесы ПП, так как их реалистичное моделирование и расположение заняло бы неоправданно много времени): Широкой линией обозначена рама, которая крепится к стене и состоит из UD-профиля.

Периметр этой рамки составляет 5×2+3×2-0,8 м=15,2 м. Округляем в большую сторону и получаем 16 м. Если мы используем 3-метровые рейки, получаем: 16/3=5(3). Округляем в большую сторону и получаем 6 штук UD-планок на раму. (См. также статью Профиль для гипсокартона: особенности. ) Мы знаем, что стоечные элементы монтируются с шагом 60 см. Дверь разбила стену на две части: 1 м слева и 3,2 м справа (смотрите рисунок в начале статьи). Еще один совет, который поможет вам сохранить некоторую часть средств, отложены на ремонт, это создание правильного расчета по расходу металлических профилей, которые применяются для создания каркаса изделия, который обшивается листами гипсокартона.

Расчеты помогут вам определиться с количеством необходимого профиля, что позволит отказаться от покупки лишнего профиля «на всякий случай, вдруг не хватит». Для расчета CD профилей используется немного другая формула. Вам нужно число, которое означает длину комнаты, разделить на 60 сантиметров, после чего умножить на поправочный коэффициент, который по-прежнему равен 1,2. Также, важно отметить, что все числа, которые вы получаете в результате вычислений, необходимо округлять в большую сторону, так вам хватит профиля еще и на некоторые непредвиденные случаи.

Например, можно будет использовать меленькие кусочки профиля для укрепления каркаса. При использовании клеевого метода соединения ГКЛ, после того как посчитан общий метраж отделки, можно рассчитать и расход клея. На каждом мешке указан расход клея на 1 кв. м. стены. Как правило, одного мешка клея должно хватать на 5-7 кв. м. Прилагаемые ниже приемы и формулы позволят быстро подобрать необходимый комплект гипсокартона, металлического профиля и комплектующих для отделки потолков и стен в зависимости от размеров помещений или поверхностей, подлежащих отделке.

Большинство гипсокартонных конструкций устанавливаются на каркасе, для которого используются металлический или, значительно реже — деревянный профиль. Практически любую конструкцию, будь то — перегородка (стена), облицовка или так называемый навесной потолок можно рассчитать и смонтировать в домашних условиях. При этом основная сложность состоит не в процессе сборки, операции которого унифицированы и требуют лишь однократного заучивания, а в правильном расчете потребности комплектующих и материалов. Боковые стойки облицовок и перегородок устанавливаются и закрепляются на стене, остальные монтируются на определенном расстоянии друг от друга, называемом шагом.

Его размер нужно знать при расчете общего количества стоечного профиля для гипсокартона на стены. Длина стойки подбирается с учетом высоты конструкции. При монтаже потолков направляющие необходимы только для каркаса с одноуровневыми соединителями – крабами.

Чтобы рассчитать нужное количество, для простых одноуровневых потолков просто замеряют периметр соприкосновения потолка со стеной. У многоуровневых потолков (не путать с двухуровневыми каркасами), в том числе сложных конфигураций при расчете направляющих для гипсокартона к вычисленному периметру придется прибавить удвоенную длину контура конструкции, не примыкающего к стенам.
