Делаем шнековый бур своими силами
Все, кто владеет загородным участком, обязательно сталкивался с ситуацией, когда для проведения земляных работ вместо лопаты удобнее было бы использовать бур. Но компактная буровая установка типа мотобура есть не у всех. Тем более, услуги бура требуются редко, чтобы тратить деньги на приобретение дорогой техники, которая потом будет простаивать.
Выход из ситуации есть и он потребует не очень больших физических и финансовых затрат — изготовим компактный шнековый бур самостоятельно.
Итак, для чего может понадобится бур и что не сможет сделать лопата?
Вот несколько ситуаций, с которыми наверняка сталкивались каждый домовладелец. Необходимо сделать сравнительно узкие и глубокие отверстия в земле под:
- сваи фундамента
- столбы ограды
- посадки деревьев и кустарников
- внесение удобрений
- взятие проб грунта
- проверку на грунтовые воды
- … и многое другое
заводской ручной шнековый бур
Как видим, ручной бур — вещь нужная. В строительных магазинах такие изделия стоят в районе 1000-2000 р. Возможно, цена не покажется большой, но часто эта дешевизна является следствием некачественного изготовления. Конечно, есть модели, которые надежнее и дороже, но мы хотим оптимизировать затраты с учетом того, что бур нужен нам довольно редко.
Делаем шнековый бур самостоятельно
Подсчитав все затраты и будущие задачи, решаем делать шнековый бур самостоятельно. Тем более, что для этого не нужно каких-то специальных знаний и дорогих материалов. Но для начала в качестве тренировки изготовим так называемый садовый бур — упрощенный вариант без шнековой плоской спирали.
варианты самодельного ручного шнекового бура
Вот что нам понадобится для изготовления простого садового бура:
- металлическая труба диаметром 2, 5 см, длина 50 см
- металлическая труба диаметром 2 см, длина 150 см
- металлическая пластина размером 0, 5х5х20 см
- сварочная установка
- шлифовальная машина для резки (болгарка)
- диск для резки камня (можно использованный)
Длинная труба будет «телом» бура, короткая — его ручкой. Лучший мотобур для земляных работ рейтинг? Из металлической пластины изготовим буровую головку.
Процесс изготовления садового бура
Изготовление бура происходит в определенной последовательности. Для начала найдите профессионального сварщика. Прочные места сварки частей бура гарантируют, что изделие не сломается при высоких нагрузках в плотных, глинистых слоях грунта.
Из заготовленной металлической пластины вырежете фрагмент размером 2х10 см. Фрагмент будет играть роль буровой головки. Приварите его к торцу трубы длинной 150 см.
Чтобы буровая головка держалась прочно, конец трубы рекомендуем сплющить перед сваркой. С помощью «болгарки» обтачиваем приваренную пластину, сделав ее заостренной и конусообразной.
Вырезаем из металлической пластины две детали размером 3х8 см — это будут режущие кромки. Они нужны для начального врезания в поверхность земли. Кромки привариваются выше буровой головки.
Вырезаем опоры нужного размера для крепления ножей. Ножи следует крепить под углом около 15 градусов к горизонтали. Данный угол оптимален для эффективного погружения шнекового бура в грунт.
самодельный шнековый бур
Диск от «болгарки», предназначенный для резки камня, разделите на две половинки, в каждой сделайте по 2 отверстия для крепления на опорных элементах на стержне. Крепление осуществляется с использованием стальных болтов, гаек и шайб. Проследите, чтобы головки болтов смотрели вниз, это снизит сопротивление и облегчит бурение.
Выступающие в верхней части ножей резьбовые концы болтов с гайками закройте пластиковыми кембриками. Для кембриков можно использовать поливинилхлоридную трубку. Это защитит резьбу и уменьшит налипание грунта.
После закрепления, половинки диска должны образовывать друг к другу угол 30 градусов. Части диска, расположенные ближе к земле, необходимо заострить по кромке.
Вариант изготовления режущей части бура — опоры для крепления режущих инструментов моожно изготовить из разных подручных материалов. Например, из старой автомобильной рессоры, а ножи — из половинок дискового ножа циркулярной пилы. Удобно, чри использовании ножа от циркулярки не придется затачивать режущие кромки.
Последний этап — к верхней части готового бура перпендикулярно к основной трубе привариваем короткую трубу-ручку, к которой будем прикладывать усилия в процессе бурения. На стойке бура яркой краской можно нанести мерные риски, что позволит быстро и точно определять глубину пробуренного отверстия.
Что может наш новый самодельный бур?
Описанная выше технология создания шнекового бура позволяет изготовить оборудование, с помощью которого производятся выработки глубиной до 1, 5 м. Ширина отверстия зависит от размеров режущих элементов. Время бурения в среднем занимает 15-20 минут. Усилия, прикладываемые человеком в процессе бурения, значительные.
Для защиты рук рекомендуем надеть на ручки бура фрагменты мягкого резинового шланга.
бурение глубиной до 1, 5 м
Ручной садовый бур своими руками
Для бурения скважины или земляных работ бур может стать незаменимым инструментом. Из нашей статьи вы узнаете, как сделать бур своими руками. Мы рассмотрим основные варианты его изготовления, особенности рабочего процесса.
Также будут приведены практические рекомендации и советы.
- Изготовление штанги
- Ручка и ее особенности
- Ножи
- Вариант 1. Бур для дрели для земляных работ? Из листового металла
- Вариант 2. Из диска циркуляционной пилы
- Вариант 3. Спиральный бур
- Вариант 4. Ложковый бур
Пробурить большое количество ямок для посадки кустарников или деревьев либо для установки столбов забора, а также пробурить скважину для воды можно при помощи бура для земляных работ. В хозяйстве этот инструмент может вам неоднократно прийти на помощь. Как же изготовить бур своими руками, рассмотрим подробнее.
Для изготовления бура нам понадобятся следующие инструменты:
- сварочный аппарат;
- угловая шлифовальная машинка;
- дрель с набором сверл по металлу.
Конструкция бура предельно проста, он состоит из:
- штанги
- ручки
- ножей
Рассмотрим вопросы изготовления всех составляющих и начнем с самого простого.
Изготовление штанги
Штанга — это металлический стержень или труба, на которую крепятся ножи и рукоять. В зависимости от того, для каких целей вам нужен бур, необходимо подбирать материал для изготовления штанги.
Если вы планируете использовать бур для выкапывания ямок под саженцы или столбы для забора, то вполне будет достаточно обрезка трубы или металлического стержня длиной от пола и до вашей грудной клетки (1–1, 2 м).
Если бур необходим для того, чтобы сделать скважину, то штангу нужно будет модернизировать. Это связано с тем, что бурение необходимо проводить на большой глубине, поэтому систему нужно изготовить с возможностью наращивания. Вот несколько вариантов, как можно это сделать:
- нарезать резьбу на секциях штанг и сращивать их при необходимости с помощью соединительных муфт. Для предотвращения несанкционированного раскручивания необходимо фиксировать соединение с помощью шплинтов;
- на одном конце штанги можно приварить гайку, например, 20М, а к другой штанге болт 20М. Необходимо предусмотреть и возможность фиксации резьбового соединения;
- взять небольшие отрезки трубы чуть большего диаметра, чем штанга, и наварить их с одного края. В них вставляется новая штанга и просверливается сквозное отверстие для болтового соединения.
Таким образом можно подготовить необходимое количество соединительных секций.
Бур должен легко входить в почву, поэтому нижнюю часть нужно сделать острой. Более продвинутый вариант можно изготовить путем наваривания на нижнюю часть штанги старого сверла.
Ручка и ее особенности
Для изготовления ручки потребуется отрезок трубы длиной примерно 40 см. Диаметр подберите такой, чтобы при обхвате рукой вам было удобно ее держать.
Перед креплением ручки сожмите верхний край штанги в тисках, чтобы придать ей овальную форму. Приварите ручку перпендикулярно штанге.
Самая важная часть в буре — это ножи. От их конструкции будет зависеть, с какими трудозатратами можно проделывать отверстия в земле. Материал, из которого они будут изготавливаться, должен быть твердым и упругим.
Вариант 1. Из листового металла
Самый простой нож для бура можно изготовить из листа железа. Для этого на бумаге нужно начертить круг по размеру диска для ножа. Вырезать его ножницами.
Полученный шаблон прикладывается к металлической пластине и обводится маркером.
Теперь необходимо вырезать обведенный круг из металла. Можно это сделать с помощью болгарки и затем обработать края. Не забудьте в центральной части сделать отверстие под штангу.
Итак, заготовка под нож вырезана. На следующем шаге на подготовленной заготовке необходимо наметить сектор и вырезать его. Заточите режущую поверхность и отогните ее вниз (примерно на 30–40°) .
Осталось приварить изготовленный нож к штанге. От нижнего края изделия нужно отступить примерно 10 см.
Вариант 2. Из диска циркуляционной пилы
Более усовершенствованную модель можно изготовить из старого диска циркулярной пилы. Для этого его необходимо распилить пополам и половинки приварить к штанге под углом 30–40° относительно друг друга. Обратите внимание, что зубцы должны располагаться по ходу вращения бура.
Такой усовершенствованный агрегат позволит даже перерезать корни небольшого диаметра.
А вы знаете, что бур можно усовершенствовать? Для этого нужно взять диск небольшого диаметра, тоже разрезать его пополам. Заточить края и приварить их параллельно лезвиям ножа ниже на штанге.
Это приспособление называется подрыхлитель и позволяет крошить плотный грунт. Можно изготовить еще один подрыхлитель меньшего диаметра и установить его еще ниже.
Вариант 3. Спиральный бур
Изготовить спиральный бур своими силами сложнее. Однако можно на пунктах приема металла поискать подходящие для этой цели предметы. Например, может подойти рыбацкий бур или шнек от сельхозтехники подходящего диаметра. Необходимо только отрезать его необходимой длины, заточить края и приварить к штанге.
Спиральный бур можно использовать при забивке скважины для воды.

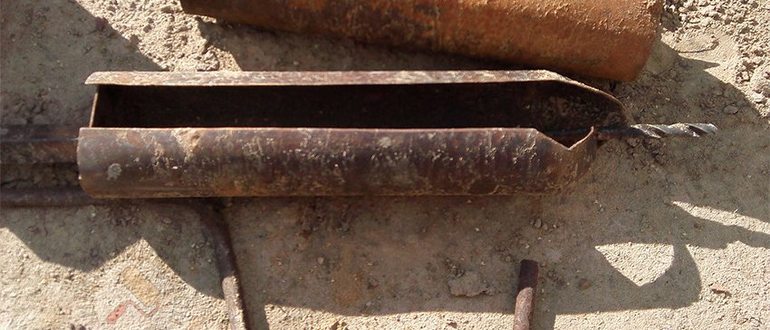

Вариант 4. Ложковый бур
Ложковый бур предназначен в первую очередь для бурения скважин под воду с одновременной установкой обсадной трубы. Лучший ручной бур для земляных работ? Для его изготовления нужно взять отрезок трубы (примерной 70–100 см) и по его длине сделать прорезь. В нижней части можно вварить старое сверло. Особенностями бура-ложки является то, что его крепление верхней части к штанге смещено относительно оси примерно на 10–15 мм. При этом вваренное сверло и штанга соосны.
Таким образом, при бурении диаметр скважины будет больше диаметра самого бура.
Осталось по ходу вращения заточить режущую кромку. Срезаемый грунт будет оставаться внутри полости цилиндра и бур периодически необходимо освобождать от породы.
С помощью ручных буров можно сверлить отверстия в рыхлых породах, но в каменистой местности данный инструмент не пригоден. Из всех перечисленных вариантов с мелкими камнями может справиться спиральный бур.
Итак, рассмотрены четыре различных варианта изделий, которые можно изготовить самостоятельно. Первые два больше подойдут для выкапывания ямок под столбики и саженцы, последние два больше «специализированы» для бурения скважин под воду. Какой вариант больше подойдет вам — выбирайте сами.
