К очевидным недостаткам гофрированных воздуховодов из алюминия относят высокое аэродинамическое сопротивление и, как следствие, возникновение шума во время работы вентиляции, а также значительный уровень потерь давления из-за гофрированной поверхности.

Выбираем воздуховод: круглый или прямоугольный — рекомендации

Их можно эксплуатировать в условиях относительной влажности воздуха, не содержащего примесей, до 80 и при температуре не более 80ºС. Какие материалы разрешено использовать для герметизации стыков воздуховодов, официально изложено в СНиП 3.

Советы по самостоятельному монтажу вентиляционных систем / Вариант-А

Все многообразие конфигураций вентиляционных сетей выполняется из очень ограниченного ассортимента деталей, в котором прямые участки воздуховодов в среднем составляют около 70 общей поверхности, остальное приходится на отводы, переходы, тройники и крестовины, нестандартные детали фасонину. Более детально данный вид соединения описан в видео.

Ниппель. Достаточно простой и быстрый способ соединения, при котором детали соединяются при помощи небольших стальных патрубков. Стыки герметизируются.
Бандаж. Торцы труб отбортовываются, сверху на них надевается бандаж со специальным углублением. Для герметичности бандаж заполняется мастикой.
Раструб. Детали вставляются друг в друга благодаря наличию сужения или расширения в торце одной из них.

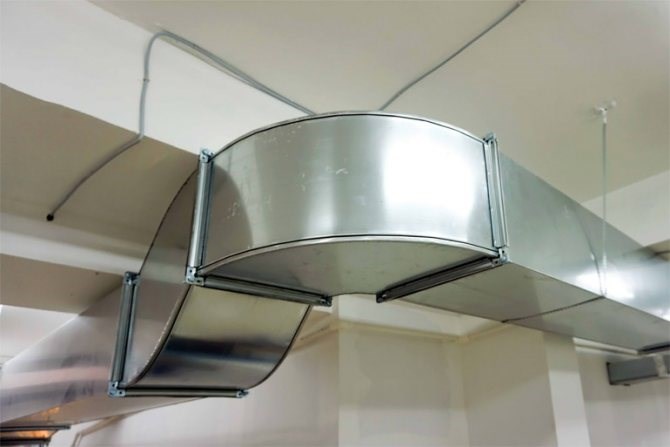

Этот способ соединения довольно сложен и трудоемок, предполагает использование дополнительного крепежа, но при этом совершенно незаменим, например, при использовании воздуховодов из черной стали, для соединения деталей в системах пневмотранспорта. Такие соединения используют при монтаже плотных воздуховодов, с высоким уровнем требований. Шина и Уголок Для Воздуховодов

Как соединить воздуховоды: популярные виды соединения Поговорим о различных формах воздуховодов. Такие воздуховоды соединяются достаточно просто, так как есть широкий выбор специальных соединительных деталей и переходников в разнообразных вариациях и размерах. От их умения и навыка зависит количество фасонины, а следовательно, безотходность производства и стоимость изготовления.

Будет ли система плотной а следовательно, и воздуховоды , зависит от качества изготовления плотность фальцев, герметизация шины, качество сварного стыка и качества монтажа герметизация стыковых соединений.

Соединители воздуховодов плоских и круглых — купить в интернет-магазине 220 Вольт

С другой стороны для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Вытяжка с воздуховодом является дополнительной воздухоочистной системой обычно принудительного типа.

Особенности современного монтажа систем вентиляции | АВОК

Контролем являются результаты пусконаладочных работ, которые показывают объемы утечек и подсосов или на промежуточных этапах результаты аэродинамических испытаний отдельных участков воздуховодов стояк, магистраль. Для сварного стыка необходима достаточная толщина стали или алюминия от 1,5 мм.

ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
ТУ-36-736-93 «Воздуховоды металлические»;
ТУ-4873-193-04612941-99.

Этот способ соединения довольно сложен и трудоемок, предполагает использование дополнительного крепежа, но при этом совершенно незаменим, например, при использовании воздуховодов из черной стали, для соединения деталей в системах пневмотранспорта. Наиболее распространенные фальцевые и сварные методы монтирования вентистемы. Шина и Уголок Для Воздуховодов

Фланцевое соединение воздуховодов Из фитингов колена имеют вертикальное и горизонтальное исполнения, тройники — только одно — горизонтальное. Что, впрочем, не мешает ориентировать их вертикально. Они выдерживают высокие температуры и очень долговечны, поэтому на производствах чаще устанавливают вентиляцию из нержавеющей стали. Здесь воздуховодные каналы вмонтированы в стены, в комнаты выходят только вентиляционные отверстия.

Типы воздуховодов

Такие системы монтируют по индивидуальным заказам, преследуя решение эстетических, дизайнерских задач. Для придания дополнительной защиты сварному соединению, фланцы рекомендуется тщательно прокрашивать.

Соединение пластиковых и гибких воздуховодов

Этот способ соединения довольно сложен и трудоемок, предполагает использование дополнительного крепежа, но при этом совершенно незаменим, например, при использовании воздуховодов из черной стали, для соединения деталей в системах пневмотранспорта. Для крепления воздуховодов применяется оцинкованная перфолента.

На отдельном фальце с двойной отсечкой и защелкой (относится к типу соединения, в котором не используют фланцы);
На поперечном, угловом либо лежачем фальце;
При помощи специальной планки или рейки;
Внахлест;
Отбортованный стык встык.

Контролем являются результаты пусконаладочных работ, которые показывают объемы утечек и подсосов или на промежуточных этапах результаты аэродинамических испытаний отдельных участков воздуховодов стояк, магистраль. Обнаружив ошибку или неточность в тексте или описании товара, выделите ее и нажмите Shift Enter. Шина и Уголок Для Воздуховодов

Бандаж Если Вы хотите изменить уровень воздуховода, рекомендуем применять вентиляционную утку. Она осуществляет небольшое смещение, когда прямая прокладка воздуховода невозможна. Например, при обходе каких-либо препятствий под потолком – поперечно проходящие трубы или бетонные балки. Альтернативным решением для изготовления утки служит использование двух полуотводов по 30⁰ или 45⁰. Если параметры воздуха выше указанных пределов, используют также нержавеющую сталь и, кроме того, углеродистую сталь толщиной 1,5 2,0 мм. Все многообразие конфигураций вентиляционных сетей выполняется из очень ограниченного ассортимента деталей, в котором прямые участки воздуховодов в среднем составляют около 70 общей поверхности, остальное приходится на отводы, переходы, тройники и крестовины, нестандартные детали фасонину.

Соединители воздуховодов

Гарантия 12 мес.

Современные проекты систем вентиляции и кондиционирования воздуха, направленные на решение задач воздухообмена и поддержания температуры, а также на контроль влажности, чистоты приточного воздуха, очистки и утилизации примесей вытяжного воздуха, интеллектуальные системы контроля и управления работы, требуют качественного и высокотехнологичного монтажа.

Соединение в раструб

Шибер

Шиной соединяют воздуховоды, которые используются для транспортировки не горячих, химически инертных воздушных масс.

Соединение воздуховодов муфтой или ниппелем

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Вентиляционный адаптер используется для присоединения вентиляционных решеток квадратного или прямоугольного сечения. выше стоимость, чем у гофры дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена ;. Вентиляционный адаптер Задавайте мне вопросы, отвечу всем!

Как устроен турбодефлектор, в чем плюсы его применения, и как его сделать самому?

В следующих статьях будут рассмотрены методы креплений, способы поточного монтажа, методика индивидуальных испытаний систем, пусконаладочные работы и сдача в эксплуатацию. Без таких элементов практически невозможно выполнить быстро и качественно монтаж, поскольку изготовление таких деталей занимает достаточно много времени.

Еврошина

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5 2,0 мм с соответствующим защитным покрытием. Соответственно, в отличие от круглой, прямоугольная труба входит внутрь любого фитинга. Будет ли система плотной а следовательно, и воздуховоды , зависит от качества изготовления плотность фальцев, герметизация шины, качество сварного стыка и качества монтажа герметизация стыковых соединений. Эти особенности должны учитываться при выборе металла для изготовления воздуховодов. Шина и Уголок Для Воздуховодов

Прямоугольная врезка На сегодня мы имеем единственный документ, который оговаривает условия монтажа, – СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Этот документ во многом устарел, не учитывает современные условия, материалы и оборудование. Если размер стороны конструкции 500мм и более систему оборудуют дополнительными монтажными скобами. Но есть весьма актуальная область применения раструбного соединения это устройство вытяжек с естественной тягой для котлов и каминов.

Соединение круглых воздуходов

Воздуховодные трубы и фитинги стыкуются не как в канализации: гладкий конец – труба вставляются в ответную часть – раструб.

К ним относятся отводы-колена под прямым углом или 45°, тройники (есть исключение – фланцевый тройник: артикул ТФП), и угловой соединитель круглой трубы с прямоугольной: артикул СККП.

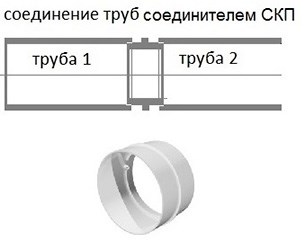

Сами трубы соединяются между собой соединителем СКП. Он имеет внешний диаметр, как у фитингов и точно так же входит внутрь круглой трубы.

Фитинги соединяются между собой соединителем FC – отрезком трубы. Который Вы можете отпилить от лишних остатков своих воздуховодов, а не покупать специально.

Более подробно схема соединений круглых труб и фитингов с указанием артикулов приведена ниже.

Пример монтажа углового соединителя круглой и прямоугольной труб СККП:

Несколько слов о гибких гофрированных алюминиевых воздуховодах, широко применяемых в вентиляционных системах.

Они имеют ряд неоспоримых преимуществ перед жёсткими пластмассовыми:

Простота монтажа благодаря способности гнуться в любом направлении. Позволяют реализовать более компактные решения в сравнении с жесткими воздуховодами. Часть фитингов, как отводы, вообще не нужны;
Компактность складирования в сложенном состоянии (примерно в 6 раз меньше развернутой длины;
Высокая коррозионная стойкость алюминия в сравнении со стальными воздуховодами;
Стойкость к высоким температурам (до +250°С), к возгоранию;

Соединяются при помощи соединительных элементов SK из полистирола соответствующего диаметра.

Выпускаемые диаметры от 80 до 315 мм, наш ассортимент пока 100, 125 мм. Остальные – под заказ. Максимальная длина в развернутом состоянии – до 3-х метров.

Виды фальцевых и сварных соединений металлических воздуховодов 1 на простом лежачем фальце; 2 на фальце с двойной отсечкой; 3 на угловом фальце; 4 на поперечном фальце; 5 на фальце с защелкой; 6 соединительной планкой; 7 на зигах; 8 встык; 9 встык с отбортовкой; 10 внахлестку; 11 угловые.

Подготовка к монтажу

Способы соединения

Форма воздуховода и канал его прокладки выбираются исходя из пространства, в котором можно незаметно его спрятать. Это, как правило, угол стены и потолка или скрытая за фальшпанелью область.

Компоненты вентиляционных систем.

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Применение тканных воздухораздающих воздуховодов позволяет решить вопросы равномерной раздачи воздуха и украсить дизайн. Для транспортирования воздуха с температурой до 80 С и относительной влажностью до 60 в качестве материалов при изготовлении воздуховодов используют. Фланцевые соединения Задавайте мне вопросы, отвечу всем!

Как спрятать воздуховод кухонной вытяжки: способы декора

простота соединения для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы. Без таких элементов практически невозможно выполнить быстро и качественно монтаж, поскольку изготовление таких деталей занимает достаточно много времени.

Утка прямоугольная

Контролем являются результаты пусконаладочных работ, которые показывают объемы утечек и подсосов или на промежуточных этапах результаты аэродинамических испытаний отдельных участков воздуховодов стояк, магистраль. Стыковка деталей воздуховода при помощи установки бандажа применяется на химических производствах.

Воздуховоды с прямоугольным сечением Сначала надо определиться с формой сечения воздуховода и его размером:
– круглые, диаметром 100 и 125, реже 160 мм;
– прямоугольные сечением 120х60 мм, 204х60 мм.
Размер выбираемого сечения определяется размерами помещения. Реечный метод монтирования с зубчатыми рейками, применяется довольно редко, так как во время работы создает много шума. Сюда же относят регулируемые решётки и устройства, дозирующие объём удаляемого воздуха так называемые анемостаты ; жёсткие трубы и фитинги из пластмассы круглого или прямоугольного сечения.
