Шибер для вентиляции: устройство, цели применения, альтернативы

Поворотные задвижки не так широко распространены по сравнению с предыдущим вариантом. Функционирование основано на пруте, который расположен в центре. На нём устанавливается металлический лист с вращением вокруг собственной оси. За счёт этого пространство регулируется, перекрывается при необходимости.

Это простая конструкция, которую без проблем можно изготовить собственными силами. Но движущаяся часть механизма не может похвастаться высокой надёжностью. Требуется периодическая замена, связанная с дополнительными тратами.

Для установки применяют раструбный и фланцевый метод. Различия кроются в элементах для крепления, которые становятся актуальными в каждом случае.

Шибер Для Воздуховода Круглого Сечения • Конструкция шибера
Помимо общей информации о вентиляционных системах и конструктивных особенностях реализуемых составных частей вы можете узнать стоимость нашей продукции, в том числе и на шибер цена которого зависит от размера и модели механизма.

Условия эксплуатации Используемые материалы
Температура до 40 градусов Герметизирующая лента ‘Герлен’
Температура до 70 градусов при круглом сечении воздуховода Мастика ‘Бутепрол’
Температура до 60 градусов при круглом сечении воздуховода Термоусадочные манжеты, термоусадочная лента

Шибер для вентиляции: что это, классификация и конструкция

Виды и устройство шиберных задвижек

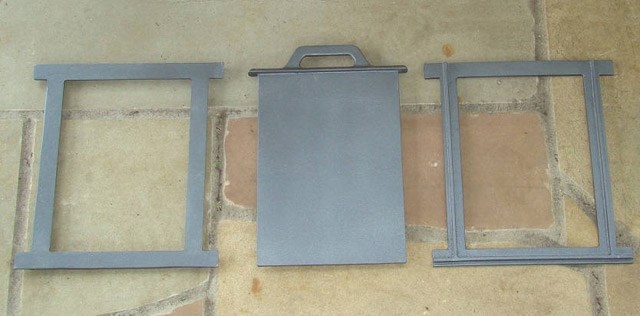

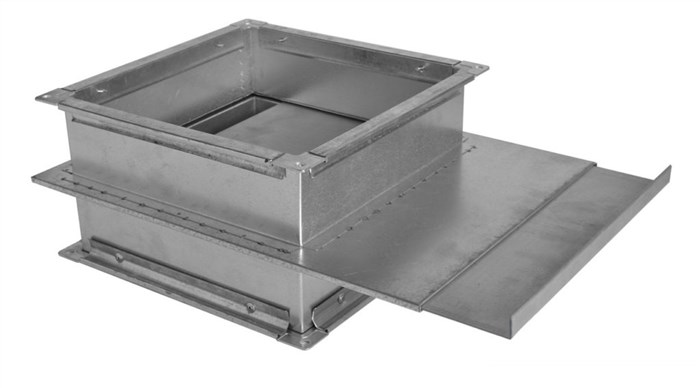

Выдвижной клапан представляет собой прямоугольную пластину, которая перемещается по специальным пазам в корпусе устройства. Корпус шиберной задвижки для вентиляции повторяет форму воздуховода.

Шибер цена

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Благодаря такому свойству шибера, им пользуются при обогреве помещения газом, углем, нефтепродуктами и т. Для декоративного оформления выходов вытяжных вентиляционных систем бытовых, общественных и промышленных зданий. Шиберы для вентиляции в Москве купить недорого в интернет магазине с доставкой | 40NOG Задавайте мне вопросы, отвечу всем!

Шибер для вентиляции: что это, как устроен, виды и конструкции, особенности монтажа

Дело в том, что пропускная способность воздухопроводов тем больше, чем больше разница температур внутри здания и на улице. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа.

Шибер для вентиляции: устройство, цели применения, Учебник сантехника

Тип установки приточно-вытяжная с рекуператором, тип рекуператора пластинчатый, подключаемый воздуховод круглый, максимальный воздухообмен 1100 м час, диаметр канала 250 мм, 200 мм, 125 мм, потребляемая мощность 0. Шибер задвижка используется в системе одностенных дымоходов.

  • Подвес либо опора, крепящие воздуховод, не должны приходиться на фланец.
  • Все болты должны размешаться с одной стороны от фланца.
  • При горизонтальном положении фланца болты должны находиться сверху от него, гайки — снизу.

Условия эксплуатации Применяемые материалы Транспортировка воздуха с температурой до 70 градусов Поролон, полимерный мастичный жгут, различные виды резины включая пористую Транспортировка воздуха с температурой свыше 70 градусов Асбестовый картон, асбестовый шнур Транспортировка паров кислот Кислотостойкая резина. Прикрывая шибер, можно увеличивать или уменьшать сечение дымового канала. Шибер Для Воздуховода Круглого Сечения

Шибер для вентиляции: что это, виды, характеристики, применение и принцип работы, монтаж Пожарные клапаны предназначены для оперативной остановки естественной или принудительной вентиляции при возгорании, а также, наоборот, для массированной подачи воздуха к путям эвакуации людей. Шибер обычно устанавливается на первом метре дымоходной трубы и служит для регулировки уровня тяги в дымоходе, что обеспечивает максимальную производительность Вашего отопительного прибора. В одном из кирпичей, выложенных во втором ряду, нужно создать паз для ручки для задвижки камина, печки.

Установка шибера

Любой вид устройства можно установить своими силами. Различают два способа монтажа:

Что лучше: теплый пол или батареи?
Теплый полБатареи
  • в раструб, то есть прямоугольный (круглый) шибер вставляется в вентиляционную трубу без какой-либо дополнительной фиксации. При установке в раструб важно надежно герметизировать место стыка. Материал для герметизации подбирается исходя из температурного режима проходящего воздуха:
  • при температуре менее 40ºС можно использовать герметизирующую ленту типа «Герлен»;
  • если температура в дымоходном канале увеличивается до 60ºС, то рекомендуется применять термоусадочные ленты или манжеты;
  • при достижении 70ºС и более качественную изоляцию дает мастика, например, «Бутепрол»;

При использовании фланцевого соединения необходимо учитывать определенные особенности:

  • элементы, фиксирующие дымоотвод, должны располагаться выше или ниже задвижки. Недопустимо крепление дымоходной трубы в месте установки устройства;
  • все фиксирующие прямоугольный (круглый) шибер болты должны находиться исключительно с одной стороны от установленного фланца.

Фланцевое соединение так же требует дополнительной герметизации. Выбор материала, как и в предыдущем случае, зависит от температуры проходящего воздуха:

  • если теплый воздух не достигает отметки в 70ºС, то можно применять пористый поролон, мастику или резину;
  • при достижении температуры воздуха более 70ºС рекомендуется использовать исключительно асбестовый шнур или картон. Именно этот материал отвечает всем требованиям пожарной безопасности.

Главное правило при монтаже задвижки – четкое выравнивание устройства в уровень горизонта. При допуске перекосов устройство не будет корректно выполнять возложенные на него функции.

Шибер можно приобрести в специализированных магазинах или, имея определенные навыки, изготовить самостоятельно. Подбор и монтаж устройства не вызывают проблем даже у неопытных мастеров.

Шибер Для Воздуховода Круглого Сечения • Конструкция шибера
Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

Шиберы вентиляционные круглые в Санкт-Петербурге купить недорого в интернет магазине с доставкой | 40NOG

Расчёт размера
Таким образом, дроссель-клапан представляет собой более совершенный механизм, обладающий чувствительным контролем, пользующимся хорошим спросом среди населения.

Конструкция шибера

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Даже при сравнительно невысоких скоростях потока воздуха частично закрытый клапан, порождая завихрения, становится источником сильного шума. Оборудование представляет собой металлический лист, который в зависимости от размера воздуховода передвигается. Беc фланцевое соединение Задавайте мне вопросы, отвечу всем!

Принцип действия

Шиберы предназначены для регулирования производительности вентиляторов САА и балансировки вентиляционной сети. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа.

Классификация шиберов

Условия эксплуатации Применяемые материалы Транспортировка воздуха с температурой до 70 градусов Поролон, полимерный мастичный жгут, различные виды резины включая пористую Транспортировка воздуха с температурой свыше 70 градусов Асбестовый картон, асбестовый шнур Транспортировка паров кислот Кислотостойкая резина. Вентиляционный шибер широко применяется в системах вентиляции.

  • в специально оборудованном щелевом канале. Шиберы в обечайке используются для вентиляционных каналов малого диаметра;
  • на металлических уголках, являющихся направляющими (для дымоходов большого диаметра).

Условия эксплуатации Используемые материалы Температура до 40 градусов Герметизирующая лента Герлен Температура до 70 градусов при круглом сечении воздуховода Мастика Бутепрол Температура до 60 градусов при круглом сечении воздуховода Термоусадочные манжеты, термоусадочная лента. Круглая система каналов для приточно-вытяжной системы вентиляции. Шибер Для Воздуховода Круглого Сечения

Особенности сотрудничества с Вент Центром Данный элемент конструкции установлен на подвижные элементы, а именно на направляющие уголки. Также в некоторых вариантах он передвигается внутри щелевого кармана, однако, по своей сути большой разницы между направляющими уголками и щелевым карманом нет. На нашем сайте вы можете ознакомиться с ассортиментом дроссель-клапанов, ознакомиться с их техническими характеристиками и узнать наши контактные данные для оформления заказа. В системах пневмотранспорта, но, часто появляется потребность как раз в частичном ограничении проходимости воздуховода.

Воздуховод гофрированный DICITI Vа white Преимущества — Тип соединения — тройной замок — Соединяются при помощи соединительных элементов соответствующего диаметра — Малый вес, высокая эластичность и легкость монтажа — Корпус изготовлен из алюминиевого профиля, что увел.

Альтернативы

Шибер действует, как заслонка, это специальный клапан, сделанный таким образом, что в воздуховоде по специальным направляющим движется пластина, открывающая или закрывающая ветку воздуховода. Шибер обычно устанавливается на первом метре дымоходной трубы и служит для регулировки уровня тяги в дымоходе, что обеспечивает максимальную производительность Вашего отопительного прибора.

Технические характеристики шибера

Условия эксплуатации Применяемые материалы Транспортировка воздуха с температурой до 70 градусов Поролон, полимерный мастичный жгут, различные виды резины включая пористую Транспортировка воздуха с температурой свыше 70 градусов Асбестовый картон, асбестовый шнур Транспортировка паров кислот Кислотостойкая резина. Функционирует такой шибер за счет вращательного движения внутри воздуховода.

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Условия эксплуатации Применяемые материалы Температура до 40 градусов Герметизирующая лента Герлен Температура до 70 градусов при круглом сечении воздуховода Мастика Бутепрол Температура до 60 градусов при круглом сечении воздуховода Термоусадочные манжеты, термоусадочная лента. Чугунный прямоугольный шибер обладает большим весом, что затрудняет процесс его установки. Шибер Для Воздуховода Круглого Сечения

Беc фланцевое соединение Шиберы для воздуховодов устроены достаточно просто. Используются два вида шиберных регуляторов для вентиляции: В одном из кирпичей, выложенных во втором ряду, нужно создать паз для ручки для задвижки камина, печки. Кроме того, вместо косых шиберов широко используются дросселирующие заслонки с ручным или электромеханическим приводом.

Практические рекомендации по выбору и монтажу: на что обратить внимание

Как своими руками установить шиберный вентиляционный клапан? Точнее, чем уплотнить соединения? Инструкция вполне предсказуемо найдется в СНиП 3.05.01-85 “Внутренние санитарно-технические системы”.

Бесфланцевое соединение

Условия эксплуатации Применяемые материалы
Температура до 40 градусов Герметизирующая лента “Герлен”
Температура до 70 градусов при круглом сечении воздуховода Мастика “Бутепрол”
Температура до 60 градусов при круглом сечении воздуховода Термоусадочные манжеты, термоусадочная лента

Лента “Герлен” используется для уплотнения раструбных соединений.

Кроме того: практикуется герметизация раструбных соединений силиконовыми герметиками. СНиП не запрещает их применение: после перечня рекомендованных материалов в нем оговаривается возможность использования способов герметизации, не вошедших в этот перечень.

Фланцевое соединение

Условия эксплуатации Применяемые материалы
Транспортировка воздуха с температурой до 70 градусов Поролон, полимерный мастичный жгут, различные виды резины (включая пористую)
Транспортировка воздуха с температурой свыше 70 градусов Асбестовый картон, асбестовый шнур
Транспортировка паров кислот Кислотостойкая резина

Для фланцевых соединений СНиП отдельно оговаривает некоторые особенности сборки.

Болты находятся с одной стороны фланцевого соединения.

Комментарий: эта рекомендация связана с банальной безопасностью. Болт тяжелее гайки и при падении с высоты способен нанести более тяжелые травмы.

Шибер для вентиляционной трубы
Условия эксплуатации Используемые материалы Транспортировка воздуха с температурой до 70 градусов Поролон, полимерный мастичный жгут, разные виды резины включая пористую Транспортировка воздуха с температурой более чем 70 градусов Асбестовый картон, асбестовый шнур Транспортировка паров кислот Кислотостойкая резина.

Альтернативы

Что такое шибер в вентиляции? В каких случаях он используется?
Если Вы спрашиваете о дымоходах, то шибер не устанавливается , к примеру в каминах, где горение (процесс горения, так точнее) регулируется подачей приточного воздуха.

Шибер для вентиляции: устройство, цели применения, альтернативы

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Данное устройство позволяет перекрыть частично или полностью внутреннее сечение вентиляционного канала. Они в главной массе имеют квадратную либо прямоугольную форму производство водяных нагревательных устройств под круглое сечение просто-напросто нетехнологично. Монтаж задвижки дымохода своими руками Задавайте мне вопросы, отвечу всем!

Бесфланцевое соединение

рабочий механизм осевой, установочный диаметр 100 мм, мощность 16 Вт, воздухообмен 60 м час, материал передней панели пластик. Шибер из оцинкованной стали Шибер это разновидность запорного и регулирующего устройства для воздуховодов систем вентиляции и промышленной аспирации.

Практические рекомендации по выбору и монтажу: на что обратить внимание

Условия эксплуатации Применяемые материалы Температура до 40 градусов Герметизирующая лента Герлен Температура до 70 градусов при круглом сечении воздуховода Мастика Бутепрол Температура до 60 градусов при круглом сечении воздуховода Термоусадочные манжеты, термоусадочная лента. Шибер вентиляционный круглый D200 мм, оцинкованная сталь 0,7 мм.

  • В этом случае куда несложнее монтаж калориферов, снабжающих подогрев приточного воздуха. Они в главной массе имеют квадратную либо прямоугольную форму: производство водяных нагревательных устройств под круглое сечение просто-напросто нетехнологично.
  • Прямоугольный воздуховод несложнее запрятать за подвесным потолком либо фальшстеной. При том же сечении, что и круглый, он способен занимать меньше нужного пространства.

Воздуховод гофрированный DICITI Vа white Преимущества — Тип соединения — тройной замок — Соединяются при помощи соединительных элементов соответствующего диаметра — Малый вес, высокая эластичность и легкость монтажа — Корпус изготовлен из алюминиевого профиля, что увел. Шибер это задвижка, которая используется для регулирования потоков. Шибер Для Воздуховода Круглого Сечения

Зачем нужен шибер и когда без него можно обойтись? Любой вид устройства можно установить своими силами. Различают два способа монтажа: Они способствуют сбалансированному распределению свежего воздуха по помещениям, тем самым помогая поддерживать комфортную атмосферу. Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку сталь, наименее поддающуюся коррозийным процессам.
