Подъемник ГКЛ

Гипсокартон один из самых востребованных материалов в обшивке потолков и стен. Но при этом, еще и один из самых неудобных в одиночном монтаже. Каждый мастер знает, что прикрепить навесные листы самостоятельно, без помощи 1-2 подсобников крайне тяжело из-за значительного веса материала, который при использовании цельных панелей колеблется от 18 до 35 кг (в зависимости от разновидности ГКЛ) и его обширной поверхности.

Поэтому в таких ситуациях, целесообразнее всего использовать подъемник для гипсокартона.

О чем эта статья

Зачем нужен подъемник

Данное приспособление предназначено для комфортной транспортировки панелей ГКЛ к конкретной точке монтажа, их подъему и фиксации к каркасу либо непосредственно плоскости потолка и/или стены. Монтажнику остается только прикрутить лист саморезами, не прикладывая для этого значительных усилий, то есть, не удерживая лист и не приглашая помощников.

Самодельный подъемник для гипсокартона схема внутреннего механизма

В целом, подъемник для гипсокартона помогает:

  • В обшивке каркасов листами, обладающими большими габаритами;
  • При оснащении нивелиром, возможность установки панелей, без дополнительного контроля;
  • В подаче и поддержке других строительных материалов к труднодоступным местам, в частности, элементов каркаса.

Виды подъемников

От вида конструкции зависит ее практическое применение.

  • Стеновой подъемник с вертикальным столом для установки листов на стены или перегородки;
  • Потолочный с вертикальной станиной, для работы над потолочной обшивкой;
  • Универсальный — с поворотным столом для приспосабливания к монтажу на разных плоскостях.

Где применяется

Стандартное устройство можно применять в разных помещениях:

  • В обычной комнате;
  • На балконах;
  • В узких коридорах;
  • На крупных объектах торгового, общественного либо промышленного назначения.

Самодельный подъемник для гипсокартона схема внутреннего механизма

Обзор ручных механических лебедок

Видео обзор ручных лебедок. Артикул: 00018207, 00058041, 00018208, 00058042, 00018212, 00018218, 00018210, 00018211, 00018111 Подробнее: ...

Где достать подъемник

Достать подъемник для гипсокартона несложно. Его можно:

  • Купить — что выгодно для профессиональных мастеров отделочников, регулярно производящих подобные работы на объектах;
  • Взять в аренду — для тех, кто делает потолок единоразово на небольшой площади;
  • Сделать своими руками — опять же, это подходит мастерам-отделочникам или тем, хозяевам, что решили крутить ГКЛ самостоятельно на поверхности со значительной площадью.

Как выбрать механизм

При выборе аппарата для переноски и монтажа материала в магазине, следует учитывать некоторые особенности и возможности агрегатов.

  • Подъемный вес — который для регулярного монтажа должен быть не менее 30-50 кг;
  • Высоту подъема — как минимум 4-5 метров, что, как правило, хватает излишком для монтажа в обычных домах и квартирах, где высота потолков редко достигает даже данных параметров;
  • Материал изготовления — желательно игнорировать модели с ненадежными пластиковыми элементами;
  • Форму площадки подъемной основы — предпочтительней, чтобы она была н-образной, так как такие основы считаются наиболее устойчивыми;
  • Двухфункциональный подъем как на горизонтальные, так и на вертикальные плоскости — если мастер считает данный фактор необходимым. Можно приобрести машину только лишь с верхним подъемом;
  • Возможность удобной транспортировки модели. Большинство агрегатов оснащено роликами, для легкого их перемещения, а также сборно-разборной конструкцией;
  • Управление — может осуществлять домкратно вручную либо электроприводом. Тут, выбор опять же, зависит от рабочей площади и регулярности монтажа.

Самодельный подъемник для гипсокартона схема внутреннего механизма

На рынке строительно/отделочных материалов и инструментов, подъемник для монтажа гипсокартона, не редкость. Его можно приобрести практически в любом специализированном магазине. Сделать выбор в пользу определенной торговой марки весьма просто. Ведь все брендовые модели эксклюзивны и ориентированы на определенные потребности монтажников.

Самые востребованные аппараты от:

  1. Корпорации Knauf. Среди раскупаемых, подъемник для гипсокартонных панелей — «Платтенхебер». Устройство позволяет закрепление листов, как в горизонтальном, так и в вертикальном положении;
  2. Компании «Премос». Если выбирать профессиональный подъемник для гипсокартона, следует обратить внимание на данную торговую марку. Модели фирмы осуществляют доставку материала на высоту до 4,5 метров, а также отлично справляются с грузом до 100 кг, позволяя работать не только с ГКЛ, но и с более тяжелыми панелями;
  3. «Эдма — многофункциональные модели при всей своей мобильности. Так подъемник ГКЛ от этого французского бренда комфортен в эксплуатации даже в тесных условиях.

Подъемник своими руками

Если покупка нецелесообразна по каким-то причинам, сделать подъемник можно своими руками. В интернете есть все необходимые для этого чертежи.

Также нужно знать основные элементы, из которых состоит данное устройство:

  • Тренога — основание, на котором держится вся конструкция. Часто оснащается роликами-колесиками со стопорящими комплектующими;
  • Штатив телескопического типа — делается из отрезков профильной трубы, вставляющиеся друг в друга. Рекомендуемые сечения — 8, 6, 4 см;
  • Поворотный стол-подставка. Монтируется на основание н-образной формы;
  • Лебедка — выносная балка, приобретается отдельно, так как собрать ее самостоятельно, проблематично;
  • В качестве дополнительных комплектующих на механизме может быть установлена площадка для монтажа и электропривод.

Изготавливая устройство самостоятельно, необходимо тщательно продумать его конструкцию, схематически изобразить ее на листе бумаги.

Простой этап сборки состоит из нескольких монтажных действий:

  1. Для изготовления треножного элемента необходимо создать основание из профильной трубы 6×6 см. Состоит треножник из 3 элементов, один из них должен быть приварен, а два других обладать поворотным механизмом, они монтируются к центральному стоечному элементу. Все 3 ноги треножника, оснащаются крепкими роликами-колесами;
  2. Затем, к основе нужно приварить ножки с опиленными болгаркой раскосами. По желанию их можно сделать складными или даже съемного типа;
  3. Тренога готова, можно приступать к созданию выдвижного штатива;
  4. Для этого нужно обрезать профильные трубы — 8×8 см, 6×6 см, 4×4 см. Их вставляют друг в друга, с подбивкой в виде заглушечных элементов. Такой элемент может быть квадратным или круглым. Телескопическая труба устанавливается на центральную стойку;
  5. На конце верхней трубки монтируется крепление для подставки. Оно также может быть съемного типа;
  6. Далее изготавливается сам стол. Для него изначально нужно создать н-образную площадку. Средняя перемычка ее должна быть сквозного типа, для выдвижных подпорок, необходимых для объемной, жесткой поддержки листов;
  7. Подпорки вывариваются по форме буквы «Т и закрепляются при помощи быстрозажимных механизмов;
  8. На завершающем этапе необходимо плотно закрепить лебедку. Как правило, крепление представляет собой выносную балку с раскосами.

Мини подъемник

Далеко не всегда хочется и есть время возиться над изготовлением капитального подъемника, поэтому можно сделать также мини-фиксатор.

Самодельный подъемник для гипсокартона схема внутреннего механизма

Изготавливается он из ровного бруса, обладающего размерами 40×20 см, высота варьируется от потребностей. Ширина должна быть не менее 90 см.

  • Таких брусов нужно 2. они соединяются между собой при помощи саморезов о форме буквы «Т»;
  • Из такого же бруса изготавливаются перемычные элементы-косынки, соединяющие вертикальные и горизонтальные части «Т по подобию швабры, под углом в 90 градусов;
  • Изготавливается несколько таких элементов, и они закрепляются к основанию.

Мини-фиксатор готов. Пользоваться им куда менее удобно, чем обычным подъемником, он скорее выполняет поддерживающую функцию, но работать с ним легче, чем взбираться с листами на козлы каждый раз, как требуется новая панель.

Подъемник для гипсокартона: обзор заводских моделей и рекомендации по сборке самодельных

Хотите облегчить и ускорить процесс монтажа потолка из гипсокартонных листов? Накопленный мной опыт позволяет утверждать, что с этой целью отлично справится подъемник для гипсокартона. Обзор актуальных предложений от производителей поможет мне доказать это. А инструкция по изготовлению самодельного экземпляра даст вам возможность принятия решения альтернативного покупке.

Предложения от производителей

Подъемник для ГКЛ (гипсокартонных листов) дает существенные преимущества во время выполнения операций с гипсокартонными листами в сравнении с осуществлением всех работ вручную:

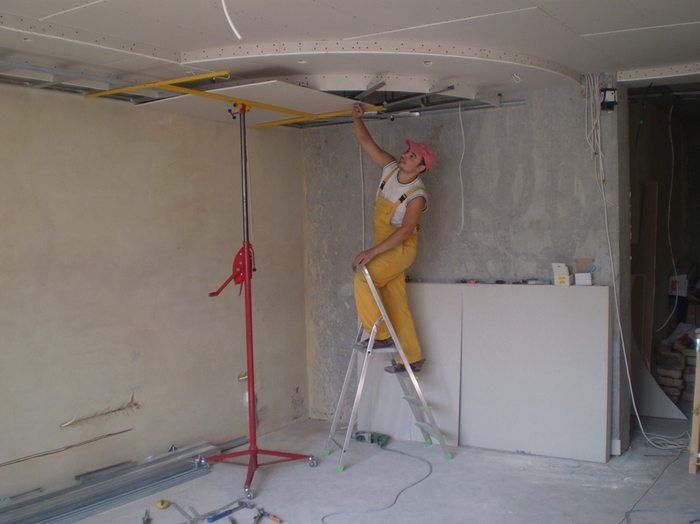

  • Сокращает количество монтажников до одного человека. Каким бы виртуозом вы ни были, в одиночку приложить к потолку гипсокартонный лист у вас не получится. Подъемник-распорка делает такой трюк возможным;

Самодельный подъемник для гипсокартона схема внутреннего механизма

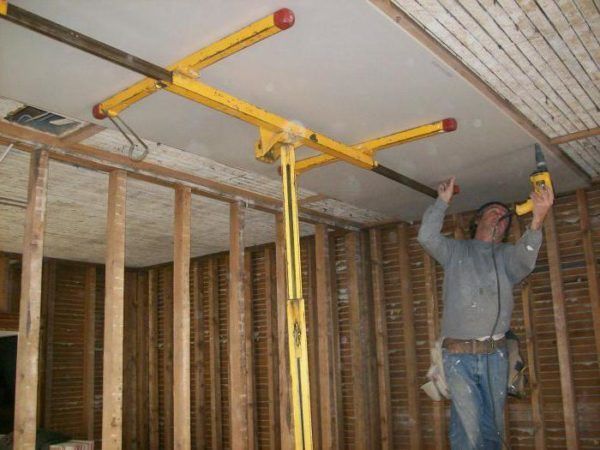

Пока подъемник удерживает ГКЛ в заданном положении, монтажник его прикручивает

  • Облегчает транспортировку гипсокартонных листов по стройплощадке. Рассматриваемый прибор позволяет не только поднимать и удерживать секции, но и перевозить их с места на место.

Самодельный подъемник для гипсокартона схема внутреннего механизма

Нелегкий лист гипсокартона можно перевезти в нужное место, закрепив в подъемном механизме

В строительных магазинах можно встретить следующие приспособления для монтажа гипсокартона на потолок:

Обратите внимание, что цены в статье актуальны летом 2017 г.

Levpano 1

Рекомендую выбирать модель подъемника, грузоподъемность которого не ниже 30-и кг, так как вес одного гипсокартонного листа может колебаться от 20 кг до 34 кг.

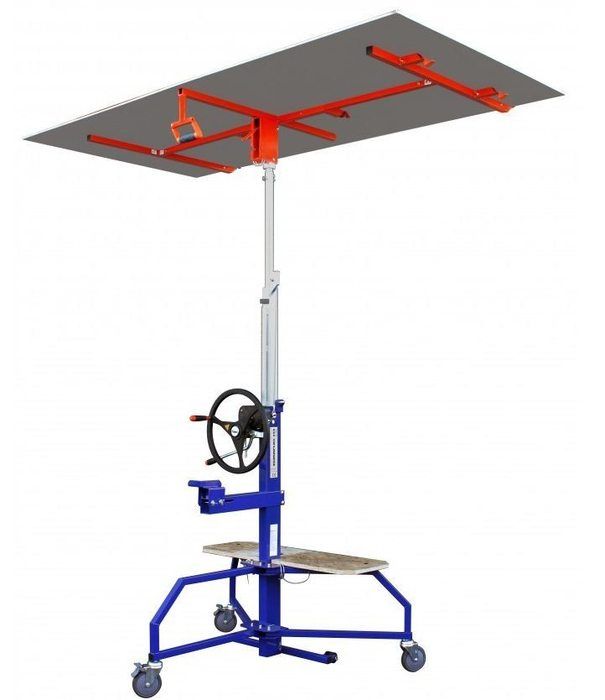

Подъемник гипсокартона Levpano 1 – детище немецкой фирмы «Кнауф», давно и справедливо заслужившей репутацию производителя продукции высокого качества. Технические характеристики:

Параметр Значение
Допускаемая высота подъема ГКЛ в горизонтальной позиции 350 см
Грузоподъемность 75 кг
Подъемный механизм Лебедка ручного типа с двумя тросами: основным и страховочным
Регулировка длины горизонтальной опоры 130-225 см
Габариты основания 95 см на 95 см
Количество колес 4
Диаметр колес 12,5 см
Блокировка колес Присутствует
Масса конструкции 46 кг
Возможность вращения закрепленного листа 360 градусов
Цена 67000 рублей

Самодельный подъемник для гипсокартона схема внутреннего механизма

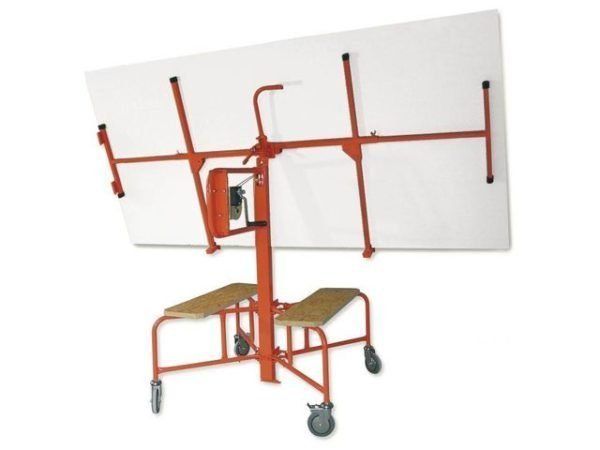

Удачно расположенный на ручке модели Levpano 1 фиксатор предотвращает возможное падение гипсокартонного листа

Премос

Высота подъема у покупаемой модели должна быть не менее 350-см, чтобы ею было удобно пользоваться даже в помещениях с высокими потолками.

«Премос – это профессиональный подъемник для гипсокартона, способный справиться с задачами различной сложности. Примечательно, что стоит он, несмотря на высокие эксплуатационные возможности, недорого.

Параметр Значение
Допускаемая высота подъема ГКЛ в горизонтальной позиции 450 см
Грузоподъемность 105 кг
Количество колес 3
Блокировка колес Присутствует
Масса конструкции 23 кг
Возможность вращения закрепленного листа 360 градусов
Цена 16000 рублей

Самодельный подъемник для гипсокартона схема внутреннего механизма

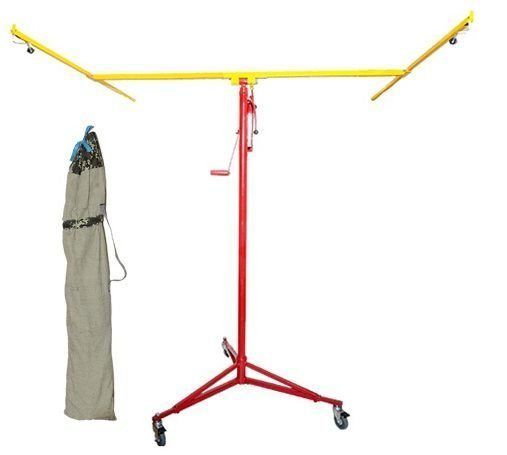

«Премос в комплекте имеет специальную сумку-чехол, в которой его удобно переносить в разобранном виде

Модели, в конструкции которых есть ненадежные пластмассовые элементы, рекомендую игнорировать. Как показывает практика, их эксплуатационный срок невелик, а риск внезапной поломки во время работы очень высок.

«Эдма – представитель популярного французского бренда, отличительной чертой которого можно назвать возможность эксплуатации в ограниченном пространстве. Технические характеристики:

Параметр Значение
Допускаемая высота подъема ГКЛ без удлинителя 350 см
Допускаемая высота подъема ГКЛ с удлинителем 450 см
Грузоподъемность 80 кг
Максимальная ширина базы 125 см
Минимальная ширина базы 63 см
Количество колес 3
Блокировка колес Присутствует
Масса конструкции 53 кг
Возможность вращения закрепленного листа 360 градусов
Цена 62540 рублей

Самодельный подъемник для гипсокартона схема внутреннего механизма

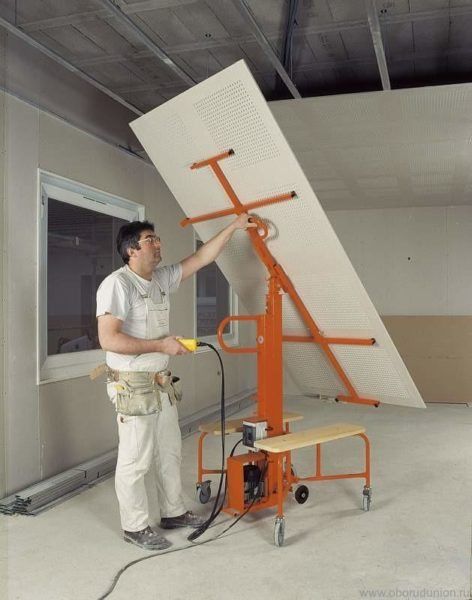

В «Эдме можно осуществлять подъем гипсокартона автоматически с помощью шуруповерта

  • простой в транспортировке, компактен, так как имеет складную конструкцию и небольшую массу;
  • может осуществить подъем плит на высоту 4 метра, при этом необязательно в положении горизонта, механизм изменяет угол наклона;
  • пригодится для монтажа штучных материалов, таких как воздуховоды, люстры, вытяжки;

Домашние мастера не видят необходимости в приобретении подъемника для гипсокартона, а некоторые не имели представление о его существовании. Это приспособление необязательно иметь под рукой, если при работе с гипсокартоном есть помощник, но при этом два человека применяют большое количество усилий для крепления листов на потолок. Телескопическая часть подъемника для гипсокартона состоит из трех стоек: главная стойка из трубопрофиля 80х80 мм, на которую устанавливается барабанная лебедка, средняя стойка из трубопрофиля 60х60 мм, малая стойка из трубопрофиля 40х40 мм. Стойки устанавливаются одна в другую, выдвижение стоек происходит посредством лебедки, троса и шкивов. Направляющие для лебедки планирую сделать складными, это удобно при транспортировке.

Его необходимо не только прижать к потолку, но и должна быть возможность его немного двигать для подгонки к уже имеющимся листам. Таким образом, первое, что я сделал, я взял стандартную обрезную доску 25×3000 мм, укоротил ее до длины 2700 мм и распилил вдоль. Телескопическая часть подъемника для гипсокартона состоит из трех стоек: главная стойка из трубопрофиля 80х80 мм, на которую устанавливается барабанная лебедка, средняя стойка из трубопрофиля 60х60 мм, малая стойка из трубопрофиля 40х40 мм.

Стойки устанавливаются одна в другую, выдвижение стоек происходит посредством лебедки, троса и шкивов. Направляющие для лебедки планирую сделать складными, это удобно при транспортировке.

  1. Крепление стола производится по такой же схеме, как и в описании работы выше. Учтите, что нужно обязательно устанавливать косынки под углом 90 градусов и удобнее всего при работе с металлом крепить их не болтами, а сварочным соединением;
  2. В трубах проделываются отверстия, через которые будет в дальнейшем проходить лебедка. На самую широкую, которая будет являться станиной, устанавливается барабан. Общая схема имеет следующий вид;

Подъемник для гипсокартона своими руками

Гипсокартонные листы – это один из самых востребованных отделочных материалов, но при этом и самый неудобный для самостоятельного монтажа. Установить ГКЛ на место и прикрепить одному человеку в одиночку весьма проблематично из-за значительного веса, чья масса, в зависимости от толщины и разновидности, колеблется в интервале 18 — 35 кг, а также из-за обширной поверхности. Особенно это актуально, если речь идет об отделке потолка. Выход – использовать подъемник для гипсокартона.Чтобы упростить изготовление подъемника, можно использовать не только готовую лебедку, но и полностью заводскую стойку вместо самодельной.

Можно использовать не три, а две или четыре трубы этих или иных диаметров. Их количество, диаметр и толщина стенок зависят от условий будущей эксплуатации. Чем больший вес придется поднимать, тем более мощным и прочным должен быть штатив. На современном рынке представлено немало подъемников для монтажа гипсокартона.

Одни из самых известных – универсальные (вертикально-горизонтальные) Plattenheber от немецкой компании Knauf, многофункциональные и мобильные французские устройства EDMA, российская разработка – модели Премос, справляющиеся с грузом до 100 кг. Приспособление поднимает к потолку и фиксирует на месте будущего монтажа листы гипсокартона, некоторые модели также способны транспортировки ГКЛ в конкретную точку. При использовании устройства монтажник лишь прикручивает лист саморезами, значительных усилий для работы прикладывать не нужно, не потребуется и приглашение помощников. Современные модели оснащены нивелиром или строительным уровнем и потому предоставляют возможность устанавливать листы без дополнительного контроля;

Подъемник для гипсокартона – советы для домашних мастеров

Если вы хотя бы раз занимались монтажом гипсокартонных конструкций на потолке, то вам, наверняка, известно, как сложно крепить листы ГКЛ к каркасу даже вдвоем. Существует целая серия специальных подъемников, которые, в значительной степени, облегчают работу. Но зачем расходовать деньги, если можно сделать подъемник для гипсокартона своими руками и потратить в несколько раз меньше средств?Внимание!

Если между косынками нет угла 90˚, то конструкция вашего фиксатора не пригодна для работы, так как крепление ГКЛ под небольшим углом на потолок просто недопустимо.

  • Вам потребуется длинный брус (на высоту вашего потолка). Горизонтальная часть конструкции и ширина должны быть не менее 90 см. Получается, что два бруса образовывают собой букву «Т». Крепятся они гвоздями, которые при забивании нужно немного топить.

Для обеспечения максимального результата при производстве, каждый вид подъемника имеет свои характеристики и индивидуальные требования эксплуатации. Проще говоря, используя подъемник на свой лад, вы не сможете максимально эффективно организовать рабочий процесс, что, в конце концов, может привести к поломке агрегата. Строители-отделочники, постоянно выполняющие работы по монтажу потолочных гипсокартонных конструкций, знают, как сложно удерживать ГКЛ на весу.

Одновременно с этим, листы нужно крепить. И что самое интересное, в конечном итоге лист должен лежать на потолочной поверхности ровно и красиво, а крепление – быть надежным.

Подъемник для гипсокартона из профильных труб

Для изготовления потребуется:
Сварочный аппарат
Болгарка
Дрель или шуруповерт
Сверла
Ключи
Ручной инструмент
Наждачная бумага
Краска, кисточка
Профильная труба (20*20, 20*40, 25*50)
Привод стеклоподъемника ВАЗ «классика»
Болты и гайки — М10 и М6
Мебельные колесики
Проволока сталистая 4 мм
Кусок трубы полдюйма и стальной стержень по внутреннему диаметру трубы
Железо листовое 2 ммСтойку решил сделать со съемными и регулируемыми по вылету распорками. Для этого вырезал из профильной трубы 50*25 четыре отрезка длинной 11 см.
Далее взял профильную трубу 50*25*1,5 мм длинной 155 см, которая и будет в качестве основной стойки подъемника. Отступив от края стойки 25 см, зафиксировал подъемный механизм с монтажной пластиной при помощи сварки. На первоначальном этапе возник вопрос из чего сделать подъемный механизм.

В интернете нашлось множество вариантов с различными лебедками, храповыми механизмами и т. д. но все они громоздкие и сложные в исполнении или дорогие.
Так же сняв верхнюю часть, получается телескопический штатив. На штативе можно закрепить лампу для проведения отделочных работ на потолке или лазерный уровень для разметки. Лично я ни сколько не пожалел, что изготовил данную самоделку.

Как поднять лист гипсокартона в одиночку

Гипсокартон – легкий, экологически безопасный материал с высокой прочностью, незаменимый, когда требуется создать ровный потолок с уровнями и подсветкой. Гипсокартон выпускается листами длинной 2.5 – 4.8 м, шириной 1.2 – 1.3 м, толщиной от 6.5 – до 24 мм, а чтобы вручную поднять его к потолку, требуется два человека и более.При необходимости металлические профили можно заменить деревянными брусьями, но делать это не рекомендуется из-за большего веса дерева.

Размер приспособления зависит от площади гипсокартона: если работа проводится с обрезанными листами, то приспособление целесообразнее сделать меньше.

  • Телескопическая труба – необходима, чтобы поднять материал на любую высоту
  • Лебедка – чаще всего ручная
  • Тренога с колесиками – обеспечивает устойчивость, дает возможность скорректировать положение гипсокартона под потолком
  • Н-образная платформа для гипсокартона – при выборе следует отдавать предпочтение модели с передвижными креплениями площадки, что позволит поднимать как целый гипсокартонный лист, так и его части

Монтажную работу можно проводить и в одиночку. Но осуществить подъем ГКЛ и удержать его для закрепления саморезами – непростая задача. Необрезанный гипсокартон весит около 30 кг, а большая площадь мешает его удобно ухватить. Разберемся, как одному поднять лист гипсокартона на потолок. Подъемник гипсокартона Levpano 1 – детище немецкой фирмы «Кнауф», давно и справедливо заслужившей репутацию производителя продукции высокого качества.

Технические характеристики:»Премос – это профессиональный подъемник для гипсокартона, способный справиться с задачами различной сложности. Примечательно, что стоит он, несмотря на высокие эксплуатационные возможности, недорого.
