Устанавливаем подъемные ворота своими руками

Ворота, которые называются подъемными, вы на самом деле видите довольно часто на въездах в гаражи. Они состоят из полотна, которое поднимается и сдвигается под потолок помещения. Такие заграждения пользуются достаточно большой популярностью, ведь все необходимые качества при них: и удобство в пользовании, и защитные свойства, и, что тоже немаловажно, очевидно более выгодная цена.

Тем не менее, для установки подъемных ворот своими руками нужны знания, которые помогут вам сделать правильный выбор оборудования и способа монтажа.

Самодельные Подъемные Ворота Для Гаража Чертеж ИзготовленияВ первую очередь следует различать подъемные секционные и поворотные ворота, конструкции которых в целом похожи, но на самом деле имеют довольно значительные расхождения как в плане комплектующих, так и в плане порядка и способа монтажа. В основном они состоят в способе подъема полотна: для секционных изделий используются направляющие и ролики, для поворотных – шарнирно-рычажная система, которая обеспечивает бесшумное движение полотна по потолочным направляющим.

Секционные ворота отличаются большей гибкостью и подвижностью, а также и большей надежностью, в то время как поворотные, которые являются более простыми, обеспечивают безопасность в основном за счет целостности полотна. В качестве материала для полотна секционных ограждающих устройств используются сэндвич-панель, а для подъемно-поворотных выбор более широкий: это и профлист, и дерево, и утепленные панели. Ворота для гаража своими руками чертежи схемы? Выполнять ремонт самодельных подъемных ворот любого вида довольно несложно, ведь и конструкция не отличается какими-то премудростями.

Сохраняем средства: как лучше сэкономить?

Если вас интересует экономия без потери качества, можно рассмотреть два варианта:

  • монтаж купленных у производителя;
  • изготовление подъемно-поворотных ворот своими руками по чертежам.

Самодельные Подъемные Ворота Для Гаража Чертеж ИзготовленияПочему именно подъемно-поворотных, а не секционных? Дело в том, что по конструкции последние как раз таки довольно сложны, и изготовить их самому не так и просто. Чтобы не портить материал и не подвергать себя опасности лишний раз, такие подъемные ворота собирают своими руками по видео или инструкции производителя.

С поворотными все намного проще, оттого и сделать их можно самому, потратившись только на материалы.

Кроме собственноручного монтажа или изготовления, есть еще вариант сокращения расходов за счет сокращения панелей или подбора такого их количества, которое будет точно соответствовать проему. Однако в этом случае вы рискуете получить негерметичную конструкцию, которая не будет сохранять тепло. Можно также пожертвовать внешним видом ворот, отказавшись от декорированных и цветных вариантов.

То же касается и комплектующих подъемных ворот: исключив электромеханику и оставив ручной привод, вы тоже сможете скинуть цену. Тем не менее, последние три способа отразятся на удобстве и функциональности, а ведь хотелось бы и сохранить и деньги, и все необходимые характеристики.

Изготавливаем самодельные поворотные ворота

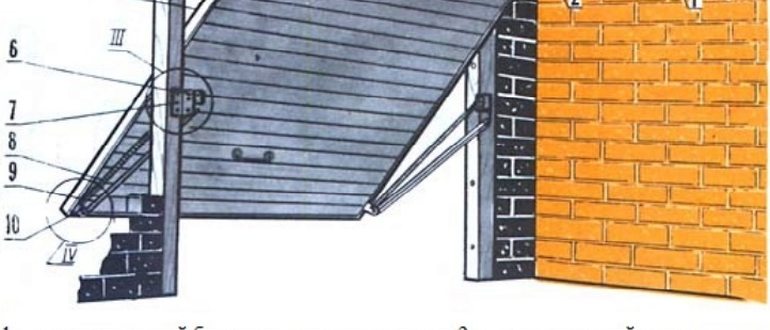

Как уже упоминалось, конструкция таких изделий проста, и при наличии желания вы сможете сделать подъемно-поворотные ворота своими руками по чертежам и видео, или составить свои эскизы в процессе. Основными элементами этого типа устройств будут полотно, каркас и подъемная система. Для полотна можно использовать любой материал, который соответствует вашему экстерьеру.

Каркас обычно делается из металлических брусьев, которые закрепляются металлическими уголками. Выбор подъемного механизма – более сложная задача. Здесь у вас есть два основных варианта:

  • Система противовесов, где через блок пропускается трос, на который крепят противовес. Если вы планируете ставить ворота большого веса, подумайте над этим вариантом – в таких случаях он максимально удобный.
  • Шарнирно-рычажный механизм – самый популярный, поскольку не имеет никаких особых требований. Одно из немногих, пожалуй, это точное выстраивание направляющих по вертикали, поскольку в обратном случае ворота будут застревать при прохождении проема.

Самодельные Подъемные Ворота Для Гаража Чертеж ИзготовленияИсходя из этого, вам понадобятся:

  • брусья для каркаса (плюс брус на потолок) и уголки для них;
  • штыри;
  • кронштейн швеллерный;
  • пружина.

Теперь вы полностью готовы к изготовлению подъемно-поворотных гаражных ворот своими руками по чертежам, которые вы предварительно составили или нашли. Сначала сделайте каркас из балок и уголков, заглубив его в бетонное основание на несколько сантиметров. Каркас крепится в проеме штырями, затем собирается полотно, которое обшивается щитом, желательно из металла.

Далее в полках делаются отверстия для пружинного кронштейна и крепления к стойкам. Делаются также отверстия для швеллерного кронштейна, на который опирается пружина.

После этого вы работаете над пружиной: соединяете ее регулировочной пластиной из металла с кронштейном, делаете зацепы и добавляете регулятор натяжения внизу. Потом вы делаете и крепите шарнирный узел и пластину с отверстием на раму и торец рычага соответственно. Следующий пункт – рельсы, которые изготавливают из уголков.

Одним концом рельсы приваривается к упомянутой выше пластине, а затем вы привариваете швеллер и закрепляете его на потолочном брусе.

Самое главное здесь – установить управляющие максимально горизонтально, чтобы ворота могли беспрепятственно открываться и закрываться. Так вы сделаете гаражные подъемно-поворотные ворота своими руками (Ютуб или чертежи на просторах Интернета в помощь, если вы хотите опираться на чей-то конкретный опыт). Безусловно, работать еще есть над чем – установление полотна, автоматической системы открывания и другие детали, которые, по большей части, уже просто необходимы для качественной охраны гаража.

Стоит отметить, что в случае секционных заграждений монтаж на порядок проще, чем когда вы делаете подъемно-поворотные ворота своими руками – чертежи практически и не нужны, важно только правильно рассчитывать расстояния между отверстиями и регулировать положение направляющих. Раздвижные ворота для гаража своими руками? Вы также сможете опираться на инструкции, которые обычно прилагаются производителями. Тем не менее такой монтаж прост, только если у вас уже есть комплект, который надо установить.

Если вы еще его не приобрели и все еще хотите сэкономить, подъемно-поворотные ворота будут лучшим выбором, ведь в этом случае вы сохраняете деньги еще и при подборе материалов.

При самостоятельном монтаже или изготовлении подъемных ворот надо учитывать еще и особенности проема или конструкции гаража, которые могут повлиять на процесс установки. Может и вы сталкивались с таким и знаете, как помочь? Тогда не забудьте написать об этом в комментариях!

Как своими руками сделать подъемные гаражные ворота?

Сделать подъемные гаражные ворота своими руками вполне реально, если в наличии есть кое-какой инструмент и умение собирать механизмы с электроприводом.

Конечно, сам процесс создания является не самым простым. Понадобится много часов сборки и сварки, чтобы изготовить ворота для гаража самостоятельно, но воплотить в жизнь такую задумку вполне реально.

Самодельные Подъемные Ворота Для Гаража Чертеж Изготовления

Виды конструкций

Для ворот гаража используется две современные подъемные конструкции: секционная и поворотная. Оба варианта довольно интересны, но воплощаются в домашних условиях по-разному.
Секционные подъемные ворота – конструкция, которая состоит из нескольких панелей, соединенных подвижным креплением. Когда подъемный механизм приходит в действие, панели плавно “заезжают” под потолок.

Основная особенность в том, что такой вид ворот занимает мало места, но реализовать в домашних условиях его очень трудно. Соединить панели без специальной техники правильно практически нереально, поэтому здесь единственный вариант – купить сборочный комплект.

Своими руками получится только собрать комплект, но не смонтировать подвижное крепление для панелей.

Для экономии времени – отличный вариант.

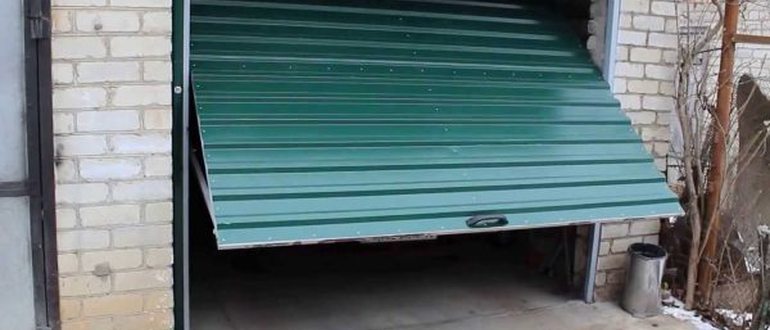

Поворотная конструкция состоит из цельного полотна, которое меняет свое положение с горизонтального на вертикальное. В основе используется система привода и рычагов, которая и создает сам механизм поворота.

Подобную схему реализовать и собрать практически полностью куда проще, а иногда, даже дешевле, нежели секционную. Основной материал полотна – металл.
Самодельные подъемные ворота предпочитают делать, используя именно схему с поворотным механизмом.

Самодельные Подъемные Ворота Для Гаража Чертеж Изготовления

Реализация идеи

В домашних условиях проще сделать подъемно-поворотный тип конструкции. Какие лучше сделать ворота для гаража? Для этого понадобится чертеж и схема сборки. Таких схем существует несколько: на противовесах и с помощью шарниров.
Шарнирно-рычажный тип механизма очень надежный и удобный в использовании.

В эксплуатации не возникает особых проблем, а вот во время монтажа, нужно закрепить все детали очень точно, в соответствии с чертежом.

Нужно тщательно своими руками настроить натяжение пружин и разместить все направляющие профиля, чтобы механизм был исправен.

Противовес используется куда реже, поскольку его конструкция рассчитана на большой вес, который очень редко применяется для ворот в частных гаражах.
Перед работами нужно измерить будущую рабочую площадь и подобрать схему сборки и механизм. В примере сборки будет использоваться шарнирно-рычажный механизм поворотных ворот.
После всех замеров проем нужно подровнять и сделать максимально геометрически правильным. В дальнейшем это поможет провести быстрый и качественный монтаж рамы для ворот.

Сборка рамы

Первое, что нужно будет сделать своими руками для самодельных ворот – рама. От правильного изготовления рамы будет зависеть рабочее состояние всех остальных деталей, так что стоит хорошо постараться.
Первый момент, на который стоит обратить внимание – толщина рамы, она должна быть на 50 мм толще, чем полотно.
Для сборки понадобится:

  • два швеллера;
  • два металлических уголка по длине стоек и один для верхнего проема;
  • стойки.

Процесс работы следующий:

  1. Основа конструкции – рама из уголков. Нужно сварить уголки, но так, чтобы они создавали ровную конструкцию, которая подойдет к проему.
  2. В качестве основы для этой конструкции можно использовать швеллер, который бетонируется в нижней части проема. Для полной схемы понадобится две такие рамы.
  3. Самостоятельно сборку и замеры очень трудно проводить, поэтому лучше пригласить одного-двух помощников. К плоскости швеллера останется приварить стойки и одна часть конструкции готова.

Полотно

После установки рамы осталось прикрепить полотно и подъемный механизм, соединить это все и гаражные ворота будут готовы.
Шаги сборки очень похожи на что, что делали для сборки рамы:

  1. Нужно точно измерить диагональ полотна, чтобы оно не перекашивалось во время движения.
  2. Из профилей собираем каркас, прихватываем сваркой. Полученный каркас должен вмещаться в раму, но с учетом небольшого зазора для беспрепятственного движения. Пробную конструкцию нужно проверить. Если она вмещается и не имеет перекосов, нужно хорошо проварить все места соединения, вварить перемычки и ребра жесткости. Все швы зачистить болгаркой.
  3. Нужно разместить крепления и сами кронштейны на полотне. Сделать нужно так, чтобы детали не мешали другим элементам конструкции.
  4. Далее необходимо разместить направляющие на потолке.
  5. Утепляем полотно пенопластом, обвариваем листами металла снаружи и внутри.

Монтаж механизма

Самодельные подъемные ворота почти готовы, осталось только установить механизм и соединить его с рабочими элементами. Устанавливаем элементы механизма – шарниры, рычаги и пружины.

Пружины требуют тщательной регулировки, поэтому придется несколько раз своими руками сменить их положение и натяжение.
Механизм соединяется с приводом, проверяется работа всей системы.
Кроме того, можно установить фиксаторы и другие устройства, которые помогут регулировать работу механизма.

Сделать подъемные гаражные ворота своими руками не так уж просто, но если постараться, спустя несколько дней исправлений, получится очень хорошая конструкция.

Очень важно провести правильные замеры и выбрать рабочую схему для механизма, тогда будут гарантии, что все дальнейшие работы не потребуют переделок и изменений.
