При организации системы вентиляции важно решить две задачи обеспечить подачу достаточного количества свежего воздуха в помещение с минимальным размером застойных зон, но при этом поддерживать комфортную для людей скорость его подачи. К системе Умный дом могут быть подключены любые типы датчиков.
- управление переходными процессами в реальном времени с использованием мощных микропроцессоров;
- возможность сохранения событий во флэш-памяти (сигналов тревоги, показателей температуры, давления) в течение продолжительного времени;
- настраиваемый вид пользовательского интерфейса;
- обмен данными с большинством широко используемых стандартов связи посредством встроенного мультипротокольного программного обеспечения;
- гибкость использования различных функций и алгоритмов,
Необходимо учитывать, что для корректных измерений при монтаже выбирают места трубопровода, где нет изгибов и, соответственно, не создается лишних завихрений, которые могут помешать получить корректные данные. Он может поставляться как в версии с дисплеем, так и без него. Регулятор Потока Воздуха в Вентиляции
Какие воздухораспределители используют в системах вентиляции Минимальный требуемый объем воздуха всегда подается в помещение №1, отключить его невозможно, помещение №2 можно включать и отключать. Как правило, решетки крепят с помощью винтов или специальных зажимов клипс-невидимок на стенах выше уровня обслуживаемой зоны. Минимальный требуемый объем воздуха всегда подается в помещение 1, отключить его невозможно, помещение 2 можно включать и отключать.
Регуляторы температур в зависимости от способа управления бывают пороговыми, управляющие температурой с помощью полностью открытой или полностью закрытой заслонки пример автомобильный термостат , и с пропорционально дифференциальным управлением PID , позволяют плавно управлять температурой в рабочем диапазоне.
Подключение регулятора скорости канального вентилятора: tvin270584 — ЖЖ
При эксплуатации системы вентиляции фильтры неизбежно загрязняются, увеличивается сопротивление вентиляционной сети и уменьшается объем подаваемого в помещения воздуха. Регуляторы это один из основных элементов системы автоматики для вентиляции, обеспечивающий управление исполнительными механизмами по показаниям различных датчиков.
Датчики скорости воздуха для систем вентиляции (ОВК) от производителя
Исполнительные механизмы относятся электроприводы воздушных клапанов и заслонок, вентиляторов, насосов, компрессорных установок, а также калориферы, охладители, задвижки, заслонки, электроприводыи прочее оборудование. Подключение регулятора скорости канального вентилятора.
- Воздухораспределители в виде перфорированных панелей могут иметь круглую или прямоугольную форму. В их корпусе на лицевой стороне выполнены небольшие отверстия, расположенные в несколько рядов. Определяющей характеристикой считается отношение площади отверстий к площади панели: чем выше показатель, тем быстрее затухает воздушный поток.
Необходимо учитывать, что для корректных измерений при монтаже выбирают места трубопровода, где нет изгибов и, соответственно, не создается лишних завихрений, которые могут помешать получить корректные данные. Он может поставляться как в версии с дисплеем, так и без него. Регулятор Потока Воздуха в Вентиляции
Датчики разряжения воздуха для систем вентиляции Выключатель/включатель заслонки. Воздухораспределители этого вида формируют плоские струи и обеспечивают хорошее распределение подаваемого воздуха. Данный клапан может открываться, регулируя объем подаваемого воздуха в пределах от 0 до 100 , необходимая степень открытия задается регулятором.
Регуляторы
Регуляторы – это один из основных элементов системы автоматики для вентиляции, обеспечивающий управление исполнительными механизмами по показаниям различных датчиков.
По функциональному предназначению эти элементы вентиляционных систем подразделяются на регуляторы скорости и регуляторы температур.
Регуляторы температур в зависимости от способа управления бывают пороговыми, управляющие температурой с помощью полностью открытой или полностью закрытой заслонки (пример – автомобильный термостат), и с пропорционально дифференциальным управлением (PID), позволяют плавно управлять температурой в рабочем диапазоне.
Управление регуляторами в системах автоматизации вентиляции осуществляется из щитов управления.
Исполнительные механизмы относятся электроприводы воздушных клапанов и заслонок, вентиляторов, насосов, компрессорных установок, а также калориферы, охладители, задвижки, заслонки, электроприводыи прочее оборудование.
VAV-системы. Описание систем с переменным расходом воздуха, примеры VAV-систем.
Заключение
С позиционным управлением
В приведенном примере мы использовали только две управляемых зоны, но их может быть любое количество приточная установка просто поддерживает заданное давление в воздуховоде независимо от конфигурации воздухопроводной сети и количества управляемых. С их помощью осуществляется обратная связь системы регулирования с объектом по следующим параметрам температуре, давлению, влажности и т.
Датчики и преобразователи
Регуляторы температур в зависимости от способа управления бывают пороговыми, управляющие температурой с помощью полностью открытой или полностью закрытой заслонки пример автомобильный термостат , и с пропорционально дифференциальным управлением PID , позволяют плавно управлять температурой в рабочем диапазоне. Но даже такая простая позволяет экономить около 50 электроэнергии.
- Включение и выключение системы вентиляции;
- Индикацию состояния оборудования;
- Защиту от неправильного подключения питающего напряжения и короткого замыкания;
- Управление производительностью вентиляционной установки;
- Индикацию состояния воздушных фильтров;
- Защиту от перегрева электродвигателей;
- Защиту калорифера от замерзания;
- Поддержку и контроль температуры воздуха на входе вентиляционной установки и в помещении;
- Возможность применения временных ручных алгоритмов управления.
При организации системы вентиляции важно решить две задачи обеспечить подачу достаточного количества свежего воздуха в помещение с минимальным размером застойных зон, но при этом поддерживать комфортную для людей скорость его подачи. Нормой содержания углекислого газа в воздухе считается значение от 600 до 800 ppm. Регулятор Потока Воздуха в Вентиляции

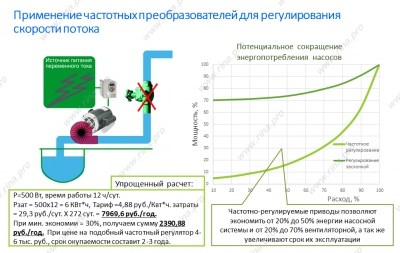

Снижение эксплуатационных расходов Кроме обеспечения комфортных условий в помещениях, автоматизации вентиляционных систем: VAV-система позволяет существенно сократить эксплуатационные расходы, особенно это заметно на приточных системах вентиляции, у которых высокое энергопотребление. Вытяжная это вентиляция, при которой осуществляется удаление воздух из помещения с помощью вытяжных вентиляторов.
Управление по датчику присутствия:
Для этого потребуется датчик присутствия и клапан с возвратной пружиной. При регистрации в помещении пользователя датчик присутствия открывает клапан и вентиляция помещения производиться в полном объеме. При отсутствии пользователей возвратная пружина закрывает клапан.
- Оборудование: на каждое обслуживаемое помещение потребуется один клапан и один датчик присутствия.
- Эксплуатация: Пользователь входит в помещение — начинается вентиляция помещения.
- Плюсы: Пользователь не участвует в регулировании зон вентиляции. Невозможно забыть включить или выключить вентиляцию помещения. Множество вариантов датчика присутствия.
- Минусы: Низкая эффективность из-за on-off регулирования. Внешний вид датчиков присутствия не всегда подходит по дизайну.
- Совет: Применяйте качественные датчики присутствия c встроенным реле времени, для корректной работы VAV- системы.

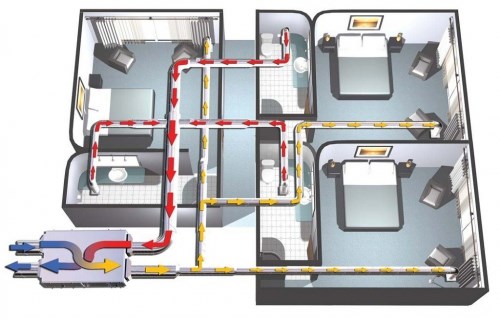

Минимальный требуемый объем воздуха всегда подается в помещение №1, отключить его невозможно. При регистрации пользователя начинается вентиляция помещения №2
Минимальный требуемый объем воздуха распределяется на все помещения, так как клапана закрыты не полностью, и через них проходит минимальное количество воздуха. При регистрации пользователя в любом из помещений начинается вентиляция данного помещения.
контроль в режиме реального времени состояния оборудования вентиляционной системы вентиляторов, фильтров, компрессоров, нагревателей, охладителей, воздушных клапанов, электродвигателей, рекуператоров и пр.
