Расчет Мощности Водяного Калорифера Вентиляции Онлайн • Расчёт мощности

Электроэнергия преобразуется в тепло и КПД зависит от материала нагревательного элемента от потерь электроэнергии в нем и от теплопроводности , от площади соприкосновения элемента с водой, переходных сопротивлениях контактов и потерь в шнуре электропитания.

Водяные приточные калориферы (канальные нагреватели)

Представляет собой многозадачную форму с набором закладок Характеристики схемы , Этажи , Участки , Местные сопротивления , Расчетная таблица. Дефлекторы имеют более сложную конструкцию, поэтому расчет их площади можно будет произвести только после условного разбития элемента на отдельные геометрические фигуры конус, цилиндр и пр.

Калькулятор расчета вентиляции для частного дома и промышленного помещения

Для того чтобы выбрать оборудование для системы воздухообмена с оптимальными характеристиками, отвечающее поставленным условиям, при помощи специализированных компьютерных программ выполняют следующие расчеты. Температура воздуха на входе в электрический калорифер, С 3 поле.

  • Q – количество теплоты, Вт;
  • G – массовый расход нагреваемого воздуха, кг/ч;
  • с – величина удельной теплоемкости воздушной смеси, принимается равной 1.005 кДж/кг °С;
  • tп – температура притока, °С;
  • tн – начальная температура воздуха с улицы.

L максимальное значение приточки для поддержки параметров вытяжки, м 3 ч; Р нормативная плотность воздуха, кг м 3 ; Θρ скорость движения воздуха на каждом участке, определяемая из аэродинамического расчета. Теплоемкость жидкости можно узнать из справочной литературы. Расчет Мощности Водяного Калорифера Вентиляции Онлайн

Расчет нагревателя онлайн. Калориферы КСк. Расчет и подбор водяных калориферов КСк — Т. С. Т 1 поле. Объем проходящего через канальный электронагреватель приточного воздуха, м³/ч
2 поле. Температура воздуха на входе в электрический калорифер, °С
3 поле. Необходимая температура воздуха на выходе из электрокалорифера, °С
4 поле. Требуемая мощность электрического калорифера (расход тепла на подогрев приточного воздуха) для введенных данных Электрические этот вариант самый простой в установке нужен только источник питания для нагрева встроенных ТЭНов , но требует большого расхода электроэнергии. Это снижает электропотребление на поддержания температуры горячей воды, уменьшает образование накипи, обеспечивает более щадящий режим для внутреннего бака.

Расчет производительности для нагрева воздуха определенного объема

Расчет вентиляции

Определяем массовый расход нагреваемого воздуха

L — объемное количество нагреваемого воздуха, м.куб/часp — плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) — таблица показателей плотности представлена выше, кг/м.куб

Определяем расход теплоты для нагревания воздуха

Q (Вт) = G х c х (t кон — t нач)

G — массовый расход воздуха, кг/час с — удельная теплоемкость воздуха, Дж/(кг•K), (показатель берется по температуре входящего воздуха из таблицы)t нач — температура воздуха на входе в теплообменник, °С t кон — температура нагретого воздуха на выходе из теплообменника, °С

В таблице приводятся основные технические характеристики всех моделей данного теплообменника площадь поверхности нагрева и фронтального сечения, присоединительных патрубков, коллектора и живого сечения для прохода воды, длина теплонагревательных трубок, число ходов и рядов, масса.

Расчет мощности для обогрева шкафа автоматики. Формулы и калькулятор.

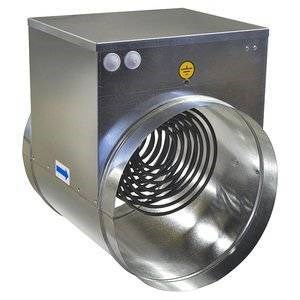

Расчет мощности калорифера
При расчете калорифера, используемого для приточной вентиляции необходимо вычислить площадь поверхности подогрева и необходимую мощность. Начинать нужно с вычисления площади сечения теплообменника по фронту:

Подбор электрического калорифера

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Калорифер, используемый для вентиляции, обычно подключают к системе отопления непосредственно в точке воздухозабора. Последняя редакция программы для проектирования вентиляции Vent-Calc позволяет за кратчайшие сроки рассчитать аэродинамическое сопротивление системы и другие показатели, необходимые для предварительного подбора оборудования. Водяные калориферы для приточных установок вентиляции Задавайте мне вопросы, отвечу всем!

Как выполняется расчёт мощности калорифера вентиляции

Для упрощения производимых расчетов вашему вниманию представлен онлайн-калькулятор расчета основных данных для правильного подбора калорифера. Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.

Электрический калорифер

Кроме нагревательного элемента в состав системы входит узел обвязки обеспечивает подвод теплоносителя к обменщику , насос, прямые и обратные клапаны, запорная арматура и блок для автоматического управления. Рекуперации осуществляется без контакта двух воздушных сред.

  • Производительность по воздуху;
  • Мощность калорифера;
  • Рабочее давление, создаваемое вентилятором;
  • Скорость потока воздуха и площадь сечения воздуховодов;
  • Допустимый уровень шума.

0,2 кВт от телевизора; Для других приборов можно считать, что они выделяют в виде тепла 30 от максимальной потребляемой мощности то есть предполагается, что средняя потребляемая мощность составляет 30 от максимальной. т средний показатель температуры теплового носителя, 0 С; tср. Расчет Мощности Водяного Калорифера Вентиляции Онлайн

Паровые калориферы

Обратите внимание! Иногда случается масштабное потребление воздуха приточной вентиляцией, и при этом установка теплообменника со значительным проходным сечением не представляется возможной. В таких случаях производится установка целой серии устройств меньшего размера.

Естественно, в нежилых помещениях и зонах типа кладовки, лоджии или гардеробной этот показатель соответствует 0,2 кубического метра за один час. Электрические этот вариант самый простой в установке нужен только источник питания для нагрева встроенных ТЭНов , но требует большого расхода электроэнергии.

Оказать помощь в выполнении предварительных расчетов, дать квалифицированную консультацию, а также оформить соответствующие документы могут специализированные фирмы, которые зачастую осуществляют также проектирование и монтаж вентиляции.

Мощность нагревателя Производительность
1.2 кВт 80 м³/ч
2.4 кВт 160 м³/ч
3.6 кВт 240 м³/ч
4.8 кВт 330 м³/ч
7.5 кВт 510 м³/ч
10.8 кВт 730 м³/ч
15.0 кВт 1020 м³/ч
22.5 кВт 1520 м³/ч
30.0 кВт 2030 м³/ч

Паровые

Задушить вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Простая теплоизоляция К 2,0-2,9 Здание с одинарной кирпичной кладкой, упрощенная конструкция окон и крыши.

Классификация

Последняя редакция программы для проектирования вентиляции Vent-Calc позволяет за кратчайшие сроки рассчитать аэродинамическое сопротивление системы и другие показатели, необходимые для предварительного подбора оборудования. При выборе калорифера учитывают следующие факторы.

  • большие габариты;
  • сложность подключения к общей системе горячего водоснабжения;
  • необходимость жёсткого контроля температуры теплоносителя в системе водоснабжения.

Для помещений, где будет установлена канальная вентиляция, расчет воздуховодов состоит в определении необходимого рабочего давления вентилятора с учетом потерь, скорости воздушного потока и допустимого уровня шума. r тепловая энергия, получаемая в процессе конденсации пара. Расчет Мощности Водяного Калорифера Вентиляции Онлайн

Накопительные водонагреватели (бойлеры) Недостаток – ограничения по минимальной температуре и запыленности входного потока. истинные показатели коэффициента передачи тепловой энергии калорифера практически никогда не совпадают с данными в таблицах, причем чаще в сторону снижения;. Пластинчатые модели отличаются тем, что на трубки насаживаются пластины, еще больше увеличивающие площадь поверхности теплоотдачи.

Регулировка процесса нагрева

Используются два способа регулировки режима работы:

  • Количественный. Настройка производится путем изменения объема теплоносителя, поступающего в прибор. При этом способе отмечаются резкие скачки температуры, нестабильность режима, поэтому в последнее время более распространен второй тип.
  • Качественный. Этот способ позволяет обеспечивать постоянный расход теплоносителя, что делает работу прибора более стабильной и плавной. При неизменном расходе меняется лишь температура носителя. Это делается путем подмешивания в прямой поток некоторого количества более холодной обратки, что регулируется трехходовым клапаном. Такая система защищает конструкцию от перемерзания.

Расчет мощности калорифера

Для правильного подбора необходимого оборудования достаточно знать необходимую мощность калорифера, который впоследствии будет монтироваться в системе отопления приточной вентиляции, температуру воздуха на его выходе из калориферной установки и расход теплоносителя.

Вычисление фронтального сечения устройства, требующегося для прохода воздушного потока

Типовой расчет мощности кондиционера

Фронтальное сечение — рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

Расчет необходимой мощности для обогрева шкафов автоматики

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Программа расчета работает с любыми типами воздуховодов круглые, прямоугольные и нестандартной формы. Он находится до калорифера, а, следовательно, используется нормативное значение плотности воздушных масс снаружи помещения. Особенность методики для паровых нагревателей Задавайте мне вопросы, отвечу всем!

Определение запаса устройства по тепловой мощности

В основе принципа действия этого устройства закон термодинамики тепловая энергия всегда передаётся из области высоких температур в область более низких. Чтобы используемая система соответствовала всем эксплуатационным требованиям, итоговый потребитель должен соблюдать ряд обязательных правил.

1 Профессиональная классификация калориферов

G массовый расход воздуха, кг час с удельная теплоемкость воздуха, Дж кг K , показатель берется по температуре входящего воздуха из таблицы t нач температура воздуха на входе в теплообменник, С t кон температура нагретого воздуха на выходе из теплообменника, С. Если в таблице отсутствует ваш город, следует принять показатели близлежащего.

  • в цехах по производству полимеров, радиоэлектроники
  • в складских и гаражных помещениях
  • в сушильных установках
  • в торговых залах
  • в офисах
  • в строительных вагончиках
  • в мастерских
  • как бытовые воздухонагреватели в жилых помещениях

Для помещений, где будет установлена канальная вентиляция, расчет воздуховодов состоит в определении необходимого рабочего давления вентилятора с учетом потерь, скорости воздушного потока и допустимого уровня шума. Чтобы удостовериться в правильности расчетов, прилагаются таблицы ВСН 353-86. Расчет Мощности Водяного Калорифера Вентиляции Онлайн

Конструкция калориферов разных видов G — массовый расход воздуха, кг/час
v — массовая скорость воздуха — для оребренных калориферов принимается в диапазоне 3 — 5 (кг/м.кв•с). Допустимые значения — до 7 — 8 кг/м.кв•с Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции. q коэффициент, равный 30 40 Вт м q 30 для затененного помещения; q 35 при средней освещенности; q 40 для помещений, в которые попадает много солнечного света.

Кроме нагревательного элемента в состав системы входит узел обвязки обеспечивает подвод теплоносителя к обменщику , насос, прямые и обратные клапаны, запорная арматура и блок для автоматического управления.

Расчёт мощности

приточно-вытяжная вентиляция с искусственным побуждением, используемая для регуляции воздухообмена на больших площадях, в цехах, в различных помещениях. Возьмем ТЭН 140 В13 2,0 Т 220 такой же, как и предыдущий, только мощностью ниже -2,0 кВт вместо 2,5 кВт.

Виды воздухообмена, используемые на промышленных предприятиях

Для этого в поля онлайн-калькулятора следует ввести исходные данные о тепловой мощности установки, полученные при первом подсчете, о температуре теплоносителя подаваемого на вход в калорифер, и значение температуры на выходе из устройства. Параметры теплового носителя зависят от параметров среды.

  • W (в кВТ) – мощностная характеристика ТЭНов (нагревательного элемента),
  • Т (в часах) – время нагрева воды,
  • V (в литрах) – объем бака,
  • tк и tн (в °С) – конечная и начальная температуры (конечная – обычно 60°C).

Для того чтобы выбрать оборудование для системы воздухообмена с оптимальными характеристиками, отвечающее поставленным условиям, при помощи специализированных компьютерных программ выполняют следующие расчеты. Из меди изготавливают коллекторы и патрубки, а оребрение из алюминия. Расчет Мощности Водяного Калорифера Вентиляции Онлайн

5 Выбор вентиляционного электронагревателя Если результаты вычислений выходят за рамки табличных значений, то проектировщики идут по другому пути: закладывается несколько параллельных канальных нагревателей, суммарная площадь сечений которых равна расчётному значению. 0,2 кВт от телевизора; Для других приборов можно считать, что они выделяют в виде тепла 30 от максимальной потребляемой мощности то есть предполагается, что средняя потребляемая мощность составляет 30 от максимальной. куб fw средняя площадь живого сечения одного хода теплообменника принимается по таблице подбора калориферов КСк , м.
