Таким образом, с учетом отмеченных особенностей проектного исполнения незадымляемых лестничных клеток необходимо безусловное исполнение действующих нормативных требований пожарной безопасности в соответствии с установленной пожарно-технической классификацией без любых необоснованных, в том числе жаргонных нововведений.

Клапан огнезадерживающий: что это такое, ОЗК для вентиляции, расшифровка, с электроприводом, где и когда устанавливаются на механические системы?

Так как кислород перестает поступать к очагу, сила горения снижается, температура падает, а ликвидация становится посильным делом. Для автоматической работы нужно иметь систему сигнализации, которая и будет посылать тревожный сигнал механизму.

Противопожарные клапана систем вентиляции: огнезащитный, дымоудаление, установка, где и когда ставится?

Согласно всем правилам, противопожарные системы дымоудаления обязательно должны присутствовать во всех постройках, которые имеют более 10 этажей, подземных помещениях, где отсутствует естественная вентиляция, больницах, тюрьмах и местах, где наблюдается огромное скопление людей. 08 кг с искомая величина средней температуры в дымовом слое будет равна. Вопрос 7 Каков порядок правоприменения так называемых незадымляемых лестничных клеток Н2 Н3 , неоднократно упоминаемых различными разработчиками в специальных технических условиях на проектирование противопожарной защиты объектов гражданского строительства, и почему такие лестничные клетки не классифицированы действующими противопожарными нормами. Вентилятор подпора воздуха один из важнейших конструктивных элементов противопожарной вентсистемы. Противопожарные Клапана Систем Вентиляции Где Устанавливаются

ОТВЕЧАЕТ ВНИИПО МЧС РОССИИ. СП 7.13130.2009 » Блог Николая Морозова Для того, чтобы люди могли дышать чистым воздухом в процессе эвакуации, на лестницы и в шахты лифтов нагнетаются свежие воздушные массы – это делается с помощью вентиляторов подпора. Благодаря этому эвакуация проходит безопасно, риск отравления продуктами горения сводится к минимуму. Ключевая задача противопожарной вентиляции обеспечить безопасность людей, предоставить им быстрый доступ наружу и предотвратить разрушение здания под воздействием экстремальных условий. Именно динамическими противопожарными вентиляциями оснащаются все общественные объекты торговые и деловые центры, заведения общепита, развлекательные учреждения, административные здания, объекты социальной инфраструктуры.

ОТВЕЧАЕТ ВНИИПО МЧС РОССИИ. СП 7.13130.2009

2. Положения п. 7.2 б) СП 7.13130.2013 распространяются на все коридоры, расположенные на подвальных и цокольных этажах при выходах в эти коридоры из помещений с постоянным пребыванием людей.

Вопрос 2 : Прошу Вас дать разъяснение п. 7.2 СП 7.13130.2013. Является ли конференцзал помещением массового пребывания людей и нужно ли там выполнять систему дымоудаления, если расчетное количество людей в зале составляет 300 человек, а площадь помещения 400 м2? Площадь мебели составляет 50 м2, следовательно, на одного человека приходится более 1 м2 площади.

Вопрос 5 : Нужно ли отключать БЫТОВЫЕ КОНДИЦИОНЕРЫ (или сплит системы) при срабатывании АПС при проектировании общественных зданий?

Вопрос 6 : «Почему при расчете дымоудаления из коридоров температуру дыма по методическим рекомендациям ВНИИПО необходимо рассчитывать, но не принимать равной 3000С, как это предусмотрено в прежних и некоторых новых методиках?»

Приведенный довод может быть проиллюстрирован количественной оценкой в следующем примере расчета.

g_k = 50•30•13.8/(13.8(6(30•3) 2/3 – 1.4•2.0)) = 12.7 кг/м 2 ,

g_кр = 4500•0.2 3 /(1+500•0.2 3 ) + (30•3) 1/3 /(6•0.263•13.8) = 7.4 кг/м 2 .

Поскольку g_кр < g_k, то согласно МР в рассматриваемом помещении будет пожар, регулируемый вентиляцией (ПРВ). При этом максимальная среднеобъемная температура в помещении и температура выходящих из этого помещения газов, соответственно, составят:

T_omax = 293+940exp(0.0047•50 – 0.141) = 1326K,

T_o = 0.8•1326 = 1061 К .

Средняя температура дымового слоя в коридоре согласно зависимости (16МР) имеет следующее значение:

T_sm01 = 293+1.22(1061 – 293)(2•1.5+2)/60(1 – exp(–0.58•60/(2•1.5+60))) = 371К.

Массовый расход удаляемых из защищаемого коридора продуктов горения по зависимости (17МР) составит:

При этом объемный расход удаляемых продуктов горения должен быть не менее:

L_sm01 = 4.08•3600/(353/371) ~ 15440 м 3 /ч.

Если в исходных данных рассматриваемого примера изменить некоторые геометрические характеристики коридора при неизменности всех остальных ранее принятых условий (длина коридора 20 м, ширина – 1.2 м, высота – 2.7 м), то при тех же значениях T_o = 1061К и G_sm0 = 4.08 кг/с искомая величина средней температуры в дымовом слое будет равна:

T_sm02 = 293+1.22(1061 – 293)(2•1.35+1.2)/20(1 – exp(–0.58•20/(2•1.35+1.2))) = 466К.

Соответствующее значение объемного расхода удаляемых продуктов горения при этом составит:

L_sm02 = 4.08•3600/(353/466) ~ 19390 м 3 /ч.

Является ли конференцзал помещением массового пребывания людей и нужно ли там выполнять систему дымоудаления, если расчетное количество людей в зале составляет 300 человек, а площадь помещения 400 м2.

Противопожарная вентиляция: принцип работы, устройство, разновидности, инструкция по установке

Система дымоудаления и подпора воздуха принцип работы — технология монтажа

Они могут устанавливаться как в вертикальных, так и горизонтальных проемах вентканалов, а также в проемах перекрытий и подвесных потолков.

Что представляет собой клапан противопожарный и где применяется

При наличии признаков пожарной угрозы включается звуковое оповещение для людей, которые обязаны покинуть объект. В более сложных системах ту же функцию может выполнять противопожарная вентиляция, совмещающая изоляцию возгорания, автоматику дымоудаления и нагнетание воздуха по вентиляционным каналам.

Требования к устройству систем дымоудаления

Противодымная вентиляция устанавливается так, чтобы она работала автономно для этого нужно обеспечить максимальную безопасность для всех других коммуникационных систем по всей протяженности вентканалов. Работа по монтажу выполняется в несколько этапов. Система дымоудаления СДУ это технологическое оборудование приточно-вытяжной вентиляции, создающее подпор воздуха и удаления продуктов горения, с целью создания условий для эвакуации людей при пожаре. Противопожарные статические вентсистемы решают следующие задачи. Противопожарные Клапана Систем Вентиляции Где Устанавливаются

Общие сведения о противопожарных клапанах, их назначение Кроме того, в ассортименте компании есть и огнезадерживающие (КПВС), которые способны предотвращать распространение пожара по системам кондиционирования и вентиляции, а также клапаны противопожарные КПУ-1Н. С внешней стороны они покрываются слоем термозащиты это обеспечивает воздуховодам защиту от перегрева и предотвращает возгорание остальных систем и самого здания. Система подпора воздуха в лестничную клетку, установка её в другие участки эвакуационных путей из здания является важным элементом противопожарной защиты.

Виды систем: статические и динамические

Все системы для удаления дыма или ограничения пожара принадлежат к одному из двух типов – динамические и статические.

Статическая система призвана остановить доступ кислорода в помещение, в котором происходит горение. Так как кислород перестает поступать к очагу, сила горения снижается, температура падает, а ликвидация становится посильным делом. В нормальном состоянии вентиляция открыта, но когда датчики замечают неладное, вентиляция закрывается.

Этот вид систем, куда ставят противопожарный закрывающийся клапан, стоит сравнительно мало. Монтаж не требует больших затрат и работы. Но такая система намного слабее динамической.

Динамическая система также ориентируется на показания датчиков. Когда они замечают дым и передают тревожный сигнал, включается защита. Открывается решетка вентиляции, а внутри нее активируются вентиляторы. Дым затягивается вентилятором в отверстие и выводится на улицу.

Включается и второй ряд вентиляторов, которые нагнетают в помещение воздух с улицы. Эти вентиляторы расставлены по пути эвакуации.

Минус этой системы в том, что она не мешает горению и не ликвидирует очаг. Но она делает эвакуацию безопасней и всегда работает, как должна.

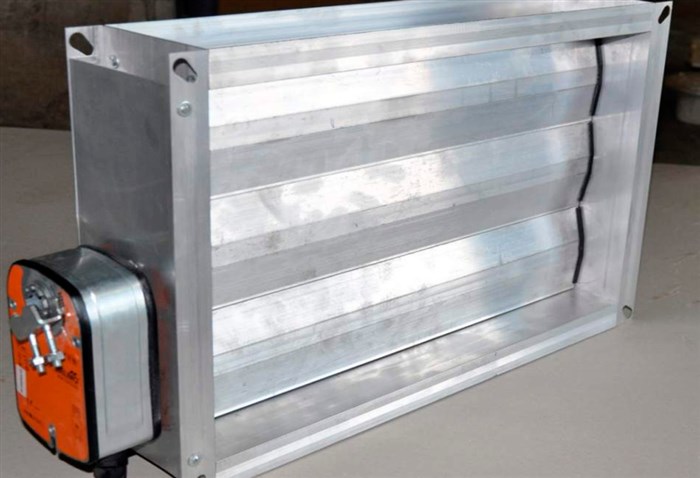

Пожарные клапаны разделяются на четыре категории:

Закрытые по умолчанию. Они открываются при пожаре, удаляя дым.
Открытые по умолчанию. Они выполняют функцию вентиляции и закрываются, не позволяя огню попасть в вентиляцию.
Дымовые дроссели, рассчитанные на удаление дыма с больших площадей.
Двойного назначения. Это устройство закрывается на время пожара, изолируя от огня вентиляцию, но открывается, когда пожар проходит, высасывая дым из помещения.

Такое противопожарное оборудование может крепиться внутри вентиляционного прохода, а может крепиться на улице, на внешней стене строения.

К отдельной категории относится газовый клапан, перекрывающий доступ газа в здание, в котором замечен пожар. Все аппараты, работающие на газе, такие как плиты, отключаются.

Еще один параметр, по которому классифицируют механизмы – морозостойкость. Если устройство будет работать в условиях низкой температуры, то его корпус будет выполнен не только из огнеупорного материала, но и из морозостойкого. Для работы во влажных условиях также изготавливаются специальные варианты морского типа.

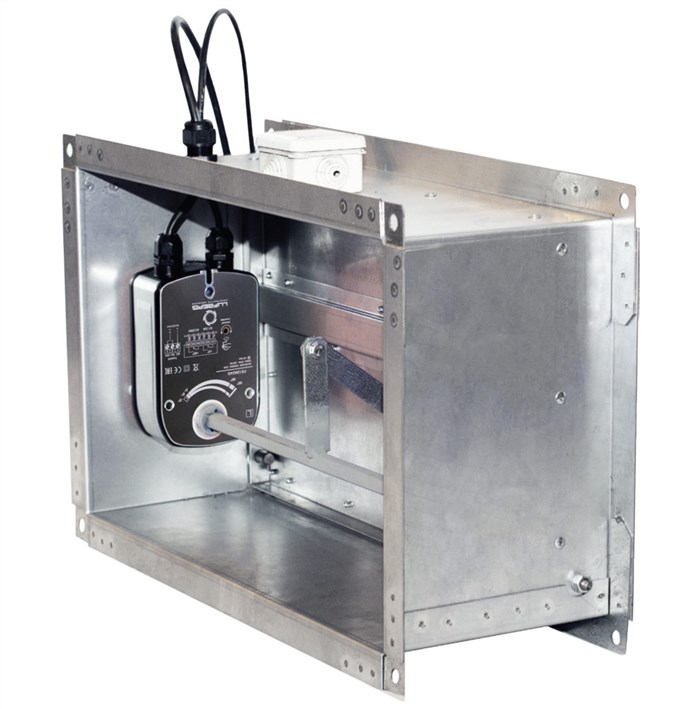

КЛОП 1

Эта модель закрывается при пожаре, не позволяя дыму и огню распространяться по вентиляции. Она может использоваться в любом здании.

Он крепится при помощи двух фланцев, а в действие приводится электрическим приводом. Он производится в комплектациях IE60 и IE90. Эти комплектации выдерживают 60 и 90 минут прямого сопротивления огню.

КЛОП может дополнительно иметь автоматический спуск, включающийся при 72 градусах.

Требования, предъявляемые к обычным вентиляциям приточного типа, здесь неприменимы при создании и приемке противопожарных систем применяются более строгие стандарты и регламенты, прописанные в законе.

Виды вентиляций

Динамическая система

Статические системы дымоудаления имеют простое устройство. Их принцип работы основан на блокировании всех каналов, по которым дым может попасть в другие помещения.

Установка огнезадерживающих клапанов

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Ее можно проектировать вместе с общей вентиляцией и при этом использовать минимум электроники и рабочей силы. Он устанавливается в вентиляционном канале, чтобы обезопасить имущество и людей, находящихся в здании, от огня. Установка системы Задавайте мне вопросы, отвечу всем!

Как работают системы подпора воздуха

Устройства обеспечивают горизонтальный, вертикальный выброс дыма, используется комбинированный способ вентиляции. Кроме того, в ассортименте компании есть и огнезадерживающие КПВС , которые способны предотвращать распространение пожара по системам кондиционирования и вентиляции, а также клапаны противопожарные КПУ-1Н.

Требования и нормы к огнезадерживающим клапанам

Каждый вид вентиляционной системы требует свой вид ОЗК. Важно сделать правильный выбор. В зависимости от назначения противопожарного устройства к нему предъявляются требования.

Все нормативы, которым устройство должно соответствовать, перечислены в уставе «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость».

Также требования к ОЗК можно найти в некоторых официальных документах СП и НБП.

Нормативные требования к огнезадерживающим клапанам устанавливают официальные документы.

С устройством кроме инструкции поставляются сертификаты ПБ, а если противопожарные огнезадерживающие модели еще и взрывобезопасные, то с ними должен приходить сертификат взрывобезопасности.

Одновременно системой подпора воздуха создается избыточное давление в соседствующих с очагом пожара участках и на путях эвакуации, чтобы препятствовать задымлению этих зон и способствовать работе спасателей.

Где устанавливаются противопожарные клапаны системы вентиляции, требования к ним

Правила размещения:

Данные системы предназначены для работы в экстремальных условиях, поэтому при их изготовлении применяются материалы, обладающие высокой термической и химической стойкостью, а также ударопрочностью.

КЛОП 1

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

Важно вид системы нельзя выбирать на свое усмотрение, все это регламентировано и строго прописано на законодательном уровне. Система подпора воздуха, устройство её частей позволяет создать благоприятные условия для людей в момент их эвакуации при задымлении, пожаре, безопасной работы спасателей. Как выполняется установка и обслуживание оборудования Задавайте мне вопросы, отвечу всем!

Из чего состоит система подпора воздуха?

Неизменным в нем остается лишь угарный газ СО, содержание которого в воздухе выше 1 приводит к смерти людей в течение нескольких минут из-за того, что он образует устойчивое соединение с гемоглобином крови, блокируя транспортировку кислорода. Не дают дыму покинуть очаг возгорания благодаря этому люди не отравятся продуктами горения и у них будет время для того, чтобы безопасно и без паники выйти наружу;.

Вентилятор подпора воздуха

С технической точки зрения система работает так при обнаружении источника возгорания включается отсос дыма, идущего от очага это помогает локализовать задымление и не дать ему распространиться по всему объекту. Первые фиксируются к воздуховоду при помощи двух специальных фланцев. Вопрос 6 Почему при расчете дымоудаления из коридоров температуру дыма по методическим рекомендациям ВНИИПО необходимо рассчитывать, но не принимать равной 3000С, как это предусмотрено в прежних и некоторых новых методиках. Заслонка и корпус клапана исполнены из покрытой цинком стали шириной 1 мм. Противопожарные Клапана Систем Вентиляции Где Устанавливаются

Техническое обслуживание

Чтобы обеспечить эффективный приток чистого воздуха и исключить задымление объектов (лестничных клеток, тамбур-шлюзов, лифтовых шахт и т. д.) в целях безопасной эвакуации людей и имущества, а также облегчения работы подразделений спасателей необходим подпор воздуха. Избыточное давление создается с помощью вентиляторов, оснащенных электроприводом.

Воздуховоды и вентиляционные шахты при нормальных условиях используют для нагнетания в помещения свежего воздуха, для проветривания помещения. Самой распространенной моделью являются вентиляторы осевого типа они обеспечивают высокую производительность и при этом безопасны.
