Простейшие Откатные Ворота Своими Руками Без Автоматики

Откатные ворота своими руками

Откатные ворота устанавливают на коммерческих объектах и на территориях загородного строительства. Автоматические ворота с дистанционным открытием своими руками? Внешне привлекательные конструкции пользуются заслуженной популярностью благодаря своим отличным техническим характеристикам. Работы по монтажу не отличаются особой сложностью и не занимают много времени.

Установить оригинальную конструкцию на участке можно своими руками, как это сделать – об этом подробнее.

Откатные ворота – как они работают

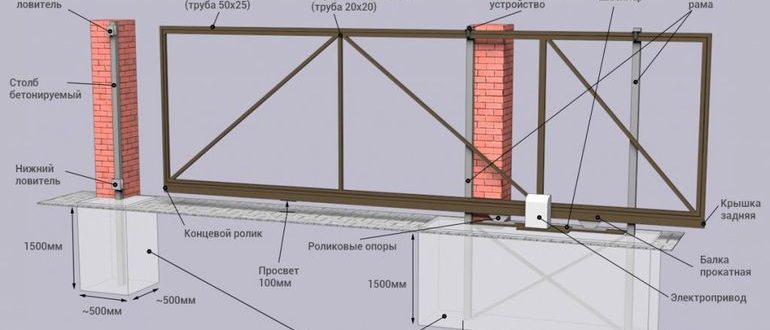

Закрывающее полотно передвигается на двух каретках с роликовым механизмом. Створку фиксируют верхние ролики. При откате ворот в сторону нижний улавливатель принимает конструкцию, уменьшая нагрузку на опору.

Ворота в закрытом состоянии надежно удерживает верхний улавливатель.

Простейшие Откатные Ворота Своими Руками Без Автоматики

Установка откатных ворот требует достаточного количества свободных метров. Размер ворот всегда больше ширины, отведенной под проем, он составляет 150 %. Например, если ширина проема 4 м, то длина ворот составит 6 м, соответственно для отката понадобится не менее 6 свободных метров вдоль забора. При рассмотрении варианта установки конструкции следует позаботиться о наличии достаточного количества места на участке.

Преимущества и недостатки

Простейшие Откатные Ворота Своими Руками Без Автоматики

Что делает откатные ворота такими популярными? На самом деле конструкции имеют множество достоинств, и вот только некоторые из них:

  • Откатные ворота открывают въезд для автотранспорта любых габаритов.
  • Ворота устанавливают при любых климатических условиях.
  • Возможность выбора декоративной отделки. В зависимости от пожеланий владельца участка выбирают ковку, профнастил или обрешетку.
  • Индивидуальный выбор варианта конструкции и автоматики.
  • Долгий срок эксплуатации. В сравнении с другими видами ворот петли в таких конструкциях не провисают.

Простейшие Откатные Ворота Своими Руками Без Автоматики

Откатные конструкции почти не имеют недостатков. Единственный минус – они требуют больше места для установки и стоят на 10-20 % дороже обычных распашных ворот.

Виды конструкций

Простейшие Откатные Ворота Своими Руками Без Автоматики

Всего существует несколько видов конструкций:

  • Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
  • Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
  • Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
  • Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.

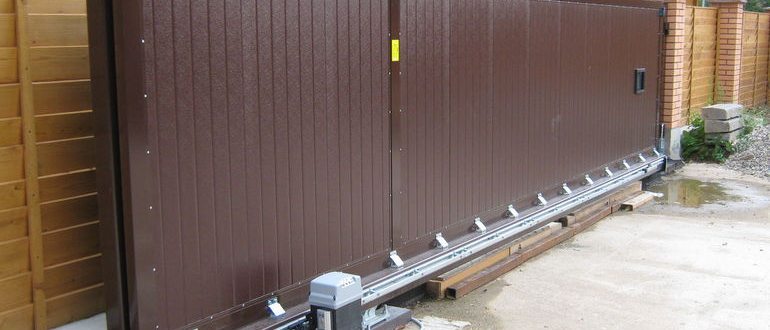

  • Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Простейшие Откатные Ворота Своими Руками Без Автоматики

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

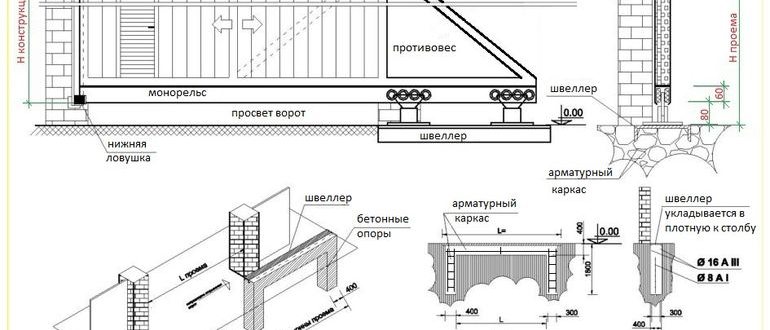

Проектирование чертежей и схем

Простейшие Откатные Ворота Своими Руками Без Автоматики

Весь технологический процесс установки делится на несколько этапов. Произвести точные расчеты, создать чертежи и схемы – первое, что нужно сделать. Игнорировать этот этап не стоит, поскольку именно от точности расчетов зависит будущее успешное функционирование системы. Гаражные ворота сдвижные своими руками чертежи? В проектирование входит проведение следующих действий:

  1. Замеры высоты и ширины проема для определения оптимального варианта конструкции.

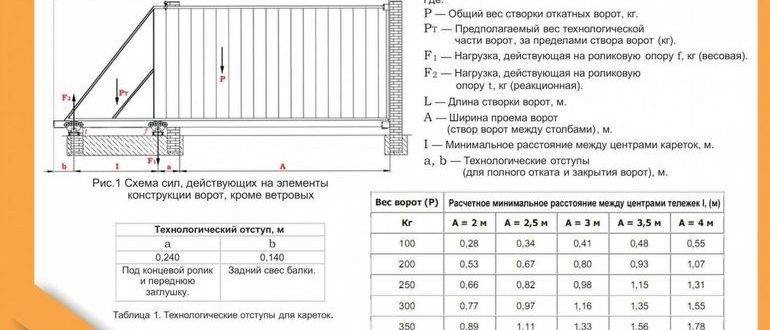

  2. Расчет противовеса нужен, чтобы уравновесить створки ворот. Правильный расчет способствует правильному распределению веса конструкции по кареткам.
  3. Оценка веса полотна для определения подходящей несущей опоры.
  4. Изготовление чертежей и схем.

Простейшие Откатные Ворота Своими Руками Без Автоматики

В зависимости от веса будущей откатной системы, подбирается фурнитура. Планируя установку откатных ворот в регионе с неблагоприятными климатическими условиями, следует учитывать нагрузку от порывов ветра.

Как правильно выбрать фурнитуру и выполнить расчет материалов

Простейшие Откатные Ворота Своими Руками Без Автоматики

В стандартный набор фурнитуры для ворот входят роликовые механизмы, направляющие устройства, верхние и нижние ловители, несущая балка. Главное условие надежности креплений заключается в используемой фурнитуре, ее показатели прочности должны превышать массу полотна. Например, роликовые механизмы должны иметь запас в 30%, если сравнивать с весом изделия.

Простейшие Откатные Ворота Своими Руками Без Автоматики

Несущие опоры для ворот изготавливают из стали высокого качества, они обеспечивают легкость в передвижении полотна. Роликовые опоры имеют функцию регулировки и позволяют менять расстояние между полотном и поверхностью без проведения демонтажных работ.

Монтажные работы

Сооружение каркаса

Трубы при помощи электроинструмента нарезают в соответствии с размерами, отмеченными в проекте. Далее собирается рама: методом сварки скрепляют все угловые соединения, приваривают стыковочные места. Сварные швы шлифуют, каркас проходят грунтовкой с антикоррозионными добавками и окрашивают алкидной эмалью.

Створку полотна зашивают с одной или с двух сторон. В первом варианте каркас приваривают вровень с лицевой частью рамы. Второй вариант предусматривает сварку посередине: в раму закладывают готовый каркас и проваривают небольшими участками.

К раме, а точнее, к нижней ее части приваривают направляющие.

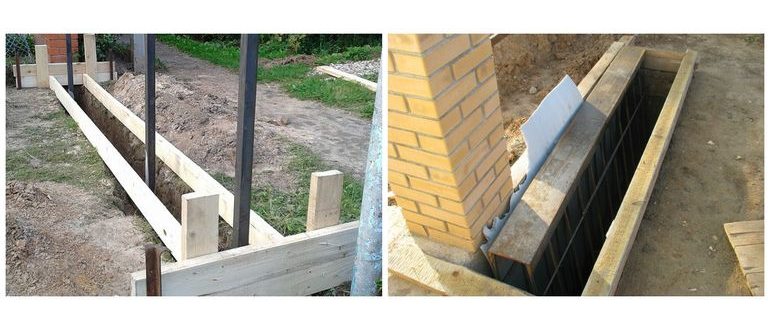

Обустройство фундамента

Простейшие Откатные Ворота Своими Руками Без Автоматики

Для начала необходимо выполнить разметку для будущего фундамента. Далее выполняется установка ответного столба, чтобы не уменьшить проем, его располагают со стороны участка. Оставляют место под электрические кабели для подведения автоматики в дом.

Следующий этап – подготовка котлована, его глубина обычно не превышает 2 м. Далее по ширине рва закладывают швеллер. К швеллеру приваривают арматуру диаметром 12 мм. Закладка элемента выполняется арматурой вниз, швеллер устанавливают по уровню, параллельно открытию ворот.

Бетонные работы выполняют только после укладки закладного элемента.

Установка ворот на участке

После полного застывания бетона можно приступать к установке ворот. Первоначально делают разметку. Ворота для гаража металлические распашные своими руками? Далее две каретки размещают на некотором расстоянии друг от друга, а полотно ворот вставляют в направляющую рельсу.

Систему необходимо отрегулировать, чтобы ворота не доезжали до края одной каретки примерно на 10 см.

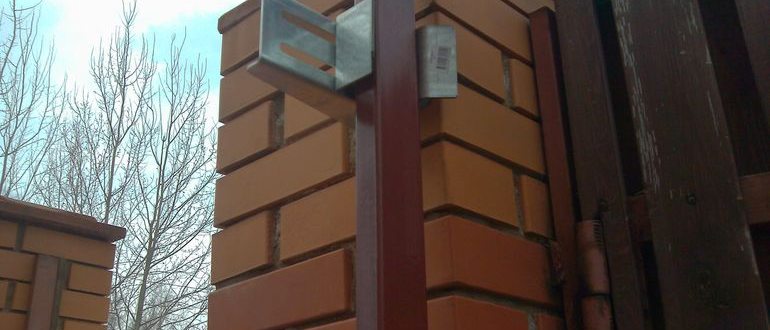

После заваривания стыковочных участков каретки и закладной полости, выполняют установку оставшихся деталей: верхних роликов и металлической пластины на анкерных болтах. К столбу необходимо прикрепить отрезок трубы, на ней впоследствии будут установлены верхний и нижний ловители. По окончанию монтажных работ устанавливаются резиновые заглушки.

Об установке откатных ворот своими руками смотрите видео:
