Каркасные конструкции с ГКЛ решают сразу множество задач в ремонте помещений. Однако каждый элемент использует одну деталь – стоечный профиль для гипсокартона, а также направляющие для его крепления. Однако сразу незнающему человеку трудно разобраться с маркировками и назначениями металлических реек. Их несколько основных разновидностей, которые возможно применять для определенных целей.
Профили направляющие пн для монтажа гипсокартона оцинкованные Пример устройства каркаса для гипсокартона из стоечного профиля

Полное содержание материала

Назначение и преимущества профиля

Главное назначение такого материала, как стоечный профиль в сборке легких и прочных оснований под гипсокартон. Именно эти металлические рейки выступают основными несущими деталями, к которым привинчивают стеновые материалы.

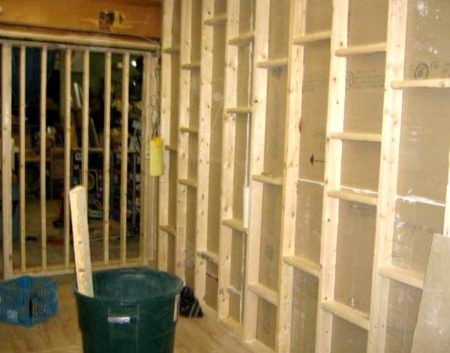

Часто можно встретить рекомендации о том, что каркасные конструкции под гипсокартон можно собирать с деревянных реек. Это действительно так, древесина вполне справиться с такой задачей, однако, есть несколько некоторые ньюансы:

  1. Во-первых, древесина должна быть полностью сухой, иначе в процессе высыхания она сменит конфигурацию и “поведет всю конструкцию с гипсокартона.
  2. Во-вторых, деревянные рейки нужно подобрать одного размера, с ровными и прямыми сторонами. В противном случае при обшивке ГКЛ, возникнут проблемы в плотном прилегании и даже ломки материала. Профили направляющие пн для монтажа гипсокартона оцинкованные Деревянный каркас для монтажа гипсокартона

И даже такие предосторожности не всегда помогут прослужить каркасу длительное время, в сравнении с металлическим аналогом.

Профили из металла долговечны, легкие и прочные. Они имеют защитное цинковое покрытие, предотвращающее коррозию, а монтаж с большим количеством точек крепления обеспечивает достаточный запас прочности каркаса.

Срок службы основания с такого материала будет исчисляться десятками лет, без какого-либо обслуживания и ухода. К тому же вес таких конструкций будет ниже, чем у деревянных аналогов, что не будет создавать дополнительных нагрузок на несущие стены и перекрытия. Установка металлического профиля также прост, основным крепежом выступают саморезы по металлу: пресс шайбы, или “блошки (клопы) – мелкие в несколько миллиметров шурупы.

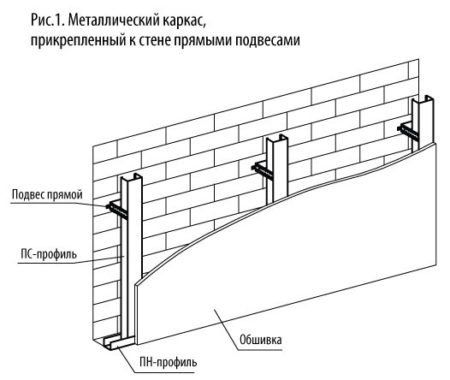

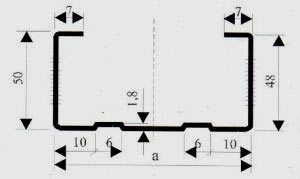

Профили направляющие пн для монтажа гипсокартона оцинкованные Схема для монтажа металлического профиля Дополнительно к несущим стенам конструкция фиксируется прямыми подвесами. А между собой специальными соединениями – крабами. Стоимость такого материала для каркасного основания, относительно невысока, и порой намного дешевле, чем качественные деревянные рейки. Важно, только знать какие типы профиля подходят для тех или иных работ, и что можно собрать с этих деталей.

Типы и стоимость профиля

Для сборки основания под гипсокартонные конструкции используют два основных вида реек: направляющие, и стоечные. Именно с использованием их создаются все шедевры дизайна, вплоть до колонн, арок, и других элементов внутренней архитектуры.

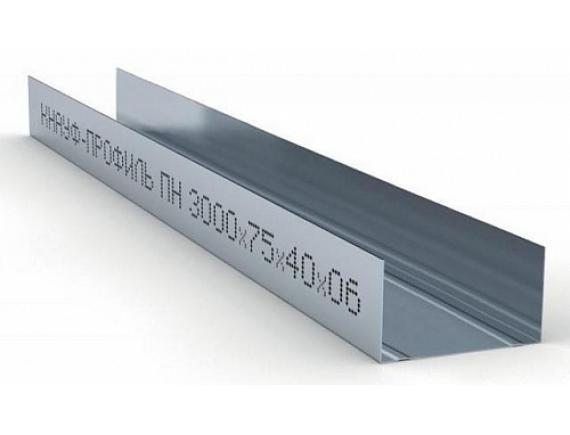

Направляющий профиль

Используется как основа всего каркаса. К нему в дальнейшем осуществляется крепление стоечного профиля, связывая все отдельные элементы в единую конструкцию.

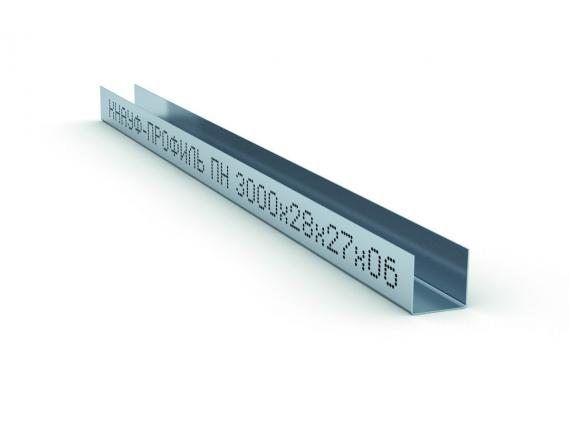

Профили направляющие пн для монтажа гипсокартона оцинкованные Существующие разновидности направляющего профиля Производятся такие рейки из стали, в виде желобов длинной 2500 или 3 тыс. миллиметров. Бывает двух подвидов: для стен/потолка, и межкомнатных перегородок. Направляющие для стен и потолка:

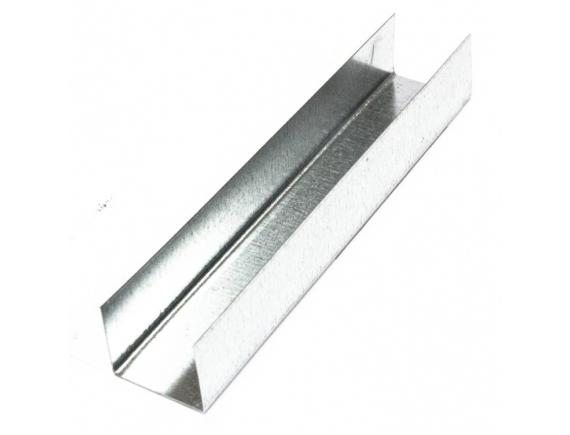

  • ширина направляющих для отделки стен и потолка 28 мм, высота боковых полок 27 мм;
  • имеет цинковое защитное покрытие;
  • длина 2500–3 тыс. мм;
  • толщина материала 0,5 мм;
  • маркируется такой потолочный профиль буквами UD;
  • цена таких направляющих может варьироваться зависимо от производителя, и в среднем составляет диапазон 60-80 рублей.

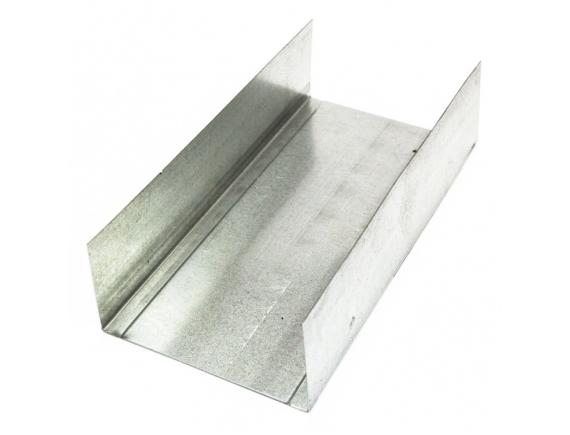

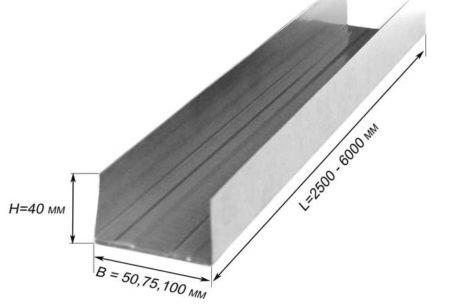

Для стен и межкомнатных перегородок используется направляющий профиль с большими размерами, чем потолочный/стеновой аналог. Направляющие для межкомнатных перегородок:

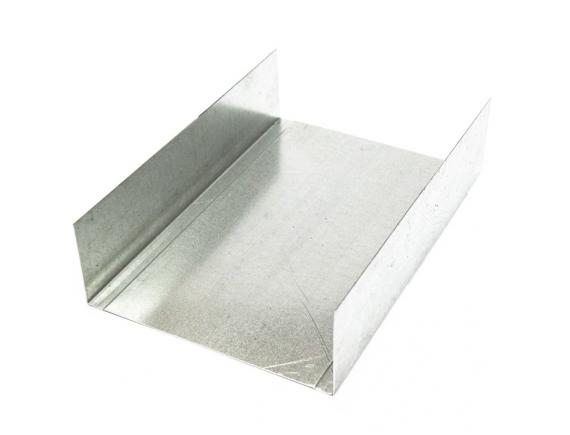

  • его ширина может быть 50, 75 или 100 мм, по ней определяется толщина собираемой стены;
  • стенки сталь – 0,5–0,6 мм;
  • высота полок – 40 мм; Профили направляющие пн для монтажа гипсокартона оцинкованные Размеры направляющего профиля
  • также имеет защитное покрытие;
  • обозначается буквами UW;
  • цена за профиль 100 мм, длина которого 3 тыс. мм начинается от 150-160 рублей.

Стоечный профиль

Стоечные виды профиля используют как основные стойки каркаса для отделки стен, или же, как основные продольные рейки основания при обшивке гипсокартоном потолка. Также существует и второй подвид стоечного профиля, используемого для сборки стен и межкомнатных перегородок. Стойки для отделки стен и потолка с гипсокартона размеры имеют следующие параметры:

  1. Длина 2500 и 3 тыс. мм.
  2. Ширина в 60 мм.
  3. Высота полок 27 мм.
  4. Для жесткости такой профиль имеет продольные ребра, а полки загнуты внутрь желоба.
  5. Металл – сталь толщиной 0,5–0,6 мм.
  6. Имеется защитное цинковое покрытие от коррозии.
  7. Маркируется как CD. Профили направляющие пн для монтажа гипсокартона оцинкованные Различные марки стоечного профиля
  8. Цена 150-160 рублей за единицу.

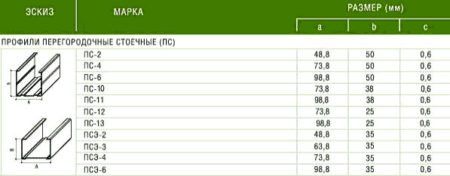

Стоечный профиль для сборки стен и перегородок соответствует по параметрам направляющим своего класса:

  1. Материал сталь толщиной 0,5 мм.
  2. Как и его стеновой/потолочный аналог, он имеет ребра жесткости и загнутые полки внутрь.
  3. Такие рейки имеют три типовых размера с шириной 50,75, или 100 мм, а высота полок – 50 мм.
  4. Длина – 3 тыс. мм.
  5. Маркируется стоечный профиль для перегородок буквами CW.
  6. Стоимость такой стоечный профиль для гипсокартона с размерами 50×50×3000, имеет около 160 рублей.

В видео рассказывается о монтаже перегородки из гипсокартона из стоечного профиля.

Специальные профили

Также производят и более узкоспециализированные типы профиля: для дверных проемов и арочные. Стойки, предназначенные для монтажа в дверной проем, по параметрам схожи с направляющими:

  • ширина 50,75 или 100 мм;
  • толщина металла больше – 1,5–2 мм; Профили направляющие пн для монтажа гипсокартона оцинкованные Чертеж в разрезе с размерами стоечного профиля
  • длина – 3 тыс. мм;
  • маркировка такого типа обозначается буквами UA.

Арочный или фигурный вид профиля имеет надрезы на поверхности боковых полок, что позволяет гнуть его, задавая различные округлые формы. Однако часто мастера используют обычный направляющий или стоечный профиль, просто делая надрезы на полках, и изгибая рейку в нужную фигуру.

Дополнительные элементы

При монтаже каркасных оснований из профиля используются и различные дополнительные элементы.

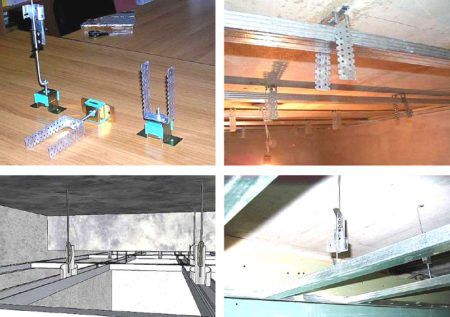

Профили направляющие пн для монтажа гипсокартона оцинкованные Пример крепления на подвесы профиля на потолке Кроме крепежных материалов саморезов, для соединения каркаса со стенами и потолком применяют прямые подвесы. По своему виду, это металлические полоски с перфорацией по всей поверхности. На таких креплениях подвешивают потолки, или делают соединение с несущими стенами. Расстояние стены из ГКЛ от несущих поверхностей ограничивается длиной концов крепления. Если нужно соединить два профиля в одной плоскости могут использоваться такие крепления, как “Краб”.

Когда нужно опустить потолок на значительную высоту (до 1 метра) используют подвесы в виде стальной проволоки с креплениями на концах. Однако часто специальные крепежные элементы могут быть заменены, кусками нарезанного стоечного профиля.

Как монтируют стоечный профиль

Алгоритм установки стоек каркаса довольно прост. С такой работой может справиться практически любой человек, немного разобравшись с технологией.

Изначально в месте сборки каркаса, по разметке крепят направляющие профили их, фиксируют дюбель гвоздями, просверлив предварительно отверстия в несущих стенах или потолке и пола.

Когда направляющие установлены, по размеру подбирают стойки каркаса из соответствующего материала. В местах, где буду проходить рейки, по линии крепят прямые подвесы. Их также фиксируют дюбель гвоздями.

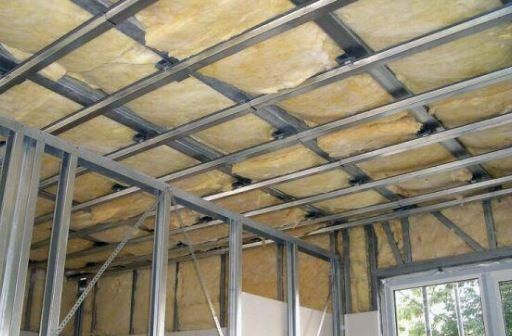

Профили направляющие пн для монтажа гипсокартона оцинкованные Монтаж стоечного профиля Рейку стойки вставляют в направляющие, и крепят концы мелкими саморезами – “блошками”. Дополнительную фиксацию обеспечивают подвесами, в которых загибают и привинчивают края к стоечному профилю теми же блошками. Расстояние между стоечными деталями может быть разным, в среднем используют 3–4 штуки на 1 лист ГКЛ.

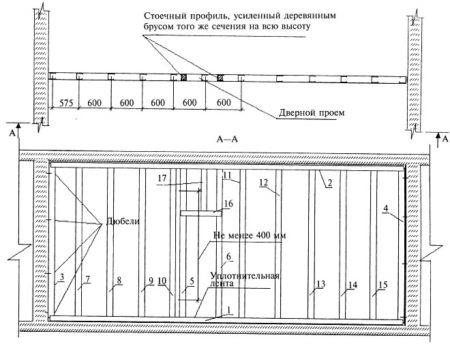

Профили направляющие пн для монтажа гипсокартона оцинкованные Схема с размерами для монтажа стоечного профиля Подобный алгоритм применяется и для сборки каркаса подвесных потолков или межкомнатных простенков. Дополнительно для жесткости конструкции стоечные профили соединяют поперечными перемычками. Их изготавливают из такого же материала, срезав на нужную длину полки. Крепеж делают на блошки или пресс шайбы. Правильно подобранный профиль, сделает каркас под гипсокартон практически “вечным”, собрать такое основание остается лишь делом техники.

Направляющий профиль для гипсокартона

В нашем интернет-магазине Shopmat.ru представлен широкий выбор направляющих профилей (ПН) для монтажа гипсокартона от известных производителей по самым привлекательным ценам. Они долговечны, надежны и имеют простую технологию монтажа. Получить рекомендации по выбору от специалистов и купить направляющий профиль для гипсокартона весьма просто, для этого нужно позвонить по тел. +7(495)532-28-69.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Профиль потолочный Стив ППН используется как стартовый профиль. В него вставляется потолочный профил.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Профиль потолочный Стив ППН используется как стартовый профиль. В него вставляется потолочный .

Профили направляющие пн для монтажа гипсокартона оцинкованные

Профиль потолочный направляющий Германия ППН 27х28х0.6мм 3000 мм Металлический профиль для .

Профили направляющие пн для монтажа гипсокартона оцинкованные

Профиль направляющий потолочный Knauf/Кнауф ПН 28х27 мм 3000 мм Направляющий потолочный п.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Профиль направляющий Стив ПН-2 50х40х0.4 мм 3000 мм Направляющий профиль Стив ПН.

Профиль стоечный Стив ПС 50х40х0.55 мм 3000 мм Направляющий профиль Стив имеет П-обра.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Профиль направляющий Германия ПН 50х40х0.6 мм 3000 мм Металлический профиль для гипсокартона &nda.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Направляющий профиль Knauf ПН-2 50х40 мм имеет П-образную форму и служит в качестве основания для ст.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Направляющий профиль Металлист ПН-4 имеет П-образную форму и служит в качестве основания для стоечны.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Профиль направляющий Стив ПН-4 75х40х0.55 мм 3000 мм Направляющий профиль Металлист ПН-4 им.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Профиль направляющий Германия ПН 75х40х0.6 мм 3000 мм Металлический профиль для гипсокартон.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Направляющий профиль Knauf ПН-4 75х40 мм имеет П-образную форму и служит в качестве основания для ст.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Направляющий профиль Стив ПН-6 имеет П-образную форму и служит в качестве основания для стоечны.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Направляющий профиль Стив ПН имеет П-образную форму и служит в качестве основания для стоечных .

Профили направляющие пн для монтажа гипсокартона оцинкованные

Металлический профиль для гипсокартона – это основа всей гипсокартонной конструкции, от качест.

Профили направляющие пн для монтажа гипсокартона оцинкованные

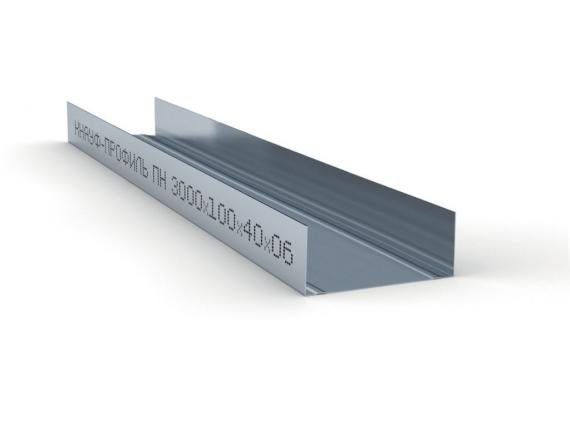

Профиль направляющий Knauf/Кнауф ПН-6 100х40 мм 3000 мм Направляющий профиль Knauf ПН-6 10.

Назначение и особенности направляющих профилей

Направляющие профили представляют собой специальные профилированные тонкометаллические изделия определенной формы с оцинкованным покрытием, предназначенные для создания надежной и ровной основы для крепления ГКЛ. Форма конструкций полностью зависит типа поверхности, на которую выполняется монтаж, и предельного веса гипсокартона.

Основное назначение направляющих – сформировать надежный каркас, позволяющий закрепить надежно и неподвижно гипсокартонный лист в единой плоскости. Поэтому его производят из холоднокатаной высококачественной стали.

Характеристики

Характеристики ПН следующие:

  • длина строго не стандартизирована, поэтому производители делают ее в пределах от 2,5 до 4 м из-за ограничений в длине заготовок и необходимости обеспечения удобства транспортировки;
  • ширина площадки для контакта с гипсокартоном варьируется в пределах от 42 до 150 мм;
  • высота полки составляет от 37 до 40 мм;
  • толщина металла от 0,4 до 0,6 мм.

Профили направляющие пн для монтажа гипсокартона оцинкованные

Установить ПН профиль выгодно благодаря следующим преимуществам:

  • простая технология установки;
  • возможность получения идеально ровной и прочной основы для монтажа гипсокартонных листов без повреждений;
  • благодаря оптимальной высоте полки профиля можно скрыть основные коммуникации, а также уложить изоляционные слои;
  • защитный слой оцинковки максимально защищен от негативного воздействия влаги, плесени, грибка и резких перепадов температуры, благодаря чему срок его эксплуатации составляет более 20 лет;
  • цена направляющего профиля для гипсокартона значительно ниже специальных выравнивающих смесей и стоимости проводимых работ.

Преимущества покупок в нашем магазине

Приобрести направляющие профили в г. Москва выгодно именно в нашем интернет-магазине Shopmat.ru по следующим причинам:

  • широкий ассортимент продукции от именитых производителей с гарантией полного соответствия заявленным техническим характеристикам;
  • возможность подобрать оптимальные размеры, сэкономив при этом финансовые средства;
  • цена на продукцию одна из самых низких в городе.

Опытные специалисты компании всегда смогут ответить на возникающие у клиентов вопросы, дать рекомендации по выбору типоразмеров ПН и рассказать про основные нюансы монтажа. Благодаря грамотному подходу к приобретению направляющих будут полностью исключены проблемы при их установке и эксплуатации. Делайте заказ, и мы его выполним в кратчайшие сроки!

Размеры направляющего профиля для гипсокартона

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой.

Могут быть с заводскими отверстиями под крепежи.Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для “знающего человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.Потолочные — применяются для изготовления горизонтальных частей каркасов потолка.

На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов. Существует также потолочный вариант, который относится к типу стоечных изделий. Они самые востребованные среди застройщиков, занимающихся организацией декоративных конструкций из гипсокартона.

Маркировка в этом случае делается с использованием сочетания букв CD или ПП. Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

Виды и размеры профилей для гипсокартона

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей “изогнутую форму.Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор.

Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки. Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для “знающего человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

Какие и когда использовать профили для гипсокартона (ГКЛ)

  • Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. Размеры:
    • 28*27 мм;
    • 50*40 мм;
    • 65*40 мм;
    • 75*40 мм;
    • 100*40 мм.

    При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы “Г (называют “сапог — по характерной форме).Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким: Профиль для гипсокартона любого вида изготавливают из стали и алюминия.

    Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого. С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше.

    Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

    Разновидности и размеры металлопрофилей под гипсокартон

    Размер потолочного профиля (60×27) является неизменным у всех производителей, эти изделия считаются самыми востребованными. Этот тип характеризуется высокой прочностью из-за гофрированных изнутри стенок и простотой монтажа из-за обозначения центральной оси.Основным критерием выбора является размер, все несущие и направляющие разновидности должны соответствовать друг другу. Также в процессе приобретения обращается внимание на:При сборе прямых каркасов достаточно перечисленных типов, выполняющих несущие и направляющие функции.

    При необходимости создания криволинейных форм (возникает при закладке круглых проемов, куполов, потолков сложной конфигурации) стоит приобрести специальный металлический арочный профиль для гипсокартона (ПА). При использовании в качестве несущей опоры его размер совпадает с потолочным (60×27), длину и форму (радиус изгиба) подбирают с учетом требований к конструкциям. Несущий вид нужен для непосредственного крепления ГКЛ, он воспринимает и равномерно распределяет вес и удерживает их на протяжении всего срока службы.

    В отличие от направляющих, устанавливаемых исключительно по периметру возводимых конструкций, стоечные и потолочные размещаются с шагом не более 60 см. Это обусловлено требованием технологии: один лист фиксируется как минимум к трем опорам, соседние края ГКЛ должны соприкасаться в центре несущего профиля.

    • Толщину и тип основы (сталь или алюминий), наличие и качество оцинкованного покрытия.
    • Вес.
    • Перфорирование, работать с изделиями с просверленными на заводе отверстиями для крепежа в разы проще.
    • Внешний вид: вмятины и изломы недопустимы.

    Профили для гипсокартона изготавливают из стали и алюминия. Большее распространение в отделочных работах получили стальные профили (простые или оцинкованные).Чтобы сборка каркаса и совпадения по размерам профилей были идеальными, при разметке расположения профилей лучше всего использовать лазерный уровень. Его выставляют в нужном положении и по отметкам вычерчивают линию.

    Стоит обратить внимание, что сами хлысты – вещь достаточно дорогая, и чтобы не переплачивать по 1000 рублей за каждую трубу, ее можно создать самостоятельно.Используются только в ситуации, когда нужно демонтировать подвесной потолок. Эти конструкции позволяют регулировать высоту потолка и обычно используются при высоких потолках. Длина данных подвесов может составлять 200-300 миллиметров. Максимальная нагрузка может быть 25 килограмм, если нагрузка больше, стоит использовать дополнительные крепления.

    Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно. Существует еще пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке.

    А также, им прикрывают переход гипсокартона и другого материала, например, дерева. #3. Неправильная прокатка видна почти сразу – достаточно вытащить отдельную деталь из пачки. Если посмотреть на нее вдоль, то можно заметить, что профиль весь перекручен, а форма его, мягко говоря, далека от идеала. Однозначно надо отказаться от покупки, а то замучаетесь выставлять профили. Кстати, когда их хранят неправильно, тоже возникают подобные проблемы – детали выгибаются и деформируются.UD (или ППН) профили – направляющие элементы каркаса.

    Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.
