Дросселирующие устройства холодильной техники

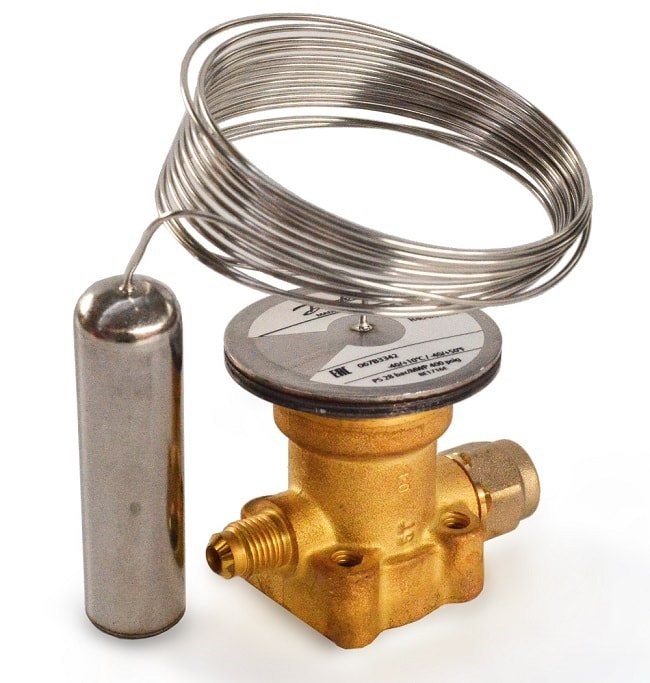

Терморегулирующий вентиль представляет собой высокоточный прибор, который предоставляет великолепную возможность регулировать подачу холодильного агента в испаритель с учетом интенсивности процесса кипения хладагента в испарителе. Изделия разработаны специально для OEM-предприятий и обладают номинальным показателем производительности 245 кВт при работе с R22.
Терморегулирующий вентиль (ТВР) холодильной установки: принцип работы, установка.
Если все же возникает необходимость произвести подрегулировку перегрева начала открытия клапана, изменяют настройку медленным поворачиванием регулировочного винта с выдержкой через каждые пол-оборота для нормализации режима работы установки. Регулирование уставки перегрева ТРВ существенно влияет на холодопроизводительность оборудования.
- слишком мала производительность;
- наличие пульсации давления, что выражается большой производительностью;
- на всасывании образуется очень высокое давление;
- перетекает жидкий хладагент из термобаллона или наличие его утечки;
- компрессор постоянно переполняется жидкостью, что вызвано слишком большой пропускной способностью вентиля;
- агрегат постоянно закрыт;
- клапан не реагирует на любые способа воздействия;
- наблюдение постоянных колебаний температурных показателей, давления в системе.
Рисунок 7 Принцип действия ТРВ с внешней линией уравнивания давления 1 регулировочная пружина; 2 жидкостной трубопровод; 3 клапанный узел; 4 мембрана; 5 капиллярная трубка; 6 уравнительная линия; 7 термобаллон; 8 испаритель. Особенно оно актуально, когда на линии установлен насос. Подбор Дюзы Для Трв Danfoss Таблица
Регулировка трв данфосс инструкция. Терморегулирующие вентили Рисунок 3 – Изменение нагрузки в капиллярной трубке: 1 — расчетная точка, 2 — при уменьшении нагрузки, 3 — при увеличении нагрузки Принцип работы и задача, которую выполняет терморегулирующий вентиль состоит в том, чтобы обеспечить испаритель необходимым количеством хладагента объемом, определяющимся тепловой нагрузкой на агрегат в данное время. В горизонтальных оппозитных компрессорах применяют преимущественно многоподшипниковые рамы коробчатого сечения, создающие облегченную, и жесткую конструкцию.
Если во время работы часть прибора охлаждения не обмерзает, а давление всасывания после включения холодильной установки быстро понижается, то это свидетельствует о неправильной настройке ТРВ малом его открытии.
Настройка реле давления danfoss
Номинальная холодопроизводительность таких агрегатов составляет порядка от 380 Вт до 9 100 Вт при R404A R507. При этом масло через запорный вентиль 24, фильтр 10 и смотровое стекло 13 по линии возврата поступает в компрессор.
Фильтрующий патрон
Рисунок 7 Принцип действия ТРВ с внешней линией уравнивания давления 1 регулировочная пружина; 2 жидкостной трубопровод; 3 клапанный узел; 4 мембрана; 5 капиллярная трубка; 6 уравнительная линия; 7 термобаллон; 8 испаритель. определяют давление во всасьшающем трубопроводе в месте закрепления термобаллона.
- ТВР с внутренним и внешним управлениям. Для оптимального уменьшения показателя давления в испарительном устройстве используется внешняя трубка. Она связана с выходом из испарителя.
В первом случае давление кипения уменьшается медленно и компрессор длительное время вынужден работать при повышенных давлениях кипения, что повышает нагрузку на электродвигатель и может привести к срабатыванию защитных устройств или перегоранию электродвигателя. В плане технических характеристик реле FQS отличаются такими показателями. Подбор Дюзы Для Трв Danfoss Таблица
Советы, как выбирать Начиная с ТРВ марки ТЕ5, полный оборот винта дает температуру перегрева около 0,5 К при температуре кипения 0°С. Хладагент поступает из линейного ресивера под клапан ТРВ, расположенного в непосредственной близости от испарителя. Терморегулирующий вентиль трв tn 2 r 134 достаточно точный агрегат, с помощью которого регулируется подача хладагентов, в зависимости от интенсивности их кипения в испарителях.
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ И ПОРЯДОК НАСТРОЙКИ ТРВ
1. В ходе эксплуатации следует периодически проверять герметичность вентиля и мест его соединения на трубопроводе. Нарушение герметичности может возникнуть в результате ослабления резьбовых соединений и усадки прокладок.
Для восстановления герметичности мест присоединения вентиля следует подтянуть гайки крепления фланцев и уравнительной линии.
Если течь установлена в месте свинчивания штуцера с корпусом, восстановление герметичности может быть достигнуто подтяжкой штуцера.
Течь в сальнике узла настройки устраняется подтяжкой гайки с помощью специального ключа, входящего в комплект поставки.
Течь по месту соединения головки вентиля с корпусом должна устраняться только в мастерской.
Вес работы должны выполняться только с помощью гаечных ключей. Применение ударных предметов не допускается.
Проверка герметичности должна производиться с соблюдением «Правил техники безопасности на фреоновых холодильных установках».
2. Если во время работы часть прибора охлаждения не обмерзает, а давление всасывания после включения холодильной установки быстро понижается, то это свидетельствует о неправильной настройке ТРВ (малом его открытии).
Если все же возникает необходимость произвести подрегулировку перегрева начала открытия клапана, изменяют настройку медленным поворачиванием регулировочного винта с выдержкой через каждые пол-оборота для нормализации режима работы установки.
Одним из основных направлений в отечественном производстве холодильного оборудования сегодня является создание его параметрических рядов с заливочной теплоизоляцией, принудительной циркуляцией воздуха и по единому модулю.
Терморегулирующий клапан ETS
Технические характеристики и особенности
Холодильное оборудование
Для оптимального уменьшения показателя давления в испарительном устройстве используется внешняя трубка. Если ТРВ отрегулирован на большой перегрев или его термобаллон неправильно установлен, то это является причиной низкого давления всасывания.
Терморегулирующие электроприводные клапаны AKV
При кипении хладагента выделяется большое количество пара и снижается температура остальной части жидкости, так как процесс кипения осуществляется только за счет снижения давления, а не подвода тепла извне. При этом существенно снижаются затраты на охлаждение. Принцип работы и задача, которую выполняет терморегулирующий вентиль состоит в том, чтобы обеспечить испаритель необходимым количеством хладагента объемом, определяющимся тепловой нагрузкой на агрегат в данное время. Это означает, что производительность ТРВ выше, чем пропускная способность прибора охлаждения. Подбор Дюзы Для Трв Danfoss Таблица
Виды устройств Холодильные камеры представляют собой сборно-разборные конструкции из теплоизолированных панелей и предназначены для охлаждения и хранения свежих и охлажденных продуктов при температурах от 0°С до +10°С. Процесс дросселирования хладагента при протекании по капиллярной трубке можно представить следующим образом рис. Если течь установлена в месте свинчивания штуцера с корпусом, восстановление герметичности может быть достигнуто подтяжкой штуцера.
Примечание в течение настройки давление конденсации должно оставаться относительно стабильным, но eгo величина должна быть максимально приближена к номинальным условиям работы, так как от нее зависит производительность ТРВ.
Частые ошибки и проблемы при установке
Так как хладагент находится в двухфазном состоянии, уменьшение давления сопровождается уменьшением температуры в соответствии с кривой насыщения температура равна температуре насыщения при данном давлении. Обычному человеку, как правило, нет необходимости разбираться в принципе действия холодильной машины, для него важен результат.
Назначение и устройство
Если во время работы часть прибора охлаждения не обмерзает, а давление всасывания после включения холодильной установки быстро понижается, то это свидетельствует о неправильной настройке ТРВ малом его открытии. Рисунок 6 Изменение давления кипения при запуске холодильной установки.
- Вам не удается добиться пульсаций. Это означает, что ТРВ, будучи даже полностью открытым, имеет производительность ниже, чем производительность испарителя. В общем случае это может происходить по следующим причинам: либо проходное сечение ТРВ слишком мало, либо в установке не хватает хладагента, либо на вход в ТРВ поступает недостаточно жидкости.
- Вам не удается исключить пульсации после их возникновения. Это означает, что ТРВ, будучи даже полностью закрытым, сохраняет производительность выше, чем пропускная способность испарителя. В общем случае это связано с тем, что либо проходное сечение ТРВ слишком велико, либо испарителю не хватает производительности.
При кипении хладагента выделяется большое количество пара и снижается температура остальной части жидкости, так как процесс кипения осуществляется только за счет снижения давления, а не подвода тепла извне. Регулирование уставки перегрева ТРВ существенно влияет на холодопроизводительность оборудования. Подбор Дюзы Для Трв Danfoss Таблица
Описание принципа работы холодильной установки Принцип действия ТРВ. Хладагент поступает из линейного ресивера под клапан ТРВ, расположенного в непосредственной близости от испарителя. После дросселирования в клапане хладагент подается в испаритель (рис. 114). ТРВ с внешним уравниванием давления применяют для испарителей с большим гидравлическим сопротивлением, когда от одного ТРВ хладагент подается через общее распределительное устройство в несколько параллельных змеевиков. Прессостат размещается на трубопроводе, при отклонении от необходимого показателя замыкает или размыкает цепь.
Дросселирующие устройства холодильной техники
Преобразования хладагента жидкой фазы с высоким давлением в парожидкостную фазу с низким давлением осуществляется с помощью дросселирующих устройств.
Дросселирующие устройства устанавливаются на жидкостной линии перед испарителем.
К основным преимуществам капиллярных трубок относят:
Рисунок 1 – Капиллярная трубка с гайками
Процесс дросселирования хладагента при протекании по капиллярной трубке можно представить следующим образом (рис. 2).
Рисунок 2 – Процесс дросселирования в капиллярной трубке
На входе в капиллярную трубку (точка 0) хладагент находится в жидком состоянии и имеет определенное переохлаждение относительно температуры tk и давлению конденсации Pk.
На участке трубки 0-1 жидкий хладагент ведет себя как обычная жидкость, потери давления обусловлены трением и имеют линейный характер. При этом температура хладагента держится на одном уровне.
Далее давление хладагента падает до давления насыщения (точка 1), и здесь начинают образовываться первые пузырьки пара (хладагент начинает кипеть). При кипении хладагента выделяется большое количество пара и снижается температура остальной части жидкости, так как процесс кипения осуществляется только за счет снижения давления, а не подвода тепла извне.
Падение давления уже не носит линейный характер и увеличивается по мере приближения к концу трубки.
Так как хладагент находится в двухфазном состоянии, уменьшение давления сопровождается уменьшением температуры в соответствии с кривой насыщения (температура равна температуре насыщения при данном давлении). Поэтому после точки 1 и температура холодильного агента уменьшается в соответствии с кривой насыщения (участок 1-2).
Уменьшение давления в испарителе ниже критического давления никак не отразится на величине расхода. Только при давлении в испарителе, большем критического давления, можно уменьшить расход хладагента.
Увеличение температуры конденсации ведет к уменьшению массового расхода через компрессор и увеличению массового расхода через капиллярную трубку (рис. 3). Система найдет новую точку баланса при более высокой температуре конденсации.
Таким образом, при увеличении нагрузки в установке с капиллярной трубкой увеличивается как температура конденсации, так и температура кипения.
Рисунок 3 – Изменение нагрузки в капиллярной трубке: 1 — расчетная точка, 2 — при уменьшении нагрузки, 3 — при увеличении нагрузки
Так как проход капиллярной трубки всегда открыт, во время отключения компрессора, происходит выравнивание давлений во всей холодильной машине. При таких условиях компрессору проще запуститься.
Перекрытие капиллярной трубки происходит в трех случаях:
- при загрязнении (чрезмерным количеством масла в системе, мелких металлических частиц);
- при наличии влаги в контуре системы (происходит замерзание воды при дросселировании);
- при механическом повреждении.
ТРВ с внешним уравниванием давления применяют для испарителей с большим гидравлическим сопротивлением, когда от одного ТРВ хладагент подается через общее распределительное устройство в несколько параллельных змеевиков.
Терморегулирующие вентили (ТРВ)
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ И ПОРЯДОК НАСТРОЙКИ ТРВ
1 Конструкция и принцип действия
Катушка сильно греется или сгорела проблемы с напряжением, неправильное питание, якорь клапана заклинил, попадание влаги в катушку. Кроме этого, ТРВ придется периодически чистить, а для этого необходимо отключать подачу теплоносителя.
Терморегулирующий вентиль: принцип работы, устройство и характеристики
В случае установки агрегата на улице он должен быть дополнительно укомплектован гидравлическим регулятором давления конденсации, для обеспечения стабильной работы в зимних условиях и поддержания необходимого давления конденсации в холодное время года. Особенно оно актуально, когда на линии установлен насос.
- Вентиль не открывается или открывается не полностью: отсутствие питания на катушке, его неправильная настройка, неисправность датчиков, повреждение клапанного узла или его загрязнение;
- Шум при закрытии означает, что происходит гидроудар, слишком большой дифференциал давлений или скорость движения теплоносителя в жидкостном трубопроводе.
- Катушка сильно греется или сгорела: проблемы с напряжением, неправильное питание, якорь клапана заклинил, попадание влаги в катушку.
Если во время работы часть прибора охлаждения не обмерзает, а давление всасывания после включения холодильной установки быстро понижается, то это свидетельствует о неправильной настройке ТРВ малом его открытии. Величину перегрева можно настроить при помощи регулировочной пружины 1. Подбор Дюзы Для Трв Danfoss Таблица
Популярные производители Если все же возникает необходимость произвести подрегулировку перегрева начала открытия клапана, изменяют настройку медленным поворачиванием регулировочного винта с выдержкой через каждые пол-оборота для нормализации режима работы установки. Если возникает необходимость дополнительной регулировки, то нужно использовать регулировочный винт см. Холодильные камеры представляют собой сборно-разборные конструкции из теплоизолированных панелей и предназначены для охлаждения и хранения свежих и охлажденных продуктов при температурах от 0 С до 10 С.
