Простое домашнее задание — установить смесители

Есть такие виды сантехнических работ, выполнить которые своими руками, по силам домашнему мастеру. Установка или замена смесителя – из этой серии. Однако следует учесть, что и в подобном деле есть свои «подводные камни». Как раз о них мы и поговорим далее, делая упор на двух вариантах – смеситель для ванной/душевой кабины, закрепленный на стене, и смесители для мойки, умывальника, ванны (размещенные на приборе).

Установка смесителя для ванной

1. Монтаж смесителя начинается с подводки водопровода. Самый лучший вариант, когда в наличии имеем ванну (или ее паспорт) и непосредственно смешивающее устройство.

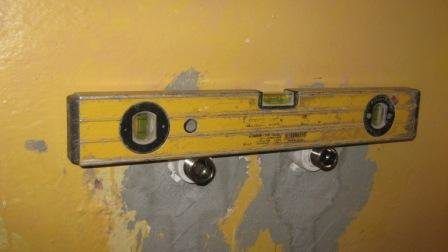

Отложив от уровня чистового пола высоту ванны, добавляем 100-200 мм (зависит от конструкции излива) – это будет высота расположения выводов (водорозеток). Сами вывода представляют собой угловые фитинги с внутренней резьбой на ½ дюйма. Их необходимо расположить на расстоянии 150 мм друг от друга (по осям), строго придерживаясь горизонтальной линии.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

Если стена не облицована плиткой, следует учесть толщину керамики и клея, чтобы фитинг впоследствии оказался заподлицо с плоскостью.

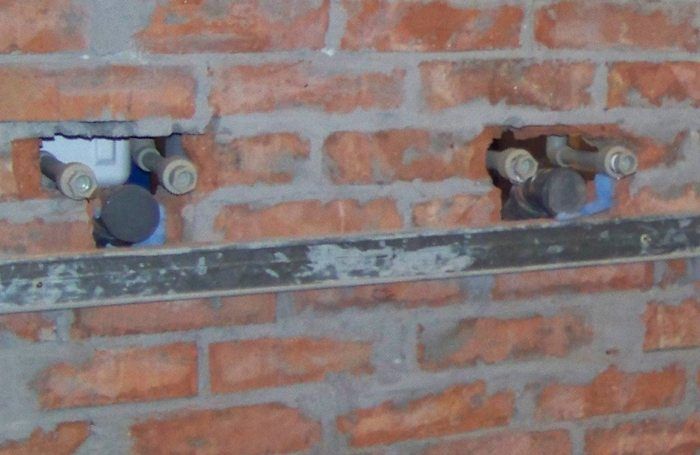

Еще один нюанс – нужно вывода выставить так, чтобы их оси были строго перпендикулярны стене. Это легко сделать, вкрутив в них небольшие отрезки трубы. Ошибка может привести к перекосу смесителя и невозможностью последующего обжима прокладок.

Фитинги должны быть прочно зафиксированы, так как от этого зависит надежность крепления смесителя и удобство подключения. В минеральной основе вывода после выставления прибуривают через проушины, крепят всевозможными хомутами и обязательно обмазывают прочным раствором на цементной основе (типа плиточного клея). Подключение делаем после полного затвердевания раствора. Если монтаж ведется на стене, обшитой гипсокартоном, то следует применить специальные МРВ для каркасных конструкций (они, кстати, рассчитаны на установку «под плитку и могут идти в тандемном блоке «под смеситель»).

Установка монтажной планки для смесителя в гипсокартон

Установка обычной полипропиленовой планки для смесителя предназначенной для капитальных стен в гипсокар...

Планка монтажная для водорозеток двойная как монтировать гипсокартон

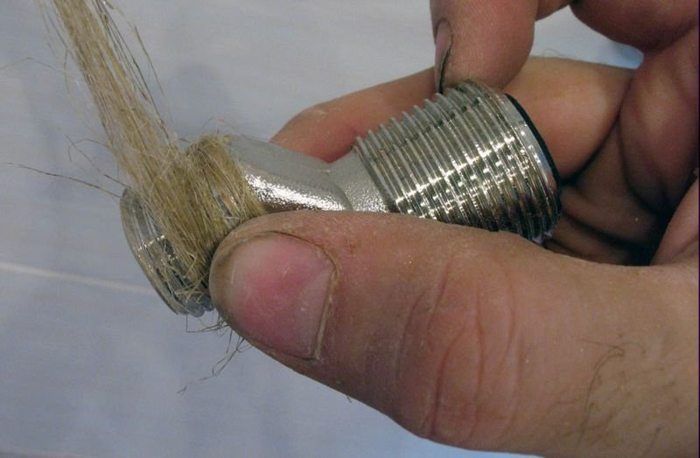

2. После финишной отделки можем вкручивать эксцентрики. Сначала необходимо подмотать резьбу (многие обходятся «фумом», некоторые предпочитают лен). В любом случае, следует точно подобрать положение, в котором сохранится горизонтальность и 150 мм по осям. Иногда приходится один из эксцентриков поворачивать назад, тогда запоминаем положение, выкручиваем, меняем подмотку и снова вкручиваем. Резьбы на них длинные, и в случае небольшой ошибки «выбега фитинга — можно на разности витков исправить ситуацию, они должны выступать на одно расстояние. Навинчиваем декоративные колпаки.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

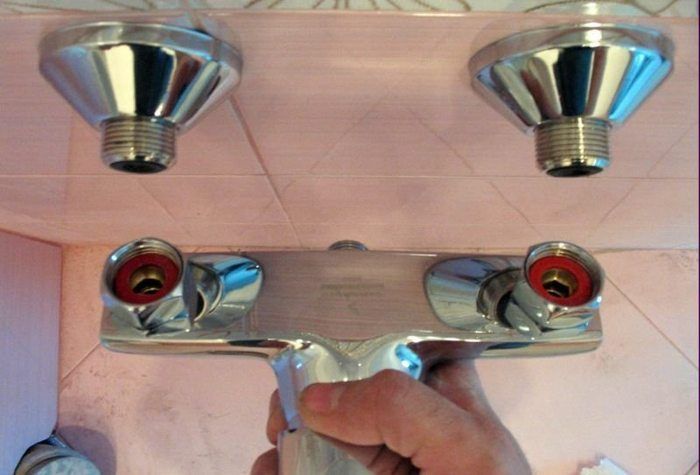

3. Теперь проверяем наличие прокладок под накидными гайками и накручиваем их на резьбу эксцентрика, делая это поочередно – по половине витка. Никаких подмоток здесь не должно быть! Чтобы не повредить хромированные гайки, пользуйтесь качественным/чистым разводным ключом, который можно плотно свести на гранях (обычный рожковый, как правило, не подходит, а «газовый — тем более), еще лучше – оклеить гайки малярным скотчем.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

Следите за моментом затяжки, переусердствовать нельзя (можно выдавить резиновую прокладку), а плотная прокладка из паранита может быть недотянута.

4. Далее можно подключать к смесителю излив и душевую лейку. Здесь снова контролируем наличие прокладок и момент затяжки (иногда достаточно все сделать «от руки»).

Установка смесителя на мойке или умывальнике

1. Сначала определяем точки выводов. Есть два варианта.
Первый — простой, когда подключение ведется внутри мебели, тогда все зависит от длины гибкой подводки смесителя. Не нужно слишком близко подводить фитинги, но при этом шланги должны без натяжки и перегибов доставать до нужной точки.

Вариант второй – сложнее, когда подключение ведется за пьедесталом или в полупьедестале. Тут придется заранее определить место расположения чаши, изобразить на стене границы пьедестала и уже втискивать туда водоснабжение и канализацию.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

Так же как и в случае с монтажом смесителя для ванны, фитинги должны быть надежно закреплены – но на расстоянии около 75-100 миллиметров по осям. Следует добавить, что тут есть возможность установки запорной арматуры – кранов. Ею не следует пренебрегать, тем более, что смеситель (его накидные гайки) часто требуют применения переходников на наружную резьбу 3/8 дюйма, или цангового подключения. В продаже имеются специальные угловые краны, облегчающие подключение смесителя.

2. Теперь вкручиваем штатные шланги в смеситель. Для этого иногда (если соответствующие шлицы расположены на самом краю шланги) нужно воспользоваться очень тонким рожковым ключом, который даже приходится изготавливать самостоятельно. Не закручивайте шлангу, держась только за оплетку. Не переусердствуйте, дабы не деформировать кольцевой резиновый уплотнитель.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

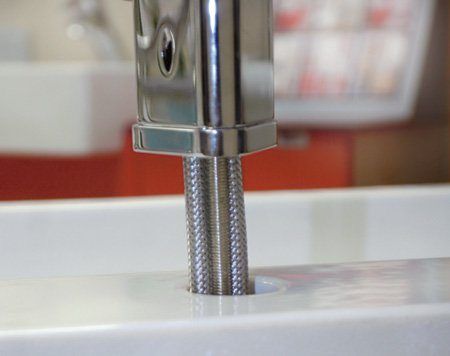

Внимание! В отдельных случаях шланги предварительно нужно продеть через отверстие в сантехприборе (если оно узкое), иначе потом накидные гайки не дадут этого сделать.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

3. Следующий этап – фиксация смесителя на месте. Во-первых, проверяем наличие кольцевой прокладки на «нижней части смесителя. Во-вторых, подтягиваем нижнюю декоративную гайку (для устройства с поворотным изливом) – не должно быть люфтов, при этом носик должен свободно проворачиваться. Третье, отверткой ввинчиваем шпильки (если они предусмотрены и не закреплены на заводе). Четвертое, не допуская прекосов и выпадения уплотнительного кольца, продеваем на шпильки резиновую прокладку и опорную пластину, наживляем крепежные гайки (гайку).

Постоянно придерживая смеситель, затягиваем гайки рожковым или торцевым (иногда только он помогает) ключом. Смеситель не должен «болтаться (кольцевая прокладка не прижмется и вода может подтекать из-под металла в тумбу), перетянуть — тоже плохо (можно расколоть керамику, сорвать резьбу).

Планка монтажная для водорозеток двойная как монтировать гипсокартон

На что обратить внимание

Внимание! В некоторых случаях смеситель практически невозможно нормально смонтировать на уже установленном умывальнике (из-за его «закрытой конструкции), учтите этот момент, планируя порядок действий.

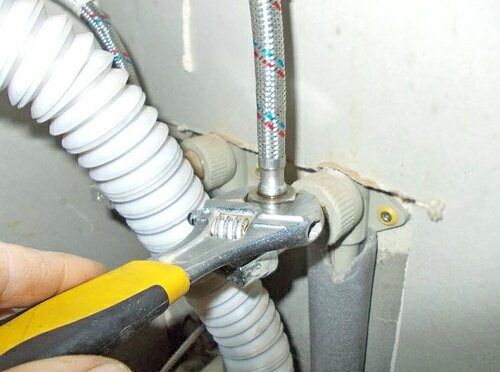

4. Подключаем подводку к выводам, используя рожковый ключ (не забывайте положить под гайку прокладку – подмотка не нужна).

Планка монтажная для водорозеток двойная как монтировать гипсокартон

Затягивая накидные гайки, аккуратно придерживайте шлангу пассатижами (или ключом, если на трубке имеются шлицы), чтобы она не выкрутилась из смесителя и не деформировалась. Несколько труднее работать с жесткими трубками – часто их нужно обрезать (в полупьедестале), аккуратно согнуть (без перегиба). На них нужно установить обжимной переходник на резьбу 1\2, как для работы с медным водопроводом, однако проще воспользоваться специальным краном с цанговым зажимом, имеющим пластиковое уплотнительное кольцо.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

Планка монтажная для водорозеток двойная как монтировать гипсокартон

При некоторых сложностях, такие подводы намного надежнее своих мягких собратьев.

Вот примерно и все. Зовите свою хозяюшку – пусть принимает работу.

Разновидности водорозеток и их установка

Планка монтажная для водорозеток двойная как монтировать гипсокартон
Водорозетки используют для жесткого крепления к стене выходов системы водоснабжения и подключения к ним кранов и других сантехнических приборов.

Из статьи вы узнаете о видах и назначении водорозеток, преимуществах и недостатках конкретных моделей и научитесь устанавливать их.

Виды и типы водорозеток

Водорозетка (ВР) – вид фитингов для водопроводных труб, у которых с одной стороны стандартный разъем для присоединения к трубе (зависит от типа трубы), с другой резьбовое соединение, к которому присоединяют эксцентрик смесителя или шланг подачи воды. ВР различают по материалу, форме разъемов и конфигурации.

Для изготовления ВР используют:

  • нержавеющую сталь;
  • оцинкованный чугун;
  • латунь и бронзу;
  • ПВХ и полипропилен.

ВР из нержавеющей стали стоят довольно дорого, средняя цена одного фитинга – 800 рублей. Рабочее давление – 10-20 атмосфер.

Чтобы подключить ВР из нержавейки к медным трубам, используют латунные переходники. Подключение к пластиковым и металлопластиковым (металлополимерным) трубам выполняют без переходников, с помощью обжимной муфты или затяжной гайки (зависит от вида разъема). Подключение к гофрированной нержавеющей трубе возможно только для ВР с разъемом, предназначенным для такого монтажа или через переходник. Поэтому перед покупкой уточняйте тип разъема.

ВР из оцинкованного чугуна стоят дешевле, чем из нержавейки, средняя цена – 200 рублей. По техническим параметрам и подключению аналогична ВР из нержавеющей стали. При повреждении защитного слоя ржавеет.

ВР из латуни и бронзы стоят еще дешевле, средняя цена – 100 рублей. Этот вид ВР применяют чаще других. По техническим характеристикам не уступает ВР из нержавеющей стали. Для подключения к медным и стальным трубам не нужен переходник (если соответствует разъем). Основные виды разъемов – компрессионный и обжимной.

ВР из ПВХ и полипропилена самые дешевые, средняя цена – 40 рублей. Фитинги из ПВХ применяют для подключения сантехнических устройств к холодному водоснабжению (ХВС), потому что максимальная температура, рекомендованная для этих ВР – 40 градусов. Фитинги из полипропилена применяют для холодного и горячего водоснабжения (ГВС). По рабочему давлению аналогичны ВР из нержавейки. Монтаж производят методом пайки.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

Конфигурация ВР

Одинарные ВР с 2 отверстиями для крепления. Используют для подключения переходных шлангов. Поэтому в зависимости от модели на них нарезана наружная или внутренняя резьба различных диаметров. При жестком подключении смесителей, велика вероятность повреждения креплений. Возможна установка нескольких ВР на монтажную планку, чтобы сократить количество отверстий в стене.

Одинарные ВР с 3 отверстиями для креплений. Используют для подключения переходных шлангов и смесителей. В зависимости от модели на фитингах нарезана наружная или внутренняя резьба различных диаметров. Дополнительное крепление сверху повышает жесткость и прочность соединения. Возможна установка на монтажную планку, для установки смесителя планку закрепляют 4 и больше анкерными дюбелями.

Двойные ВР на короткой планке используют для подключения переходных шлангов. Это сокращает время монтажа. Применение для подключения смесителей невозможно, из-за большой разницы в расстояниях между установочными местами и резьбой ВР.

Двойные ВР на длинной планке используют для подключения переходных шлангов и установки смесителей (для этого используют планку с двумя рядами отверстий для крепления, сверху и снизу). Применение таких ВР облегчает монтаж и подключение сантехники, потому что расстояние между ВР соответствует стандартным смесителям.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

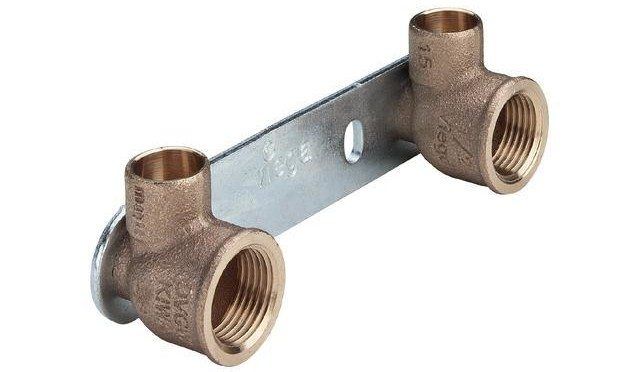

Латунные водорозетки на монтажной планке

Монтаж ВР

Существуют следующие виды монтажа ВР:

  • потайной (скрытый) на анкерные дюбеля;
  • потайной на песчано-цементный раствор;
  • потайной на монтажную пену;
  • поверхностный анкерными дюбелями;
  • поверхностный монтажной планкой.

При скрытом монтаже ВР устанавливают в ту же штробу, что и трубы. В результате из стены выступает только верхняя часть фитинга с резьбовым соединением. При установке в штробу необходимо регулировать расстояние между ВР и дном штробы, для этого используют самодельные деревянные проставки (клинья). Для потайного монтажа используют ВР любых конфигураций. О том, как пробить штробу, вы узнаете из статьи (Монтаж полипропиленовых труб для водоснабжения квартиры).

Для крепления анкерными дюбелями (гвоздями) подключите фитинг к трубе, затем приложите к стене (дну штробы) в месте установки и отметьте места креплений. Просверлите их перфоратором и сверлом по бетону, диаметр которого соответствует анкеру, глубина отверстия должна быть равна длине гвоздя плюс 3 мм. Снимите пластиковую обойму с гвоздя, срежьте с нее бортик и вставьте в отверстие. Приставьте к стене ВР, совместите установочные места и отверстия в стене. Вставьте анкерные гвозди и забейте их молотком. Последовательность действий одинакова при поверхностном и скрытом монтаже.

Для крепления на монтажную пену очистите дно штробы и определите размер деревянной проставки. Сделайте ее тоньше на 1 мм. Подключите ВР к трубе, увлажните дно штробы и нанесите монтажную пену по размеру фитинга толщиной 1 см. Вставьте в нее проставку и плотно прижмите. Нанесите на проставку монтажную пену по размеру фитинга и толщиной 1 см, прижмите к ней ВР и закрепите в прижатом состоянии. Через час срежьте излишки пены.

Планка монтажная для водорозеток двойная как монтировать гипсокартон

Смеситель на скрытой водорозетке

Для монтажа на песчано-цементную смесь, подключите ВР к трубе, отрегулируйте расстояние между ним и дном штробы, прижмите его палкой и замажьте раствором. Через два дня уберите палку и затрите, затем зашпатлюйте. Используйте песчано-цементную смесь в соотношении 3:1 достаточной густоты, чтобы не выливалась из штробы.

Где устанавливать водорозетки

На место установки ВР влияет много факторов. Несмотря на то, что нормативы водоснабжения и канализации указаны в СНиП 3.05.01-85, который четко регламентирует высоту расположения и подключения сантехнических устройств, каждый владелец дома и квартиры желает подстроить сантехнику под себя. Поэтому сначала составляют план водопровода, рассчитывают размещение сантехнических приборов и устройств и после этого определяют места установки ВР.

Водорозетки – обязательный атрибут системы водоснабжения квартиры или дома. Жестко закрепленные ВР защищают водопровод от вибраций, которые возникают при использовании бытовых сантехнических устройств.

Затем закладную с уже установленной водорозеткой мы обрабатываем Неомидом. Желательно, это делать на улице, так как Неомид это очень концентрированная и едкая жидкость. А наша обработка деревяшки состоит в том, чтобы кистью хорошо нанести Неомид на всю ее поверхность, и чтобы дерево все хорошо пропиталось раствором.

Сейчас мы вам покажем, как правильно поставить водорозетку на закладную под гипсокартон. Закладную в нашей конструкции мы уже сделали, но так как нам будет неудобно крепить саморезами водорозетку к деревянной основе навесу, да еще и изнутри, то закладную мы сначала вынем, выполним все необходимые нам работы, а потом поставим ее на место. Если стена не облицована плиткой, следует учесть толщину керамики и клея, чтобы фитинг впоследствии оказался заподлицо с плоскостью.3. Теперь проверяем наличие прокладок под накидными гайками и накручиваем их на резьбу эксцентрика, делая это поочередно – по половине витка.

Никаких подмоток здесь не должно быть! Чтобы не повредить хромированные гайки, пользуйтесь качественным/чистым разводным ключом, который можно плотно свести на гранях (обычный рожковый, как правило, не подходит, а «газовый — тем более), еще лучше – оклеить гайки малярным скотчем. Их особенность состоит в том, что их дополняют прижимные лапки, которые установлены на винтах. Вращая их, можно переместить лапки вдоль корпуса. Что касается выключателей и розеток, они выпускаются в стандартных размерах.

И закупая все нужные элементы, обязательно необходимо проверить, совпадают ли они.Все монтажные работы необходимо проводить, когда электричество отключено. Все проводки нужно проверить на наличие напряжения. Нельзя касаться оголенных проводов.

Это простые правила безопасности, о чем нельзя забывать, чтобы не рисковать своей жизнью и здоровьем. Если смеситель и подающие трубные элементы изготовлены из разного материала, то в игру вступают фитинги под названием водорозетки. Эти элементы могут соединять медные, металлопластиковые и полипропиленовые трубы. Детали подобного типа служат своеобразными переходниками при несоответствии диаметра водопроводной трубы с параметрами смесителя. Водорозетка должна быть прочно зафиксирована на стене, так как выступает в качестве держателя для всей конструкции.

Благодаря водорозетке упрощается процесс установки детали, а также появляется возможность заменить пришедшие в негодность устройства уже после завершения ремонта.

Установка водорозеток

Использование в угловых соединениях именно внутренней резьбы обусловлено ее универсальность. Для установки настенного смесителя для ванной используются эксцентрики, которые имеют наружную резьбу. При монтаже обычного смесителя или подключения сан фаянса используются подводки с внешней резьбой ½ дюйма. Смесители европейского стандарта имеют резьбу подключения 3/8 дюйма. Для их подключения используется переходной ниппель с резьбой ½ на 3/8.

В случае если одна труба получилась намного короче другой, ее нужно нарастить. Для этого используется кусок полипропиленовой трубы 20 мм необходимой длины с запасом не менее 5 сантиметров и полипропиленовая муфта. Такое соединение по прочности, при квалифицированном монтаже, не уступает цельной конструкции и может без опасений устанавливаться внутри стены.Для установки водорозеток под полотенцесушитель в зависимости от его конфигурации используются угловые соединения с диаметром ¾ или 1 дюйм.

Для спаивания полипропиленовых труб используется специальный паяльник, который имеет в комплекте насадки под разные диаметры труб. Когда инструмент собран, он включается в розетку и выставляется температура нагрева порядка 200-250 градусов. Индикация на паяльнике показывает нагрев прибора. Погасшая лампочка на выключателе указывает на то, что можно приступать к работе. После проведения всех подготовительных работ, разметки и отреза труб, производится окончательная примерка муфт.

Необходимо убедиться, что резьбовые отверстия находятся на одном уровне с допустимым отклонением не более 5 мм.

Как закрепить смеситель на гипсокартоне

Подводка труб к смесителю в ванной может быть утопленной в стену или располагаться снаружи, в зависимости от этого следует приобрести конструкцию соответствующего типа, но на процедуру монтажа устройства это не влияет.При монтаже устройства по стенам из гипсокартона существуют специальные крепления для металлопластиковых труб – пресс-водорозетки.

  • Также, стены ванной обшиваются ГКЛ в том случае, если помещение необходимо утеплить или звукоизолировать.
  • Гипсокартон в ванной комнате помогает спрятать под себя все коммуникации, которые не должны оставаться на виду и портить интерьер ванной комнаты.
  • Кроме того, ГКЛ в ванной часто формирует специальные ниши, полки, перегородки, некоторое оформление.

Правильно установленные фитинги должны быть утоплены в стену на 3-4 сантиметра. Их следует надежно крепить к стене, поскольку на них и будет держаться все изделие. Существуют фитинги из металла для состыковки с медными и металлопластиковыми трубами, для пластиковых труб применяют отдельные фитинги с металлическими вставками.

Подобные детали используют как переходники если водопроводная труба по диаметру не подходит для установки изделия.
