Обработка Металлической Поверхности Перед Покраской

Эксплуатационные качества защитных лакокрасочных покрытий существенно зависят от состояния поверхности металла непосредственно перед окраской. Состояние поверхностей, требующих очистки перед окраской, могут различаться в широких пределах.

Разные стальные поверхности могут иметь разные исходные состояния. Методы оценки состояния поверхности стальных конструкций устанавливаются международными стандартами ИСО 8501, 8502, 8503.

Классификация поверхностей металлов

Поверхности металла, подлежащие очистке, классифицируют по степеням окисления по стандарту ИСО 8501 и ГОСТ 9.402.

А – Поверхность металла почти полностью покрыта сцепленной с металлом прокатной окалиной. На поверхности почти нет ржавчины.

В – Поверхность металла начала ржаветь, от нее начинает отслаиваться прокатная окалина.

С – Поверхность металла, с которой в результате коррозии почти полностью исчезла прокатная окалина, или с которой прокатная окалина может быть легко удалена. На поверхности металла наблюдаются небольшие изъязвления коррозии.

D – Поверхность металла, с которой в результате коррозии прокатная окалина исчезла и на которой наблюдается язвенная коррозия на всей поверхности.

Подготовка поверхности металла

Подготовка поверхности металла — одно из основных условий успешной антикоррозионной защиты. Существует большое количество различных состояний металлических поверхностей, требующих очистки перед окраской. Прежде всего, это касается ремонта ранее окрашенных поверхностей.

Возраст объекта и его расположение, качество первоначальной поверхности, количество дефектов, тип предыдущих и будущих агрессивных условий, свойства старых покрытий — все эти факторы влияют на предстоящую подготовку поверхности металла. При выборе метода подготовки поверхности следует учитывать требуемую степень очистки и шероховатость поверхности.

Для достижения наилучшего результата следует выбирать степень подготовки поверхности в соответствии с целью защиты и типом лакокрасочного покрытия.

Наиболее эффективным методом механической подготовки поверхности металла считается абразивная струйная очистка. Вместе с тем, абразивоструйная очистка – наиболее дорогостоящий способ подготовки поверхности.

Абразивоструйная очистка характеризуется следующими свойствами:

  • возможность достижения высокой производительности;
  • могут достигаться разные степени подготовки и профилей поверхности;
  • метод применим для большинства типов и форм поверхностей;
  • возможно частичное удаление отдельных участков поврежденного покрытия;
  • абразивоструйное оборудование может быть как стационарным, так и передвижным.

Виды подготовки поверхности

Подготовка поверхности металла может быть первичной и вторичной.
1. Первичная (общая) подготовка поверхности — это подготовка всей поверхности в целом до обнажения стали;

▪ Вторичная (локальная) подготовка поверхности — это подготовка поверхности с оставлением прочно сцепленных частей органических и металлических покрытий.

Первичная подготовка проводится с целью удаления прокатной окалины, ржавчины, различных загрязнителей и остатков старых покрытий с поверхности металла перед нанесением грунтовочного слоя. После первичной подготовки вся поверхность представляет собой оголенную сталь.

Окалина является очень ненадежной подложкой, так как она имеет отличающийся от стали коэффициент расширения, в связи с чем, при смене температур хрупкий слой окалины может отслаиваться (что ведет к разрушению покрытия).

Вторичная подготовка проводится с целью локального удаления ржавчины и инородных материалов с поверхности металла, покрытого грунтовкой или пропиткой, перед нанесением антикоррозионного защитного состава.

На выбор метода обработки под окраску металла влияют материал очищаемой конструкции, толщина материала, размеры, условия проведения работ по очистке, а также характер удаляемых посторонних включений.

После локальной подготовки поверхности металла остающиеся части старых покрытий должны быть свободны от загрязняющих веществ. При необходимости им следует придать шероховатость для обеспечения удовлетворительной адгезии.

Очистка поверхности металла

Для удаления старых красок, лакокрасочных покрытий, лаков, затвердевших шпатлевок и других материалов рекомендуется использовать специальные смывки и обезжириватели металла:

Антикрас-Спринт супербыстрая смывка старой краски

Чистомет ФС-01 очиститель металла фосфатирующий.

Подготовка поверхности металла под окраску наряду с качеством используемых лакокрасочных материалов определяет качество получаемого покрытия и его долговечность. Даже при использовании высококачественных лакокрасочных материалов прочное покрытие можно получить только при безукоризненной подготовке поверхности.

Подробную информацию о подготовке поверхности металла к покраске (смывки и обезжириватели, очистка металлической поверхности, подготовка и окраска металла) Вы можете узнать на страницах нашего сайта.

Ржавчина – это “болезнь” металла. Обрабатываем металл от ржавчины перед покраской

Прежде чем приступать к окрашиванию металлических изделий, необходимо соответствующим образом подготовить поверхность. Подготовка металла под покраску проводится по разным технологиям. Но независимо от схемы обработки в первую очередь предмет освобождается от ржавчины.

По степени поражения стали коррозия классифицируется следующим образом:

  • Коррозионные пятна: характеризуются небольшой глубиной проникновения. Распространяется такая коррозия вширь, а не вглубь железа.
  • Точечная коррозия – маленькие точки, проникающие глубоко в тело материала. При дальнейшем развитии точечной коррозии на стали появляются сквозные дыры.
  • Сквозная коррозия – сквозное поражение материала.
  • Подпленочная коррозия: очаги ржавчины образуются под поверхностью покрытия. Слои краски в местах образования ржавчины вспучиваются. Но иногда подпленочая коррозия остается незаметной вплоть до сквозного разрушения стали.

Обработка Металлической Поверхности Перед ПокраскойОбработка материала

Обработка материала от ржавчины перед покраской может осуществляться следующими методами:

  • механическим;
  • химическим;
  • термическим.

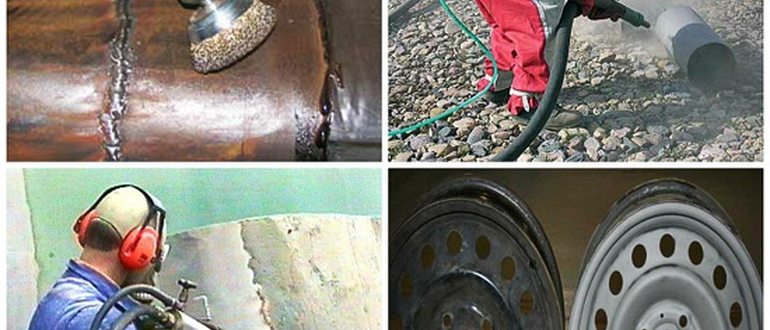

Механическая очистка

Механический способ удаления коррозии зарекомендовал себя как самый эффективный. Обработка металла от ржавчины выполняется вручную или с использованием механизированного инструмента. Существует несколько способов удаления ржавчины механическим путем.

▪ Очистка поверхности проволочными щетками. Применяется для удаления небольших очагов коррозии и зачистки сварных швов и для первичной обработки поверхностей, покрытых толстым слоем ржавчины. Качество очистки не очень хорошее, окалину щетки не снимают вовсе.

Кроме того, в процессе обработки образуется много пыли.

▪ Абразивная обработка металла при помощи шлифовальных дисков. Применяется при небольших очагах коррозии. Если для выполнения операции используют диски высокого качества, то результат получается хорошим. Обработка металла абразивным инструментом имеет два недостатка:

  • расход качественных материалов;
  • требования к определенным навыкам выполнения работ.

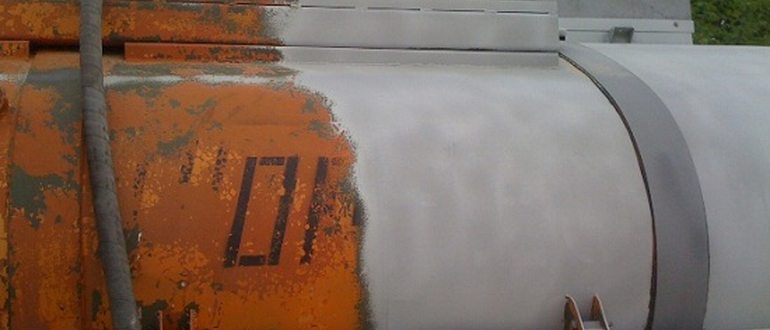

▪ Антикоррозионная обработка металла с помощью пескоструйной установки: бомбардировка очагов коррозии струей песка, подающегося под напором, так называемая пескоструйная очистка металла. Основные элементы пескоструйной установки – емкость с песком и пескоструйный пистолет. Для работы пескоструйной установки достаточно небольшого компрессора. Обработка Металлической Поверхности Перед ПокраскойПескоструйная обработка

Песок берется обычный речной или строительный. Перед использованием его следует хорошо просушить. Песок можно использовать вторично, предварительно просеяв, но эффективность очистки в этом случае уменьшается в несколько раз.

А количество пыли во столько же раз увеличивается.

Пескоструйная обработка удаляет не только всю ржавчину, но и окалину, нагар, слои старой краски. При обработке мест, недоступных для шлифмашинки и наждачки (например, места стыка двух деталей) такой метод является единственно возможным.

▪ Гидроабразивная обработка металла (водопескоструйка). Снятие ржавчины происходит под воздействием струи смеси воды и абразива. По интенсивности различают гидроабразивную обработку:

  • под сверхвысоким давлением: полностью удаляется коррозия и все покрытия, нанесенные ранее на обрабатываемую поверхность;
  • под высоким давлением: удаляется большая часть старого покрытия и коррозия. Но могут оставаться участки особо прочного покрытия и черные окислы (магнетиты);
  • под низким давлением: экономный способ в отношении расхода абразива, но после сушки на обработанной поверхности остаются следы вторичной ржавчины.

Гидроабразивная обработка поверхностей является промышленным методом. В отличие от пескоструя, такую установку в гараже не соорудишь.

Химическая обработка стали

Этот способ основан на удалении ржавчины под воздействием химически активных веществ. Одним из родственных видов обработки является электрохимический. Составы наносят на поверхность с помощью кисточки либо распылением. Средства для удаления ржавчины делятся на две категории:

– смываемые. Недостатком таких составов является, то что при контактировании поверхности с водой могут возникнуть новые источники коррозии. Поэтому после промывки материал должен быть быстро и тщательно просушен и обработан антикоррозионными средствами;

– несмываемые. Их еще называют грунт-преобразователями. Полноценным грунтом продукт химической реакции назвать нельзя, но тем не менее такая обработка исключает последующую промывку, то есть обязательный контакт с водой полностью исключается.

  • Хорошо снимает ржавчину водный 5% -ный раствор серной или соляной кислоты. Но в него обязательно добавляют ингибитор коррозии – вещество, замедляющее химическую реакцию. Чаще всего в качестве ингибитора применяют уротропин. Добавлять его надо в количестве 0, 5 г на литр раствора. Без ингибитора использовать растворы кислот нельзя: в результате такой обработки растворится не только коррозия, но и материал.
  • Интересный результат дает обработка металла ортофосфорной кислотой. Если на обрабатываемую поверхность нанести 15-30%-й раствор ортофосфорной кислоты, то под его воздействием ржавчина превратится в прочное покрытие. Это происходит потому, что в процессе химической реакции образуется ортофосфат железа, который создает на поверхности защитную пленку коричневого цвета. Для лучшего эффекта в раствор следует добавлять бутиловый спирт (4 мл на литр раствора) или винную кислоту (15 мл на литр раствора).
  • Поверхности, сильно пораженные ржавчиной, обрабатывают смесью:

– молочная кислота – 50 г;
– вазелиновое масло (100 мл).

Под воздействием кислоты ржавчина превращается в растворимую в вазелиновом масле соль – лактат железа. Очищенную поверхность надо протереть ветошью, смоченной вазелиновым маслом.

Усовершенствуйте свою баню при помощи металлической печки. Как сделать ее своими руками, читайте в этой статье.

Если вы владеете искусством холодной ковки, то вы можете открыть очень прибыльный бизнес. Интересные идеи есть в статье по https://elsvarkin.ru/prakticheskoe-primenenie/suveniry-i-ukrasheniya-iz-metalla-svoimi-rukami/ ссылке.

Термическая обработка поверхности

Для термической обработки стали применяется горелка кислородно-ацетиленовая. В результате воздействия пламени удаляется практически вся окалина прокатная. Но, к сожалению, ржавчина выгорает не вся, поэтому такой способ практически не используется в современных окрасочных системах.

Понравилась статья? Поделиться с друзьями:
Блог о дизайне интерьера
