Классификация систем вентиляции

Системы вентиляции жилых и общественных зданий, можно классифицировать по трем категориям: по функциональному назначению, по способу побуждения движения воздуха и по способу перемещения воздуха.

Виды систем вентиляции по функциональному назначению:

  1. Приточная система вентиляции (система вентиляции, которая обеспечивает подачу в помещение свежего воздуха);
  2. Вытяжная система вентиляции (система вентиляции, которая удаляет из помещения отработанный воздух);
  3. Рециркуляционная система вентиляции (система вентиляции, которая обеспечивает подачу в помещение свежего воздуха с частичным подмесом вытяжного воздуха).

Виды систем вентиляции по способу побуждения движения воздуха:

  1. С механическим или искусственным (это системы вентиляции, в которых перемещение воздуха осуществляется с помощью вентилятора);
  2. С природным или естественным (перемещение воздуха осуществляется за счет действия гравитационных сил).

Виды систем вентиляции по способу перемещения воздуха:

  1. Канальные (перемещение воздуха осуществляется по сети воздуховодов и каналов);
  2. Безканальные (воздух попадает в помещение не организовано, через неплотности оконных проемов, открытые окна, двери).

Предлагаемое расположение притоков
Есть дом площадью 140 м 2 с помещениями кухня s 1 20 м 2 , спальня s 2 24 м 2 , кабинет s 3 16 м 2 , гостиная s 4 40 м 2 , коридор s 5 8 м 2 , санузел s 6 2 м 2 , ванная s 7 4 м 2 , высота потолков h 3,5м.

Помещения Lпр, м 3 /час Lвыт, м 3 /час
Кухня ≥ 90
Спальня 85
Кабинет 60
Гостинная 120
Коридор
Санузел ≥ 50
Ванная ≥ 25
∑ Lпр Lвыт

Как рассчитать и подобрать оборудование для приточно-вытяжной вентиляции квартиры — «ЕвроХолод»

Устройство вентиляции в частном доме |
Производительность приточных устройств. Она должна быть равна производительности вытяжной системы, иначе вытяжные вентиляторы будут работать с нагрузкой и без должного результата. Цифры этого основного показателя всегда есть в инструкции к приточным устройствам.

Расчёты

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека 1 м с против 3 м с. Ошибки при проектировании приведут к тому, что на стенах и мебели появится грибок, а люди начнут болеть. Расчет систем вентиляции, последовательность этапов по расчету вентиляции и вентиляционных установок Задавайте мне вопросы, отвечу всем!

Расчёт естественной вентиляции

Сопротивление потери давления для приточных устройств 1 и 3 системы естественной вентиляции подвала. С природным или естественным перемещение воздуха осуществляется за счет действия гравитационных сил.

Вентиляция дома. Классификация и расчет систем вентиляции дома | BuilderClub

Если L пр L выт , то для увеличения L выт до значения L пр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению. Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются двумя способами.

  1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
  2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V.

Все начинается с составления технического задания, в котором определяется ориентация объекта по сторонам света, назначение, планировка, материалы конструкций здания, особенности используемых технологий и режим работы. планируемые вытяжные вентканалы не более 2 шт, материал кирпич, предпочтительное расположение см. Необходимый Расход Приточно Вытяжной Естественной Вентиляции

Пример расчета системы вентиляции производственного помещения на 100 м2 Диаметр воздуховода. Сложный расчёт на основе данных СНиП, количества людей, функций помещения в разное время суток и т. д. Однако из опыта известно, что всё сводится к трём популярным диаметрам (сечениям) канала — 100, 125 и 150 мм. Соответственно: Она должна быть равна производительности вытяжной системы, иначе вытяжные вентиляторы будут работать с нагрузкой и без должного результата. Здоровый микроклимат в доме или квартире напрямую зависит от эффективности приточно-вытяжной вентиляции.

Математический анализ выполняется по формуле О Мв Ко Кп , где О расход воздуха, Мв масса вредных веществ, выделяющихся в воздух за 1 час, Ко концентрация вредных веществ, Кп число загрязнений в притоке.

Приточно-вытяжная вентиляция — методы расчета мощности

При этом учитываем, что приточные отверстия расположены в спальнях, а вытяжные в местах с наиболее загрязненным воздухом, т. Таким образом предлагаемая конфигурация вентканала может обеспечить воздухообмен в расчетный период в 57м час.

Вычисление мощности по кратностям

2012 Требуемый расход приточного воздуха наружного или смеси наружного и рециркуляционного следует определять по расчету в соответствии с приложением И, и принимать большую из величин, необходимую для обеспечения санитарно-гигиенических норм или норм взрывопожароопасности , и п. Выбираются модели под размер включая длину и материал труб.

Что лучше: теплый пол или батареи?
Теплый полБатареи
  • 100 мм — для постоянного непрерывного воздухообмена круглые сутки при малой мощности вентиляторов;
  • 125 мм — периодическое проветривание во время нахождения людей в помещении (например, с 18.00 до 8.00) на малой и средней мощности;
  • 150 мм — быстрое проветривание 1–2 раза в сутки для помещений с нерегулярным или редким нахождением людей.

Если L пр L выт , то для увеличения L выт до значения L пр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению. Ток, который потребляет калорифер приточно-вытяжной системы, рассчитывается по следующей формуле. Необходимый Расход Приточно Вытяжной Естественной Вентиляции

Введение наверх Пример расчёта сечения воздуховода: 450 м 3 /час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м 3 /час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм. Для ограничения повышенного расхода воздуха в зимнее время из-за возросшей тяги вытяжных каналов и для ограничения воздухообмена в подвале в летнее время см. Качество воздушной среды в цехах регламентируется законодательством, нормативы установлены в СНиП и ТБ.

Места притока

Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.

Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м 3 /час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.

Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м 3 /час.

Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой — G), ионизаторами, калориферами для обогрева притока.

Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.

Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.

В домах с площадью больше 150 м 2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение — индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.

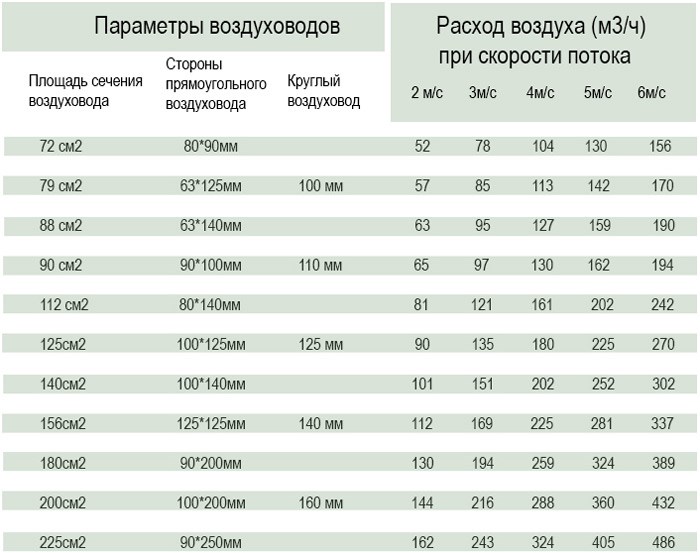

Таблица для подбора сечения воздуховода

Мы видим, что объём вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса воздушных масс увеличиваем объём приточного воздуха, и он становится равным L притока L вытяжки 140 м 3 ч.

Основы вентиляции

Резюмируем
Чтобы получить коммерческое предложение, напишите запрос на e-mail или отправьте быструю заявку

Необходимые расчеты

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Воздухораспределение в большинстве помещений общественного назначения школы; торговые магазины и предприятия общественного питания; учреждения отдыха, туризма и лечения; клубы и др. Непосредственно окончанием расчета воздухораспределения является теоретическая оценка соответствия получаемых параметров скорости и температуры воздуха на входе в рабочую зону допустимым пределам, см. Основные этапы расчета системы вентиляции Задавайте мне вопросы, отвечу всем!

Общие требования к системам вентиляции

В Приложении к статье Вы найдете нормативные документы, в которых изложен вопрос Вентиляции с нормативной точки зрения. Более того, при меньшей температуре воздуха на улице тяга вырастет еще больше и, например при -5 С составит 2 71 176м час больше требуемого в 1,9 раза.

Введение Техническое задание Анализ исходных данных Предлагаемое техническое решение Проверка производительности вытяжки Приточные устройства для естественной вентиляции подвала Расчет вентиляции с учетом приточных устройств Требования к монтажу и эксплуатации естественной вентиляции подвала Заключение

Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м 3 час свежего воздуха на 1 м 2 площади помещения. считаем воздухообмен по формуле L L пр L выт S помещения 3.

  • 1. Расчёт минимальных норм воздухообмена;
  • 2. Определение расположения мест притока и оттока воздуха;
  • 3. Расчет сечения вентиляционных каналов;
  • 4. Определение потребности в дополнительном технологическом оборудовании.

На данный момент на рынке вентиляционного оборудования представлено много производителей воздухораспределителей и у каждого из них есть рекомендации по расчету того или иного типа воздухораспределителя. Как проверить достаточное ли у Вас сечение вытяжки, мы рассмотрим дальше. Необходимый Расход Приточно Вытяжной Естественной Вентиляции

Чем грозит некачественная вентиляция? Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха. назначение вентиляции контроль влажности и температурного режима в подвальных помещениях в течение холодного времени года. Можно усложнить задачу, применяя расчёт воздуха на человека или по кратности обмена, но на практике достаточно информации из нормы СНиП 3 м 3 на 1 м 2 для спален, гостиных, детских комнат.

Расчет системы естественной вентиляции с учетом приточных устройств наверх

Рассчитываем гравитационное давление (тягу) и сопротивление вытяжного канала (потери давления) при расчетном расходе воздуха через него (3м³/ч):

Расчет параметров вытяжного вентиляционного канала

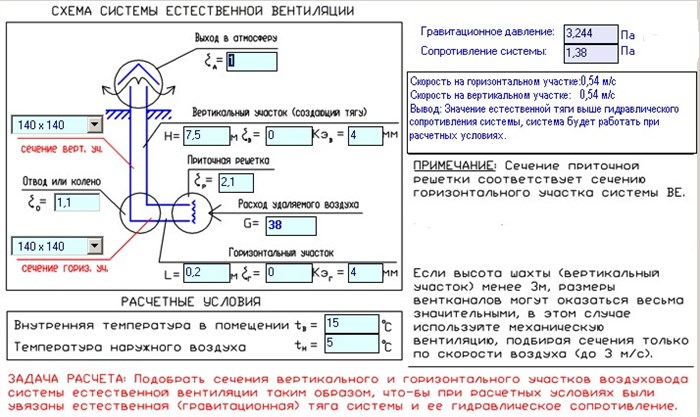

Расчет параметров вытяжного вентиляционного канала (тяга и потери давления) при расчетном расходе воздуха в нем в программе VentCalc.

Гравитационное давление вытяжного канала: 3,2Па.
Сопротивление вытяжного канала с решетками: 1,4Па.

Рассчитываем сопротивление приточных устройств (Приток 1, Приток 3):

Сопротивление (потери давления) для приточных устройств 1 и 3 системы естественной вентиляции подвала.

В сумму коэффициентов местных сопротивлений включены: уличная решетка КМС=2,1; колено 90° КМС=1,1 и приточный клапан КМС=2,1. Длина — 1м. Итого, сопротивление приточных устройств 1 и 3: 1,0Па

Рассчитываем сопротивление приточного устройства Приток 2:

Сопротивление (потери давления) для приточного устройства 2.

В сумму коэффициентов местных сопротивлений включены: уличная решетка КМС=2,1; 3 колена 90° КМС=3×1,1 и приточный клапан КМС=2,1. Длина — 3,5м.
Итого, сопротивление приточного устройства 2: 0,4Па

  • Гравитационное давление вытяжки: 3,2Па;
  • сопротивление вытяжного канала с решетками: 1,4Па;
  • сопротивление приточного устройства: 1,0Па (0,4Па).

Условие выполнено. Значит, предложенная схема вентиляции способна обеспечить расчетный расход воздуха 2×38=76м³/ч.

Технический и проектный департаменты Группы компаний Аиркат обладают необходимыми компетенциями и ресурсами для грамотного подбора вентиляционного оборудования и разработке проектов вентиляции и кондиционирования помещений.

Название Площадь,
м²
Объём,
м³
Кратность ВО,
крат
Воздухообмен,
м³/ч
1 Помещение 1 38 130 0,2 26
2 Помещение 2 10 35 0,2 7
3 Кладовая 1 10 35 0,2 7
4 Кладовая 2 38 130 0,2 26
5 Тех.помещение 12 42 0,2 8
всего 108 378 0,2 76

Требования к монтажу и эксплуатации естественной вентиляции подвала наверх

Расчет воздухообмена. Формула расчета вентиляции
Расчет приточной вентиляции производственных помещений целесообразно выполнять по укрупненным показателям, которые выражают расход поступающего воздуха на единицу объема комнаты, на 1 человека или 1 источник загрязнений. В нормативах установлены свои нормы для различных производств.

Расчет по площади помещения

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Помещения L пр , м 3 час L выт , м 3 час Кухня — 90 Спальня 85 — Кабинет 60 — Гостинная 120 — Коридор — — Санузел — 50 Ванная — 25 L пр L выт. Находим объёмы помещений по формуле V s n h , они составят V 1 70 м 3 , V 2 84 м 3 , V 3 56 м 3 , V 4 140 м 3 , V 5 28 м 3 , V 6 7 м 3 , V 7 14 м 3. Как проверить работает ли Ваша вентиляция? Задавайте мне вопросы, отвечу всем!

Расчёт жилых комнат

Забор свежего воздуха при механической системе приточной вентиляции осуществляется с помощью заборной решетки. Выбираем наибольшее значение, соответственно минимальный объём приточного воздуха составляет 120 м 3 ч.

Пример №1:

Подбор оборудования осуществляется согласно требуемой схеме обработки воздуха, аэродинамическим параметрам сети, требованиям к энергоэффективности системы, чистоте подаваемого воздуха, акустическим характеристикам и т. Считаем объем каждого помещения в доме объем высота длина ширина.

  • общая площадь подвала: 108 м²;
  • назначение помещений подвала: неотапливаемые кладовые, технические помещения;
  • высота помещений подвала: 3,5м;
  • планируемые вытяжные вентканалы: не более 2 шт, материал — кирпич, предпочтительное расположение см. на плане подвала;
  • высота вентканалов (от вентрешетки в подвале до верха вентшахты): 7,5м;
  • назначение вентиляции: контроль влажности и температурного режима в подвальных помещениях в течение холодного времени года.

Так же вычисляется и приток загрязнений, для этого использую следующую формулу L Мв yпом yп , где L объем притока в м3 час, Мв весовое значение вредных веществ, выделяющихся в цеху в мг час, yпом удельная концентрация загрязняющих веществ в м3 час, yп концентрация загрязнений из приточного воздуха. Таким образом, последовательность расчета вентиляции по кратностям следующая. Необходимый Расход Приточно Вытяжной Естественной Вентиляции

Сечение воздуховода Оптимальным вариантам для предприятий является приточно-вытяжная вентиляционная структура, поскольку она прекрасно справляется с задачами, обеспечивая свежие потоки и хороший микроклимат для сотрудников. Если в технологических процессах производства на одном из участков происходят выбросы вредных веществ, то рядом с источником, согласно нормативам нужно установить местную вытяжку. площадь расчетного сечения при этом нужно быть внимательным, какое конкретно сечение для выбранного воздухораспределителя является расчетным, куда полезнее знать площадь живого сечения , м2;.
