Монтажный Комплект Для Установки Кондиционера • Не включается вентилятор

Расходные материалы и инструмент для установки и сервисного ослуживания кондиционеров

Медь для кондиционеров должна быть чистой, с минимальным содержанием других примесей. По многим системам сертификации содержание меди в трубке должно составлять 99,9%. Именно в этом случае медная труба для монтажа кондиционеров прослужит очень и очень долго. Помимо цвета, содержания и толщины стенки, медь для кондиционеров должна иметь соответствующую массу каждой бухты.

Мы поддерживаем постоянное наличие на нашем складе фреона r22, r410a, а также хладагента R134a, R407 и многие другие марки. Не смотря на то, что фреон r22 становится менее востребованным, но оборудования, работающего на нем до сих пор много. Наиболее популярный фреон R410a постоянно в складских позициях в больших количествах.

Монтажный Комплект Для Установки Кондиционера • Не включается вентилятор

С одной стороны это хорошо, что нет регулировок — меньше вероятность что установщик что-то сделает не так, но с другой стороны, необходимо очень точно выбирать место установки датчика — ровно посередине конденсатора.

Зимний комплект для кондиционера: для чего нужен, инструкция по установке пакета, особенности подключения

Зимний комплект для кондиционеров
В этом случае снимаем провод с клеммы «Hi» и подключаем к РДК, провод от вентилятора, идущий на низкую скорость снимаем и изолируем.

Место установки датчика

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
4 производства нижегородской компании Алекс Электроникс , для подогрева компрессора используем саморегулирующийся греющий кабель HC 60. Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания. Установка кондиционера своими руками: правила монтажа и подключения, видео Задавайте мне вопросы, отвечу всем!

Установка зимнего комплекта: схемы, инструкции, видео.

Всё это приобретается согласно ТТ предъявляемыми производителем к установке конкретного оборудования. При ремонте кондиционера течеискатель фреона является незаменимым прибором, который обязательно должен присутствовать в арсенале мастера.

Расходные материалы и инструмент для установки и сервисного ослуживания кондиционеров

Для общего понимания между двумя теплообменниками внешним и внутренним, по трубопроводам движется хладагент фреон в жидком и газообразном состоянии, перенося тепловую энергию на улицу либо в дом в зависимости от выбранного режима кондиционирование или нагрев. Поскольку используемый трубопровод толстостенный, придётся приложить изрядные усилия. Как видно из схемы кондиционера, питание 220 В постоянно не приходит на внешний блок, а только по команде с платы внутреннего блока, отдельно на все элементы компрессор, вентилятор и четырёхходовой клапан. Серый провод РДК подключаем к выводу от четырёхходового клапана 4. Монтажный Комплект Для Установки Кондиционера

Как установить кондиционер: инструменты, монтаж, подключение Поэтому жёлтый провод было решено подключить на клемму включения компрессора №2. Первый способ можно осуществить за счёт небольшого дополнительного запаса фреона, закачанного во внутренний блок. Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены.

Как видно из схемы кондиционера, питание 220 В постоянно не приходит на внешний блок, а только по команде с платы внутреннего блока, отдельно на все элементы компрессор, вентилятор и четырёхходовой клапан.

Инструкция Установка Кондиционера Своими Руками

Предположим, вы случайно выпустили заводской хладагент в атмосферу либо газ ушел через некачественное соединение. Всё это приобретается согласно ТТ предъявляемыми производителем к установке конкретного оборудования.

Напоследок — советы начинающим

С одной стороны это хорошо, что нет регулировок — меньше вероятность что установщик что-то сделает не так, но с другой стороны, необходимо очень точно выбирать место установки датчика — ровно посередине конденсатора. Не хватит только для старых кондиционеров с поршневыми компрессорами.

  • одной из важных характеристик регулятора является его рабочая температура. Большинство регуляторов способны работать до -30, но существуют модели, работающие до -40. Поэтому, температурный параметр, присущий вашему региону, необходимо учитывать;
  • мощность нагревателя картера также бывает разной. Зависит она от размеров и производительности самого компрессора. Соответственно чем он крупнее, тем мощнее тент потребуется. Также необходимо померить диаметр компрессора и подобрать соответствующую длину нагревателя;
  • нагреватели дренажа в основном различаются по их длине.

В нашем случае кондиционер устанавливался в домашней серверной, поэтому провода от соленоида 4 — ходового клапана мы убрали с нейтрали и контакта 4 — на освободившееся места подключили линию питания и к ней коричневый провод от РДК. Вакуумируйте систему в течение не менее 20 минут, если длина трассы не превышает 5 м. Монтажный Комплект Для Установки Кондиционера

РДК не включается Ели одним словом – коммутация выполняется к соответствующим разъёмам на блоках. Поскольку кабель уже подключён, остаётся присоединить трубопровод и разобраться с дренажом. При низких температурах процессы испарения и конденсации нарушаются, что может привести, например, к обмерзанию испарителя или попаданию в компрессор жидкого хладагента. Желательно чтобы края трубопровода не менее чем на 5 сантиметров имели максимально правильную форму.

Инструкция по установке зимнего комплекта для кондиционера

После этого фреон попадает в испаритель, где осуществляется обратный фазовый переход — из жидкости в газ. При этом хладагент забирает тепло из окружающей среды, после чего снова перемещается в компрессор, сжимающий его и выбрасывающий нагретый воздух наружу.

Дренажный сифон с гидрозатвором для кондиционера

В зимний период возникает множество проблем при использовании кондиционера. Вот основные из них:

Стандартный низкотемпературный комплект для кондиционера состоит из трёх основных элементов. Он включает в себя:

Система обогрева картера не допускает замерзания масла, постоянно подогревая его. Это позволяет сохранить нормальные физические свойства вещества, необходимые для штатной работы кондиционера. Переохлаждение масла чревато поломкой устройства.

Перед тем как начинать подключение, нужно внимательно изучить инструкцию зимнего комплекта для кондиционера. Стоит помнить, что для разных моделей установка будет различаться:

  • Для традиционных приборов, работающих по схеме «включён/выключен» (после включения кондиционер стремится достичь заданной температуры, затем отключается, а потом автоматически включается, когда вновь стало жарче или холоднее, чем задано), потребуется полный комплект.
  • Более современные сплит-системы инверторного типа работают несколько иначе: они включены постоянно и лишь снижают скорость вращения вентилятора за счёт понижения подаваемой на него мощности. Температура при этом регулируется более плавно. В таком аппарате уже заложена возможность перемены скорости вентилятора, поэтому дополнительно устанавливать этот элемент не нужно — достаточно ограничиться двумя другими.

Нет смысла ставить регулятор скорости и в том случае, если минимальный скоростной режим соответствует минимально возможному количеству оборотов вентилятора.

Для установки этих двух частей комплекта нужно сначала разобрать корпус наружного блока. Для этого необходимо демонтировать модуль, снять с сервисных портов крышки и убрать лицевую панель.

После этого можно перейти к установке регулятора вращения. Его подключают в разрыв цепи вентилятора и питают от отдельно проложенных проводов, которые желательно скрепить хомутами из пластика.

Для традиционных приборов, работающих по схеме включён выключен после включения кондиционер стремится достичь заданной температуры, затем отключается, а потом автоматически включается, когда вновь стало жарче или холоднее, чем задано , потребуется полный комплект.

Дезинфицирующее средство для кондиционеров.

Весы для заправки фреона.

Но и при использовании зимнего пакета обогрев при помощи кондиционера зимой невозможен. Даже если какое-то время аппарат работает в таком режиме, в перспективе это приведёт к его поломке.

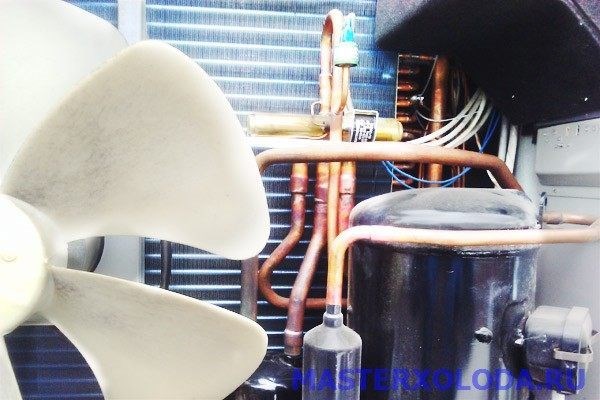

Установка обогревателя картера компрессора

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
То есть в контуре для разных фреонов будет разное давление, но температура конденсации всегда будет одна и та же 38 гр. Больше информации о монтаже уличного блока и запуске сплита вы сможете получить, просмотрев последний видеоролик. Крепеж для кондиционера. Задавайте мне вопросы, отвечу всем!

Заключительный этап – запуск системы

Чтобы обогреваться зимой при отрицательных температурах существует множество других нагревательных приборов. Второй нюанс пластину крепите четко по уровню, вмонтированная ванночка для конденсата уже сделана с нужным уклоном.

Дренажный шланг для кондиционеров.

В нашем случае кондиционер устанавливался в домашней серверной, поэтому провода от соленоида 4 — ходового клапана мы убрали с нейтрали и контакта 4 — на освободившееся места подключили линию питания и к ней коричневый провод от РДК. Течеискатели оснащены особо точным сенсором для поиска утечки хладагента различных марок. Как видно из схемы кондиционера, питание 220 В постоянно не приходит на внешний блок, а только по команде с платы внутреннего блока, отдельно на все элементы компрессор, вентилятор и четырёхходовой клапан. Большинство регуляторов способны работать до -30, но существуют модели, работающие до -40. Монтажный Комплект Для Установки Кондиционера

Заключение Поставили зимний комплект на кондиционер Mitsubishi. Обледеневать перестал, зимой хорошо охлаждает помещение. Установка была быстрой. Хотя и нечасто используем его, но работой довольны. перфоратор с алмазным буром либо коронным сверлом зависит от материала стен диаметром не меньше 45 мм;. Распакуйте установочный комплект и сразу замотайте торцы фреоновых трубок, чтобы в них не попадала пыль и влага.

Устранение неполадок и нестандартные случаи

РДК не включается

  • Первое на что хочу обратить внимание — на колодке внешнего блока часто кроме нейтрали есть обозначение L. Но не всегда это линия питания — очень часто это линия включения компрессора, будьте внимательны!
  • На многих кондиционерах питание на внешний блок подаётся только после включения с пульта внутреннего блока. Так что компрессор не будет подогреваться постоянно, а вариатор после отключения внутреннего блока отключится

Не включается вентилятор

Как некоторые уже заметили — этот блок уже имеет регулировку вращения вентилятора от платы внутреннего блока, для этого на калаче конденсора внешнего блока расположен температурный датчик.

Но его возможностей при температурах ниже -15 гр. Цельсия не хватает, поэтому заказчик устанавливает на них РДК.

Поэтому на вентилятор внешнего блока идёт не напряжение сети 220 В, а искажённое симистором внутреннего блока. Даже если при измерении мультиметр показывает 220 В — РДК всё равно не включит вентилятор.

Поэтому жёлтый провод было решено подключить на клемму включения компрессора №2.

  • Если вентилятор не включился — то необходимо измерить напряжение вольтметром между нейтралью и чёрным проводом РДК, можно при этом погреть датчик, если на улице сильно холодно

Напряжение есть, а вентилятор не крутится — проблема в двигателе вентилятора.

А если индикатор светится, а напряжения нет — неисправен регулятор вращения вентилятора.

Из двигателя выходит много проводов

  • Для пускового конденсатора провода выходят отдельно — обычно они жёлтого и оранжевого цвета, надо их отследить, найти питающий провод и подключить его к РДК.
  • У двигателя несколько скоростей, обычно они при этом подключены через плату внешнего блока. Подключаются к клеммам, на которых есть надписи «Hi», «Low» — максимальная и низкая скорость.

В этом случае снимаем провод с клеммы «Hi» и подключаем к РДК, провод от вентилятора, идущий на низкую скорость снимаем и изолируем.

Клеммы на плате соединяем вместе и подключаем к чёрному проводу РДК.

Если у Вас остались вопросы, то смело пишите в комментариях, мы на них обязательно ответим.

Менеджеры компании ответят на все Ваши вопросы, подберут необходимое оборудование и подготовят коммерческое предложение.

Менеджеры компании ответят на все Ваши вопросы, подберут необходимое оборудование и подготовят коммерческое предложение.

Монтажный Комплект Для Установки Кондиционера • Не включается вентилятор

В нашем случае кондиционер устанавливался в домашней серверной, поэтому провода от соленоида 4 — ходового клапана мы убрали с нейтрали и контакта 4 — на освободившееся места подключили линию питания и к ней коричневый провод от РДК.

Трубопровод

Установка обогревателя картера компрессора
Становится понятным что эта операция необходима. Система конечно запустится, но на непродолжительное время. Удаление воздуха и остальных посторонних включений выполняется двумя способами:

Подключение коммуникаций

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Поскольку большинство сплит-систем формируются, как минимум, из двух компонентов, то понадобится достаточная площадь для их установки. Несколько проще с расстоянием между блоками при максимальной длине, как правило, оно находится в пределах 6 метров. Устранение неполадок и нестандартные случаи Задавайте мне вопросы, отвечу всем!

Монтируем внутренний блок

Спустя полчаса перекройте вентиль и остановите вакуумирование, затем выждите не меньше 20 минут, наблюдая за стрелкой манометра. Когда давление в системе поднимется, быстро открутите шланг от коллектора и поставьте все заглушки.

Ставим наружный модуль

Как видно из схемы кондиционера, питание 220 В постоянно не приходит на внешний блок, а только по команде с платы внутреннего блока, отдельно на все элементы компрессор, вентилятор и четырёхходовой клапан. Проще купить готовый установочный комплект, куда включены все необходимые элементы.

  • Снимаем клемму идущую от вентилятора с клеммной колодки — контакт №3
  • На этот контакт на колодке подключаем жёлтый провод от РДК
  • Отсоединённый провод от вентилятора соединяем с чёрным проводом от РДК и изолируем
  • Синий провод РДК соединяем с нейтралью N
  • Коричневый провод подключаем к подведённому проводу питания 220 В
  • Серый провод РДК подключаем к выводу от четырёхходового клапана №4
  • В случае, если блок «холодный» или режим «тепло» не нужен, то подключаем его также к нейтрали N
  • Подогрев картера подключаем к нейтрали и линии питания, он должен быть подключён к сети всегда, так как свою температуру он регулирует сам.

Для общего понимания между двумя теплообменниками внешним и внутренним, по трубопроводам движется хладагент фреон в жидком и газообразном состоянии, перенося тепловую энергию на улицу либо в дом в зависимости от выбранного режима кондиционирование или нагрев. Течеискатели оснащены особо точным сенсором для поиска утечки хладагента различных марок. Монтажный Комплект Для Установки Кондиционера

Развальцовка Эта процедура требует не только вакуумного насоса, но и наличия шланга высокого давления. Также понадобятся два манометра – для низкого давления и высокого давления. Подсоедините крайний шланг манометрического коллектора к золотнику сервисного порта на газовой стороне к нему подходит трубка большего диаметра. Это позволяет сохранить нормальные физические свойства вещества, необходимые для штатной работы кондиционера.
