Монтаж электропроводки в частном доме под гипсокартоном

Прокладка электропроводки под гипсокартоном

Гипсокартон является отличным строительным материалом, позволяющим легко скрыть неровные поверхности оснований стен. Благодаря использованию гипсокартона реставрация помещений осуществляется в несколько раз быстрее и дешевле.

Монтаж электропроводки в частном доме под гипсокартоном

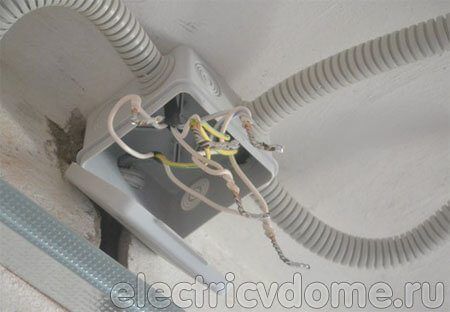

С помощью гипсокартона также отлично маскируется электропроводка, которая может быть проложена как в самом гипсокартоне, так и под его поверхностью. Одним из преимуществ такого монтажа электропроводки является то что нет необходимости проделывать штробы в стене.

Электропроводка под гипсокартоном является скрытым видом проводки. Для ее прокладки применяются не поддающиеся горению трубы, гофрированные шланги и негорючие короба.

Монтаж электропроводки в частном доме под гипсокартоном

Благодаря такому методу прокладки, полностью соответствующему требованиям ПУЭ, кабель надежно защищается от любого механического или термического воздействия.

Данная статья посвящена возможности прокладки электропроводки под гипсокартоном с использованием гофрированного шланга.

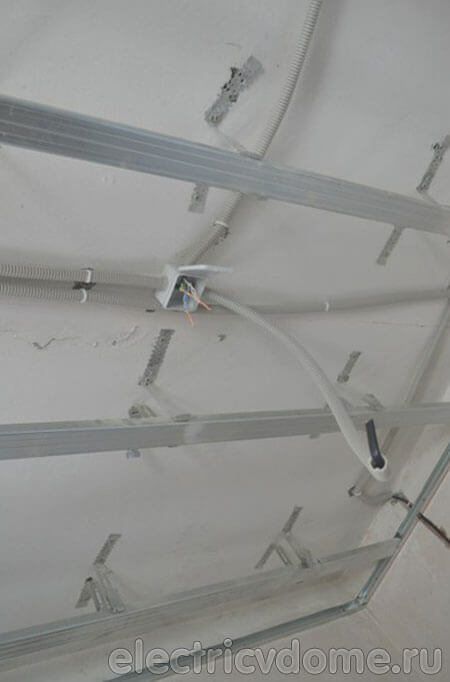

Когда установлены все профили для гипсокартона, прежде чем устанавливать сами гипсокартонные плиты прокладывается электропроводка, а также телефонные, телевизионные кабеля, а также кабеля для интернета.

Основное внимание следует уделить соблюдению мер пожарной безопасности. Прежде чем закреплять гипсокартонные плиты, все провода, на которые будет подано напряжение, во избежание возможного возгорания необходимо изолировать с помощью защитного гофра.

Монтаж электропроводки под гипсокартонном в гофрированном шланге

Для обеспечения электропроводки дополнительной изоляцией используется специальный гофрированный шланг, через который протягивается провода или кабели.

Такой способ монтажа электропроводки обеспечивает легкую замену кабеля в случае его выхода из строя.

Материалы и инструменты, необходимые для монтажа электропроводки под гипсокартоном в гофре:

  • – гофрированный шланг;
  • – распределительные коробки;
  • – клипсы для крепления шланга;
  • – кабель;
  • – дюбель гвозди для монтажа клипс;
  • – перфоратор и сверло.

Прежде чем начинать монтаж электропроводки под гипсокартоном, необходимо оценить расположение в помещении потребителей электрической энергии. На основании этой оценки разрабатывают конфигурацию проводки.

Монтаж электропроводки в частном доме под гипсокартоном

Когда расположение потребителей электроэнергии полностью определено и размечены трассы электропроводки, кабель пропускается через гофру, диаметр которого выбирается исходя из толщины прокладываемого кабеля.

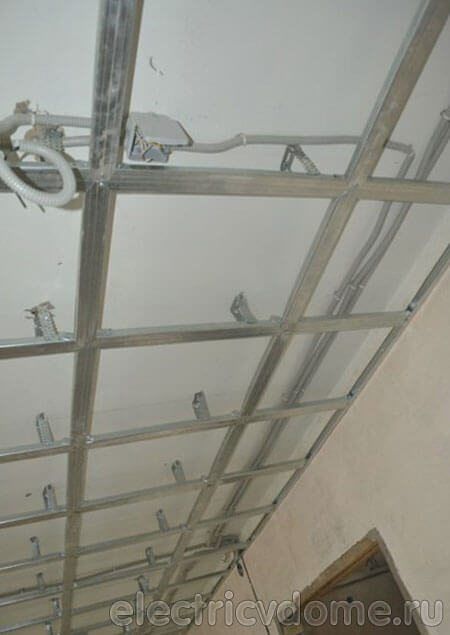

Далее гофра с кабелем прикрепляется за профильным каркасом к стене. С этой целью в стене делаются отверстия, расстояние между которым должно составлять 30-40 см. На этих местах к поверхности стены дюбель гвоздями прикрепляются клипсы. Гофрированный шланг монтируется на клипсы, при этом не допускается его провисание.

Установка распределительных коробок под гипсокартонном

Рекомендуется разводку электропроводки под гипсокартон в квартире или доме осуществлять после того, как установлены металлические профили до зашивки стен плитами гипсокартона.

Монтаж электропроводки в частном доме под гипсокартоном

В первую очередь размечаются места под монтажные коробки, в которых будут размещаться различные электроустановочные изделия – распределительные коробки, выключатели и розетки.

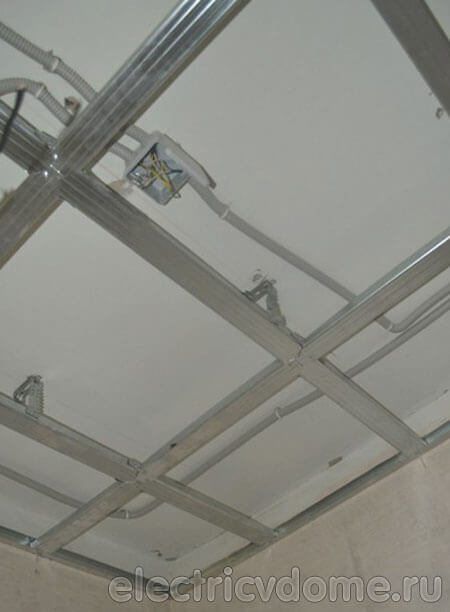

Если потолок будет закрываться, то разводку между монтажными коробками рекомендуется прокладывать именно по потолку.

Если разводка электропроводки осуществляется по стенам, то это делается на уровне 15-20 см от потолка. Там же устанавливаются распределительные коробки.

Монтаж электропроводки в частном доме под гипсокартоном

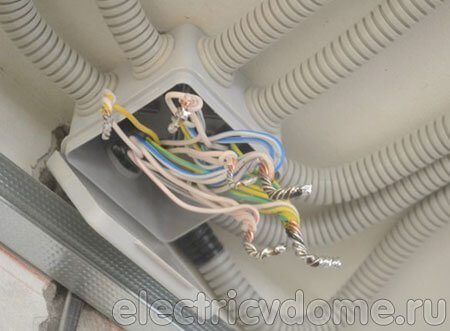

Распределительные коробки под гипсокартон должны быть с крышкой с соответствующей степенью защиты (ip), предназначенные для разветвления проводов электрической сети в полых стенах и стенах из гипсокартона.

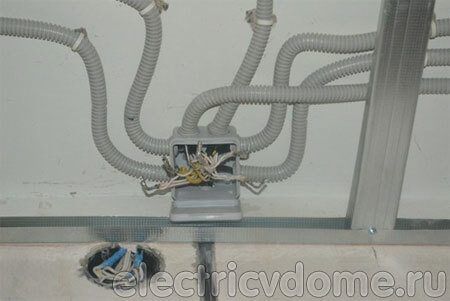

В процессе монтажа пропускание кабеля в гофру начинается от распределительных коробок. Он прокладывается строго вертикально в направлении расположения всех выключателей, розеток и светильников, которые имеются в комнате.

Когда разводка электропроводки в гофрированной трубе полностью закончена, монтируются плиты гипсокартона.

Монтаж электропроводки в частном доме под гипсокартоном

Такой способ монтажа электропроводки не представляет больших трудностей, при этом он является надежным и безопасным. При этом обеспечивается быстрая замена кабеля в случае его повреждения.

Правила проведения проводки под гипсокартоном

Использование гипсокартона в ремонтно-строительных процессах снизило сложность проведения работ, связанных с выравниванием поверхностей и с возведением перегородок. Но есть во всем этом процессе одна немаловажная операция – это электрическая проводка под гипсокартоном. Вроде бы ничего сложного в данной операции нет, но учитывая требования безопасности использования электрических сетей, необходимо точно знать, как проводятся эти работы.

Во-первых, начнем с того, что, к примеру, выравнивание стен проводится двумя способами:

  • С помощью металлического или деревянного каркаса.
  • С помощью клеевого состава.

Монтаж электропроводки в частном доме под гипсокартоном

Во-вторых, учитывая технологию сборки каркасной плоскости, необходимо проводить и электрическую проводку. Поэтому есть необходимость разобраться в двух вариантах по отдельности.

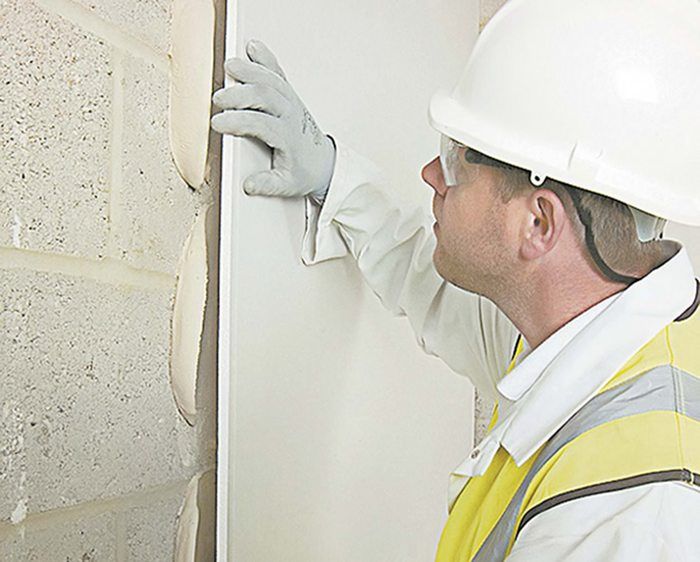

Проводка под наклеивающийся гипсокартон

Выравнивание стен этим способом берется за основу, если перепад плоскости не превышает 5 мм. В качестве клея чаще всего используется гипсовый раствор Перфликс.

Так как расстояние между базовой стеной и листами ГКЛ мизерное, то электропроводка под гипсокартоном проводится точно так же, как под штукатуркой. То есть, это скрытая проводка с укладыванием проводов в штробы.

В первую очередь на базовой поверхности стены необходимо начертить схему укладки проводов, места установки розеток и выключателей. Обращаем ваше внимание на то, что электрический кабель должен укладываться только вертикально и горизонтально. И если вертикальные участки будут определяться в основном местом расположения выключателей и розеток, то горизонтальные проводятся под потолком или около пола на расстоянии от них на 10-20 см.

Канавки (штробы) делаются по точно нанесенной схеме с помощью обычного перфоратора или болгаркой. Их глубина ничем не определяется. Главное, чтобы кабель полностью утонул в штробах.

Монтаж электропроводки в частном доме под гипсокартоном

В местах, где будут установлены розетки, выключатели или распаячные коробки, необходимо сделать круглые отверстия глубиною до 3,5 см. Это можно сделать дрелью и специальной насадкой – коронкой. Здесь важно точно подобрать диаметр коронки под диаметр отверстия.

Все готово, теперь как в обычном, так и деревянном доме можно делать проводку под гипсокартон по штробам. Каких-то особых крепежных деталей для этого не используют. Просто в разных точках для крепления кабеля штробы замазывают шпаклевкой.

Когда вся схема будет уложена, канавки полностью шпаклюются. После чего производится выравнивание стены листами ГКЛ. Необходимо перед монтажом каждого листа точно обозначить место установки выключателей и розеток. Потому что после окончания работ надо будет сделать в гипсокартоне сквозные отверстия под эти электрические приборы. Опять-таки для этого используется дрель с коронкой.

Монтаж электропроводки в частном доме под гипсокартоном

Проводка под каркас

Эта технология монтажа электропроводки в несколько раз проще. Нет необходимости штробить стены, использовать перфоратор, и заниматься шпаклевкой. Хотя схема проводки точно такая же, как и в первом случае.

Чаще всего этот вариант используется в деревянных домах, где нет возможности использовать скрытую проводку в стенах. Штробить древесину нельзя, да и нет никакого смысла.

Монтаж электропроводки в частном доме под гипсокартоном

Итак, все начинается с нанесения на гипсокартон на стене деревянного дома схемы электропроводки. Если сооружается перегородка как отдельно стоящий элемент помещения, тогда сначала сооружается каркас, затем с одной стороны он обшивается листами ГКЛ, и уже на них делается разметка схемы.

  • После того как не стену был нанесен контур разводки, можно собирать обрешетку.
  • Теперь точно по начерченным линиям в профилях сверлятся отверстия под кабель. Это можно сделать дрелью. Хотя у мастера всегда на вооружении должен быть просекатель. С его помощью можно сделать отверстия, не используя электрического инструмента. Здесь очень важно, чтобы диаметр проделываемых отверстий был достаточен, чтобы протянуть сквозь них гофрошланг и провод внутри него.
  • Электропроводка деревянного дома проводится под гипсокартоном.

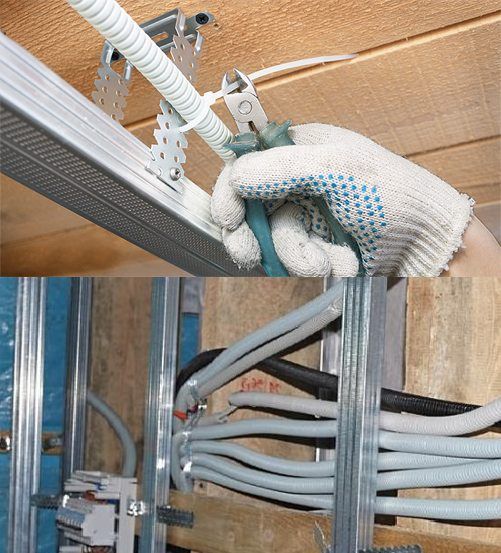

  • Особое внимание необходимо уделить крепежу электрической разводки. Гофрашланг крепится к профилям или пластиковыми хомутами, или изолированной медной проволокой. Самое важное, чтобы проводка свободно не болталась. Поэтому чем больше точек крепления, тем лучше.
  • После чего каркас обшивается ГКЛ листами.

Установка розеток и выключателей

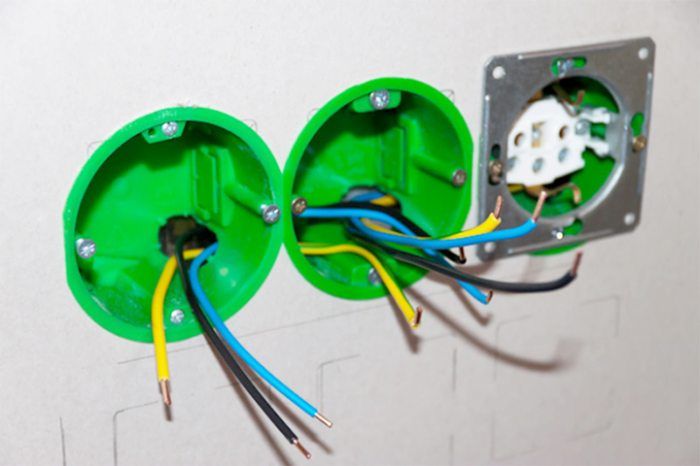

Монтаж электрических приборов производится после проведения всех отделочных работ. Но подготовка должна быть проделана именно на этом этапе. В первую очередь на гипсокартонной поверхности делаются отверстия под выключатели и розетки. Для этого опять-таки используется дрель с коронкой.

В них выводятся концы проводов, которые изолируются. После чего проводятся отделочные работы стены. А вот когда все уже закончиться, то сначала устанавливается подрозетник, а в него уже сама розетка с декоративной накладкой. То же самое касается и выключателей.

Монтаж электропроводки в частном доме под гипсокартоном

Важные мелочи

  1. Собирая схему электропроводки по гипсокартону, необходимо запомнить ее. Ведь всегда есть большая вероятность, что на стену будут навешиваться полки, шкафчики, рамки с фото и рисунками. Здесь главное – во время установки не повредить электрический кабель.
  2. Делая отверстия в профилях под укладку проводов, необходимо определить места отверстий, чтобы они находились как можно дальше от используемых в процессе сборки каркаса саморезов.
  3. Проводка под гипсокартоном в деревянном доме может производиться прямо по стене. То есть, нет необходимости делать отверстия в каркасе. Здесь важно, чтобы схема монтажа не попала под места установки прямых подвесов.

Вот такие две технологии установки электропроводки под листы гипсокартона сегодня используются в строительстве. Хотелось бы выслушать мнение наших читателей, может быть, кто-то своими руками занимался сборкой схемы. Ваше мнение будет нам интересно.

Если кабели проложены сразу после монтажа каркаса, то при обшивании первой стороны перегородки (на рисунках лист А) некоторые саморезы могут упереться в гофротрубу. Заметить их бывает крайне трудно, особенно когда параллельно проложено несколько гофротруб. При заполнении пустот перегородки минеральной ватой и пришивании листов гипсокартона на вторую сторону перегородки (лист Б) гофротруба прижимается к листу А и саморезы протыкают кабели. В последние годы популярность гипсокартонных перегородок растет. Это и понятно: быстро, качественно, удобно.

Но как уберечь проложенные в такой перегородке электрические кабели, если каждый квадратный метр перегородки содержит до сотни остроконечных шурупов (саморезов), способных легко проколоть любой кабель? Прокладка кабеля по определенному маршруту, например, строго в 20 сантиметрах от пола, существенно помогает избежать недоразумений, но чаще этого бывает недостаточно. Важно!

Приклеивая гипсокартон к стене, надо следить за тем, чтобы в районе установки коробочки не было монтажного клея (штукатурки) в радиусе 20 см от центра отверстия.Поскольку этот способ мало чем отличается от обычной штукатурки, прокладка кабеля выполняется аналогично. В стенах проделываются штробы. Глубина закладки может быть меньше, чем при штукатурке, но между оболочкой кабеля и внутренней стороной ГКЛ должен быть слой замазки не менее 5 мм. Укладывать листы непосредственно на проводку нежелательно.

Гипсокартон менее прочен, в сравнение со штукатуркой, есть риск механического повреждения кабеля. Кстати, следует отметить, что вместо гофры можно применить обычные трубы либо специальные короба, однако такие варианты не столь удобны. Основные плюсы гофрированной трубы – малое поперечное сечение и высокая эластичность, благодаря этим своим свойствам она становится лучшим вариантом для электромонтажных работ.

И здесь возникает первое препятствие для неопытных электриков – необходимо протянуть кабель через гофру. Как это сделать? Лучше всего сразу взглянуть на представленный видеоурок – в нем вы увидите, как проще всего протянуть кабель через гофрированную трубу.

Как провести проводку под гипсокартоном если он уже установлен

Данный цилиндр также имеет кромку с лицевой стороны, которая упирается в наружную поверхность листа, не позволяя подрозетнику утопиться в отверстии, которое высверливают сверлом-коронкой. Таким образом, подрозетник розетки зажимается в гипсокартоне между двумя его поверхностями.В противном случае, шуруп может попасть в кабель и устроить короткое замыкание. Или через шуруп на весь профильный каркас может попасть фаза (еще один довод в пользу заземления профиля).Протянуть кабель помогает все та же струна, или протяжка, вместе с магнитом.

Протягивать проводку можно от точки подключения, или от крайнего отверстия, вставляя в него протяжку, перебрасывая через горизонтальные профили по направлению к следующему отверстию, вылавливая наконечник магнитом. Такие-же правила применяются при укладке кабеля за гипсокартоном в деревянном доме. Правила устройства электроустановок также предусматривают прокладку стальных труб, в которые заводится проводка.

На потолочном гипсокартонном перекрытии устанавливают легкие точечные светильники, имеющие малые размеры, благодаря чему они практически не оказывают влияния на всю подвесную конструкцию.

Прокладка кабеля в гипсокартоне: особенности, порядок работ

Первое, что нужно сделать перед началом работы – продумать схему расположения всех входов и выходов под места крепления розеток и выключателей. Также обязательно нужно спланировать, где и как будут проложены линии электропроводки. Используют два способа: разводку на потолке и вдоль стен. Выбор метода зависит от того, перекрывается потолок или нет.Для более удобного штробления необходимо, так же как и в каркасном варианте, сначала перенести полностью всю схему проводки на потолок и стены, после чего можно начинать штробить поверхности.

При работах с бетоном, пенобетоном или кирпичом лучше сначала сделать продольные разрезы (каналы, вдоль которых нужно проводить штробление).На следующем этапе прокладываются линии подачи электроэнергии. Для начала по всей длине саморезами крепятся хомуты или же клипсы, которыми будет зафиксирован кабель, предварительно заключенный в гофру. Крепежные стяжки также можно использовать в виде материала для крепления.

Вдоль сделанной разметки проводится штробление линий под проводку. При этом в местах установки розеток, выключателей и распределителей делаются углубления соответствующего диаметра. Если дом деревянный, то делать такие углубления лучше стамеской.

После штробления основных линий устанавливаются распределительные коробки, а по линиям в гофрированной трубе прокладывают выбранный заранее кабель, закрепляя его пластиковыми клипсами.Чтобы работать было значительно проще, схему размещения линий электрического кабеля, а также выключателей, розеток и распределительных щитков рекомендуется нанести на поверхность потолка или стен. Так вы ничего не упустите.

Прокладка проводки под гипсокартоном

Такая гибкая трубка не помешает монтажу линий, позволит защитить кабель от механических повреждений и, как следствие, короткого замыкания от контакта с металлическими элементами каркаса.Современный электрический провод изготавливается в основном из меди и заключен в изолирующую оболочку. Однако специфика гипсокартонной отделки в наличии металлического каркаса и множества точек крепления, состоящих из острых саморезов для профиля.

Чтобы не повредить изолирующий слой провода его нужно обязательно заключить в защитную гофрированную оболочку.
Проложив провода, приступают к монтажу гипсокартона. Не стоит забывать о расположении кабеля, чтобы при дополнительном прикручивании гипсокартона саморезами не попасть по электропроводке. После того как гипсокартон уложен, в местах расположения розеток и выключателей сверлят отверстия и устанавливают подрозетники, выводя проводку под дальнейшее подключение оборудования.
По разметке нужно штробить линии под проводку, при этом в местах монтирования розеток, распределителей и выключателей готовят соответствующие углубления. В деревянном доме штробление лучше делать стамеской.
Проштробив линии, нужно установить распределительные коробки, от которых по линиям прокладывают кабель в гофрированной трубе и закрепить его пластиковыми клипсами.
Бескаркасный метод обшивки используется реже, и в такой ситуации нужно предварительно подготовить места, где можно будет уложить скрытую проводку под гипсокартоном. Для этого нужно провести штробление поверхностей несущей стены и уложить кабель в них. Обязательно придется подготовить места, где будет осуществляться установка розеток и выключателей, под которые нужно штробить ямки.

Электропроводка под гипсокартоном – от ввода кабеля до точных выводов

Если выполняется капитальный ремонт в помещении – что называется, “от бетона”, – то монтаж электропроводки под гипсокартоном от обычных электромонтажных работ ничем не отличается. Действительно, последовательность в таком случае при грамотном планировании очевидна:Обычно электропроводка под гипсокартоном обустраивается уже после монтажа подвесного потолка, и эта работа требует определенных навыков, специфического инструмента и знания ремонтных “хитростей”.

  • Выполняется подводка кабелей к верхней кромке стен – методом штробления, высверливания сквозь толщу кладки и т. п.;
  • Снимаются декоративные плинтуса-обрамления для доступа к гипсокартонной плите. Лучше снимать плинтуса целиком, чем художественно выпиливать миниатюрные участки – тогда в дальнейшем их проще заменить новым обрамлением;
  • Сверлятся отверстия в потолке, желательно одно напротив другого по прямой. В отверстие заводится кабель и проталкивается к точке выхода.

Такая работа существенно отличается от монтажа внутри стенового гипсокартона. Ее допустимо выполнять с одиночным светильником (например, с люстрами в центре комнаты), когда монтажное отверстие имеет большие размеры, и можно обеспечить надежность всех креплений – как электрических, так и механических. Также вполне возможна прокладка проводов магистрального типа – например, при необходимости подвести электропитание от одной комнаты к другой.Прокладка проводов по диагонали для экономии материала недопустима, в таком случае поиск возможных неисправностей превратится в никому не нужный подвиг…

Как провести электропроводку под гипсокартоном

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: “…проложенная внутри конструктивных элементов зданий и сооружений… и “…пустотах строительных конструкций …”. Отсюда делаем вывод, что такая проводка является скрытой.

  1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т. п…
  2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

Все очень просто, поэтому если возникала необходимость спрятать проводку под листами ГКЛ, рекомендуем использовать данную технологию. Кстати, если Вы решили сделать гипсокартонную перегородку в доме, то для удобства монтажа сначала нужно “зашить листами одну из стен, после чего переходить к укладке электропроводки!Иногда случается такая ситуация, что листы ГКЛ уже установлены и возникает необходимость добавить еще одну розетку либо выключатель под гипсокартоном. Чтобы не производить демонтаж гипса, можно поступить следующим образом: Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео: Естественно, в каждой ситуации проводка по гипсокартону будет укладываться по отдельной технологии.

Ниже мы подробно расскажем, как можно проложить проводку своими руками в том и в другом случае.Обратите внимание!
Повороты проводки должны быть достаточно плавными. Информацию о минимально радиусе поворота содержит либо инструкция к кабелю, либо спецификация на сайте производителя.
