Как повесить радиатор отопления на кронштейны – советы мастера

Выбирая комплектацию оборудования для обогрева жилья, мало кто задумывается о способах крепления батарей отопления. Чаще всего по старинке предполагается ставить на то, что идет в комплекте к радиаторам. Между тем, правильно выбранный тип кронштейна для радиатора отопления может способствовать улучшению теплоотдачи и одновременно сделать крепление более безопасным.

Не обязательно использовать крепления из комплекта к купленному радиатору отопления.

Есть они в любом строительном супермаркете, в Леруа Мерлен, Эпицентре. Еще лучше обратиться в специализированный салон отопительного оборудования, например, в Рифар, где есть примеры установленных кронштейнов с радиаторами.

  • Прочность крепления. Нужно сделать выбор, выбрать настенный или напольный вариант установки. Вес корпуса с водой получается немаленьким, даже у алюминиевых моделей. Поэтому, если стены в доме отделаны гипсокартоном, то лучше выбрать напольную модель;
  • Сложность установки. Кронштейн для радиатора не должен быть слишком сложным в установке и регулировке, иначе будет трудно правильно выставить положение батареи отопления относительно линии стока воды;
  • Возможность регулировки расстояния греющей поверхности радиатора от стены и доски подоконника.

При планировании подвеса на настенных кронштейнах необходимо оставлять зазор между верхней кромкой радиатора и основанием окна. Для алюминиевых и биметаллических моделей зазор должен быть не менее 100 мм, для чугунных батарей – до 20 мм.

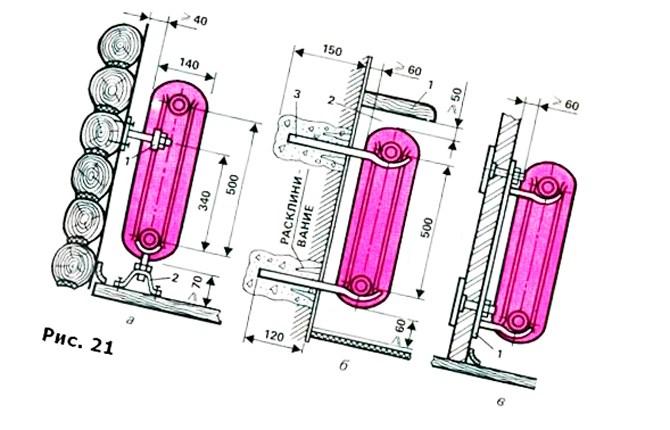

Как выбрать настенные кронштейны

Зазор между стеной и греющей поверхностью рекомендуется в пределах 30-50 мм, подбирается индивидуально. Если температура теплоносителя не более 60 о С, например, при использовании котла индивидуального отопления, то зазор уменьшают до 20 мм. Чем выше температура батареи, тем больше должен быть отступ от стены.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Сохраните статью в закладках, поделитесь ею в социальных сетях с друзьями, чтобы и они узнали больше о способах крепления радиаторов отопления. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Отопление своими руками: все о самостоятельном расчете, выборе и монтаже Как крепить радиатор к стене: видео-инструкция по монтажу своими руками, особенности крепления алюминиевых, биметаллических, чугунных батарей к газобетону, виды кронштейнов, цена, фото

  • Необходимо точно разметить положение кронштейнов на стене. Если будет допущена ошибка, то переносить нужно будет обе планки.
  • После нанесения разметки кронштейны крепят на стене дюбелями через верхние отверстия.
  • На планки навешивают радиатор, выравнивают его положение, и только тогда определяют места сверловки на стене для нижних отверстий.

Анкерные крюки

В домах с бетонными стенами чугунные радиаторы ставят на анкерных кронштейнах. Их уже не забивают, а заворачивают по резьбе в дюбель, забитый в стену.

Анкерные крюки

Что лучше: теплый пол или батареи?
Теплый полБатареи

Такая схема дает возможность выставить чугунную батарею более точно, при необходимости вывернуть кронштейны так, чтобы греющая поверхность радиатора была параллельна стене.

Анкерные кронштейны используются для крепления всех типов радиаторов, поэтому при покупке нужно обращать внимание на материал крюка и максимальную нагрузку. Для чугунных батарей подойдут модели из кованой стали, диаметром 10 мм с рабочей нагрузкой до 50 кг.

Теперь вы знаете, как закрепить радиатор отопления на стене без каких-либо сложностей, если, конечно, у вас имеется весь необходимый для этого процесса инструмент. Но и это не проблема, так как существуют магазины, предоставляющие инструмент в аренду, в том случае, если вы не хотите покупать себе перфоратор, и все же без него не обойтись.

Цена услуги невысока, а вы спокойно за пару дней справитесь с поставленной задачей. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Типы
источника нагрева

Типы теплоносителя

Циркуляция

Разводка

Где

Операции

Элементы

Котлы

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Они бывают самостоятельным изделием имеют резьбу, завинчивающуюся в дюбель или фиксируются сварным швом парами на металлической пластине, которая затем крепится к стене. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Крепление радиатора отопления к стене 👉 инструкция по установке – Все про Гипсокартон

  • Количество креплений рассчитывается по габаритам батареи (минимально два крепления вверху и одно поддерживающее снизу). Это для радиатора из шести секций монтируемого на бетонную или кирпичную поверхность.
  • Для секционных приборов кронштейны располагаются в промежутках между секциями.
  • Разметка под крепления выполняется с соблюдением вертикали и горизонтали будущего изделия (используйте уровень).

Собственно по весу изделия из алюминия и биметаллические батареи отличаются незначительно, поэтому крепление для алюминиевых радиаторов, в равной степени подходят и для установки биметаллических обогревателей.

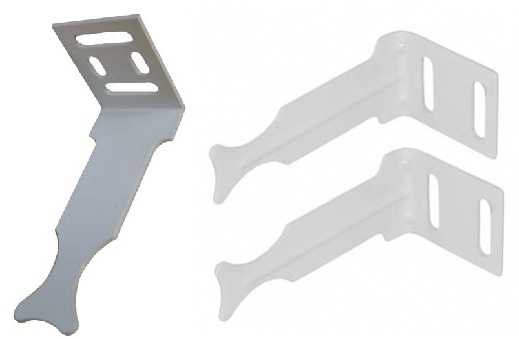

Универсальные крепления.

Эти опоры мало чем отличаются от кронштейнов под чугунные батареи. Они имеют похожие формы, только с меньшей несущей способностью. Зачастую это угловые универсальные крепления, одна часть которых фиксируется к стене, а вторая делается с углублениями с обеих сторон. Это дает возможность устанавливать их в любом направлении.

Алюминиевые и биметаллические изделия не имеют моделей со стационарным напольным монтажом. А так как крепление радиаторов к сэндвич панелям, гипсокартону или стеклу не возможно из-за их малой несущей способности. Здесь, как правило, используются те же стойки, что и для чугунных батарей.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Данное приспособление вертикально монтируется на стену, с таким расчетом, чтобы вес батареи равномерно распределялся на верхний и нижний кронштейн. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Отопление своими руками: все о самостоятельном расчете, выборе и монтаже Крепление для радиаторов отопления: видео-инструкция по монтажу своими руками, особенности стоек, кронштейнов для чугунных, стальных, алюминиевых батарей, установки на сэндвич-панели, как разметить крепежи, цена, фото

  • Центральная осевая вертикаль окна должна, по возможности, четко совпадать с центром отопительного прибора. Отклонение не должно превышать 20 мм.
  • Согласно этому же нормативу, горизонтальный размер самого отопительного прибора должен составлять 50 – 75% от размера оконного проема. Данное утверждение является скорее рекомендательным, так как если установить маленькую батарею, будет меньше теплоотдача, на надежность крепления этот фактор не повлияет.

Биметаллические радиаторы

Из названия понятно, что при изготовлении изделия использовали два материала: алюминий (наружная части секций), высококачественная сталь или медный сплав (внутренние трубы с теплоносителем). Внешне они ничем не отличаются от алюминиевых агрегатов. Но характеристики имеют впечатляющие:

  • Благодаря отсутствию контакта рабочей среды с алюминием, снижается вероятность коррозии, завоздушивания секций.
  • Срок службы значительно превышает 25 лет.
  • Они легко переносят гидроудары, расчитаны на давление в системе до 40 атмосфер, полностью адаптированы для подключения к централизованным системам.

Изделия сохраняют все преимущества моделей из алюминия. Основной недостаток – довольно высокая стоимость.

Подробнее о видах устройств отопления, их характеристиках:

Кронштейн для радиатора отопления: настенный, напольный, как повесить, виды (для чугунного, из стали, биметалла, алюминия), оптимальный выбор
Система отопления дома планируется таким образом, чтобы батареи располагались по периметру помещения, блокируя потери тепла через оконные проемы, балконные двери, капитальные стены. Но не всегда есть возможность использовать стены в качестве несущей поверхности для крепежа.
Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Стандартная стальная панель цепляется подвесными петлями, приваренными с тыльной стороны радиатора, к нескольким стальным кронштейнам, заранее пришитым к стене дюбелями. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Расстояние от стены до радиатора отопления, высота от пола, нормы и правила монтажа

  • Коррозионная, химическая стойкость, а также увеличенное внутреннее сечение коллекторов делают чугунные изделия неприхотливыми к примесям или инородным частицам, присутствующим в теплоносителе.
  • Уровень теплоотдачи вдвое превышает показатели стальных аналогов.
  • Большой эксплуатационный ресурс – до 45-50 лет.
  • Из-за толстых стенок изделия долго удерживают тепло, устойчивы к гидроударам, выдерживают при эксплуатации до 30 атмосфер.
  • Универсальность – подходят для централизованных или автономных систем отопления.

Монтаж приборов на стену

Подготовка к работе, а также сам монтаж должен выполняться по общей инструкции. На практике возможны небольшие поправки в виду существующих конструктивных особенностей, различия в весе изделий. Технология крепления к стене будет рассмотрена на примере алюминиевого устройства.

Некоторые правила и рекомендации помогают избежать ошибок при установке, которые могут проявиться уже на этапе эксплуатации агрегатов, входящих в состав отопительной системы. Следует обратить внимание на следующие моменты:

  • Заранее определитесь с вариантом подключения радиатора к трубопроводам – седельное, диагональное, одностороннее.
  • Кран Маевского всегда ставят на верхний выход с противоположной стороны от подающего теплоноситель трубопровода.
  • Эффективность теплоотдачи, а также правильная циркуляция нагретого воздуха зависят от грамотного расположения устройства. Привычное место крепления – под окном, по центру. Необходимо выставить изделие с учетом соблюдения расстояний: до подоконника – не менее 100-120 мм, от пола – не меньше 80-120 мм, до стены – 30-50 мм.
  • При трубном боковом подключении желательно предусмотреть резервный путь для теплоносителя – байпас, который дает возможность отключать устройство для различных целей без перекрытия общего стояка отопления.

О нюансах подключения батарей узнаете из следующего видеоматериала:
