Подготовка трафарета для выпиливания лобзиком изделий из фанеры
Засилье гаджетов в каждодневной жизни современного человека не истребило у многих желания работать руками с деревом и фанерой. Доступное всем занятие – выпиливание лобзиком – снимает нервное напряжение, позволяет изготовить полезные и красивые вещи.
Многое можно сделать, когда имеются готовые образцы рисунка. Трафареты для выпиливания лобзиком из фанеры позволяют выбрать самый доступный для исполнения начинающими мастерами или самый интересный и полезный предмет.
Не забудь поделиться с друзьями!
16. Выпиливание лобзиком
Электролобзик
Мастерам, регулярно занимающимся выпиливанием, полезно иметь электролобзик. Инструмент сэкономит физические усилия, увеличит скорость работы, обеспечивая высокое качество и точность воспроизведения рисунка по схеме.
Электрические лобзики всех моделей имеют набор насадок, существенно упрощающих выпиливание по трафарету, обеспечивающих получение ровных краев на элементах поделок любой степени сложности.
Если любитель планирует начинать работу с не очень толстой фанерой (9 мм или чуть больше), имеет смысл использовать бытовой электрический лобзик с небольшими показателями мощности (350-500 Вт).
Особенности работы лобзиком
Благодаря своей универсальности, лобзик может использоваться для изготовления фигурных поделок из разнообразных материалов. Главное здесь — это правильный подбор полотна. Также необходимо знать технику работы со сложными изделиями.
Стоит отметить, что лучше всего резке поддается древесина хвойных пород. Так же важно и то, что толщина материала не должна превышать 380 миллиметров.
Полотна, используемые в работе, часто гнуться и могут оставлять после себя косые срезы. Чтобы срез был максимально ровным, необходимо следить за остротой режущего края.
При работе не нужно сильно давить на инструмент, а лишь придерживать его в руке и следить за ровностью среза.
Чтобы поделка лобзиком из фанеры была качественной, сначала нужно запустить инструмент на максимальной скорости и подобрать подходящий угол наклона. Так край будет иметь гораздо меньше сколов.
Рекомендуем прочитать:
Если материал для работы выбран слишком хрупким, то по линии спила нужно проделать несколько отверстий. Так вы отпилите элемент без риска сломать его.
Если использовать в работе грубые полотна, то срез будет ровнее, но уйдет гораздо больше времени на зашкуривание края. Конструкция лобзика устроена так, что рез выполняется при движении полотна по направлению вверх.
Как пользоваться лобзиком по дереву: правила и инструкция по эксплуатации
Подготовка инструмента
Полотно фиксируется в приборе строго по вертикальной линии и хорошо натягивается. Зубья лезвия должны смотреть вниз.
Чтобы выпилить маленькую деталь, подбирайте небольшие полотна, а для более крупных элементов выбирайте лезвие с крупными зубцами. Так срез будет аккуратным и тонким.

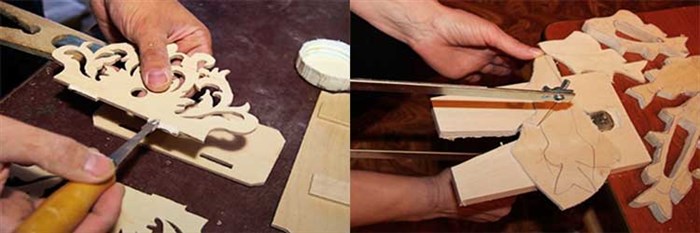

Работа всегда начинается с составления чертежа для поделки лобзиком. При работе ручным инструментом срез производится не по линии чертежа, а по внутренней части контура. Подделки, изготовленные ручным лобзиком получаются более аккуратными.
Тысяча первый вариант стационарного лобзика
Большинство подобных конструкций подразумевают крепление к станине за подошву самого лобзика:

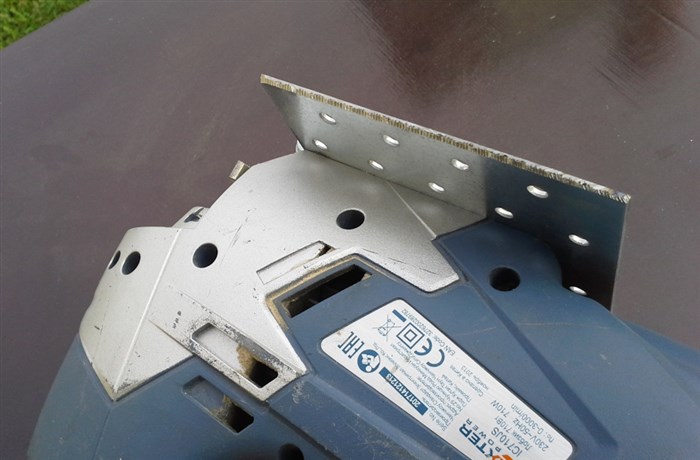

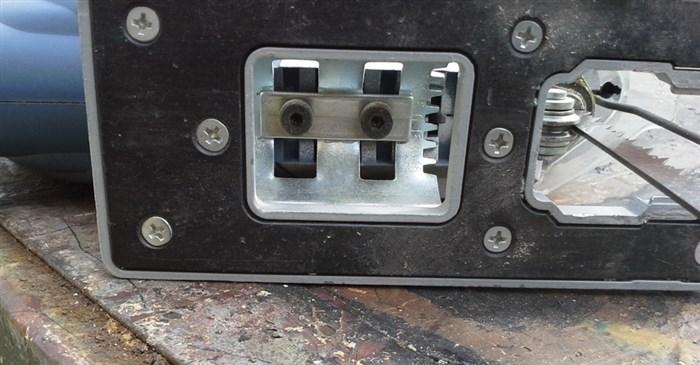

Исходя из этих соображений, было решено подошву снять, а штатное крепление подстраховать:

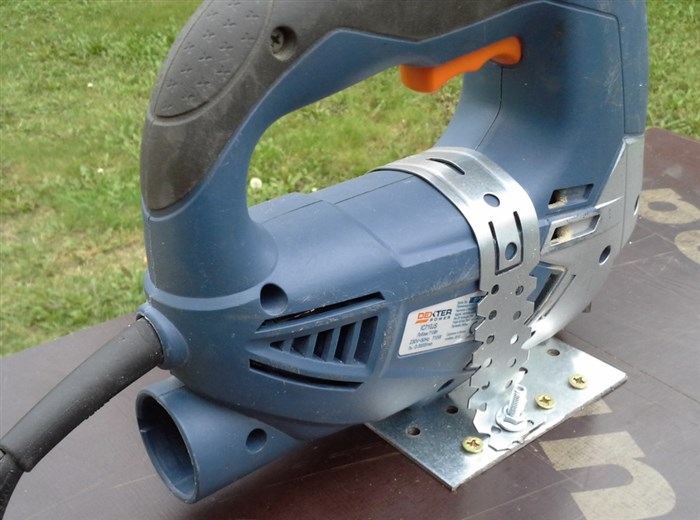

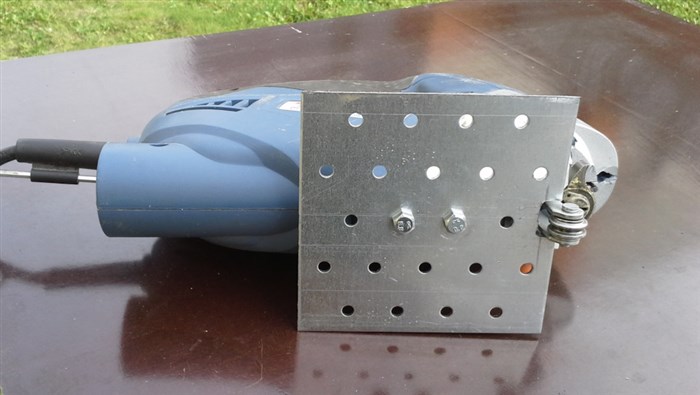

Подстраховал обычным строительным подвесом, притянув им корпус лобзика к переходной пластине:

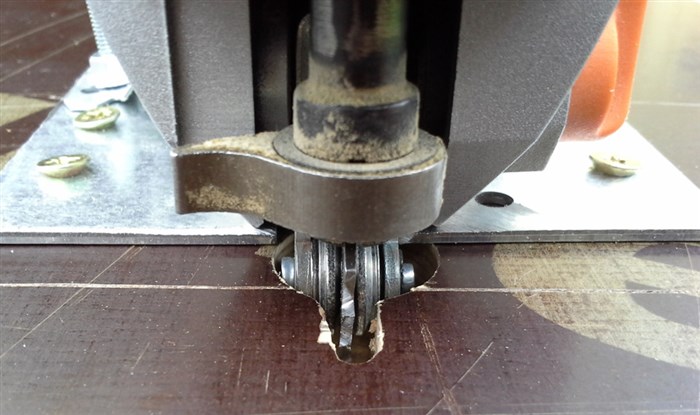

В станине, под выступающие головки болтов и опорный ролик, выбрал, перовым сверлом, углубления:

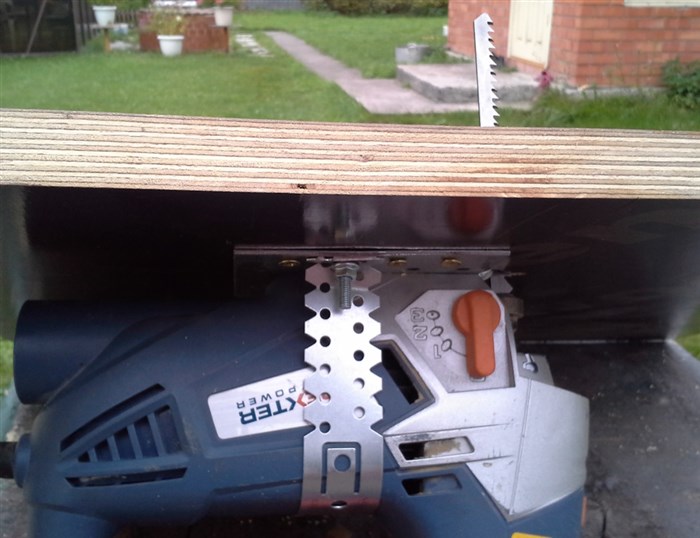

Таким образом пластина плоско прилегает к станине и привинчивается к ней на саморезы :

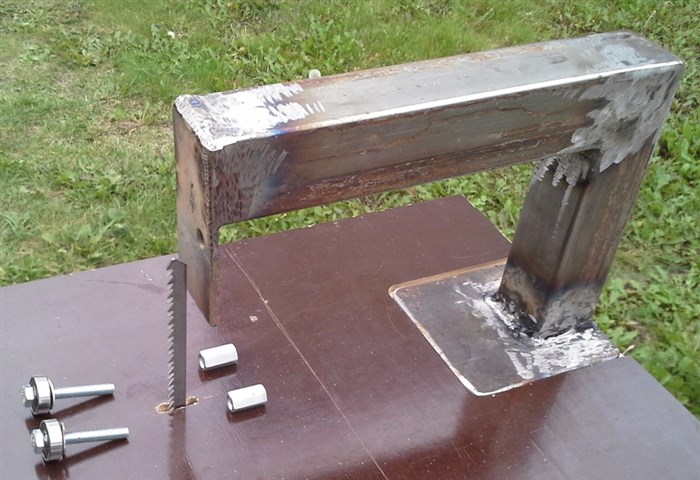

Гусачка решил сделать из профильной трубы, благо она давно валялась просто так:

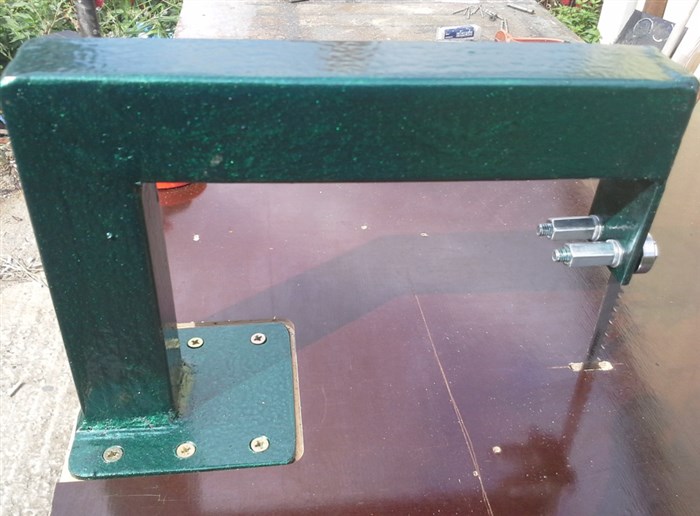

Просверлил крепежные отверстия, отзенковал и покрасил:
Цвет не выбирал, просто оставалась краска.
Дальше грубый монтаж:

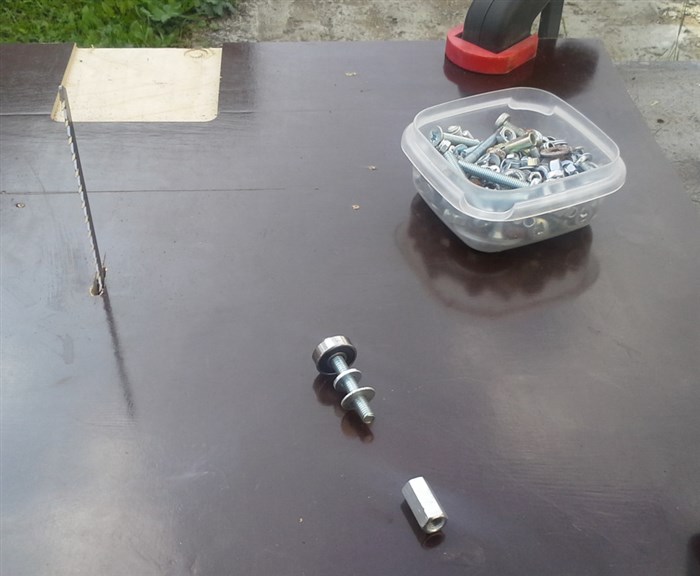

Не нужно боятся ошибиться на вылете подшипников, его можно отрегулировать шайбами:

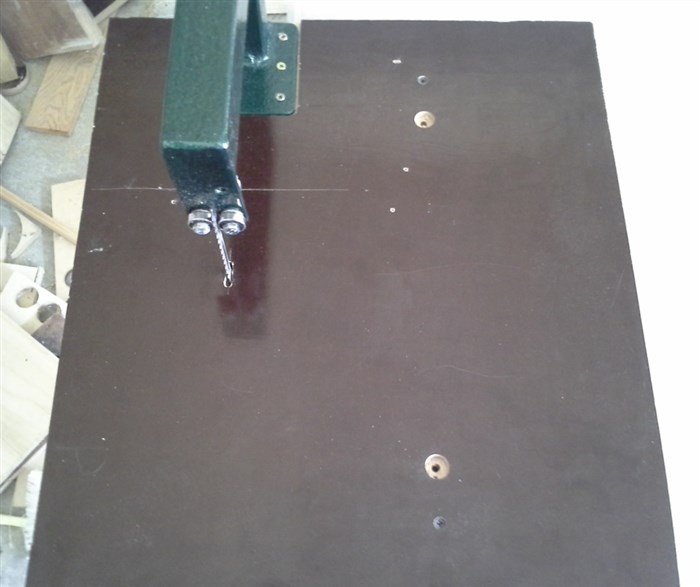

Тут нужно отметить еще один ньюанс, который мне не понравился в большинстве подобных конструкций, а именно необходимость в отдельном столе. Я пошел по другому пути и просто утопил головки крепежных саморезов, что бы они не мешали двигать заготовку по станине. На металлический верстак креплю кровельными саморезами, а на деревянный обычными.
Поделки лобзиком: 85 фото, чертежи и советы по созданию поделки своими руками
Выпиливание изделий из древесины лобзиком
- Подготовь выпиловочный столик, лобзик с закреплённой пилкой, рисунок, копировальную бумагу, карандаш, ручную дрель или шило, напильник, надфили.
- Выбери заготовку из фанеры для изделия: модель самолёта (рис. 71), подвеска для отрывного календаря (см. Приложение, рис. 174, а), игра «Набрось кольцо на нос» (см. Приложение, рис. 174, б) или другого задуманного тобой изделия; зачисти поверхность мелкозернистой шкуркой.
- Закрепи рисунок с копировальной бумагой на поверхности заготовки из фанеры и скопируй его.
- Просверли отверстия во внутренних контурах скопированного рисунка.
- Выпили внутренние и наружные контуры.
- Зачисти все поверхности.
- Раскрась рисунок, если это необходимо.
- Выполни отделку поверхностей изделия.
Не забудь сфотографировать сделанное изделие, чтобы поместить его в портфолио (см. пример в Приложении).
Для поиска и выбора необходимого рисунка для выпиливания воспользуйся Интернетом.
Тысяча первый вариант стационарного лобзика — Сообщество «Кулибин Club» на DRIVE2
- Надёжно прикреплять выпиловочный столик к крышке верстака.
- Правильно и надёжно закреплять пилку в лобзике.
- Во время работы не наклоняться низко над изделием.
- Во время выпиливания нельзя держать левую руку близко к полотну пилки.
- При выпиливании не делать рывков лобзиком и не допускать изгибов пилки.
Качественные электролобзики такие, как Bosch, Vortex, Зубр отличаются длительным сроком эксплуатации. Но даже эти инструменты способны периодически ломаться.
- При попадании металлической пыли в корпус может перестать работать кнопка запуска. В этом случае почистить ее следует специальным пылесосом, а при необходимости провести замену.
- Зачастую выходит из строя шток инструмента, так как подвергается повышенной механической нагрузке. Следом возникает поломка и портится фиксирующее приспособление, соединенное с ним. Это возникает при попадании внутрь корпуса пыли и частиц различных материалов. У электролобзиков хорошего качества таких проблем не возникает.
- Остановка двигателя зачастую происходит в результате перегорания статора, ротора или износа насечки на валу. В этом случае детали подлежат замене.
Важно! При выполнении различных видов работ следует учитывать мощность электролобзика.
Дополнительный инструмент
- Во время разреза нужно постоянно следить за остротой пилки, и при необходимости своевременно проводить замену. Как только она притупляется, инструмент начинает вести себя непредсказуемо.
- Следует следить за температурой режущей поверхности, и избегать перегрева. Ведь это приводит к быстрому износу зубьев пилки.
- Существует много видов пилок для электролобзика. И каждый из них предназначен для определенного вида материала. Чтобы выполнить качественно работу, нужно это учитывать.
- От мощности инструмента напрямую зависит его функциональность. Чем выше этот показатель, тем больше видов материалов он сможет резать.
- Пилки с крупными зубьями следует применять для толстых материалов, а с мелкими — для тонких.
- Чтобы получить максимально ровный шов, следует использовать дополнительные приспособления такие, как боковой упор, кондуктор, направляющая шина. Это позволит как можно ровнее провести инструмент по материалу.
Габаритные размеры
| Параметр | Значение, мм |
| Длина | 600 |
| Высота | 500 |
| Ширина | 300 |
Приложим полную схему сборки, которая в некотором смысле может быть 3В чертежом по изготовлению станка из электролобзика своими руками.
| Параметр | Значение, мм |
| Длина | 600 |
| Высота | 500 |
| Ширина | 300 |
Пошаговая инструкция по изготовлению станка
- Выпилить заготовки точно по шаблону,
- Обработать заготовки – выровнять торцы, удалить заусенцы
- Высверлить необходимые отверстия;
- Сделать пазы напильником;
- Высверлить посадочные места под подшипники;
- Выбрать пазы фрезером для крышки и посадочное место электролобзика;
