Достоинства стен из ГКЛ неоспоримы: это и жаростойкость, и шумоизоляция, и экологичность, кроме этого, оптимальная цена и скорость сооружения конструкции. На стадии первичной отделки, по большей части, в стену монтируется электрическая проводка, устанавливаются выключатели и розетки. Регламент монтажа розеток в стену из ГКЛ несущественно отличается от их монтирования в стены из бетона либо кирпича. Тем не менее у гипсокартона имеются некоторые особенности и это следует брать в расчет перед выполнением работ.

Особенности

Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.

Также при работе с гипсокартоном недопустимо использование ударного электроинструмента – все работы производятся посредством дрели и специального инструмента по гипсокартону (к примеру, ножей либо пилок для лобзика).

При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

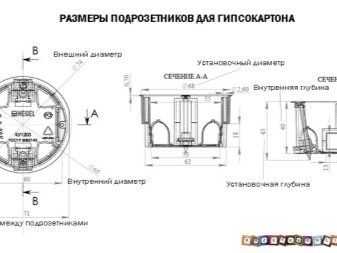

Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.

Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

БЕСПЛАТНЫЙ видеокурс по работе с гипсокартоном: http://remontkv.pro/gkl/free СКИДКА 50% на мой видеокурс "Ремонт...

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

Практикуется два метода устройства электропроводки и розеток в ГКЛ:

  • на стадии сооружения конструкции;
  • на стадии отделочных работ.

Готовим инструменты

Чтобы процесс протекал без труда и быстро надо побеспокоиться о вспомогательных инструментах:

  • Основной инструмент – электродрель со специализированной коронкой, которая не только ускоряет процесс, но и всю работу делает проще. Стандартный диаметр коронки для таких работ – 68 мм.
  • Рулетка для измерений месторасположения будущих розеток.
  • Уровень строительный для мониторинга правильности монтажа.

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

  • Маркер либо карандаш для разметки.
  • Крестовая отвертка – применяется как для монтажа подрозетника, так и для закрепления сердечника розетки. Ею же фиксируются электрические провода.
  • Простой индикатор для определения есть ли на электропроводах напряжение или нет.

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

Выбираем место

При определении местоположения для выключателей и розеток, надлежит следовать не только инструкциям и строительным техническим требованиям, но и предназначением розеток. Другими словами, места, где в дальнейшем будут располагаться бытовые электроприборы: холодильник, сплит-система, телевизор и т. п., надо органично вписывать в общую обстановку помещения.

Сегодня при установке розеток многие используют европейские строительные регламенты, рекомендации которых учитывают расстояния розеток от пола:

  • от уровня полов в любом помещении – 30 см;
  • над рабочей областью кухни (столешницей) – 120 см;
  • для стиральной либо посудомоечной машин – 100 см;
  • для выключателей – 80 см (уровень опушенной руки);

Как установить блок розеток в гипсокартон инструкция видео

Дистанция от прокладываемой электропроводки до дверных и оконных проемов не должна быть менее 10 см.

В основном подобное расположение является удобным, тем не менее временами приходится отходить от данных принципов.

Например, розетки в кухне (ставят, как правило, двойную, тройную) принято монтировать прямо над столешницей. Подобное расположение дает возможность быстро подключать и отключать бытовую технику, лишний раз не наклоняясь. Параллельно с электрическими розетками на кухне можно выполнить монтаж водорозетки.

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

Аналогично оправдан высокий монтаж розетки за аквариумом: поскольку, в нее приходится подключать несколько электроприборов (подсветка, компрессорную систему, фильтр), и лучше расположить ее повыше, чтобы провода не валялись на полу.

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

  • при помощи карандаша намечается место, где будет фиксироваться розетка;
  • берется электродрель либо шуруповерт с коронкой по гипсокартону;
  • острый сегмент коронки ставится по центру нанесенной метки;
  • аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
  • точно также проделываются отверстия под выключатели.

Как установить блок розеток в гипсокартон инструкция видео

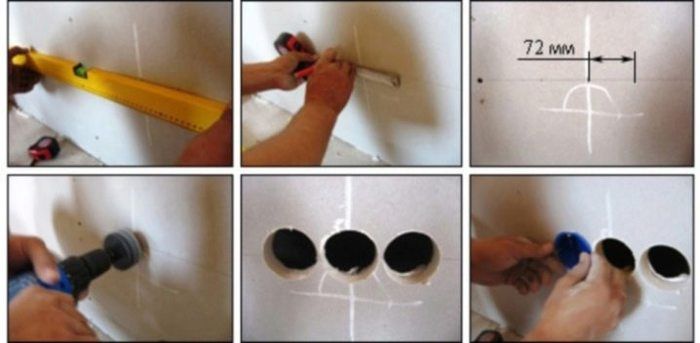

НА ЗАМЕТКУ! Если в этом месте запланирована установка блока розеток, то вертикальные линии размещаем на дистанции 72 мм. Как раз столько требуется, чтобы подрозетники сели как положено, упорной кромкой не накладываясь друг на друга.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

Как установить блок розеток в гипсокартон инструкция видео

ПОМНИТЕ! При монтировании розетки в гипсокартонную стенку обязательно оставляйте запас электропровода как минимум в 10 см, но желательно оставить побольше.

Следующие стадии монтажа розетки своими руками такие:

  • Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

Установка розеток в гипсокартон: монтируем электрику правильно

Одним из завершающих этапов обшивки стен является установка розеток в гипсокартон. В большинстве случаев эта операция не занимает много времени, и может быть проведена самостоятельно, без привлечения сторонних специалистов. Но при этом монтаж розеток и выключателей должен проводиться по определенным правилам – тогда электрическая сеть вашего дома получится достаточно надежной, да и пользоваться ей будет очень удобно.

В статье мы подробно опишем процесс прокладки электропроводки за гипсокартонной обшивкой, а также расскажем, как поставить розетку в гипсокартон.

Как установить блок розеток в гипсокартон инструкция видео

Справиться с установкой довольно просто!

Предварительные этапы работы

Прокладка проводки за гипсокартоном

Установка розеток в гипсокартоне должна планироваться загодя, еще до того, как стены будут обшиты плитами ГКЛ. Перед тем как начать монтаж розеток и выключателей, необходимо подвести к ним провода. И сделать это нужно до того, как стена будет обшита гипсокартоном.

Как установить блок розеток в гипсокартон инструкция видео

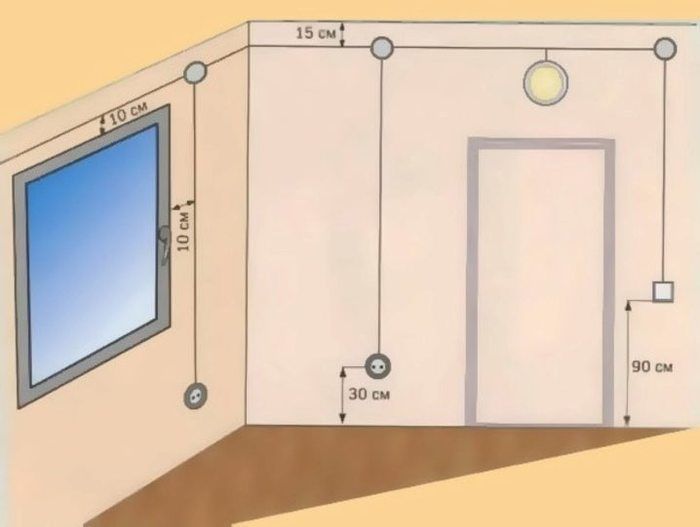

Схема размещения розеток

Прокладка проводки при обшивке стены или же возведении гипсокартонной перегородки производится таким образом:

  • На первом этапе собираем каркас из металлического профиля и закрепляем его на несущей стене. Верхние и нижние части каркаса жестко фиксируем на потолке и на полу комнаты.
  • Если мы делаем перегородку – то с одной стороны обшиваем каркас гипсокартоном. Этот слой обшивки мы будем использовать в качестве опоры при прокладке проводов к розеткам.
  • Строим схему будущей электрической сети, отмечая на ней места прохождения проводов, а также точки, в которых будет проведена установка выключателей и монтаж розеток в гипсокартоне.
  • В вертикальных профилях каркаса гипсокартонной обшивки с помощью дрели проделываем отверстия для прокладки кабеля.

Как установить блок розеток в гипсокартон инструкция видео

Прокладка проводов в обшивке

  • Провода, используемые для разводки под розетки и выключатели, укладываем в пластиковую гофротрубу и протягиваем сквозь просверленные в стойках каркаса отверстия. Цена пластиковых гофрированных труб невысока, потому экономить на них не стоит, тем более что от повреждений и влаги они защищают кабель довольно надежно.
  • Оптимальный кабель для подведения тока к розеткам – трехжильный с двойной изоляцией (диаметр жилы – 2,5 мм). В зависимости от планируемой нагрузки на электрическую сеть можно использовать провода и с другим сечением.

Совет! Если гофротруба с проложенными в ней проводами находится в опасной близости от самореза – либо смещаем провод, либо откусываем острие самореза кусачками.

  • Для повышения надежности конструкции кабели внутри гипсокартонной обшивки стены крепим к каркасу с помощью отрезков медного провода или пластиковых хомутов.

После того как провода проложены, можно обшивать стену гипсокартоном, предварительно отметив на схеме места прокладки кабеля.

Выбор места для розетки и выключателя

Выбирая места для розеток и выключателей, нужно руководствоваться не только правилами и строительными нормативами, но и целевым назначением розетки. Иными словами – розетка должна быть размещена там, где это будет удобно.

Европейские строительные нормы, которые являются практически общепринятыми, рекомендуют нам следующее:

  • Оптимальная высота розетки от пола – 30 см.
  • Оптимальная высота выключателя – 90 см.

В большинстве случаев такое размещение является действительно удобным, однако иногда приходится отступать от этих норм.

К примеру, розетки в кухне (как правило, сразу две-три) принято устанавливать непосредственно над столешницей. Такое размещение позволяет быстро включать и отключать бытовые приборы, не нагибаясь лишний раз.

Точно так же оправдана высокая установка розетки в гипсокартон за аквариумом: как правило, в эту розетку приходится включать несколько приборов (фильтр, компрессор, освещение), и лучше разместить ее повыше, чтобы провода не лежали на полу.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Как установить блок розеток в гипсокартон инструкция видео

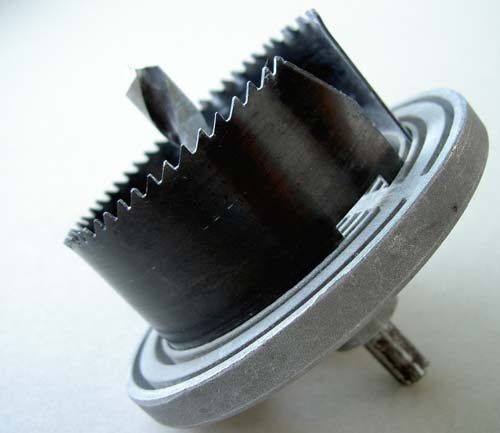

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

  • Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
  • Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
  • Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
  • Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Как установить блок розеток в гипсокартон инструкция видео

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Как установить блок розеток в гипсокартон инструкция видео

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

  • Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
  • Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Обратите внимание! Стандартная глубина пластиковой коробки под установку розетки составляет 45 мм. Если расстояние между гипсокартоном и стеной меньше – придется проделывать в материале стены дополнительные углубления. Сделать это можно еще до обшивки стены гипсокартоном, но тогда нужно будет очень точно определять место установки розеток.

Как установить блок розеток в гипсокартон инструкция видео

Подрозетники в гипсокартонной стене

  • Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

  • Разбираем розетку, снимая с нее пластиковые декоративные части.
  • Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.

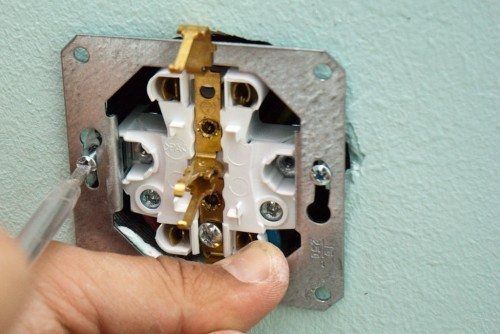

  • Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Как установить блок розеток в гипсокартон инструкция видео

  • Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
  • Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

  • Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан и выводим наружу провода.

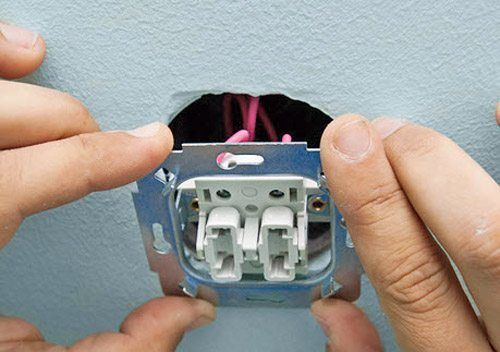

  • Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Как установить блок розеток в гипсокартон инструкция видео

  • К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
  • На закрепленный выключатель надеваем пластиковые клавиши и рамку.

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!
