Что такое стабилизатор тяги дымохода, зачем он нужен и как правильно его установить
Я приветствую своего уважаемого постоянного читателя! Сегодня речь пойдет о том, что такое стабилизатор тяги дымохода и для чего его устанавливают в дымоотводы отопительных агрегатов.
Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.
Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.
Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.
Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.
Стабилизатор при чрезмерном разрежении газов в дымоходе автоматически впускает немного воздуха из помещения. Это выравнивает давление и уменьшает скорость подъема дымовых газов.
Что влияет на тягу
- Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
- В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
- В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
- На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.
Устройство и принцип работы

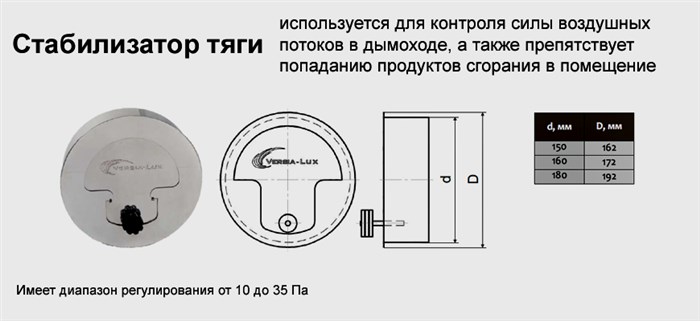

Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.
Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.
Стабилизатор тяги дымохода (регулятор): зачем нужен и как работает
Данное устройство универсально, применяется в дымоходе газовой колонки, твердотопливных котлах и печах, легко устанавливается на минимальной площади. Выполненный из нержавеющей стали, стабилизатор способен выполнять свои функции при высоких температурах.
Что такое обратная тяга
Как проверить тягу в дымоходе газового котла: инструкция по проверке и устранению проблем с разрежением в топочной камере напольных и настенных котлоагрегатов
При первых случаях отсутствия качественной тяги в дымоходе необходимо принять неотложные меры для устранения неисправности, чтобы не создать угрозу жизни людей. В свою очередь, их можно разделить на простые временные, легко устранимые и сложные требующие кардинального вмешательства.
Обратная тяга в дымоходе: что делать и причины возникновения
Если учесть затраты на получение технических условий на подключение, проектные работы и привлечение треста газового хозяйства для строительных работ то зарплаты тракториста не хватит даже на газовый счетчик. Часто на дымоходах устанавливается козырек, который может препятствовать выходу дыма из трубы.
- Увеличивается безопасность эксплуатации отопительного оборудования.
- Устраняются резкие изменения тяги при сильном ветре.
- Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
- В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
- Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
- Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.
По направлению пламени определяется наличие движения воздуха, при правильной работе вытяжки огонек потянется в топку, а если пламя не колышется или отклоняется в сторону помещения, то это признак отсутствия тяги;. Если после розжига резкого задымления не произошло, некоторое время стоит понаблюдать за горением. Как Уменьшить Тягу в Дымоходе Газового Котла
Обратная тяга в дымоходе, что делать в случае возникновения такой проблемы Поэтому прежде чем начинать строительство, необходимо заранее продумать, какие отопительные приборы и устройства будут применены для обогрева помещения. И даже если в дымоход печи вмонтирована принудительная тяга, в отопительном узле необходимо предусмотреть автономную приточно-вытяжную систему для вывода угарных газов из помещения. Через некоторое время все равно появится серьезный недостаток кислорода и будет ощущаться разрежение воздуха. Современное, даже самое простое газовое отопительное оборудование не допускает горения при обратной тяге или ее полном отсутствии.
Заметить первые признаки обратной тяги в дымоходе довольно просто дрова горят в печи с большим количеством дыма, на дверце быстро коптится стекло, а если её открыть, то дым сразу же распространяется по помещению.
Обратная тяга в дымоходе: почему она появляется, как проверить и устранить своими руками
Если старая труба имеет сечение, намного больше расчетного, эту проблему устраняют при помощи шибера или установки вкладыша. Не стоит забывать, что наличие хорошего вывода отработанного газа, является гарантией здоровья окружающих.
Варианты размещения регулятора тяги
Часто можно услышать похвалы в адрес польского производителя фирмы Darco; стабилизаторы выпускают также КРАФТ Воронеж , ZKZ-INDUSTRI Чехия , POLMAR Польша ; SWaG Украина ; в сети встречается марка Afriso, киевская марка Трио-Трейд Версия-Люкс. Определенные трудности создают и углы с поворотами дымохода.
- перетерпеть дым в помещении и продолжить нагрев трубы — скоро холодную «подушку» удастся пробить, и тяга восстановится. Сожгите 3-4 бумажных листа без дров — большого дыма не будет, а труба прогреется;
- использовать в подобных ситуациях прибор, называемый стабилизатором тяги. С его помощью вторичная подача воздуха ускорит движение воздуха в дымоходе.
Обратная тяга в дымоходе может быть вызвана как полным отсутствием вентиляции в помещении для топки, так и, наоборот, сильными сквозняками, которые как бы сбивают с толку дым, который меняет направление своего движения и начинает выходить в помещение. Разобраться во всех тонкостях данного способа вам помогут видео с пошаговыми инструкциями. Как Уменьшить Тягу в Дымоходе Газового Котла
Как сделать регулятор тяги своими руками Современное, даже самое простое газовое отопительное оборудование не допускает горения при обратной тяге или ее полном отсутствии. Однако при недостаточной, плохой тяге горение прерывают далеко не все модели котлов, а это чревато: Во внутренней части бани он оказывает хорошее воздействие не только на отопительную способность системы, но и дает возможность поддерживать хорошую тягу даже в сильные морозы. Под воздействием ветра насадка вращается и создает увеличение потока отводимых газов за счет создаваемого рзрежния;.
Естественная и принудительная тяга: какая эффективнее?
Назначение газовых котлов заключается в сжигании горючего.
В процессе горения образуются дымовые газы. Для удаления продуктов сгорания необходимо наличие тяги.
Котлы с естественной тягой
Преимущества котлов с естественной тягой:
- Простая конструкция.
- Менее зависимы от электроэнергии, чем котлы с принудительной тягой.
- Имеют более низкую цену, чем аналоги с принудительной тягой.
- Бесшумная работа агрегата.
- Полностью энергонезависимые модели могут быть исполнены только с естественной тягой.
Недостатки котлов с естественной тягой:
- Обязательное наличие дымохода, что зачастую является невозможным.
- Из-за открытой камеры сгорания происходит сжигание кислорода в помещении котельной, а также происходит частичный выброс продуктов сгорания в комнату.
- Слабая устойчивость к понижению давления в газопроводе.
Котлы с принудительной тягой
Принудительная тяга в газовых котлах обеспечивается за счет дополнительного вентилятора – дымососа. Отвод продуктов сгорания производится через трубу меньшего диаметра, поэтому отпадает необходимость в традиционном дымоходе.
Камера сгорания агрегатов с принудительной тягой имеет герметичную конструкцию, поэтому воздух в нее подается тоже принудительно. Газовые горелки для котлов отопления такого типа оснащены дутьевым устройством для подвода необходимого количества воздуха. Они называются дутьевые или вентиляторные горелки. Для безопасной эксплуатации устанавливается датчик тяги газового котла.
Коаксиальная труба
Для отвода продуктов сгорания может применяться коаксиальная труба. В ее конструкцию входит 2 трубы разного диаметра. Одна проходит внутри другой. За счет такой конструкции обеспечивается отвод дыма и подвод воздуха, что уменьшает количество необходимых отверстий в стене.
Преимущества котлов с принудительной тягой:
Закрытая конструкция камеры сгорания безопаснее, чем открытый тип.
Горелки устойчивы к перепадам давления газа. Повышенный КПД (коэффициент полезного действия) в сравнении с котлами с естественной тягой. Не сжигается кислород в доме. Возможность установки даже в квартире.
Недостатки котлов с принудительной тягой:
Независимо от вида тяги газовые котлы могут быть настенными или стационарными, двухконтурными или одноконтурными, на пропане или на метане.
Котлы с естественной тягой лучше всего применять в отдельно стоящих помещениях, так как это более безопасный вид размещения. Зачастую такой возможности нет даже в частном доме, в этом случае целесообразнее применять газовый котел с принудительной тягой.
В основном для изготовления дефлекторов используют листы оцинкованного железа, хотя в последнее время нередко можно встретить в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.
Котлы с естественной тягой
Дефлектор на трубу дымохода (с фото)
От чего зависит тяга в дымоходе
Такой способ позволяет получить равномерную вытяжку в любое время года при различных погодных условиях. С принудительной тягой можно не беспокоиться об опрокидывании это почти идеальный регулятор оттока дыма, однако обслуживание аппарата на кровле достаточно сложно, да и просчитывать установку такой конструкции следует еще на стадии чертежей;.
Стабилизирующие устройства
Отдельно стоит отметить ременные явления обратной тяги, гасящие горелку котла, которые возникают не только из-за неправильной высоты дымохода, но и отсутствия грамотно подобранного, защищающего от ветра, дефлектора на нем. Необходимо поднести зажженную свечу или спичку к топочной в отопительном приборе.
- Использовать анемометр – прибор для измерения давления, создаваемого потоком воздуха на входе и выходе дымохода. Нормой считаются показания от 10 до 20 Па.
- Поднести к открытой топке лист тонкой бумаги, салфетку, тонкую ленту или пакет, придерживая за один край. Если тяги нет, предмет останется неподвижным, при хорошей тяге он отклонится в сторону отопительного прибора, при обратной тяге – в противоположную сторону.
- Использовать для проверки горящую спичку, лучину или свечу. При обратной тяге пламя отклоняется в сторону от топки, при правильной – наклоняется к топке и гаснет, при отсутствии тяги пламя остаётся ровным.
- Поднести зеркальце к открытой топке – если на его поверхности появились капельки влаги, значит отведение дыма затруднено.
- Посмотреть на цвет пламени: золотисто-жёлтое пламя говорит о нормальной тяге, белое – об избыточной, а оранжево-красное – о недостаточной тяге и возможном возникновении обратной.
По направлению пламени определяется наличие движения воздуха, при правильной работе вытяжки огонек потянется в топку, а если пламя не колышется или отклоняется в сторону помещения, то это признак отсутствия тяги;. при помощи зеркала, которое запотевает при приближении к топке;. Как Уменьшить Тягу в Дымоходе Газового Котла
Котлы с принудительной тягой Посмотрите на фото: дефлектор на дымоход представляет собой механический вентилятор, подсасывающий дым из дымоходной шахты. Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им. турбина, лопасти которой при вращении создают разреженность воздуха, за счет чего достигается разница давления.
