Причины наращивания витой пары
Самый вероятный повод увеличить длину сетевого кабеля – перенос ноутбука или стационарного ПК в дальнюю комнату.
На большом расстоянии в квартире с железобетонными стенами и перекрытиями сигнал слабеет, и заниматься уроками или готовить проект становится проблематично.

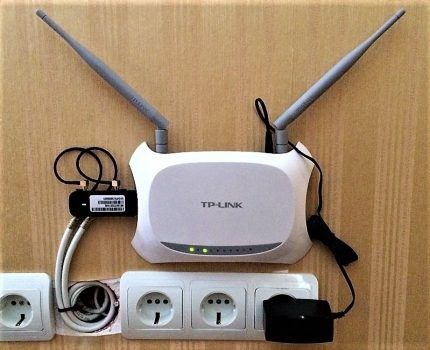

Можно сократить расстояние от роутера до компьютера, если переставить и роутер, но тогда все равно придется наращивать другой кабель, ведущий с лестничной площадки в квартиру
Вторая причина связана с ремонтом. Если витая пара не зашита под гипсокартонную стену или в плинтус, а лежит на полу, ничем не защищенная, то повредить ее легко. Это можно сделать ножкой стула или дверью.
Часто «помогают» разорвать кабель маленькие дети или животные – первые случайно, а вторые почему-то очень любят грызть бесхозные, оставленные без присмотра шнуры.
Для ремонта требуется отрезать поврежденный участок и произвести соединение одним из перечисленных ниже способов – например, скруткой или при помощи соединителя RG-45
Экономные владельцы компьютерной техники не покупают длинные кабеля, если под рукой есть несколько коротких. Некоторые умудряются из 3-х двухметровых отрезков собрать почти 6-метровый функционирующий кабель.
[expert_bq id=»22031″]Они выполнены из диэлектрических материалов, надежно фиксируют устройство в стене, предотвращают попадание влаги и пожаробезопасны. Если вы не до конца разобрались, пишите мне, я все поясню![/expert_bq]Обжим плоского шлейфа разъемами IDC и FDC
Способы соединения интернет-провода
Рассмотрим 4 способа, которые можно назвать бытовыми. Некоторые из них требуют использования специального инструмента, другие выполняются практически вручную. Если все четыре инструкции покажутся вам сложными, можно просто пойти в магазин и приобрести патч-корд необходимой длины.

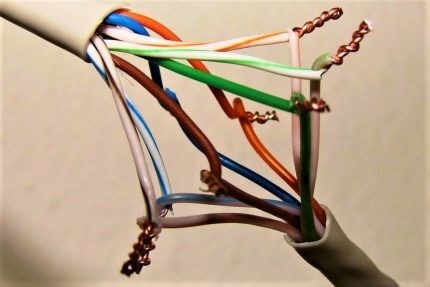

Вариант #1 – скрутка проводов
Если вы когда-то имели дело с электрическими проводами, то прекрасно понимаете, что такое скрутка. Это соединение жил одного назначения методом скручивания с последующей изоляцией.
Скрутка применяется для распределения проводов в распаечных коробках, при подключении выключателей и розеток, для соединения разорванной электроцепи.
Технология скрутки витой пары происходит по тем же правилам: 4-жильный или 8-жильный кабель разбирают на жилы, а затем соединяют одинаковые провода между собой
Конечно, такое соединение нельзя назвать эффективным, так как возможны негативные последствия в виде затухания сигнала. Однако провод все равно останется рабочим и сгодится хотя бы для временного применения.
Берем оба кабеля и аккуратно ножницами или строительным ножом снимаем с них верхнюю полимерную оболочку на 3-4 см от концов – она больше не пригодится
Провода внутри изоляции скручены попарно. Для дальнейшей работы необходимо раскрутить каждую пару и развести проводники в стороны, затем стриппером удалить изоляцию с каждого проводка на 1,5-2 см
Находим провода с изоляцией одного цвета и аккуратно скручиваем их, стараясь, чтобы витки были одного размера, а сами проводники как можно плотнее прилегали друг к другу
Чтобы в дальнейшем кабель выглядел аккуратно, по мере работы убираем все лишнее. Берем кусачки и удаляем кончики проводников, оставляя сантиметровые скрутки
Своеобразную «пайку» производим без паяльной лампы. Нарезаем припой на небольшие фрагменты и обматываем кусочками припоя каждую скрученную пару
Зажигаем спичку и подносим к каждой скрученной паре, чтобы припой расплавился. Пайку можно не производить, но с ней качество соединения повышается
Токопроводящие жилы необходимо изолировать друг от друга. Для этого используем термоусадочную трубку – надеваем отрезки на кончики скруток и нагреваем
Напоследок необходимо максимально защитить место скрутки. Для этого изолентой приматываем каждую пару к кабелю – всего 2-3 слоя

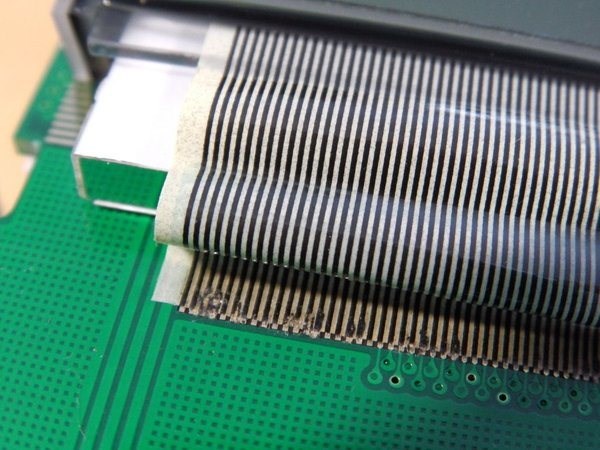

Как Соединить Шлейфы Между Собой
В связи с удобством и быстротой изготовления, использую данный тип соединения практически во всех своих поделках. После разъемов WF-xx и прочих подобных плоский шлейф – просто песня. А посему – неплохо бы уметь мастерить из него соединители.
Процесс обжима плоского шлейфа разъемами IDC и FDC рассмотрим на примере коннекторов IDC-14 и FDC-14. Для работы нам понадобится сам шлейф с разъемами, тиски и костыли в виде разъема IDC-40, отрезанного со старого IDE-шного кабеля для жесткого диска компьютера:
Как будет понятно в дальнейшем, не обязательно использовать именно IDC-40, р́авно как и поганить рабочий кабель для винта. Просто именно я использую именно разъем IDC-40 (так уж сложилось исторически, поскольку IDE-шных кабелей у нас на работе – как грязи). Кстати, нужно брать разъем без верхней скобы, т.е. тот, который наколот посередине шлейфа:
Итак, начнем с разъема IDC. Для начала надо его разобрать – снять верхнюю скобу:
Затем просовываем шлейф между торчащими контактами разъема (т.н. «ласточкин хвост») и оставшейся пластмассовой защелкой и сжимаем полученную конструкцию пальцами для фиксации шлейфа в разъеме. После этого нужно выровнять шлейф – угол между ним и разъемом должен быть как можно ближе к 90 градусам:
Если шлейф не выровнять, это может повлечь за собой замыкания между его жилами (у меня такое бывало по первости). А еще лучше сразу приучить себя первую жилу шлейфа (это которая помечена) соединять с первым контактом разъема IDC/FDC (обычно помечен треугольником). Это позволит в дальнейшем избежать путаницы и неправильно обжатых соединителей.
Далее тащим всё это к тискам и слегка зажимаем в них разъем со шлейфом. Именно слегка: пока со всей дури затягивать не надо. После этого нужно продвинуть разъем ближе к центру губок тисков. Ну а дальше можно со спокойной душой завершать обжим – просто сдавить IDC тисками до упора:
Однако, после этого обычно из разъема торчит небольшой огрызок шлейфа. Если надо красоты – можно этот огрызок ср́езать канцелярским ножом или, на крайняк, обычными ножницами:
Ну и последний штрих – для уменьшения механической нагрузки на место соединения шлейфа и контактов коннектора IDC можно установить на разъем верхнюю скобу. Для этого заворачиваем шлейф, одеваем скобу и пальцами сжимаем полученную конструкцию:
Скоба защелкивается довольно легко, и тисков здесь не надо – хватает усилия пальцев.
Ну и теперь можно себя поздравить – шлейф обжат разъемом IDC:
Итак, исходные данные те же – кусок шлейфа и разъем IDC. Пусть нам надо «перепутать» контакты №№1 и 2. Не вопрос – берем шлейф и отковыриваем от него соответствующие провод́а примерно на 4-5см. Ну а дальше переворачиваем эти два пр́овода, и придерживаемся прежней логики – засовываем провод́а в разъем, обжимаем его в тисках и обрезаем излишки шлейфа:
В итоге получаем перекрестный кабель, подобный, кстати, «классике» – перевернутому шлейфу для флоппи-дисководов. Ну а мы переходим к следующему разделу данной заметки.
