Как Соединить Две Гофры Для Вытяжки • Что понадобится для монтажа

Гофра для вытяжки: виды и размеры изделий, монтаж трубы

Оптимальным и удобным решением для кухни при подсоединении вытяжки к системе вентиляции считается применение гофрированной трубы. Для того чтобы не запутаться в разнообразии продукции и приобрести наиболее подходящее изделие, нужно определиться с размером и диаметром гофры для вытяжки.

Конструкции популярны как среди домашних мастеров, так и профессиональных строителей. Это важная деталь при оборудовании коммуникаций. Ее востребованность объясняется высокой прочностью, длительным эксплуатационным периодом и широким ассортиментом размеров и материалов.

Изделия бывают прямоугольной и круглой формы. Последнюю зачастую используют для вытяжки. Прямоугольные конструкции нередко применяются в промышленных помещениях. В строительных магазинах можно встретить гофрированные трубы, сделанные из следующих материалов:

От вида материала и диаметра конструкции напрямую зависит область применения. Зачастую используют для вытяжки металлическую гофру из нержавейки или алюминия.

По способу производства все трубы делятся на два вида:

Виды гофры для вытяжки

  1. Каркасные — представлены в виде каркаса из металла, который сверху обтягивается пленкой или фольгой. Их еще именуют гибкими воздуховодами. Изделия имеют свойство принимать первоначальную форму после растяжения по всей длине без каких-либо деформаций.
  2. Спирально-навивные — изготавливают из металлических лент. Конструкцию считают наполовину гибкой: ее можно растянуть в несколько раз, но принять первичную форму она не сможет. Требуются усилия, чтобы вернуть трубу в первоначальное состояние, однако деформационные следы все равно будут заметны.

Большинство фирм-изготовителей предлагают потребителю гибкую гофру с термоизоляционным слоем и без него. Теплоизолированные конструкции расширяют область применения гофротруб. С их помощью можно проводить прокладку каналов вентиляции не только с внутренней, но и с внешней стороны помещений.

Труба для вытяжки на кухне: советы по выбору диаметра, монтаж
Указанные данные актуальны при принудительной вентиляции с минимальной скоростью вращения вентилятора (порядка 300 – 500 оборотов в минуту). Но в современных вытяжках производительность, как правило, в разы выше и достигает показателей свыше 500 м 3 в час.
Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Ограничивающим фактором в области применения воздуховода служит температура свыше 250 градусов Цельсия, деформирующая изделие из данного метала. Если вы не до конца разобрались, пишите мне, я все поясню!

Монтаж гофры для вытяжки: виды труб для вентиляции, установка гибкой конструкции на кухне

Область применения

Как установить вытяжку

Огромный ассортимент изделий объясняется востребованностью конструкций в различных сферах деятельности. Частично гибкие небольшие гофротрубы, выполненные из пластика или ПВХ, широко используют при прокладке электрокабеля. Сюда относятся каналы для силовых, телефонных или компьютерных проводов. Монтажники электросетей зачастую применяют изделия с диаметром 1,6−4 см.

Полугибкая гофра из оцинковки или нержавейки востребована при оборудовании отопительных систем. Практика показывает, что подобные конструкции удобны в монтаже. По мере надобности любой участок конструкции можно согнуть без повреждений внутреннего диаметра трубы.

Для вентиляционных систем можно использовать только гибкие конструкции. Зачастую применяются гофротрубы диаметром 10—15 см, однако бывают ситуации, когда требуются изделия с показателями 20—30 см и более. Это не самые востребованные размеры, но приобрести их не составит труда.

Специалисты рекомендуют для обустройства системы вентиляции на кухне использовать конструкции из алюминия. Пластиковые гофры для вытяжки применяются крайне редко.

Преимущества гофры для подключения вытяжки

Преимущества гофрированной трубы для вытяжки на кухне таковы:

  1. Воздуховод из гофрированной трубы легко монтировать. Он не требует использования угловых элементов, поскольку гофра может изгибаться под нужным углом.
  2. При необходимости можно соединить несколько труб с помощью хомутов, что делается быстро и просто. Вся конструкция легко собирается и разбирается, что упрощает и монтаж, и обслуживание и разборку в будущем.
  3. Труба растягивается и сжимается, причем без дополнительных инструментов. Ей можно придать оптимальную длину и проложить по нужной траектории.
  4. Позволяет не создавать углов в 90 градусов, делая более плавные изгибы. Благодаря этому снижается шум и упрощается работа устройства (чем меньше прямых углов в воздуховоде, тем легче через него будет проходить воздух).
  5. Удобна в применении для обустройства воздуховода в ограниченном пространстве и кухне с нестандартной планировкой.
  6. Алюминиевая гофра легко режется при помощи обычных ножниц.
  7. Приемлемая цена. Гофра стоит в несколько раз дешевле, чем металлическая или пластиковая труба для вытяжки.
  8. На строительном рынке есть гофра с разным сечением, что позволяет подобрать нужный диаметр под конкретную вытяжку.
  9. Гофра не может загореться или расплавиться при работе устройства, поскольку рассчитана на температуру до 300 градусов.

Основные недостатки

  1. Из-за негладкой поверхности трубы на ее стенках (как изнутри, так и снаружи) быстрее скапливается жир и прочая грязь. Вымыть все складки до полной чистоты намного сложнее, чем очистить гладкую пластиковую трубу.
  2. Из-за негладкой поверхности создается гораздо больше шума, чем в гладкостенных воздуховодах.
  3. Гофра выглядит менее эстетично, чем обычная труба из пластика, и хуже вписывается в кухонный интерьер. Приходится либо смириться с таким «украшением», либо придумывать, как можно закрыть гофру вытяжки.

Сравнение с жестким пластиковым воздуховодом

Из всех труб для вытяжки наиболее распространенными и популярными вариантами являются алюминиевая гофра и гладкая пластиковая труба. Чтобы сделать правильный выбор, нужно понимать принципиальную разницу между ними:

  1. Пластиковый воздуховод для вытяжки обойдется дороже, чем алюминиевая гофра.
  2. Пластиковые трубы нельзя растянуть, сжать или согнуть. Поэтому нужно заранее знать все размеры воздуховода, длину от вытяжки до вентиляционного отверстия, углы и т.д. К тому же сам монтаж такого воздуховода делается сложнее, чем установка гофры.
  3. Пластиковый воздуховод намного сложнее смонтировать в ограниченном пространстве, не ухудшая работоспособность устройства.
  4. Пластиковая вытяжка не так сильно загрязняется, как гофра, и намного легче моется.
  5. Гладкостенный пластиковый воздуховод, в отличие от гофры, создает намного меньше шума (поскольку воздух не «цепляется» за гладкую поверхность).
  6. Пластик можно подобрать под цвет кухни и стиль ремонта, поскольку он выпускается в разной цветовой гамме. По необходимости его можно легко покрасить или чем-то оклеить.

Какая гофра лучше для вытяжки

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Что касательно гофрированных труб, то у них диаметр аналогичен трубам с круглым сечением, тоже выпускается в диапазоне от 30 до 300 мм а для дымоходов вплоть до 800 мм, они тоже могут использоваться под вытяжку, так как конструктивных отличий у них минимум. Если вы не до конца разобрались, пишите мне, я все поясню!

Как установить (одеть, подсоединить, прикрепить) гофру на вытяжку на кухне: схема и монтаж

  1. Для начала нужно растянуть гофрированный рукав по всей длине. Если рукав окажется длиннее, его нужно обрезать лишнее с помощью обычных ножниц.
  2. Далее нужно намазать выходной патрубок вытяжки герметиком и присоединить к нему один край гофры. Гофру нужно надевать полностью до края выходного патрубка.
  3. Если сечение гофры не соответствует сечению выходного патрубка, нужно сначала установить переходник на вытяжку, и уже к нему крепить гофротрубу.
  4. Теперь нужно закрепить рукав на патрубке. Для этого надеваем хомут и зажимаем его.
  5. Затем надеваем на трубу хомуты через каждые 1-1,2 метра. Они позволят прикрепить рукав к стенам или потолку.
  6. После укладки воздуховода по выбранной траектории, можно приступать к завершающему этапу – подсоединению к выходной решетке. Патрубок вентиляционной решетки нужно намазать силиконом и подключить к нему второй край гофротрубы.

Диаметр гофры для вытяжки: как выбрать?

Чтобы вытяжка работала правильно и служила долго, важно правильно выбрать не только материал воздуховода, но и его диаметр.

Неправильный выбор диаметра трубы увеличит нагрузку на вытяжку, снизит КПД, повысит уровень шума вытяжки, что может привести к неправильной работе и быстрой поломке оборудования. Такое случается, когда для мощной вытяжки выбирается слишком тонкая труба.

Чтобы определить, какой диаметр трубы нужен, требуется замерить выходное отверстие на самой вытяжке. Также диаметр воздуховода всегда указывается в характеристиках (паспорте, описании) устройства.

Выбрать гофру нужного диаметра можно в диапазоне от 80 до 300 мм. Для бытовых кухонных вытяжек чаще всего используется труба диаметром 100, 110, 125 и 150 мм. В промышленных кухнях (в ресторанах, кафе, пищевых цехах), где стоят более мощные вытяжки, воздуховод может составлять 200, 250 и 300 мм в диаметре.

Как выбрать длину гофры для вытяжки?

Чтобы правильно осуществить подбор длины гофры, нужно рулеткой замерить весь «маршрут» от выходного отверстия вытяжки до вентиляционного отверстия. Необходимо заранее продумать, как будет проходить воздуховод (над шкафами или внутри них, прямо по потолку, вдоль стены).

При выборе «маршрута» учтите: чем меньше будет углов у воздуховода, и чем больше будет их градус — тем легче будет работать вытяжке.

После того, как все расчеты произведены, нужно прибавить к получившейся длине еще 10-15 % запаса: на погрешность замеров. Гофра может сжиматься, поэтому лишняя длина, даже если она не пригодится, не помешает.

Где продается и сколько стоит гофра для вытяжки?

Алюминиевую гофру можно приобрести на строительных рынках и во многих строительных и хозяйственных магазинах. Также она встречается в магазинах, специализирующихся на продаже газового, теплового, водяного оборудования и бытовой техники.

Стоимость гофры зависит от ее диаметра. Приблизительные расценки гофрированного рукава длиной в 3 метра:

  • стоимость гофры диаметром 100 мм составляет 190 рублей;
  • диаметром 110 мм – 200 рублей;
  • диаметром 120 мм – 215 рублей;
  • 125 мм – 230 рублей;
  • 130 мм – 255 рублей;
  • 150 мм – 290 рублей;
  • 200 мм — 380 рублей.

В этом списке представлены диаметры трубы, наиболее часто используемые для кухонной вытяжки.

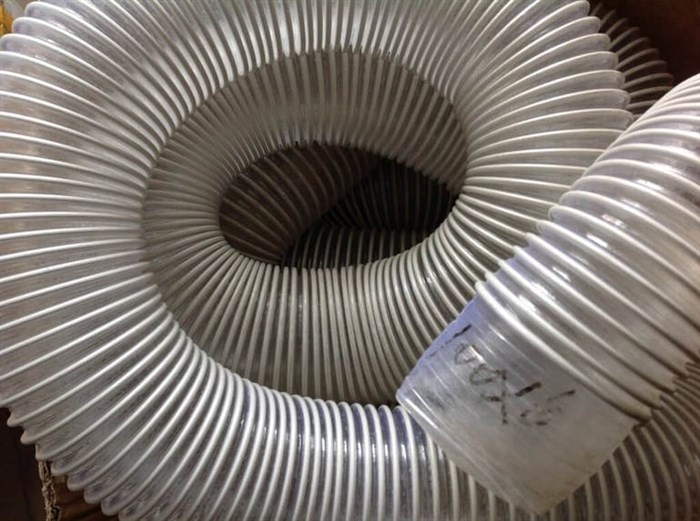

Какая гофра лучше для вытяжки

Установка и монтаж

Лучше приобретать все необходимые компоненты одновременно с гофрой. Это максимально обезопасит от несоответствия количеству и качеству требуемых запчастей. Алюминиевый скотч понадобится, если необходимо соединить друг с другом несколько гибких труб. Он хорошо фиксирует металлические воздуховоды, если пользоваться им аккуратно.

Если приходится крепить гофру так, что она создает диссонанс с основным интерьером помещения, следует закрыть ее специальными материалами.

 как установить гофру на вытяжку на кухне

Далее надо соединить гофру и отверстие для вентиляции, установив противоположный конец в специальный проем. Герметиком нужно тщательно обработать места соединения трубы и решетки.

Гофра для вытяжки: размеры пластиковых и алюминиевых моделей для кухни, какой диаметр выбрать при установке
Каркасные изделия делают из железных лент. Они гибкие лишь на 50% и способны растягиваться в 2 раза. Однако после этого вернуть им изначальный вид невозможно. Чтобы обеспечить необходимую форму, надо приложить максимум усилий, да и обойтись без дефектов не удастся.
Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Для того чтобы подсоединить гофру к кухонной вытяжке, используют специальные металлические или пластмассовые крепления-хомуты, которыми закрепляют трубу воздуховода на горловине устройства. Если вы не до конца разобрались, пишите мне, я все поясню!

Гофрированная труба для вытяжки: преимущества, выбор, монтаж

Особенности соединения труб вытяжки между собой

соединение гофры с гофрой

Оптимальное расстояние между вентиляционным каналом и вытяжкой составляет не более двух метров. Превышение данного показателя негативно отражается на эффективности работы бытового прибора, снижая его производительность.

Невозможность максимального приближения вытяжного механизма к шахте приводит к необходимости увеличения длины воздуховода.

При недостаточных размерах покупного изделия следует продумать варианты, как правильно прикрепить к вытяжке несколько отрезков гофры.

Простейшим способом соединения участков трубы специалисты признают использование специальной клейкой ленты или алюминиевого скотча. Самый эффективный метод заключается в максимально плотном соединении двух отрезков.

Затем место стыковки закрепляется липкой полосой. Использование скотча обеспечивает надежность фиксации и параллельно защитит вентиляционный канал от разгерметизации.

Вторым способом состыковки отдельных участков гофры, требующейся для соединения с кухонной вентиляцией, является применение специально подобранных по размеру воздуховода хомутов.

Предварительно на края подлежащих стыковке отрезков наносится слой силиконового герметика. Подготовленные части заправляются в хомут. Для повышения эффективности фиксации используются винты.

Важно! При удлинении воздуховода необходимо подбирать вытяжное оборудование повышенной производительности. В противном случае наблюдается снижение эффективности работы прибора.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
У алюминиевых труб есть только одно ограничение из-за недостаточной жаропрочности их не рекомендуется устанавливать на котлы, печи, в которых сжигается твёрдое топливо. Если вы не до конца разобрались, пишите мне, я все поясню!

Гофра для вытяжки на кухне (гофрированная труба): диаметр (мм)

  • изделия из оцинкованной стали;
  • трубы из нержавейки;
  • алюминиевая продукция;
  • изделия с текстильным покрытием;
  • полиэтиленовые трубы;
  • воздуховоды из поливинилхлорида.

В заключение

финальная установка гофры вытяжки

Для экономии многие владельцы квартир стараются выполнять ремонтные мероприятия своими силами, не прибегая к услугам специалистов. Обустройство кухонной вентиляции не представляет проблемы.

Домашнему мастеру необходимо обладать элементарными навыками владения обычной отверткой и ножницами.

Разобраться, как самостоятельно подключить гофру к вытяжке, учитывая все нюансы процесса монтажа, помогут рекомендации профессиональных строителей. Наградой за усилия станет оптимальный микроклимат в помещении кухни.

Как правильно выбрать диаметр воздуховода для вытяжки?

Главным ориентиром является диаметр выходного отверстия в установленной (или только приобретенной) вытяжке. Если же труба будет большего или меньшего диаметра, то придется дополнительно герметизировать соединение с помощью алюминиевой фольги или переходника под раструб. А это – потенциально не герметичное соединение, из-за чего производительность всей вытяжки также снижется.

Как Соединить Две Гофры Для Вытяжки • Что понадобится для монтажа

Самые распространенные прямоугольные каналы для кухонной вытяжки – это 80 на 150 мм и 50 на 100 мм. Но на самих вытяжках, устанавливаемых над газовой плитой, такие выходные раструбы – большая редкость, так что без переходников не обойтись.

Производители выпускают вентиляционные трубы и короба даже таких размеров, но для дома лучше выбирать компактные решения до 250 мм

Что касательно гофрированных труб, то у них диаметр аналогичен трубам с круглым сечением, тоже выпускается в диапазоне от 30 до 300 мм (а для дымоходов – вплоть до 800 мм, они тоже могут использоваться под вытяжку, так как конструктивных отличий у них минимум).

Производительность вентиляции

Не взирая на широкое разнообразие вариаций вытяжек, производительность у них схожая. Так что выбирать можно любые из них

Цены на модельный ряд вытяжек для кухни

Таблица 1. Потенциальная производительность вентиляции при заданном диаметре воздуховода.

Указанные данные актуальны при принудительной вентиляции с минимальной скоростью вращения вентилятора (порядка 300 – 500 оборотов в минуту). Но в современных вытяжках производительность, как правило, в разы выше и достигает показателей свыше 500 м 3 в час.

Расчет объема параллелепипеда производится по формуле, известной ещё со школы: длину умножить на ширину и на высоту комнаты

Если речь идет об установке вытяжки в кухне многоквартирного дома, то там общая производительность системы будет выше, так как по умолчанию в вентиляции имеется фиксированный поток воздуха (со скоростью движения в районе 1 м/с).

Необходимость в принудительной циркуляции воздуха

90% современных вытяжек имеют встроенный вентилятор, создающий поток воздуха в направлении раструба. Ставить дополнительный вентилятор можно лишь в тех случаях, если общая протяжность трубы к вентиляционному выходу составляет свыше 10 метров. В этом случае лопасть монтируется для компенсации снижения производительности на каждый погонный метр.

Гофрированная труба для вытяжки: преимущества, выбор, монтаж
Вторым способом состыковки отдельных участков гофры, требующейся для соединения с кухонной вентиляцией, является применение специально подобранных по размеру воздуховода хомутов.
Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Но желательно конструкцию делать разборную, чтобы иметь возможность в будущем произвести обслуживание вентиляционной системы. Если вы не до конца разобрались, пишите мне, я все поясню!

Диаметр и длина воздуховода

  • легко повредить, в том числе в процессе монтажа;
  • не обладают гладкими внутренними стенками (многочисленные складки);
  • имеют не самый привлекательный дизайн;
  • после растягивания на максимальную длину восстановить первоначальную форму затруднительно;
  • при повторном использовании (имеется ввиду, монтаж новой вентиляционной шахты) герметичность соединений может быть нарушена, так как концы гофрированной алюминиевой трубы легко гнутся.

Пошаговый монтаж вытяжки и вентиляционной трубы на кухне

Монтаж вытяжной вентиляции на кухне следует выполнять по следующему алгоритму:

  1. Рассчитать необходимую производительность вентиляции. Для этого потребуется узнать общий объем кухни.
  2. Приобрести вытяжку. Желательно, чтобы выходной диаметр раструба в ней соответствовал диаметру выходного отверстия вентиляции в стене.
  3. Составить план-схему прокладки труб под вытяжку. Необходимо делать её протяжность минимальной, по возможности не использовать коленные переходы (один будет обязательно – у вентиляционного отверстия в стене).
  4. Установить вытяжку над плитой. Оптимальная высота – 2,2 – 2,4 метра от пола или 1,2 метра от самой плиты (при её условной высоте в 1 метр).
  5. Подвести трубопровод по ранее составленной схеме.
  6. Установить клапан обратного хода, переходники, закрепить трубы с помощью хомутов.
  7. Проверка герметичности системы. Отсутствие движения воздуха на швах можно определить с помощью небольшой газетной бумажки. Если трубы стальные или алюминиевые, то с помощью горящей свечки.

Как Соединить Две Гофры Для Вытяжки • Что понадобится для монтажа

Вариант маскировки вентиляционного канала в гипсокартонный короб. Не сильно удорожает всю конструкцию, но дизайн кухни при этом не будет испорчен

Итого, под вытяжку оптимальный вариант – это трубы круглого сечения. Если позволяют финансы, то можно покупать стальные трубы такой же конструкции. Гофрированные используются лишь при необходимости максимально сэкономить на обустройстве кухни. Самый распространенный диаметр труб под вытяжку – от 100 до 240 мм (производятся с шагом в 10 мм).

Полезные советы по выбору

Чтобы не ошибиться с выбором трубы, ознакомьтесь внимательно с инструкцией по эксплуатации вытяжки. Там должна содержаться информация о диаметре выходного отверстия и соответствующего ему диаметру трубы.

Не стоит переживать, если на вытяжке присутствует квадратный выход вместо круглого: существуют специальные переходники, которые помогут надёжно подсоединить к нему гофру.

Старайтесь выбрать трубу, подходящую по диаметру к вытяжному отверстию, так как слишком узкая гофра может значительно снизить эффективность системы из-за затруднительного прохода воздуха. Напротив, слишком широкий воздухоотвод никак не повлияет на КПД прибора, а только утяжелит конструкцию. Ведь эффективность вытяжной системы зависит только от её патрубков (это касается вытяжек с отводом в вентиляцию).

Не забывайте, что перед установкой вытяжки на отдушину должна быть поставлена решётка с обратным клапаном. Благодаря множеству маленьких отверстий в ней будет осуществляться естественная вентиляция помещения, а в специальное отверстие в центре можно будет вмонтировать вытяжную систему. Обратный клапан на решётке будет нужен для того, чтобы по окончании работы вытяжки включать обычную вентиляцию.

Гофра крепится к вентканалу

Где продается и сколько стоит гофра для вытяжки?
Алюминиевую гофру можно приобрести на строительных рынках и во многих строительных и хозяйственных магазинах. Также она встречается в магазинах, специализирующихся на продаже газового, теплового, водяного оборудования и бытовой техники.
Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
В зависимости от внешнего облика объекта, а также особенностей интерьера, возникает необходимость спрятать элемент и окружающее его крепление. Если вы не до конца разобрались, пишите мне, я все поясню!

Что понадобится для монтажа?

Монтаж устройства

Важно не только правильно подобрать гофру, но и установить её так, чтобы эффективность системы не упала. Это значит, что нужно постараться расположить трубу на максимально коротком расстоянии от вентиляционного отверстия без резких перегибов, наличие которых ослабит тягу на 10 %.

Даже если окошко вентиляции находится в противоположном конце кухни от вытяжки, можно будет протянуть гофру под навесным потолком. Специалисты также советуют перед тем, как выбирать вытяжку, удостовериться в отсутствии обратной тяги из отдушины. Для этого проведите небольшой тест: приложите к ней лист бумаги, если он пристанет и будет висеть сам, то устанавливать вытяжную систему имеет смысл.

Перед установкой гофра для вытяжки должна быть растянута на всю длину. В ином случае воздух может шуметь внутри, задевая искривления.

Чётко следуйте особым указаниям, прописанным в инструкции относительно правильного расположения вытяжки. Если у вас газовая плита, оптимальное расстояние между вытяжкой и конфорками должно быть не менее 75 см. Для электроплиток и варочных панелей допускается меньшее расстояние, около 60 см.

Таким образом, выбрать и вмонтировать обычную гофру для вытяжки не составит большого труда, эта задача под силу любому мужчине.

Гофротруба разных диаметров
