Правильная вентиляция чердака в частном доме
Полноценная вентиляция чердака – обязательное условие для любого частного дома. В проветривании нуждается как холодный чердак, так и теплый независимо от времени года.
- В пироге кровли находится множество деревянных элементов. Если на них будет скапливаться конденсат, дерево начнет гнить и покрываться плесенью.
- Правильно работающая вентиляция позволяет предотвратить наледи, которые могут появиться зимой на карнизных отвесах.
- Воздушные потоки будут охлаждать крышу летом, что предотвратит ее перегрев.
Система вентиляции чердака должна быть предусмотрена еще в проекте. Но не редки случаи, когда строители (сами или по желанию заказчика) закрывают предусмотренные слуховые окна и отверстия в подшивке кровли. В результате получается замкнутый контур, в котором влага никуда не уходит. Это неизбежно приводит к появлению конденсата.
Чтобы дом «дышал» целиком, не гнил и не обмерзал, важно организовать вентканалы в крыше.
Изменение атмосферных условий, силы и направления ветра, открытая дверь или форточка в одном из помещений приводят к тому, что одно из помещений вентилируется, а другое нет, или начинается переток вредностей между помещениями.
Вентиляция мансарды и верхних этажей многоэтажного дома
Объединение каналов в помещениях на разных этажах
Вентиляция холодного чердака и крыши над мансардой
Особенно это актуально в летний период, когда пространство, расположенное под крышей, сильно нагревается;. В каждом помещении мансарды и верхнего этажа для притока свежего воздуха устанавливают приточный клапан.
Вентиляция мансарды в частном доме: особенности, расчет, устройство своими руками
А в ломаной крыше пролетом не более 6 м; Б в рамной конструкции мансарды пролетом 6-12 м 1 треугольная ферма; 2 стойки; 3 подкосы стоек; 4 подкосы рамы; 5 прогон; 6 балки перекрытия; 7 наружные стены; 8 внутренняя стена; 9 стропила; 10 ригель перекрытие мансарды ; 11 обрешетка. Площадь вентиляционного зазора фрагмент Г на 1 м2 ската составит в этом случае 5 см2 м.
- Площадь вентканалов должна равняться 400-500 см2/м. В этом случае система будет работать корректно.
- Обязательно закрывайте все отверстия сеткой для защиты от насекомых, листьев и др. мусора.
- Не стоит сильно увеличивать высоту зазора. Это приведет лишь к уменьшению воздухообмена под кровлей.

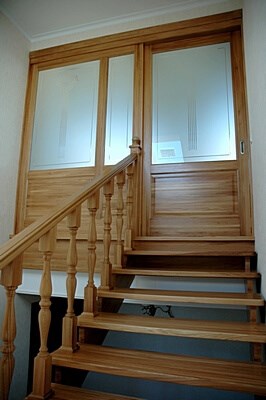

На входе с лестницы на мансарду и на все верхние этажи выгодно установить входную дверь, которая перекрывает поступление воздуха с нижних этажей и разделяет, изолирует воздушное пространство этажей на независимые блоки. Это необходимо, поскольку при монтаже кровельного пирога вентиляционный зазор может сузиться. Как Сделать Вентиляцию на Мансарде Своими Руками
Устройство вентиляции чердака в частном доме По горизонтали объединять в один рекомендуется не более двух каналов естественной вентиляции. Канал вентиляции стояка канализации не допускается не только объединять, но даже размещать рядом, в одном блоке, с каналами вентиляции помещений. Современные конструкции крыш, как правило, предполагают кроме основного кровельного покрытия дополнительный слой гидроизоляции в виде прочной синтетической пленки.
Объединение каналов естественной вентиляции в один общий
Иногда возникает необходимость уменьшить число каналов естественной вентиляции. Особенно часто такая необходимость возникает в многоэтажных домах, где, как указывалось выше, число каналов на верхних этажах может быть значительным. В результате возникают трудности с их размещением.
Объединение каналов естественной вентиляции из разных помещений не рекомендуется, так как имеет следующие недостатки:
- Появляется возможность перетока загрязненного воздуха (запахов), газов, огня и звуков из одного помещения в другое через общий участок канала естественной вентиляции.
- Легко нарушается баланс распределения потоков удаляемого воздуха из помещений.
- Работающий вентилятор, установленный на входе одного вентканала, через общий участок может создавать обратную тягу в другом канале.
Изменение атмосферных условий, силы и направления ветра, открытая дверь или форточка в одном из помещений приводят к тому, что одно из помещений вентилируется, а другое нет, или начинается переток вредностей между помещениями.
В случае пожара общие каналы вентиляции часто превращаются в удобные пути для распространения огня и дыма по дому. Особенно опасно в этом отношении объединение каналов по вертикали, между этажами.
Запрещается объединять с другими и между собой вытяжные каналы помещений, где установлено газовое или теплогенерирующее оборудование: кухня с газовой плитой, котельная на любом виде топлива.
В кухне, даже без газовой плиты, к вентиляционному каналу обычно присоединяют кухонную вытяжку с принудительной подачей воздуха в вентканал. По этой причине объединять канал из кухни с другими каналами не следует.
Канал вентиляции стояка канализации не допускается не только объединять, но даже размещать рядом, в одном блоке, с каналами вентиляции помещений.
Объединение каналов вентиляции помещений на одном этаже
На одном этаже допускается присоединять к одному вертикальному сборному вытяжному каналу однородные по назначению помещения:
- Жилые комнаты.
- Ванную комнату и туалет.
- Кладовку и гардеробную.
- Жилую комнату и гардеробную, если её дверь выходит в комнату.
Необходимое условие для объединения каналов по горизонтали состоит в том, что окна помещений должны выходить на одну сторону дома. Нельзя объединять каналы вентиляции помещений, если в одном из них есть окно, а в другом его нет. Последнее условие не относится к гардеробной, если её дверь выходит в комнату с окнами.
По горизонтали объединять в один рекомендуется не более двух каналов естественной вентиляции.
Располагать место соединения отдельных вертикальных каналов-спутников в один сборный следует на высоте не менее 2 м. над обслуживаемыми помещениями. Чем длиннее вертикальные участки раздельных каналов-спутников каждого помещения, тем лучше. Недостатки объединения каналов проявляются меньше.
Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной.
Вентиляция мансарды: её функции, советы и рекомендации
Устройство вентилирования
Защита утеплителя от сырости и выдувания
В объёмных крышах сложной формы, как вариант, можно установить приточно-вытяжную систему с рекуператором. Достоинство мансардных помещений заключается в снижении себестоимости жилой площади на 30 по сравнению с новой квартирой.
При тёплой кровле
Анализируя накопленный опыт сооружения мансард, нужно отметить то, что при их строительстве до настоящего времени допускается очень много ошибок, как на стадии проектирования, так и на стадии возведения. Значит, что бы ни случилось, в мансарде всегда будет свежий воздух. Изменение атмосферных условий, силы и направления ветра, открытая дверь или форточка в одном из помещений приводят к тому, что одно из помещений вентилируется, а другое нет, или начинается переток вредностей между помещениями. Чтобы дом дышал целиком, не гнил и не обмерзал, важно организовать вентканалы в крыше. Как Сделать Вентиляцию на Мансарде Своими Руками
Вентиляционная кровельная сетка Из-за неблагоприятного микроклимата, жилое помещение, кроме неприятного запаха, изобилует бактериями и плесенью. Если крыша сделана из металлопрофиля, металлочерепицы или черепицы, зазор следует сделать не более 2,5 см. Например, отдельный канал с первого этажа и отдельный канал со второго рекомендуется объединять в один общий канал в уровне перекрытия третьего этажа.
Поскольку мансардный этаж подвержен потерям тепла в большей степени, чем нижние этажи, потому что имеет большую поверхность соприкосновения с внешней средой, то проблеме теплоизоляции необходимо уделить особое внимание.
Вентиляция и её функции
Для его беспрепятственного прохождения в кровельном пироге между теплоизоляционными и гидроизоляционными слоями создаётся дополнительное пространство с применением контробрешётки и обрешётки. Ещё один способ притока свежего воздуха зазор по всему периметру кровли между гидроизоляцией и самой крышей.
Принудительная вентиляция: дефлекторы и вытяжные системы
Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. Именно благодаря этому можно добиться хорошей тяги и отсутствия мертвых зон.
- Если крыша сделана из металлопрофиля, металлочерепицы или черепицы, зазор следует сделать не более 2,5 см.
- Если использованы мягкие материалы или плоское покрытие, допустимый зазор составляет не более 5 см.
- Если, кроме утеплителя, устанавливается еще и гидроизоляция, расстояние между этими слоями должно составить от 2 до 3 см.
А в ломаной крыше пролетом не более 6 м; Б в рамной конструкции мансарды пролетом 6-12 м 1 треугольная ферма; 2 стойки; 3 подкосы стоек; 4 подкосы рамы; 5 прогон; 6 балки перекрытия; 7 наружные стены; 8 внутренняя стена; 9 стропила; 10 ригель перекрытие мансарды ; 11 обрешетка. Однако этот метод неприменим к каменным постройкам. Как Сделать Вентиляцию на Мансарде Своими Руками
Какое бывает вентилирование мансардного помещения Несущий металлический каркас должен располагаться в теплой зоне в тех случаях, когда: гидроизоляционная плёнка на всём протяжении вдоль конькового прогона, и выполняют разрыв для лёгкого оттока воздуха из-под крыши;. Самая верхняя ступенька лестницы, непосредственно перед дверью, должна иметь ширину проступи не менее 60 см.
Виды систем вентиляции для чердака
В идеале нежилой чердак должен быть прохладным летом и сухим зимой, а жилая мансарда – комфортной для человека в любое время года. И именно эта цель преследуется, когда выбирают нужный вариант вентиляции.
Естественная вентиляция: слуховые окна и софиты
Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.
Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:
Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:
Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:
Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.
Принудительная вентиляция: дефлекторы и вытяжные системы
В объёмных крышах сложной формы, как вариант, можно установить приточно-вытяжную систему с рекуператором. Правда, для него чаще всего необходим постоянный источник питания – следует это учесть. А если говорить о жилой мансарде, ей вообще необходима собственная система вентиляции, отдельная от всего дома.
На схеме 1 приток в комнаты свежего воздуха с улицы через приточный клапан в окне или в стене; 2 переток воздуха из комнат через коридор или холл в санузел, кухню через переточные решетки или щели; 3 вытяжка воздуха в вентиляционный канал естественной вентиляции.
Вентиляция чердака над мансардой
Рис. 1 Влияние геометрии крыши на каркас мансарды:
Вентиляция в Вашем городе
Между помещением гардеробной или кладовки и помещением, где имеется канал естественной вентиляции должно быть на более двух дверей. А в ломаной крыше пролетом не более 6 м; Б в рамной конструкции мансарды пролетом 6-12 м 1 треугольная ферма; 2 стойки; 3 подкосы стоек; 4 подкосы рамы; 5 прогон; 6 балки перекрытия; 7 наружные стены; 8 внутренняя стена; 9 стропила; 10 ригель перекрытие мансарды ; 11 обрешетка.
Тонкости проектирования вентиляции на чердаке
Это наиболее дорогой способ вентилирования мансардного помещения, особенно при использовании климатического оборудования с широкими функциональными возможностями индикаторами температуры, влажности, увлажнением, ионизацией, подогревом. Для нормальной циркуляции воздушных масс общая площадь отдушин должна быть 1 300 от площади ската. Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. В течение нескольких дней проводится тест на воздухообмен в помещении. Как Сделать Вентиляцию на Мансарде Своими Руками
Какие проблемы решает вентиляция чердака? В первую очередь предусматривают возможности притока свежего воздуха. На это влияет выполнение правильной конструкции кровли для устройства одного вентиляционного зазора, обеспечиваемого контробрешёткой. Она иногда используется не сплошная, а прерывистая (отдельными отрезками). Это не последние разочарования, ведь вскоре потребуется ремонт кровли с прогнившими деревянными конструкциями, промокающим утеплителем и наступит непригодность мансарды для её прямого назначения. в зимний период предохраняет от попадания внутрь холодного воздуха и образования избыточной влажности;.
