В мире существует множество схем таких устройств. Тем не менее всех их можно разделить на 2 группы: стандартные и модифицированные изделия.
Стандартное устройство
Типичные изделия отличаются простотой в изготовлении идинистора, хорошей надёжностью при изменении оборотов двигателя. Как правило, такие модели основываются на тиристорных регуляторах. Принцип работы подобных схем достаточно прост:
- Заряд идёт на конденсатор.
- Через переменный резистор идёт напряжение пробоя Динистор.
- Далее он «пробивается».
- «Открывается » симистор, который отвечает за нагрузку.
- Чем выше будет напряжение, тем чаще будет «открываться симистор».
Таким образом, происходит регулировка оборотов коллекторного двигателя. В большинстве случаев подобную схему используют в зарубежных бытовых пылесосах. Однако следует знать, что такой регулятор оборотов не обладает обратной связью. Поэтому при изменении нагрузки придётся настраивать обороты электродвигателя.
Изменённые схемы
Чаще всего используются реостатные и интегральные регуляторы. Как понятно из названия, первый вариант основан на реостатной схеме. Во втором же случае применяется интегральный таймер.
Реостатные отличаются эффективностью в смене количества оборотов коллекторного двигателя. Высокая эффективность обусловлена силовыми транзисторами, которые забирают часть напряжения. Таким образом, снижается поступление тока и двигатель работает с меньшим усердием.
Видео: устройство регулятора оборотов с поддержанием мощности
Главный недостаток такой схемы заключается в большом объёме выделяемого тепла. Поэтому для бесперебойной работы, регулятор должен постоянно охлаждаться. Притом охлаждение устройства должно быть интенсивным.
Если нагрузка меньше 0,1 ампера, то всё напряжение поступает прямо на микросхему в обход транзисторов. Однако для эффективной работы регулятора необходимо, чтобы на затворе было напряжение 12В. Поэтому электроцепь и напряжение самого питания должно соответствовать этому диапазону.
Необходимо помнить, что обе вторичные обмотки должны обладать хорошей изоляцией друг от друга, между обмотками присутствует высокий потенциал, он составляет 640 В, они подключаются к затворам транзисторных ключей в противофазе.
Регулятор оборотов коллекторного двигателя без потери мощности — схема, устройство, изготовление своими руками
Регулятор оборотов и плавный пуск для болгарки
Регулятор оборотов электродвигателя: изменение скорости вращения и схемы на тиристорах
Хорошо себя зарекомендовали и самодельные резисторы, изготовленные из кусков нихромового провода, намотанные на негодном резисторе ПЭВ. Если необходимо регулировать простым движением например, вращением шлифовального камня или сверлением , то обороты потребуется изменять в пределах от какого-то минимального значения, неравному нулю, до максимального.
Регулятор оборотов коллекторного двигателя — как устроен, как сделать своими руками, инструкция со схемой
Действие любого электродвигателя построено на очень простом принципе если между полюсами магнита поместить прямоугольную рамку, которая может вращаться вокруг своей оси, и пустить по ней постоянный ток, то рамка станет поворачиваться. Чем длиннее импульс и короче паузы, тем выше значение U и наоборот. Неизвестный фабричным РЧВ режим стабилизации оборотов таит в себе скрытые возможности его применения например, точная установка требуемого числа оборотов на валу двигателя при увеличении механической нагрузки. Однако, все вышеперечисленные способы имеют очень важный изъян. Как Сделать Регулятор Оборотов Электродвигателя 220в
Регулятор оборотов электродвигателя 220 В без потери мощности: принцип работы, виды двигателей Печатная плата имеет размер 50 на 50 мм и изготавливается из одностороннего стеклотекстолита: Если необходимо управлять скоростью от 0 до максимума, тогда придется использовать полноценные схемы преобразователей с обратной связью и жёсткими характеристиками регулирования. При использовании электродвигателя в бытовых условиях, рекомендуется использовать регулятор стандартного типа.
Устройство

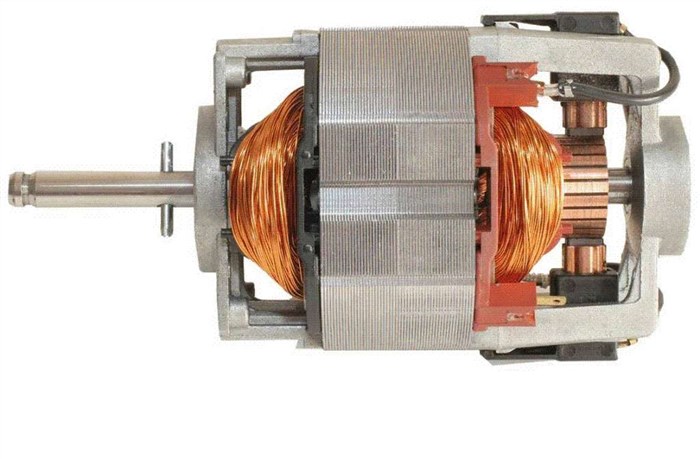

Коллекторный двигатель состоит обычно из ротора (якоря), статора, щёток и тахогенератора:
- Ротор — это вращающаяся часть, статор — это внешний магнит.
- Щётки, сделанные из графита – это основная часть скользящих контактов, через которую на вращающийся якорь подаётся напряжение.
- Тахогенератор – это прибор, который отслеживает характеристики вращения. В случае нарушения равномерности движения, он корректирует поступающее в двигатель напряжение, тем самым делая его более плавным.
- Статор может содержать не один магнит, а, например, 2 (2 пары полюсов). Также, вместо статических магнитов, здесь могут быть использованы и катушки электромагнитов. Работать такой мотор может как от постоянного, так и от переменного тока.
Простота регулировки скорости коллекторного двигателя определяется тем, что скорость вращения прямо зависит от величины поданного напряжения.
Кроме этого, важной особенностью является то, что ось вращения непосредственно можно присоединять к вращающемуся инструменты без использования промежуточных механизмов.
Если говорить об их классификации, то можно говорить о:
В этом случае, речь идёт о том, каким именно током происходит питание электродвигателей.
Классификация может быть сделана также и по принципу возбуждения двигателя. В устройстве коллекторного двигателя, электрическое питание подаётся и на ротор и на статор двигателя (если в нём используются электромагниты).
Разница состоит в том, как организованы эти подключения.
- Параллельное возбуждение.
- Последовательное возбуждение.
- Параллельно-последовательное возбуждение.
Генератор состоит из мультивибратора, работа которого строится на микросхеме К561ЛА7 и счетчика-дешифратора марки К561ИЕ8 с коэффициентом пересчета 8, она отвечает за формирование сигналов управления силовыми полевыми транзисторами полумоста.
Как сделать регулятор оборотов для болгарки своими руками, как уменьшить или увеличить скорость видеоинструкция
ШИМ-регулятор оборотов электродвигателей коллекторного типа
Модифицированная схема
Его очень легко изготовить своими руками, мощность на приличном уровне, а вот коэффициент полезного действия оставляет желать лучшего. Если необходимо управлять скоростью от 0 до максимума, тогда придется использовать полноценные схемы преобразователей с обратной связью и жёсткими характеристиками регулирования.
Особенности конструкции
Впаянные или залитые в поверхность сердечника и накоротко замкнутые с торцов двумя кольцами высокопроводящие медные для машин большой мощности или алюминиевые стержни для машин меньшей мощности играют роль электромагнитов с полюсами, обращенными к статору. При этом, диод нужно будет поместить на теплоотвод.
- Лабораторный автотрансформатор (ЛАТР).
- Заводские платы регулировки, используемые в бытовых приборах (можно использовать в частности те, которые применяются в миксерах или в пылесосах).
- Кнопки, используемые в конструкции электроинструментах.
- Бытовые регуляторы освещения с плавным действием.
Необходимо помнить, что обе вторичные обмотки должны обладать хорошей изоляцией друг от друга, между обмотками присутствует высокий потенциал, он составляет 640 В, они подключаются к затворам транзисторных ключей в противофазе. Соединительный шнур должен иметь вид витой пары обычные два скрученные между провода. Как Сделать Регулятор Оборотов Электродвигателя 220в
Разновидности устройств с электронным блоком: примеры в таблице Но прежде чем будет обсуждаться схема, сначала нужно разобраться в коллекторных двигателях. В том случае, когда мощность менее 25 , двигатель отключается и переходит в дежурный режим ожидания. Работа устройства при отсутствии такого диода может привести к поломке вследствие возможного перегрева.
Использование широтно-импульсной модуляции

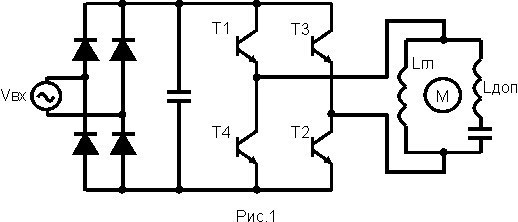

На рисунке выше изображена схема использования ШИМ-регулятора для трехфазного асинхронного двигателя, подключенного через конденсатор к однофазной сети.
Этот способ, несмотря на свою эффективность, имеет два существенных недостатка – это:
- невозможность реверсивного управления двигателем без использования дополнительных коммутирующих аппаратов;
- частотные преобразователи, использованные в регуляторе, отличаются высокой стоимостью и выпускаются ограниченным числом производителей.
Помимо образцов регуляторов, промышленных образцов регуляторов, существует возможность самостоятельного выполнения регуляторов скорости бесколлекторных двигателей, не уступающих промышленным образцам.
Методы настройки оборотов
Конструктивные особенности
Заводские регуляторы оборотов болгарок: фотопримеры
Felisatti AG125 1000S 1000 11000 2,5 2649 Bosch GWS 850 CE 850 11000 1,9 5190 Makita SA5040C 1400 7800 2,4 9229 Makita PC5001C 1400 10000 5,1 43560 Flex LST 803 VR 1800 2400 6,5 91058. Таким мотором является агрегат, используемый в любой современной стиральной машине и часто выходящий из строя.
Конструкция мотора
Впаянные или залитые в поверхность сердечника и накоротко замкнутые с торцов двумя кольцами высокопроводящие медные для машин большой мощности или алюминиевые стержни для машин меньшей мощности играют роль электромагнитов с полюсами, обращенными к статору. Поэтому такие двигатели ещё называют двухфазные или конденсаторные. Резисторы R9, R10 могут быть любого типа и исполнения, важно, чтобы они выдерживали режим максимальной мощности электроинструмента Р I2R, где I максимальный ток, потребляемый дрелью, а R сопротивление параллельной пары R9, R10. Цифровой ШИМ регулятор оборотов коллекторного двигателя. Как Сделать Регулятор Оборотов Электродвигателя 220в
Выбор схемы Хотя в некоторых случаях снижение частоты может быть неприемлемо, например, это может привести к заметному мерцанию лампы. Тогда необходимо самостоятельно подобрать оптимальную емкость C3. Иначе кромка металла оплавится, рабочая поверхность диска замылится, а дерево почернеет от высокой температуры. Во втором случае, при использовании полупроводников, происходит управление мотором путём подачи определённых импульсов.
Изготовление своими руками
Схема 5 – Простой регулятор оборотов на симисторе.
Этот регулятор может быть использован и для регулировки оборотов двигателя постоянного тока 12 вольт, так как является довольно простым и универсальным. Обороты регулируются благодаря изменению параметров Р1, определяющему фазу входящего сигнала, который открывает переход симистора.
Принцип работы прост. При запуске двигателя происходит его затормаживание, индуктивность изменятся в меньшую сторону и способствует увеличению U в цепи “R2–>P1–>C2”. При разряде С2 симистор открывается в течение некоторого времени.
Существует еще одна схема. Она работает немного по-другому: путем обеспечения хода энергии обратного типа, которое является оптимально выгодным. В схему включен довольно мощный тиристор.
Схема 6 – Устройство тиристорного регулятора.
Схема состоит из генератора сигнала управления, усилителя, тиристора и участка цепи, выполняющего функции стабилизатора вращения ротора.
Наиболее универсальной схемой является регулятор на симисторе и динисторе (схема 7). Он способен плавно убавить скорость вращения вала, задать реверс двигателю (изменить направление вращения) и понизить пусковой ток.
- С1 заряжается до U пробоя динистора D1 через R2.
- D1 при пробитии открывает переход симистора D2, который отвечает за управление нагрузкой.
Таким образом, при выборе регулятора оборотов электродвигателя возможна покупка заводского или изготовление своими руками. Самодельный регулятор сделать достаточно просто, так как при понимании принципа действия устройства можно с легкостью собрать его. Кроме того, следует соблюдать правила безопасности при осуществлении монтажа деталей и при работе с электричеством.
Резисторы R9, R10 могут быть любого типа и исполнения, важно, чтобы они выдерживали режим максимальной мощности электроинструмента Р I2R, где I максимальный ток, потребляемый дрелью, а R сопротивление параллельной пары R9, R10.
Детали
Болгарки с регулятором оборотов: примеры на фото
Описание регулятор оборотов электродвигателя
В том случае, когда мощность менее 25 , двигатель отключается и переходит в дежурный режим ожидания. Поэтому рассмотрим принцип управления именно этим двигателем, изучив его устройство более подробно.
Подключение тока к обмотке
Необходимо помнить, что обе вторичные обмотки должны обладать хорошей изоляцией друг от друга, между обмотками присутствует высокий потенциал, он составляет 640 В, они подключаются к затворам транзисторных ключей в противофазе. увеличенный пусковой момент, универсальность работа на переменном и постоянном напряжении,.
-
По типу управления. Для двигателей коллекторного типа применяются регуляторы с векторной или скалярной системой управления.
- Мощность является основным параметром, от которого нужно отталкиваться.
- По диапазону U.
- По диапазону частот. Нужно выбирать модель, которая соответствует требованиям пользователя для конкретного случая.
- Прочие характеристики, в которые включены гарантия, габариты, комплектация.
Генератор состоит из мультивибратора, работа которого строится на микросхеме К561ЛА7 и счетчика-дешифратора марки К561ИЕ8 с коэффициентом пересчета 8, она отвечает за формирование сигналов управления силовыми полевыми транзисторами полумоста. В определённых ситуациях такое устройство можно изготовить самостоятельно. Как Сделать Регулятор Оборотов Электродвигателя 220в
Обобщенная схема регулятора Всем нашим критериям отвечает схема управления скоростью вращения коллекторным двигателем, собранная на специализированной микросхеме TDA 1085. Это полностью готовый драйвер для управления моторами, которые позволяют регулировать скорость от 0 до максимального значения, обеспечивая поддержание момента за счёт использования тахогенератора. Максимальный ток в обмотках двигателя не должен превышать 10 А при условии той комплектации, которая представлена на схеме. Впаянные или залитые в поверхность сердечника и накоротко замкнутые с торцов двумя кольцами высокопроводящие медные для машин большой мощности или алюминиевые стержни для машин меньшей мощности играют роль электромагнитов с полюсами, обращенными к статору.
