В основном кондуктор имеет такие элементы:

  • Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
  • Направляющие втулки. Через них проходит сверло.
  • Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.

Для начала проектирования собственного кондуктора необходимо правильно выбрать уголок. Лучше делать не равнополочный уголок, поскольку у него будет намного больше возможностей, а толщину полки выбирать максимальной.

Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.

Для крепления приспособления могут быть использованы несколько вариантов:

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Если толщина отверстия будет больше указанной конфирмат будет плохо держать детали, если меньше он своей толщиной может разорвать ДСП. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Чем пилить ДСП: описание инструментов, чем резать нельзя, этапы работы

  • Кондуктор для шкантов со струбцинным креплением с множеством функций. Основой такой конструкции является уголок из толстого алюминия. Так как приспособление довольно длинное, посередине есть дополнительное крепление. При поворачивании уголка на девяносто градусов хорошо помогает увеличенная толщина приспособления. Втулки на конструкции располагаются на расстоянии наиболее часто использованному для конфирматов и шкантов при производстве мебели.
  • Двухползунковый кондуктор, который применяется для проделки отверстия в двух скреплённых между собой деталях. Конструкция состоит из двух планок, которые соединяются крепежом. Имеет несколько отверстий, благодаря чему можно устанавливать приспособления на различной ширине.

Сфера использования

При сверлении отверстий при помощи такой конструкции сам процесс происходит быстро и просто. Крепёж позволяет делать работу на любом удалении от края плиты, а также независимо от её ширины.

Мебельное производство — не единственная сфера применения таких приспособлений. Зачастую они могут использоваться для проделки отверстий в трубах и других деталях округлой формы. Специальные устройства позволяют сделать качественные отверстия даже в самых маленьких трубках.

Принцип их работы и габариты могут быть разные. Некоторое узкопрофильные модели лучше купить, чем производить самостоятельно. Но, с другой стороны, цена подобных устройств не маленькая, поэтому это является недостатком, если сравнивать с самодельными моделями.

Обработка деревянных деталей

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

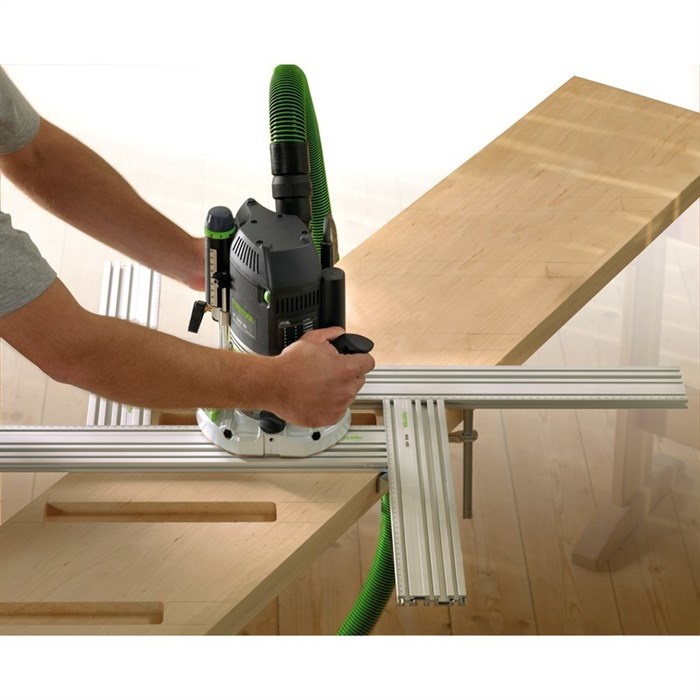

Виды фрезерных станков

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
обеспечить устойчивое положение ДСП полотно не должно вибрировать, а при окончании пропила разламываться под собственным весом;. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Как работать ручным фрезером по дереву: выборка паза и нарезка шипов, изготовление мебели

  • прикрепить шаблон к заготовке, применяя тонкие гвоздики;
  • установить и зафиксировать глубину погружения фрезы в древесину;
  • установить копировальную втулку на фрезерный механизм;
  • фрезерную машинку, прижимая к шаблону, вести по его контуру.

Самодельный фрезерный стол

Столешница сделана из двух кусков ДСП, остались от изготовления кухни, скрепил между собой на саморезы, торцы оклеил рейкой из ясеня.

Далее выпилил окно для фрезера, профрезеровал для пластины четверть, и пазы для направляющих профилей(один длинный для перпендикулярного пора, и два коротких для параллельного).

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

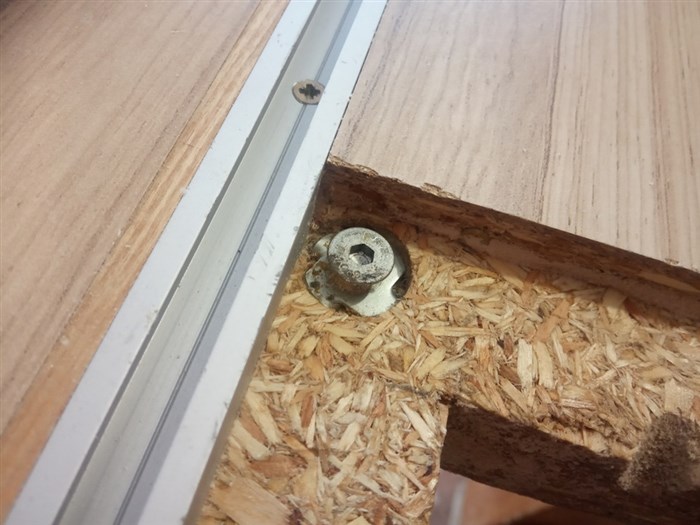

Далее забил зыбивные гайки, в них вкручиваются винты с плоскими шляпками под шестигранник, для регулировки пластины относительно столешницы.

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

Что лучше: теплый пол или батареи?
Теплый полБатареи

Все открытые поверхности ДСП после пиления и фрезеровки пропитал несколько раз лаком НЦ, чтобы не разбухала.

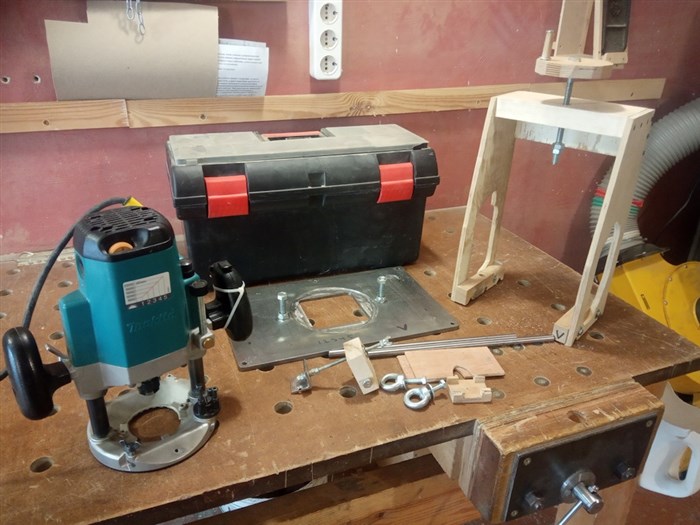

Далее на фото мой фрезерный скарб, справа — лифт для подъёма фрезы, когда фрезер вверх тормашками. Делал ещё для первого столика, временный вариант, да так и живет, и кочует от столика к столику. Устривает, менять не хочется.

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

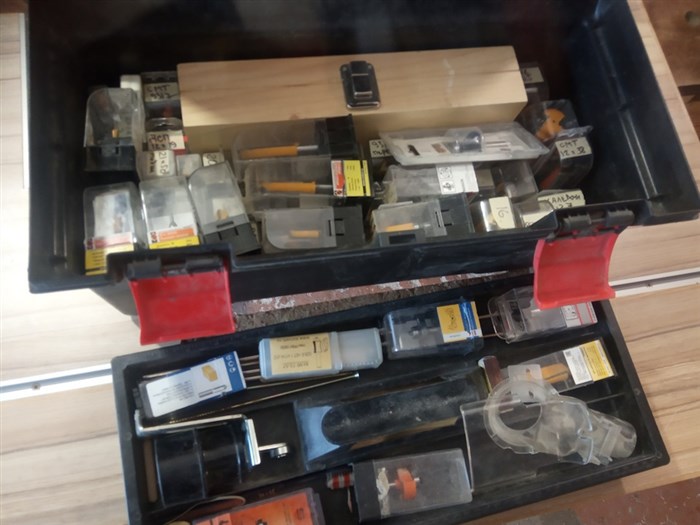

В чумадане — фрезы. В основном "энкор корвет", зело рекомендую.

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

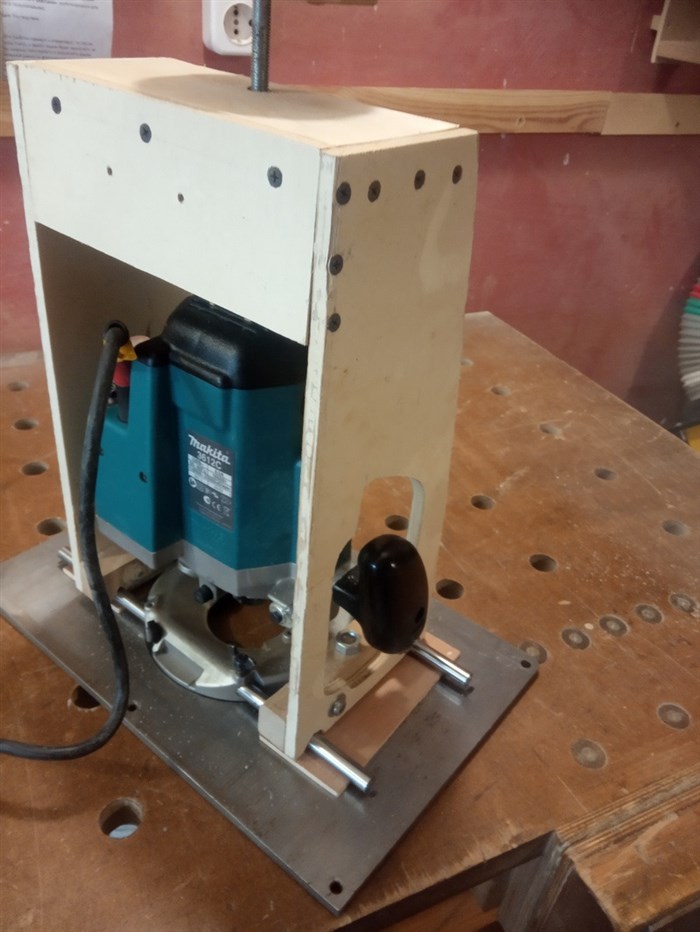

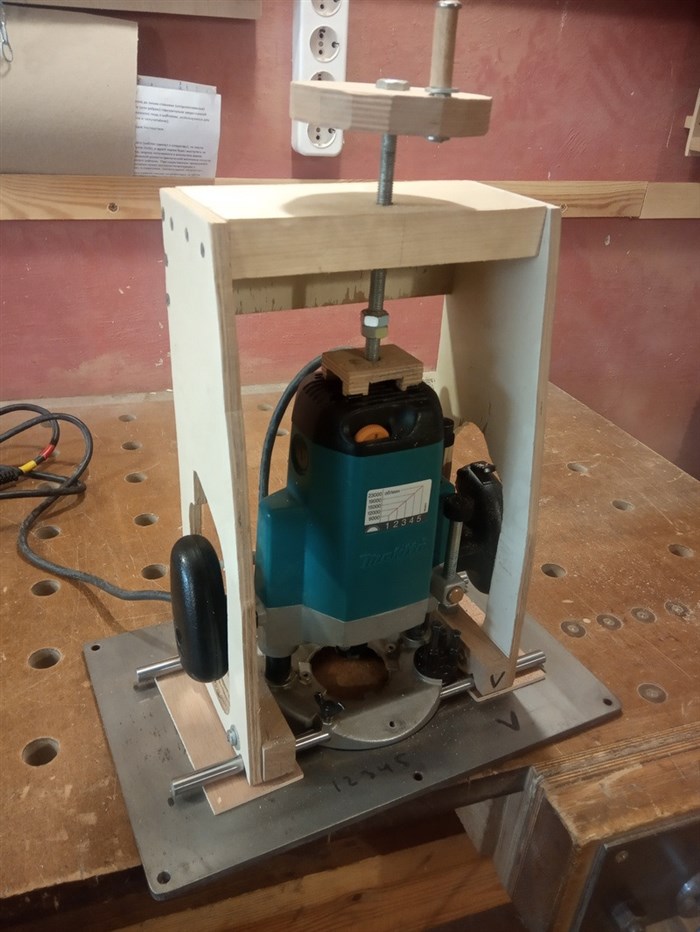

Вот эти причиндалы нужны для перевода фрезера из "походного" положения в "боевое".

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

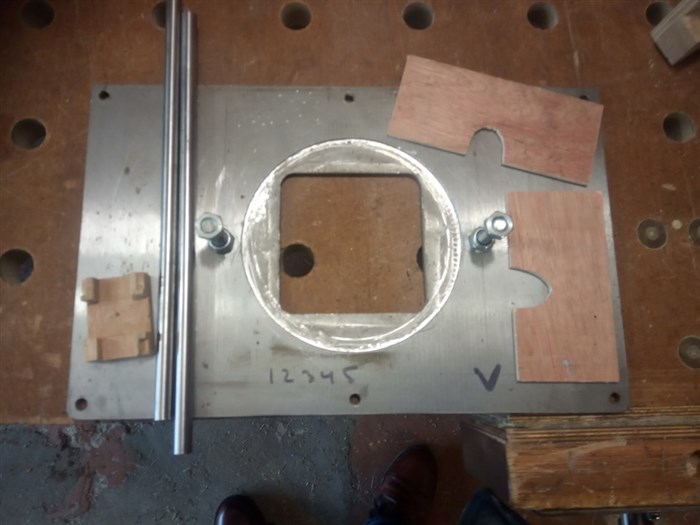

Без двух фанерных проставок(на пластине лежат справа) усилие прижима такое, что пластину(сталь 8 мм) изгибает дугой. Время перевода "в стол" около 5 минут.

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

Для уменьшения зазора между рабочей поверхностью и фрезой выпилил из оргстекла(толщина 6 мм) вставок, и просверлил в них отверстия разного диаметра под размеры имеющихся фрез.

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

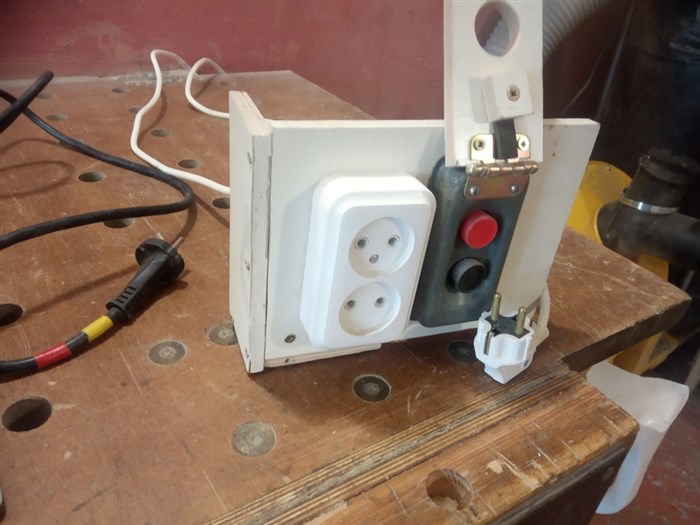

Когда фрезер ставится в стол то приходится фиксировать на моем фрезере(Makita 3612C) кнопку. Фиксирую обычно малярным скотчем. Чтобы было удобно включать-выключать сделал(не доделал до товарного вида) выносной пульт включения фрезера, на основе кнопочного пульта и пускателя на 220-вольтовой катушке.

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

Можно закрепить в любом месте. Но честно говоря как-то работать с ним не очень комфортно, поэтому вот уже второй год включаю фрезер вилкой в розетку.

После смастерил параллельный упор, без него стол не функционален.

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Прежде чем резать ДСП электролобзиком, на него желательно установить биметаллическую пилку для ламината с заостренными внутрь зубцами. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Сверление отверстий в ДСП (под конфирматы)

Рекомендации специалистов

Как Сделать Паз В ДСП Из Подручных Инструментов • Опасные факторы

Если инструмент имеет патрубок для подключения пылесоса, обязательно стоит воспользоваться возможностью удалять из зоны резка отходы, так улучшается видимость разметки, проще соблюдать правильность пропила.

Когда неважно качество кромки или она не будет подвергаться оклейке, проще всего воспользоваться для резки обычной ножовкой с мелкими зубьями, это сэкономит средства на приобретении электроинструмента и расходных частей.

Угол наклона режущего полотна ручной ножовки следует выдерживать примерно 35°.

Подошва-опора электролобзика или циркулярной пилы должны быть ровными и при резке плотно прилегать в ДСП.

При пилении ламинированного ДСП паркеткой, если позволяет конструкция инструмента, сначала проводят пропил на глубину 2–3 мм, а на всю глубину пилят во втором проходе инструмента.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Форматно-раскроечные станки с ЧПУ работают в полуавтоматическом режиме, исключая ошибки оператора, что позволяет получать готовые детали с размерами точными до 1 мм. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Кондуктор: как сделать приспособление для сверления отверстий в мебели с помощью дрели

  • обеспечить устойчивое положение ДСП – полотно не должно вибрировать, а при окончании пропила разламываться под собственным весом;
  • использовать направляющую шину, жёстко закреплённую струбцинами;
  • выбирать ножовку или сменные пилки с наименьшим размером зубьев;
  • проводить пиление с минимальным нажимом;
  • пользоваться наиболее подходящим инструментом.

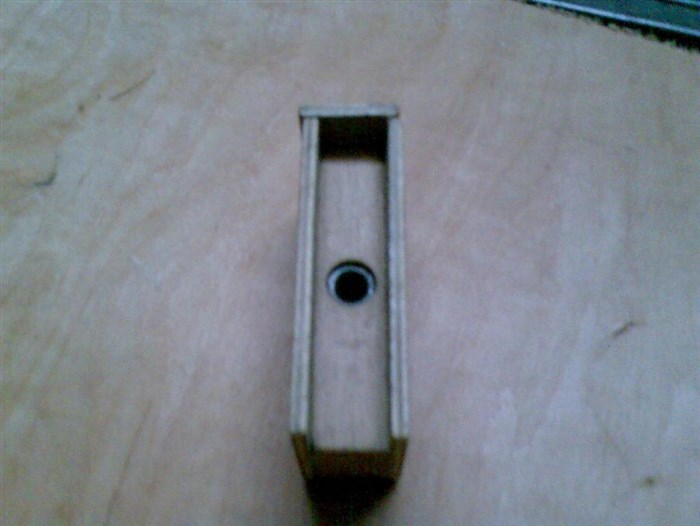

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

Шаблон для сверления

Кондуктор для сверления

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Самодельный фрезерный стол — DRIVE2

Лобзиком

Прежде чем резать ДСП электролобзиком, на него желательно установить биметаллическую пилку для ламината с заостренными внутрь зубцами. Она даёт самый чистый срез.

Лобзиком можно резать даже сложные радиусные детали, но избежать при этом образования сколов трудно. Однако есть несколько хитростей, которые помогут справиться с этой проблемой.

Приклеенный на линию реза скотч будет удерживать ламинированный слой при обратном движении пилки.

С двух сторон от разметки нужно прорезать острым ножом ламинат, чтобы между этими насечками получилось расстояние чуть больше толщины пилки. Тогда сколы будут обрываться по этим линиям и не пойдут дальше.

Все способы распила лобзиком ДСП, фанеры, ламината без сколов показаны в видео:

Если изготовить упор и вести лобзик по нему, срез получится ещё чище.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Если инструмент имеет патрубок для подключения пылесоса , обязательно стоит воспользоваться возможностью удалять из зоны резка отходы, так улучшается видимость разметки, проще соблюдать правильность пропила. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Как и чем пилить ДСП ровно и без сколов Сергей Максимов, блог Малоэтажная Страна

  • делаем разметку;
  • острым ножом прорезаем по ней декоративный ламинированный слой, используя линейку или правило;
  • приклеиваем поверх малярный скотч и переносим разметку на него;
  • распиливаем заготовку плавными движениями, удерживая полотно под углом около 30 градусов к поверхности;
  • снимаем скотч и обрабатываем дефекты сначала напильником, затем начисто мелкозернистой наждачкой, двигаясь от краев среза внутрь.
