Как Сделать Отверстия В ЛДСП Под Шканты Алматы • Система присадки 32

Присадка мебельных деталей — все о присадках

Внутренние вырезы имеют скругления прямых углов. Радиус скругления зависит от диаметра инструмента, выбранного для выполнения данной операции (R=8-10мм).

Фрезеровка внутреннего замкнутого выреза
в детали может быть выполнена только в том случае, если ширина материала между внешним контуром заготовки и контуром фрезерования по всему периметру составляет не менее 80мм.

Индивидуальная присадка – сверление глухих и сквозных отверстий в мебельных деталях, по подробным разметочным чертежам заказчика на каждую конкретную деталь, с указанием точных размеров разметки и обозначением всех требуемых отверстий. Она обеспечивает точное выполнение отверстий в мебельных деталях, в соответствии с разметочными эскизами.

Размер детали для выполнения присадки. Стандарт производства.

  • В случае отклонения от min и max размеров возможность изготовления присадки подлежит согласованию.
  • Так же, в случае отклонения от min и max размеров, при положительном согласовании к общей стоимости прибавляется стоимость возможных дополнительных работ.
Тип отверстия Расположение присадки относительно плиты
Присадка по пласти, мм. Присадка в торец, мм.
D, мм. Max глубина D, мм. Max глубина
Сквозное 5, 8, 10 55 max нет нет
Глухое Наколка (разметка)
Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Мебельные станки и мебельная фурнитура соответственно устроены так, что расстояние между отверстиями расположенными на одной прямой ДЕЛИТСЯ на 32 мм. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Сделай себе кондуктор для сверления отверстий и собирай свою мебель

  • В случае отклонения от стандартных размеров возможность изготовления присадки подлежит согласованию.
  • Так же, в случае отклонения, при положительном согласовании, к общей стоимости прибавляется стоимость возможных дополнительных работ, а также стоимость свёрл.

Фрезеровка ЛДСП

  • Паз под установку задней стенки из HDF/MDF 3: ширина 3 мм., глубиной 8 мм. Выполняется в двух вариантах отступа от края детали : 12 мм. и 16 мм. Паз выполняется в автоматическом режиме в процессе кромкооблицовки.
  • 2,2 мм. шириной под Г и Т-образный алюминиевый профиль
  • 2,5 мм. шириной под кант ПВХ
  • Пазы для установки скрытого регулируемого менсолодержателя в толстой плите.

Простой мебельный кондуктор для сверления отверстий при сборке мебели из металла. Подробности в видео материале

Назначение — получение проходов в толстых заготовках, строго под углом 90°. Представляет собой набор втулок в едином корпусе, или кронштейн со сменными рабочими насадками.

Установив приспособление над точкой сверления, можно начинать работу без предварительного накернивания. Сверло точно попадает в центр втулки и не отклоняется от оси.

Важно! Единственная проблема — инструмент необходимо удерживать на заготовке, особенно в начале работы. Иначе от вибрации он может сместиться.

Такой кондуктор для сверления можно сделать своими руками. Используется толстый текстолит или твердое дерево. Идеальный вариант — применение втулок от экструдера для протяжки проволоки. Изношенные втулки можно найти на заводе.
Насадки для экструдера выполнены из легированной стали, с добавлением победита. Срок службы практически неисчерпаем.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Такой тип сверления не очень распространен, однако есть способы крепления изделий между собой, когда без этой технологии не обойтись. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Применение кондукторов «Черон». Соединение конфирматом и шкантом

  • 1 Кондуктор для перпендикулярного сверления отверстий
  • 2 Кондуктор для цилиндрических заготовок или труб
  • 3 Отдельного описания заслуживают мебельные кондукторы для сверления отверстий
    • 3.1 Кондуктор для отверстий под углом

    Как Сделать Отверстия В ЛДСП Под Шканты Алматы

    24.05.2018

    Схема установки конфирмата.

    Схема установки конфирмата.
    Диаметр глухого отверстия = 4,5-5,5 мм. Диаметр сквозного отверстия = 7-8 мм. Для шляпки рекомендуется выполнять небольшое зенкование.

    У МК-01 упор имеет высоту 30-16=14 мм, он не будет доставлять неудобств при работе с материалом толщиной от 15 мм.

    Ширина кондуктор Черон МК-01.

    Ширина кондуктора МК-01 равна 16 мм, это говорит о его первоочередном предназначении – обработке 16-миллиметровой плиты.

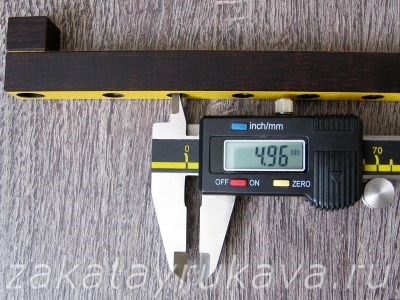

    Измерение диаметров отверстий кондуктора Черон МК-01 штангенциркулем.

    Диаметр направляющих отверстий у МК-01 равен точно 5 мм.

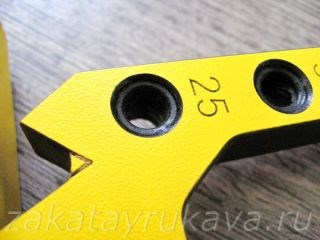

    Кондуктор Черон МК-14 близко.

    Первое от упора отверстие у обоих кондукторов находится на расстоянии 25 мм, второе – 50 мм. Часто нужного отверстия на 37-миллиметровом расстоянии, к сожалению, нет.

    Ширина рабочей части кондуктора Черон МК-14.

    Ширина кондуктора МК-14 на одну-две десятых миллиметра больше номинальной толщины обрабатываемого им материала.

    Что лучше: теплый пол или батареи?
    Теплый полБатареи

    Измерение диаметров отверстий кондуктора Черон МК-14 штангенциркулем.

    Диаметр направляющих отверстий у МК-14 равен точно 7 мм.

    Упоры для кондукторов Черон.

    Упоры Черон УС-26 и УС-23 для кондукторов МК-14 и МК-01 соответственно.

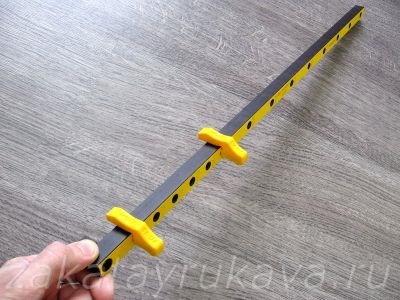

    Два упора на кондукторе Черон МК-01.

    Присадка ДСП и ЛДСП, сверление отверстий
    Если вы не изготавливаете мебель с использованием стандартных панелей, нужен универсальный инструмент. Его также можно сделать своими руками, причем материалы буквально валяются под ногами.
    Стребиж Виктор Федорович, ведущий мастер строительных работ
    Мнение эксперта
    Стребиж Виктор Федорович, ведущий мастер строительных работ
    Задать вопрос эксперту
    Мебельные станки и мебельная фурнитура соответственно устроены так, что расстояние между отверстиями расположенными на одной прямой ДЕЛИТСЯ на 32 мм. Если же вы хотите что-то уточнить, обращайтесь ко мне!

    Мастеру на заметку: как сделать кондуктор для сверления отверстий – Самоделкино – 6 октября – 43852922047 – Медиаплатформа МирТесен

    Шкантовое соединения секреты и хитрости

    Шкантовое соединение, то есть, соединение деталей на шкант — это, наверное, самое простое столярное соединение. Но и в нем не обходится без некоторых нюансов и хитростей. Как точно спозиционировать заготовки, каким должен быть сам шкант, диаметры сверл и пр…

    Обо всем этом нас рассказал Дач Шульц, за что ему большое спасибо.

    prisadka4

    Итак, начнем сам урок. Оптимальным вариантом для сверления отверстий под шканты (для другой фурнитуры его тоже удобно использовать) — этол присадочный станочек. Который несложно изготовить своими руками из двигателя для стиральной машинки, патрона от дрели и фанеры.

    Высота сверла настраивается точно по центру заготовки. После настройки проводим пробное сверление, результаты которого желательно проконтролировать штангенциркулем.

    Диаметр присаживаемого шканта 8,1 мм

    shkant000

    Выставляем направляющую. В данном примере от центра сверла откладывается 20 мм.

    Для сверления в торец используется сверло диаметром 8,2 мм

    shkant0002

    Карандашом отмечаем кончик сверла на параллельном упоре (от этой отметки можно отталкиваться для определения глубины сверления)

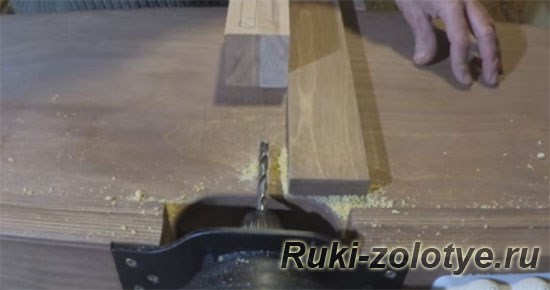

    Сверлим первое отверстие, потом переворачиваем заготовку и сверлим второе.

    shkant5-1

    Для того, чтобы заготовка не «гуляла» вперед-назад желательно использовать упор (вот такой брусочек, например)

    shkant2

    Засверливаем пару отверстий, переворачивая заготовку,

    shkant3

    после чего переставляем упор, проверяем расстояния и сверлим оставшуюся пару отверстий в пласти.

    shkant4

    Отходим от присадочника с заготовками. Возможные заусенцы убираем шлифовальным брусочком.

    Ватной палочкой, обмакнутой в клей (ПВА, например) промазываем стенки и дно отверстия.

    Стребиж Виктор Федорович, ведущий мастер строительных работ
    Мнение эксперта
    Стребиж Виктор Федорович, ведущий мастер строительных работ
    Задать вопрос эксперту
    Для полок с эксцентриками одинаковое расстояние от переднего и заднего краев полок до центра соответственно переднего и заднего эксцентрика. Если же вы хотите что-то уточнить, обращайтесь ко мне!

    Как собрать на шкант

    Процесс изготовления кондуктора

    Для изготовления самодельного приспособления можно использовать деревянный брус или фанеру. В данном случае у нас будет фанера.

    Необходимо отпилить заготовки необходимого размера, после чего склеить их вместе до нужной толщины.

    Получилось две части кондуктора. В одной из них нужно просверлить посадочные места под подшипники.

    Потом в обеих заготовках на циркулярной пиле делаем пазы. Они нужны для того, чтобы можно было соединить обе части между собой.

    Обратите внимание: в одной из деталей пазы делаем продольными (с одной из сторон), а в другой — только на торце. Именно в торцевые пазы вклеиваем плоские деревянные шканты.

    Также в торце второй заготовки надо будет просверлить отверстие, и установить мебельную гайку.

    В первой заготовке надо выпилить сквозной паз под барашковый болт. Обрабатываем его с помощью напильника или рашпиля.

    На следующем этапе в подготовленные посадочные места устанавливаем подшипники. Через эти направляющие при помощи сверла просверливаем сквозные отверстия.

    В завершении останется только соединить обе части кондуктора вместе. Барашковым болтом фиксируем подвижную часть в нужном положении.

    Стребиж Виктор Федорович, ведущий мастер строительных работ
    Мнение эксперта
    Стребиж Виктор Федорович, ведущий мастер строительных работ
    Задать вопрос эксперту
    Любые приспособления, с помощью которых можно стандартизировать разметку, или сверление отверстий, на порядок повышают качество работ. Если же вы хотите что-то уточнить, обращайтесь ко мне!

    Сверло для мебельных петель: что это такое и как правильно им пользоваться

    Как правильно вырезать отверстие для петли

    Для работы понадобится дрель или шуруповерт, а также несколько дополнительных приспособлений:

    Как правильно просверлить отверстие под мебельную петлю:

    Чтобы не просверлить деталь насквозь, можно использовать специальный ограничитель. Шток крепится непосредственно на инструмент или на сверло.

    сколько петель

    Вначале вы должны решить, сколько петель вы будете устанавливать и их точное место расположение.

    Устройство поможет соблюсти пропорции при сверлении, но об аккуратности все равно забывать не стоит. Ограничители пригодятся в работе начинающему домашнему мастеры.

    Мебельные петли, прикрепляемые после обработки основы таким инструментом, «садятся» ровно и надежно.

    Совет. Чтобы конструкция работала исправно, чаша должна целиком входить в отверстие, но не упираться в плиту.

    Опытные мастера рекомендуют новичкам потренироваться на остатках материала. Обычно для мебели используют листы толщиной 16 мм, что меньше размера сверла.

    вкручивания петель

    Проконсультируйтесь с мастером относительно правильного вкручивания петель.

    Поэтому перед работой необходимо научиться регулировать глубину вхождения инструмента.

    Совет. Чтобы сократить время работы, можно немного изменять угол наклона инструмента. Тогда получится удалить излишки материала из детали быстрее, и сверло не будет перегреваться.

    Сверло Форстнера – недорогой инструмент, лучше приобрести его перед началом сборки мебели. Но если специального приспособления не оказалось под рукой, заменить его можно перовым сверлом по дереву.

    фрезерующие элементы

    Выбирать фрезерующие элементы следует в специализированных магазинах.

    Некоторые мастера рекомендуют сточить центральный шип, оставив 1,5 мм для сцепки с деревом. Также необходимо сточить режущие кромки горизонтально, оставив по краям шипы в 1 мм.

    шкаф прослужил

    Для того чтобы шкаф прослужил долго, нужно отрегулировать петли на дверях по всем направлениям сразу.

    Другие мастера советуют пользоваться обычным перовым сверлом (без модернизации), а затем обработать отверстие стамеской.

    Стребиж Виктор Федорович, ведущий мастер строительных работ
    Мнение эксперта
    Стребиж Виктор Федорович, ведущий мастер строительных работ
    Задать вопрос эксперту
    Видимо это потому, что либо авторы этих программ на уроки черчения не ходили, либо большинство пользуется не настроенной взломанной версией. Если же вы хотите что-то уточнить, обращайтесь ко мне!

    Кондуктор для цилиндрических заготовок или труб
