Как использовать эксцентриковые стяжки (“минификсы”)

Конечно, стяжки можно использовать везде, где вам это покажется удобным и логичным. Ваш проект – ваши правила, но есть общепринятые узлы, в которых минификсы устанавливают практически все:

  • Фасады ящиков (видимые снаружи крепления здесь недопустимы);
  • Полки между двумя стойками (можно и на шканты, но минификс надежнее и придает дополнительную жесткость всей конструкции);
  • Задние стенки шкафов;
  • Столешницы (от письменного стола до кухонного гарнитура);
  • Крышка и дно (шкафы, тумбы, комоды и т.д.);
  • Крепеж встроенной мебели (там, где нельзя закрытить евровинт, например, со стороны стены);

Вообще, минификсы – это про Г-образные и Т-образные соединения. Спасают в двух основных случаях – визуальный фактор (минификсы – скрытый крепеж) и технический – когда вкрутить евровинт невозможно из за отсутствия места под него.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
После ремонта, примыкающие к стенам полки, а также перегородки и боковины, выставленные в распор от пола до потолка, скорее всего надо будет перезаказывать. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Мебельные стяжки: виды и размеры крепления, как соединить дсп между собой

  • Шток. вкручивается в пласть детали, которую нужно будет “притянуть” к торцу другой детали.
  • Эксцентрик – главный герой минификса – вставляется в специально подготовленное глухое отверстие, цепляется за шток и при закручивании – “затягивает” в себя шток.
  • Декоративная заглушка. Просто для красоты.

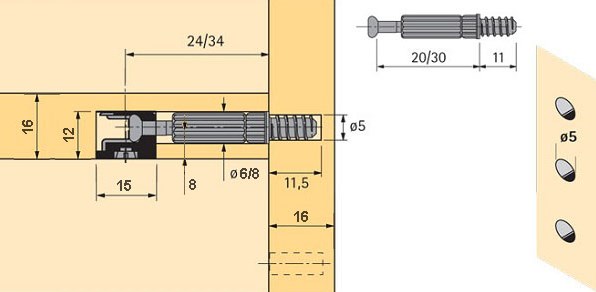

Как рассчитать и выполнить присадку (все отверстия) под минификсы?

Чтобы использовать эксцентриковые стяжки, нужно повозиться с подготовкой отверстий. В общей сложности их полчается три:

  1. Отверстие 5*12 мм в пласти. Отверстие глухое, глубина может быть больше, в зависимости от толщины материала и длины штока.
  2. Отверстие 8*24 мм (может быть 34, зависит от конкретных стяжек) в торце. Сюда будет вставляться другая стороны штока, которая уже и будет затягиваться эксцентриком.
  3. Отверстие 15*12,7 мм в пласти. В это отверстие и будет вставляться сам эксцентрик. Это отверстие лучше выполнять фрезой и очень точно, чтобы стягивалось все ровно и без зазоров. Фрезеруется такое отверстие на расстоянии глубины штока (без резьбы) – обычно 24 или 34 мм.

Как Сделать Отверстие В ЛДСП Под Эксцентрик • Сфера применения

Основная сложность выполнения всех отверстий под минификс заключается в точности размеров и ровности фрезеровки. Эксцентрик должен быть установлен точно параллельно пласти, без перекосов, а отверстия под шток в обеих деталях должны быть соосны, тогда шток не будет перекошен и будет идеально стягивать детали.

Как крепить эксцентриковую стяжку?

Как Сделать Отверстие В ЛДСП Под Эксцентрик • Сфера применения

Что лучше: теплый пол или батареи?
Теплый полБатареи

Крепление эксцентриковой стяжки производиться с помощью сверла, фрезы, линейки, шуруповерта, шила и карандаша. В деталях, которые предназначаются для соединения, делаются три отверстия.

Все эти отверстия должны иметь разные размеры. Далее необходимо сделать отверстие на 5 миллиметров. С этой целью используется сверло.

В другой детали делается также два отверстия. С этой целью используется фреза. Толщина отверстия должна полностью соответствовать толщине эксцентрика. Это обеспечит его максимально точное вхождение. В торце детали с помощью сверла необходимо сделать еще одно отверстие.

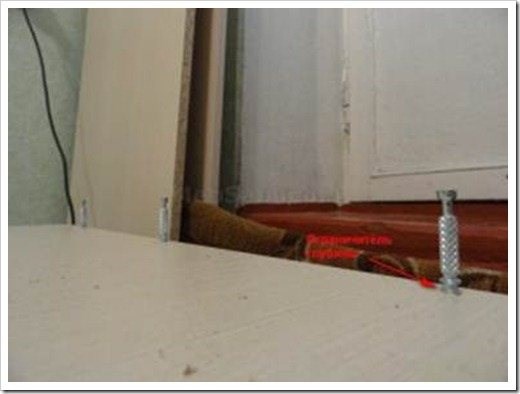

На последнем этапе необходимо вкрутить шток эксцентрика. На данное приспособление насаживается вторая деталь. С помощью минификса данная конструкция зажимается.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Как открутить эксцентрик в мебели?

  • Способность переносить серьезные нагрузки. Крепление отличается высоким уровнем надежности. Оно переносит многократные сборки/разборки конструкций без ухудшения качества;
  • Длительный период эксплуатации;
  • Увеличение жесткости собираемой мебели.
  • Простая установка мебельного эксцентрика. Практически каждый человек без опыта и строительных навыков сможет самостоятельно выполнить монтаж. Данная работа не займет много времени. Для ее выполнения достаточно обыкновенной отвертки (при условии, что отверстия в мебели уже проделаны).

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых, мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Винтовая

Крепеж используют при соединении двух толстых деталей. Метиз состоит из металлического или пластикового цилиндра, поперек которого идет отверстие. В верхней части – штифт со шляпкой. Резьба выточена по всей длине, что обеспечивает надежное прикручивание. У конструкции высокая устойчивость к поперечным нагрузкам.

При монтаже в поверхности торцов деталей просверливают 2 отверстия. В первое вставляют цилиндр, совмещая дыры на всех элементах. Шуруп продевают сквозь паз на другой панели. При расшатывании конструкции крепеж можно легко подтянуть. Шляпка видна, поэтому прикрывают заглушками.

Винтовая стяжка идеально подходит для соединения деталей стульев. Метод позволяет многократно разбирать и собирать предметы интерьера, не повреждая компонентов. Единственный недостаток технологии – монтаж проводят профессионалы специальным оборудованием. Без навыка человеку сложно точно сопоставить дыры для крепежей. При ошибке цилиндр трудно вытянуть из паза.

Как использовать эксцентриковые стяжки ( минификсы ) - Блог - Все для изготовления мебели - Партнер центр
Чтобы использовать эксцентриковые стяжки, нужно повозиться с подготовкой отверстий. В общей сложности их полчается три:
Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Эксцентрик – главный герой минификса – вставляется в специально подготовленное глухое отверстие, цепляется за шток и при закручивании – затягивает в себя шток. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Как вытащить эксцентрик из мебели?

  • Увеличение надежности. После разборки предмет интерьера не теряет прочности.
  • Конструктивные особенности. Под каждую деталь или вид мебели применяют отдельный элемент. Часто использование обычного крепежа невозможно.
  • Эстетика. Стяжка делает соединение практически незаметным. Конструкции выглядит красивой, завершенной.

Видео описание

Если предмет интерьера состоит из нескольких частей, тогда необходима стяжка для столешницы. Крепеж используют для жесткого крепления. Деталь состыковывает конструкцию таким образом, что отдельные компоненты не разъезжаются по горизонтали. Модель идеально подходит для кухонной мебели. По типу стягивания различают 3 типа:

  • Гаечные. Стальной длинный стержень дополняют шайбы с обоих боков.
  • Редукторные с цилиндром. Состоят из бочонка и шпильки с двухсторонней резьбой.
  • QUICK. У конструкций есть стяжка с саморезом и ответная деталь.

Парные крепежи монтируют в готовые отверстия. Дыры делают при помощи сверла Форстнера, создают стамеской паз. Соединительную деталь кладут в свободные участки, аккуратно прикручивают гайки ключом.

Как вытащить эксцентрик из мебели

Спасибо! Очень помогло. Точно так же перепутал эксцентрики. И тоже мебель от Шатуры. Надо бы им как то помечать разные эксцентрики.

Отличный совет, спасибо! Добавлю для определения размера – у разных эксцентриков один и тот же саморез закручивается ( или вставляется) на разную глубину

Эксцентриковая стяжка

Минификс – что это такое

Выкручиваем обломанную резьбу из крана

Профессиональный замер кухни перед заказом мебели

Как заменить ролики в душевой кабине.

КАК ОБРАБОТАТЬ КРОМКУ ПВХ 2 ММ РУЧНЫМ ФРЕЗЕРОМ

Как вытащить ящик с телескопическими направляющими

Установка минификса, подробная инструкция

Как установить мебельные эксцентрики

Мебель из массива. Шесть советов

Ось или эксцентрик? Что выбрать?

Сборка мебели. Всё о мебельных соединениях.

Как навесить кухонные шкафы с помощью монтажной планки и универсальных навесов

Мы предлагаем для вас большое разнообразие развлекательных, познавательных, детских, новостных, музыкальных, юмористических видеороликов в отличном качестве, что не может не радовать.

Юмористические видео отлично подойдут для вечернего времяпровождения. Как никогда после тяжелого рабочего дня юмор поможет отвлечься от жизненных проблем или же посмеяться от души в компании друзей. У нас вы сможете найти различные скетчи, стендапы, пранки, видеоприколы и различные комедийные шоу.

Мы очень рады, что наш сайт сможет помочь вам в различных жизненных ситуациях. Мы старались подобрать для наших зрителей годный контент. Желаем вам приятного просмотра.

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Сплав кремния с алюминием не такой крепкий как сталь или железо, поэтому метиз выдерживает ограниченное количество циклов сборки. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Винтовая

  1. Если минификс уже встроен в нужное место, вставлена втулка и эксцентрик, монтаж не займет много времени. Единственный инструмент, который может потребоваться, – плоская отвертка.
  2. Данный тип фурнитуры очень износостойкий и выдерживает неоднократную сборку и разборку, при этом не разбалтывается, не теряет своих качеств и прочности.
  3. С лицевой стороны стяжка незаметна и не портит дизайн изделия, увидеть ее можно только изнутри, да и здесь при необходимости используют заглушку.
  4. Возможность крепить детали под разными углами (самые частые варианты – 90, 135 и 180 градусов).
  5. Крепление добавляет жесткости всей конструкции.
  6. Сокращение числа запчастей, например, если крепить столешницу напрямую к бокам, царги не понадобятся.
  7. Долгий срок службы и способность удерживать большой вес.
