Скрываем трубы в туалете за гипсокартоном

Очень часто новый вид туалета после окончания ремонта портит наличие труб (канализационных и водопроводных), которые обычными методами скрыть невозможно. Если в комнатах и кухне скрыть не желаемые элементы, такие как трубы, коммуникации, батареи или вытяжку можно достаточно просто, то в туалете это сделать несколько сложнее. Тем не менее, улучшить вид данного помещения вполне реально при помощи короба из гипсокартона. Такую конструкцию можно легко сделать самим. С его помощью можно замаскировать любую трубу и сделать туалет более презентабельным и красивым.

Как сделать короб из гипсокартона для труб в туалете под плитку видео Гипсокартонный короб в туалете

Выбор конструкции отделки

Прежде чем начинать сооружение короба из гипсокартона необходимо определиться с его конструкцией. Из данного материала можно сделать конструкции самой разнообразной формы и размеров. Но так как площадь туалета обычно очень маленькая, то разгуляться здесь особо негде.
Обычно чтобы скрыть трубы используют обыкновенный прямоугольный короб в туалете. Такая конструкция подойдет тогда, когда прокладка труб осуществлялась понизу или вдоль одной стены. Сделав всего один короб можно скрыть в нем все трубы.
Однако очень часто, особенно в старых домах, монтирование труб происходило в самых различных местах туалета. Они могут идти вдоль стен от потолка к полу, выступать из пола и уходить в стены. Здесь невозможно будет скрыть все ненужные элементы при помощи одной коробки. Поэтому придется делать конструкцию, которая сможет замаскировать наличие труб во всех местах. Конечно, сделать это будет труднее, чем в ситуации, когда необходимо создать всего один короб.

Как сделать короб из гипсокартона для труб в туалете под плитку видео Более сложная конструкция короба

Помимо выбора конструкции, нужно учитывать и материал, из которого в будущем можно будет сделать короб из гипсокартона. Поскольку гипсокартонные листы имеют разные свойства, то использовать их можно только в определенных помещениях. Так как в туалете, особенно совмещенном с ванной, возможны перепады влажности, то следует выбирать гипсокартонные листы с повышенной влагостойкостью. Это поможет не только предотвратит деформацию листов под действием влаги, но и защитит трубы от механических повреждений. Помимо этого, данный материал будет препятствовать развитию грибка и плесени, так как конденсат все равно будет оседать на стенах.

Как закрыть трубы в туалете под отделку пластиком и плиткой. Короб для труб за 2 часа своими руками!

Как закрыть трубы в туалете коробом... Канал: Ремонт и Отделка - Канал: Ремонт и Отделка - https://www.youtube.com/user/themost...

Обратите внимание! Устройство короба должно сохранять быстрый доступ к трубам, так как они могут течь, а также для снятия параметров со счетчиков воды. Поэтому не стоит сильно усердствовать с маскировкой.

Необходимые расчеты

Как и любая конструкция из гипсокартона, короб перед монтажом требует создания чертежа. В нем должны быть указаны все параметры и размеры не только самого короба, но и его каркаса, с учетом всех нужных профилей. Например, при маскировке труб в углу помещения направляющих профилей понадобиться всего три, а при более сложных конструкциях – на порядок выше.

Как сделать короб из гипсокартона для труб в туалете под плитку видео Модель участка будущих работ

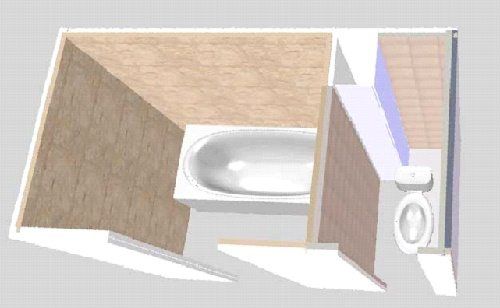

Делаем чертеж таким образом, чтобы на нем было отображено все помещение в масштабе, включая будущее маскировочное устройство. Помните, в туалете следует монтировать конструкцию максимально компактно к трубам, так как здесь и так мало места. Расстояние от трубы до металлического каркаса должно быть не меньше 5 см. Создав правильно план, можно легко рассчитать количество необходимых материалов.

Нужные инструменты и материалы

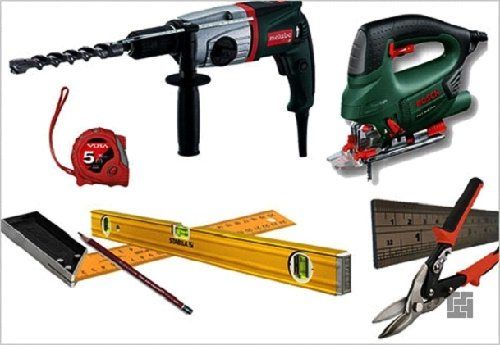

Для того чтобы сделать своими руками маскирующую трубы конструкцию из гипсокартона вам понадобятся следующие инструменты:

  • дрель;
  • шуруповерт;
  • рулетка и карандаш;
  • нож и монтажные клещи;
  • ножницы по металлу;
  • угольник;
  • молоток и ножовка;
  • отвертка;
  • строительный уровень.

Как сделать короб из гипсокартона для труб в туалете под плитку видео Набор инструментов

Из материалов вам понадобятся:

  • гипсокартонные листы;
  • мелкие саморезы и дюбеля;
  • металлический профиль.

Ведение монтажных работ

Перед тем как приступать к монтированию короба, следует провести подготовительные работы. В противном случае можно просто добиться того, что придется ломать ранее сделанную конструкцию.
Проведение подготовительных работ предполагает:

  • замену всех труб. Если зашить старые и ржавые трубы, то в ближайшее время они могут дать течь и короб придется разбирать;
  • особенно тщательно следует осматривать места стыков на предмет течи. При обнаружении незначительной течи места прорыва можно обработать герметиком;

Как сделать короб из гипсокартона для труб в туалете под плитку видео Герметики для труб

  • для предотвращения возможных прорывов в местах стыков можно все сочленения труб обработать герметиком. Лишняя подстраховка не помешает.

После окончания подготовительных работ можно приступать к креплению каркаса. Данная процедура предполагает проведение следующих действий:

  • нанесение разметки каркаса на стены, пол и потолок. Разметка наносится по типу выбранной конструкции. Для ровности линий и дальнейшей конструкции следует пользоваться строительным уровнем;
  • при помощи дрели нужно сделать отверстия в стене и вмонтировать в них дюбеля;
  • после этого к нанесенным линиям и проделанным отверстиям прикладываем направляющие профиля;
  • крепиться профиля с помощью шурупов;
  • после того, как к стенам, потолку и полу были прикреплены направляющие, можно заняться креплением боковых и внутренних профилей;
  • монтирование боковых осей осуществляется на саморезы;
  • в случае угловой конструкции центральная направляющая делается с применением угольника;

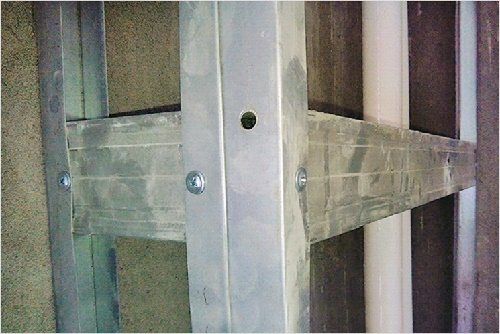

  • между осями делаем перемычки. С их помощью можно добиться большей устойчивости конструкции. Особенно это важно, когда маскируются трубы, идущие от потолка к полу. Такое устройство короба наименее устойчивое;
  • перемычки крепят каждые 40 см. Их завинчивают саморезами с пресс-шайбой.

Как сделать короб из гипсокартона для труб в туалете под плитку видео Готовый каркас

Обратите внимание! Если поверх коробки планируется плиточная отделка, тогда нужно делать конструкцию более прочной. Для этого стоит усилить несущую рамку при помощи дополнительных поперечных профилей.
При создании короба из гипсокартона в углу, по окончанию монтирования каркаса должно получиться три вертикальных и параллельных друг другу металлических оси. Если же трубы расположены горизонтально, тогда каркас делают в форме прямоугольника.
После этого к каркасу крепятся гипсокартонные листы. Их нарезают на необходимые кусочки и крепят шурупами к направляющим. При монтировании листов следует предусмотреть места возможных «окон», через которые можно снимать показатели со счетчиков воды.

Как сделать короб из гипсокартона для труб в туалете под плитку видео «Окно в гипсокартонном коробе

На наружные углы конструкции устанавливается перфорированный уголок и затирается шпаклевкой. Ее следует выбирать для работ по гипсокартонным листам.

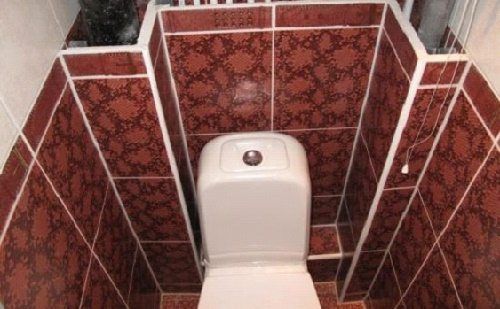

Когда все монтажные работы завершены, на гипсокартонный короб можно наносить отделку. Наиболее часто в роли окончательной отделки используют керамическую плитку.

Как сделать короб из гипсокартона для труб в туалете под плитку видео Отделка короба плиткой

Хотя гипсокартонные коробы и отнимают определенное пространство, которого и так мало в туалете, но они позволяют качественно и быстро скрыть все канализационные трубы. При этом подобную конструкцию можно легко сделать своими руками.

Изготовление короба из гипсокартона в туалете: прячем трубы от глаз

Ремонт в квартире касается каждой комнаты, санузел в этом случае не является исключением. Современное сантехническое оборудование отличается компактностью и эстетичным внешним видом. Однако в квартирах советских времен имеются старые громоздкие трубы и стояки, которые нельзя переместить в другое место или убрать совсем. В этой ситуации на помощь приходит короб из гипсокартона в туалете. Такая конструкция выглядит аккуратно и прекрасно вписывается в любой выбранный стиль помещения.

Материалы для работы

Для изготовления короба можно использовать любой листовой материал, а также вагонку и панели ПВХ, но особенной популярностью пользуется именно гипсокартон. Он прост в использовании и не ограничивает выбор материалов для финишной отделки.

Для работы следует использовать влагостойкий гипсокартон, чтобы избежать порчи материала от воздействия высокой влажности в туалете и от конденсата, образующегося на трубах.

Для крепления гипсокартона необходимо приготовить деревянные бруски или металлический профиль двух видов: направляющий (UD) и несущий (CD). При изготовлении каркаса из брусков каждый элемент нужно обработать влагостойкими и антисептическими средствами. Оцинкованный профиль в дополнительной обработке не нуждается.

Помимо основного строительного материала, понадобится следующий набор инструментов:

  • Карандаш или маркер для рисования контура.
  • Рулетка и строительный уровень, отвес.
  • Острый строительный нож для резки гипсокартона.
  • Ножницы по металлу для нарезки профиля.
  • Для крепления элементов конструкции понадобятся перфоратор, молоток и шуруповерт.

Не забываем про крепеж:

  • дюбель-гвозди для крепления элементов конструкции к стене, полу и потолку;
  • саморезы «клопы для соединения металопрофилей (они не понадобятся, если у вас есть просекатель);
  • саморезы по металлу или дереву для монтажа ГКЛ на каркас (в зависимости от выбранного материала).

Подготовка труб, планирование и разметка

Чтобы ответить на вопрос, как сделать короб из гипсокартона для труб в туалете своими руками, желательно изучить чертежи и схемы подобных конструкций, чтобы лучше себе представить, что у вас должно получиться, и следовать рекомендациям специалистов.

Внимание! Прежде чем начинать работу, нужно провести осмотр труб. Имеющиеся дефекты и поломки нужно в обязательном порядке устранить.

Если трубы соединены сваркой, то короб может быть цельным. Резьбовым соединениям трубы нужен регулярный осмотр, в этом случае к трубам нужно обеспечить свободный доступ.

Важно! Нельзя наглухо закрывать вентили, счетчики и фильтры.

Качество работы во многом зависит от правильного планирования:

  • Перед тем, как приступить к монтажу короба для труб, нужно провести замер стен и проемов и нарисовать чертеж на бумаге.
  • Размеры короба должны быть минимальными, чтобы не занимать большого пространства в туалете. При этом от труб до стенок короба нужно выдержать расстояние около 10 см.

Если на трубах холодной воды образуется конденсат, нужно надеть на них футляры из вспененного полиэтилена или окрасить специальной теплоизолирующей краской. Если этого не сделать, даже влагостойкий гипсокартон со временем может пострадать.

  • На полу отмечается контур будущей конструкции, затем переносится на потолок. Облегчить этот процесс поможет отвес.

Монтаж каркаса

Последовательность работ будет следующей:

  • По контуру, который отмечен на потолке и на полу, устанавливаются направляющие профили.
  • К стенам крепятся вертикальные стойки.
  • В местах соединения элементов на потолке и на полу устанавливается выступающая грань короба.
  • Жесткость каркаса достигается путем установки поперечных профилей между вертикальными элементами. Расстояние между ними не должно превышать 30 см. Эти поперечины будут служить местом крепления листов гипсокартона.
  • На плоскости, которая будет направлена в сторону входа, монтируют смотровое окно.

Обшивка конструкции гипсокартоном

После сборки каркаса переходят к его обшивке.

  • Снимают мерки с каждой плоскости каркаса, переносят их на гипсокартон и вырезают полоски. Края вырезанных полос обязательно нужно зачистить наждачной бумагой или обработать обдирочным рубанком.
  • Для крепления гипсокартонных листов к каркасу используют саморезы и шуруповерт. Расстояние между крепежными элементами – не более 25 см. Ввинчивать саморезы следует под прямым углом.
  • Чтобы проводить осмотр труб в туалете, в перегородке оборудуют дверцу.

Финишная отделка короба

Придать коробу для труб в туалете законченный вид помогут шпаклевка и финишная отделка, которые проводятся в определенной последовательности:

  • Первым делом у смонтированной конструкции проводят обработку стыков. Для этого их сначала грунтуют, а затем заделывают стартовой или специальной шпаклевкой с использованием армирующей ленты – бумажной или серпянки.
  • После высыхания стыков на плоскости короба наносят слой грунтовки.
  • Края короба оформляют пластиковым или металлическим уголком, который приклеивается на тонкий слой шпаклевки, а затем покрывается шпаклевочной смесью. После высыхания углы аккуратно шлифуются.
  • Все поверхность конструкции покрывают шпаклевкой в несколько слоев, каждый раз нужно дожидаться полного высыхания материала.
  • Высохшую поверхность затирают и шлифуют.

Для финишной отделки короба могут использоваться плитка, обои, водоэмульсионная краска. Главное, чтобы стиль отделки короба гармонировал с остальным ремонтом в туалете.

Важные моменты

Подводя итог, можно выделить несколько важных моментов, которыми нельзя пренебрегать при монтаже короба для труб в туалете:

  • В местах, которым требуется периодический осмотр, нужно вырезать окошко. На него можно поставить специальную дверку на шарнирах-лягушках.
  • Дверцы необходимы и в тех зонах, где есть счетчик или вентиль.
  • Подступ для периодической ревизии лучше делать на передней части конструкции. Дверку для какого-либо оборудования можно смонтировать на боковой панели короба.
  • Местам стыков труб может понадобиться ремонт, поэтому важно оставить свободным проход к ним.
  • Если отводы труб располагаются за гранью короба, то отверстие для них вырезают немного больше. В дальнейшем зазор между трубами и коробом заполняют вспененным пенополистиролом, чтобы вибрация труб не передавалась на короб.

Короб в туалете, выполненный своими руками, не только скроет непривлекательные трубы и стояки, но и придаст помещению красивый завершенный вид.

Установка короба всегда начинается с низа стены. Профиль (нижний направляющий) вырезается по размеру и крепится к полу с помощью дюбелейНа заметку. Можно использовать сэндвич-панель, покрытую полимером или уже обшитую гипсокартоном.

Это сократит время работы, так как ни потребуется самостоятельная обшивка каркаса.

Установка гипсокартонного короба в туалете

  • подготовить стены в туалете;
  • составить план работы;

Проектирование короба из гипсокартона для скрытия сточной трубы в туалете

  • начертить разметку;

Туалет не такое влажное помещение, как например ванная комната, но в нем проходит сточная труба канализации, которую желательно спрятать, соорудив короб в туалете из гипсокартона. Кроме того, за унитазом проходят трубы водоснабжения, которые тоже стоит прятать, они будут портить эстетичный вид помещения. К тому же многие владельцы квартир устанавливают в туалете вместо привычного унитаза инсталляцию, которую нужно спрятать в короб.

  • первым делом нужно установить направляющий профиль 26х27 на пол. Для этого ножницами по металлу нужно отрезать профиль ровно по размеру линии на полу;
  • стены выровнять при необходимости, если кривизна небольшая, это можно сделать, приклеив гипсокартон на плиточный клей;
  • заменить сантехнику;
  • установить инсталляцию;
  • произвести разметку;
  • собрать короб из профилей;
  • раскроить и прикрутить гипсокартон;
  • выполнить отделку.

Установленный и зафиксированный саморезами угловой профиль

  • Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга.;

Необходимо использовать строительный уровень для установки ровного металлического каркаса

Как сделать короб из гипсокартона для труб в туалете своими руками

  • Наметьте своими руками места, где будут прикреплены подвесы с несущими профилями;
  • Все точки крепления (это важно) должны разместиться строго на одной линии, образовывая сплошную целую плоскость для граней короба, в противном случае, могут образоваться перекосы.

Для сооружения каркаса потребуется два вида металлических профиля: направляющий и потолочный. Направляющие устанавливают вертикально на смежные стены так, чтобы между ними и трубами оставался зазор приблизительно 10-15 см.О чем явно не думали строители в конце ХХ века, так это об эстетике в квартирах.

Трубы, выходящие из стен и словно змеи, проползающие через полкомнаты, огромные стояки водопроводных и канализационных сетей транзитом пронизывающие ванные комнаты и туалеты. Все это не сценарий к фильму ужасов, а обычный интерьер советских и постсоветских квартир. Начинается все, как и всегда, с разметки. Разметка делается на полу, а отвес переместится на потолок.

Профиль закрепляется строго по вертикальным линиям. Цель подготовительного периода — убедиться в исправности всей системы водопровода и канализации в квартире или в доме, а в случае обнаружения неполадок, заменить такую систему с использованием минимального количества соединительных элементов. Тем более что цена такой замены минимальная, доступная каждой семье.

Как устроить короб для труб в туалете: обзор лучших вариантов замаскировать трубопровод

Когда в бюджете не предусмотрены расходы на ремонт, а трубы в туалете порядком раздражают, можно обойтись минимальными тратами. Речь идет о декорировании видимых частей трубопровода.Когда же в палитре понравившегося материала отсутствует нужный цвет, это можно исправить с помощью влагостойкой краски и кисточки.

Еще один вариант – использование короба для труб. Это может быть сооружение самодельной конструкции или покупка готового заводского изделия. Более простой – второй способ. Процесс монтажа предельно прост – нужно рулеткой измерить нужную длину и, поставив отметку карандашом, аккуратно отрезать лишнюю часть конструкции.

Давайте для начала разберемся детальнее с наиболее популярными типами конструкции короба – со сплошной стенкой и открывающейся.

Строим в туалете короб для труб из гипсокартона

Короб для труб в совмещенном или раздельном санузле не должен быть полностью закрытым, так как обычно в этом месте размещаются приборы учета воды, кроме того, надо всегда иметь доступ к стояку в случае протечек. Поэтому самодельные варианты могут быть съемными или с аккуратной встроенной дверцей.Первый вариант актуален, когда все коммуникации в туалете рассоложены за унитазом у задней несущей стены.

Сделать его очень просто, так как требуется только монтаж каркаса из профиля и крепление одного сплошного листа гипсокартона. Но материала в этом случае может потребоваться больше, да и такой метод забирает много пространства у и так небольшой по площади туалетной комнаты.Металлический каркас и гипсокартонные перегородки грамотный хозяин может сделать практически за один день. Для этого понадобится минимум материалов и небольшой набор инструментов.

Гораздо более распространенный метод доступа к стояку в коробе – это монтаж дверцы. В каркасе из профиля делается рама прямоугольной формы – она и будет служить отверстием, чтобы легко проникнуть внутрь.Дверцы можно сделать из того же гипсокартона, пластика, ПВХ, фанеры или других доступных материалов.

Они могут быть одностворчатыми и двустворчатыми, съемными или на петлях. Для удобного закрытия их можно сделать с замками, щеколдой, на магнитах. Грамотно смонтированные дверцы, совпадающие по отделке с коробом и стенами туалета, смотрятся очень красиво.

Как самому соорудить короб из гипсокартона для маскировки труб в туалете

Необходимые замеры переносятся на бумагу. На чертеже указывается местоположение дверцы, ширина профилей, отверстия для вентиляции.С помощью короба можно закрыть и хаотично расположенные трубы, соорудив прямоугольную, квадратную или многоуровневую систему маскировки.Для того, что определить, сколько потребуется ГКЛ, нужно узнать общую площадь необходимого материала, для этого достаточно просто замерить необходимую высоту и ширину конструкции по чертежу, и произвести расчеты.Важно! Не клейте на ГКЛ обои и плитку на неподготовленную поверхность.

При удалении старого покрытия наклеенного на лист гипсокартона без предварительной обработки вместе с обоями или плиткой отойдет картон и часть гипса. В итоге потребуется глубокая реанимация конструкции, в худшем случае – ее полный демонтаж.Обратите внимание!
Недостаточно использовать металлический уголок для соединения листов. Для создания надежной конструкции листы должны крепиться саморезами.

Короб в туалете из гипсокартона с полками

  • первым делом нужно установить направляющий профиль 26х27 на пол. Для этого ножницами по металлу нужно отрезать профиль ровно по размеру линии на полу.

Есть один нюанс, который касается установки отрезков ПП, монтируемых для придания жесткости коробу из гипсокартона в туалете. Одним концом отрезок войдет в направляющую, где и закрепится с помощью саморезов. А вот второй конец на потолочный профиль, установленный вертикально, он также закрепится не сможет.

Здесь есть одна хитрость.

  • Далее, закрепляем отрезок ровно по черте дюбель-гвоздями к полу, стараться, чтобы во время сверления не произошло смещение отрезка, это может сказаться на качестве и ровности короба в целом.
  • Второй отрезок закрепить аналогично, если края профиля будут мешать, их можно подогнуть плоскогубцами.
  • Снимают мерки с каждой плоскости каркаса, переносят их на гипсокартон и вырезают полоски. Края вырезанных полос обязательно нужно зачистить наждачной бумагой или обработать обдирочным рубанком.
  • Для крепления гипсокартонных листов к каркасу используют саморезы и шуруповерт. Расстояние между крепежными элементами – не более 25 см. Ввинчивать саморезы следует под прямым углом.
  • Чтобы проводить осмотр труб в туалете, в перегородке оборудуют дверцу.
  • Перед тем, как приступить к монтажу короба для труб, нужно провести замер стен и проемов и нарисовать чертеж на бумаге.
  • Размеры короба должны быть минимальными, чтобы не занимать большого пространства в туалете. При этом от труб до стенок короба нужно выдержать расстояние около 10 см.

Короб для труб в туалете

Перед тем, как сделать короб для труб в туалете, нужно учесть, что может случиться авария. Если вы планируете скрыть трубы полностью и не хотите оставлять дверцу для доступа к ним, то лучше предварительно все проверить и заменить их на новые, чтобы не пришлось ломать конструкцию в случае протечки. Но даже при высокой надежности для таких целей выбирают материалы, которые легко демонтировать.

В первом случае гипсокартон необходимо разметить и разрезать на куски, которыми будет зашиваться каркас. В процессе используются саморезы 27 мм, которые прикручиваются через каждые 30 сантиметров. Лишние части на стыках можно подрезать малярным ножом или ножовкой.

Интерьер санузла часто портят трубы, без которых он, разумеется, не смог бы выполнять свои функции. Выход в таком случае один – сделать их как можно менее заметными, сохранив возможность доступа при необходимости. Самый оптимальный вариант – сделать специальный короб для труб в туалете.

Конфигурация такого короба будет зависеть от расположения труб: иногда можно сделать фальш-стену или соорудить простой квадратный короб, но также приходится создавать сложные конструкции из нескольких элементов, расположенных на разных уровнях. Конечная стоимость работы сильно зависит от количества необходимого гипсокартона, которое, в свою очередь, зависит от расположения труб и выбранной конфигурации.

Монтаж короба из гипсокартона в туалете

Рассмотрим детально, как сделать короб в туалете из гипсокартона. Для этого есть простая пошаговая инструкция. В ней работы проводятся с вертикальной трубой, что проходит в углу туалета.Перед тем, как сделать короб из гипсокартона на стене, нужно обернуть трубу холодной воды специальным изолирующим материалом. Трубная изоляция предотвратить образование конденсата, что крайне важно ввиду закрытия труб и отсутствия к ним доступа в дальнейшем.

Во время ремонта туалета очень остро встает проблема труб, что своим внешним видом все портят. В санузле есть вертикальные трубы (одна их или две зависит от планировки). Также непосредственно к унитазу подходит канализационная труба.

Выглядит это довольно-таки неприглядно. Нужно использовать короб из гипсокартона в туалете, чтобы спрятать все лишнее, в том числе счетчики и вентили.Самые дешевые саморезы в строительных супермаркетах.

Причем нужно покупать их по весу. В этом случае будем самая маленькая цена за один саморез. Фасованные пачки всегда обойдутся дороже, даже если брать большие объемы (1000 штук).Если санузел маленький и расстояние между двумя трубами небольшое, то можно просто зашить всю заднюю стенку.

Если же расстояние большое или труба одна, то получится своеобразная ниша, которую можно чем-то заполнить. Лучшим решением будет короб в туалете из гипсокартона с полками. Сами полки будут установлены между двумя новообразованными стенками.
