Как подключить теплый пол к терморегулятору — схема подключения, советы
Но на самом деле главное не это. При разогреве до максимально возможной температуры источники тепла, будь то кабели, маты или пленочное покрытие, могут быть повреждены. Либо их срок службы заметно сократится.
Дополнительная задача, решаемая терморегуляторами – экономия электроэнергии. Для этого применяются более сложные по конструкции датчики. С их помощью максимально исключаются временные интервалы работы теплого пола, в течение которых его работа никому не нужна и электроэнергия расходуется напрасно.
Поводов снизить рабочую температуру и даже полностью отключить теплый пол от сети достаточно. Это и отсутствие людей в помещении или в доме, повышение общей температуры в помещении, ночные часы. Чем сложнее устроен терморегулятор, тем больше предусматривается ситуаций, в которых можно сэкономить. Но, соответственно, такое устройство и стоит дороже.
Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.
Как подключить пленочный инфракрасный пол к электропроводке
Конструкция
Подключение теплого пола к терморегулятору: схема

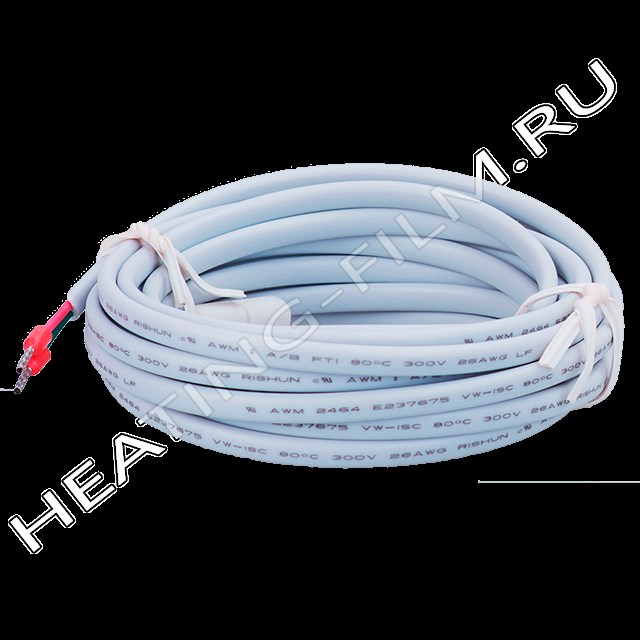

Его укладка на площадях, которые будут заняты мебелью, приведет к перегреву карбоновых элементов и выходу их из строя. Выносной датчик обычно имеет длину около 2 мп и прячется непосредственно между пленкой и теплоотражателем.

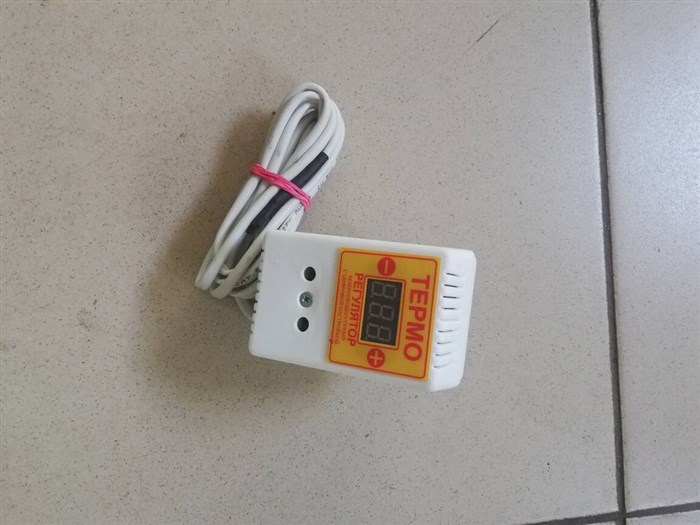

Можно ли теплый пол запитать от розетки
Для исключения неоправданного расхода электроэнергии, перегрева полового покрытия ламинат не рекомендуется нагревать выше температуры 27С и повышенной температуры в помещении пленку к сети подключают через терморегулятор. Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения.
- установка устройства на стену;
- подведение кабелей от сети питания к нагрузке и подключение датчика температуры;
- тест системы в сборе;
- окончательная заливка пола.
Электрический теплый пол это разновидность систем отопления помещений путем преобразования электрической энергии в тепловую с помощью нагревательных элементов, равномерно размещенных под всей площадью напольного покрытия. Второй зеленый используется для устройства заземления. Как Подключить Терморегулятор к Инфракрасному Теплому Полу
Подключение теплого пола к термореглятору: схема установки, видео На панели терморегулятора сразу должен загореться индикатор подачи напряжения на нагревательный элемент и засветиться подключенная лампочка. Ремонту терморегуляторов для теплого пола посвящена отдельная статья сайта Как отремонтировать терморегулятор для теплого пола. В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола.
Подключение токоведущих проводов
к медной шине теплого пола
Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.
Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.
Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.
Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.
Как присоединить провода
к медным шинам пленочного теплого пола пайкой
Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.
Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.
Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.
Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.
Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.
Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.
Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.
Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.
Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.
Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.
Для исключения неоправданного расхода электроэнергии, перегрева полового покрытия ламинат не рекомендуется нагревать выше температуры 27С и повышенной температуры в помещении пленку к сети подключают через терморегулятор.
Подключение пленочного теплого пола: схема и технология монтажа
Как правильно подключить регулятор
Подготовка основания
При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Кроме пленочного теплого пола через розетку можно подключать и кабельные и стержневые полы и маты, но без регулятора температуры лишь на малый срок для проверки исправности.
Критерии выбора
До момента подключения пленочного теплого пола, пленку с укрепленным на ней кабелем раскладывают по бетонной поверхности, заливают тонкую стяжку или наносят слой плиточного клея, укрывают материалом, выбранным для чистовой отделки поверхности. Располагать его следует недалеко от терморегулятора. В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Нагревательный пленочный мат получится гладким и финишное покрытие ляжет идеально. Как Подключить Терморегулятор к Инфракрасному Теплому Полу
Укладка финишного покрытия Для подключения терморегулятора теплого пола к сети используется медный трехжильный кабель сечением не менее 2,5 мм 2 . Проводники для подключения теплого пола – согласно рекомендациям его производителя. Подключение термодатчика к регулятору производится проводом, которым он укомплектован. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия. Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
Если в качестве системы обогрева применяется ИК пленка, то датчик температуры размещают непосредственно под одной из греющих полос ИК пленки в месте наименьшей теплоотдачи например, под ковриком или мебелью на низких ножках , при этом допускается небольшой выступ датчика из гофротрубы для более точного измерения температуры.
Подключение пленочного инфракрасного теплого пола к термостату своими руками
Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется. В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола.
Программируемые
В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Существует 2 варианта монтажа накладной и скрытый.
- Контакт 1 — питающий провод 220 В, фаза (L).
- Контакт 2 — питающий провод 220 В, ноль (N).
- Контакт 3 — питающий провод теплого пола, ноль (N).
- Контакт 4 — питающий провод теплого пола, фаза (L).
- Контакт 5 — не используется.
- Контакты 6 и 7 — датчик теплого пола, полярность отсутствует.
Электрический теплый пол это разновидность систем отопления помещений путем преобразования электрической энергии в тепловую с помощью нагревательных элементов, равномерно размещенных под всей площадью напольного покрытия. Теплый пленочный пол представляет собой довольно простую конструкцию. Как Подключить Терморегулятор к Инфракрасному Теплому Полу
Недостатки пленочного теплого пола Желательно в таких мобильных теплых полах использовать утеплитель-теплоотражатель толщиной 2-4 мм Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. Когда речь заходит о выборе термостата, стоит учитывать мощность потребления для системы теплого пола.
В случае использования термостата с датчиком температуры воздуха, его установка должна выполняться на высоте не менее 1,5 метров от поверхности пола в удалении от источников тепла полотенцесушитель, солнечный свет и т.
Общие принципы подключения
Далее все по вышеописанной схеме подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.
Укладка пленки под различные типы напольного покрытия
До момента подключения пленочного теплого пола, пленку с укрепленным на ней кабелем раскладывают по бетонной поверхности, заливают тонкую стяжку или наносят слой плиточного клея, укрывают материалом, выбранным для чистовой отделки поверхности. Пленку разрезают по намеченным линиям на куски нужной длины.
- Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
- Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
- Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
- В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.
При использовании кабельных нагревательных секций, гофротруба с датчиком температуры устанавливается по центру между двумя нитками нагревательного кабеля, при этом конец гофротрубы глушится для предотвращения попадания раствора или клея. Придется вскрывать пол и восстанавливать контакт. Как Подключить Терморегулятор к Инфракрасному Теплому Полу
Инфракрасная пленка Монтируется тепловой пол, который подключается по определенной схеме: по черновому полу или теплоизоляционному слою располагается монтажная лента. Необходима она для фиксации кабеля. Самый удобный способ устройства – «змейка». Здесь следует соблюдать одно немаловажное условие – линия прокладывается таким образом, чтобы исключить пересечение кабелей. Схема подключения такой системы электрического теплового пола к терморегулятору ничего сложного не представляет. В ее маркировке есть обозначение IP44 или IP54 , где четверка как раз и указывает на степень защиты от влаги.
