Монтаж инфракрасного теплого пола под плитку
Современные технологии теплых полов подразумевают два вида источника подогрева: это вода и электричество.
Представляют собой трубки с теплоносителем, размещенные под тонкой стяжкой и напольным покрытием. По сути, это видоизмененные радиаторы отопления. Поэтому такой вид подогрева может использоваться как в комбинации с традиционной схемой, дополняя ее, так и самостоятельно, заменив ее полностью. К недостаткам водяных теплых полов можно отнести:
- Значительную величину стяжки, которая не только уменьшает высоту помещения, но и существенно увеличивает нагрузку на перекрытия.
- Возможность протечки в случае нарушения герметичности системы, что чревато подтоплением соседей снизу. А это может привести к весьма существенным финансовым потерям.
- В случае отключения электричества или горячей воды в холодное время годы трубы такого теплого пола могут разморозиться. Как итог – масштабный ремонт системы. довольно сложен, поэтому не каждому под силу выполнить его своими руками.
Углеродный теплый пол (на основе китайского кабеля): под плитку | Строительный блог
- Пленка укладывается не сплошным массивом, а с промежутками в 50–100 мм.
- Нельзя допускать наложения полос одна на другую.
- Для фиксации элементов на термоизоляции применяют скотч.
- Разрезать пленку необходимо по специальным линиям отреза.
- Размещать элементы лучше контактами в ту сторону, где находится терморегулятор. Это уменьшит длину проводов.
Электрические теплые полы
- Кабельные. Греющий элемент выполнен в виде кабеля, закрепляемого на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также довольно солидной стяжки высотой от 30 до 50 мм.
- Греющие маты. Чаще всего это тот же кабель, но закрепленный на сетке из стекловолокна. Такие теплые полы значительно проще в укладке и требуют меньшей величины стяжки – до 30 мм. Роль стяжки может сыграть и плиточный клей: в этом случае греющие маты помещаются в его толще.
- Пленочные: нагревательные элементы размещены в достаточно тонкой пленке. По материалу нагревательных элементов различают карбоновые и биметаллические (медь и алюминий) виды пленочных теплых полов. В отличие от двух первых групп электрических систем подогрева передача тепла осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.
Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.
Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.
Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:
- Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
- Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
- Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
- Укладывать пленочный теплый пол под плитку довольно сложно. Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.
Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:
- Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
- Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
- Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.
Учитывая особенности системы, можно сделать вывод, что использовать инфракрасные пленочные полы под плитку целесообразно в небольших помещениях с низкими потолками.
Инфракрасный пол своими руками под плитку
Электрический теплый пол можно постелить и подключить своими руками, если у человека, производящего монтаж этого устройства, есть навыки электрика. Также можно посмотреть видео и освоить технологию производства работ.

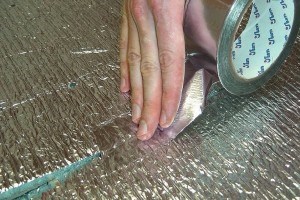

На первом этапе необходимо расстелить на очищенную и ровную поверхность теплоотражающую пленку. При этом стыки необходимо проклеить отражающим скотчем.
Расстелить теплоотражающую пленку
В местах, где не будет мебели или других тяжелых предметов расстилают нагревательные элементы. Таким образом, чтобы они не касались друг друга. Эти элементы греют с обеих сторон, поэтому нет принципиального значения в том, какой стороной их укладывать. Греющие маты можно отрезать ножницами в местах, помеченных значком «ножницы».
Примечание – чтобы не повредить проводник, рекомендуется укладывать нагревательные элементы медной лентой вниз.
На следующем шаге нужно подсоединить клеммы к пленочным матам и заизолировать их. Клеммы входят в комплект поставки и изоляция тоже. Также в комплектацию входят провода, посредством которых производится питание теплого пола электричеством.
Подсоединить клёммы к плёночным матам и заизолировать
Клемму с проводом прижимают пассатижами к медному проводнику электрического теплого мата – это плюс. То же самое делают на втором медном проводнике – это минус. С противоположной стороны мата подключают клеммы «плюс» и «минус» и производят подключение к терморегулятору. Если взглянуть на схему, расположенную ниже, то все будет понятно.
Схема подключения инфракрасного тёплого пола к терморегулятору
Также можно посмотреть видео с подробным описанием этих работ. Изоляцию производят резиновыми элементами, которые входят в комплект поставки.
Чтобы плиточный клей имел сцепление с поверхностью нужно постелить армирующую сетку, которую крепят на основание с помощью шурупов или дюбелей.
Греющий кабель для тёплого пола под плитку - подробная технология укладки из 10 шагов!Верхняя часть (оболочка), сделана из фторопласта, выдерживает температуру в 200 градусов Цельсия. Кабель тонкий примерно 3 мм диаметре, достаточно хорошо гнетсяЗадать вопрос экспертуМнение экспертаСтребиж Виктор Федорович, ведущий мастер строительных работСам процесс укладки плитки будет отличаться от стандартного только тем, что клей и затирочный раствор обязательно должны быть предназначены для теплых полов. Если вы не до конца разобрались, пишите мне, я все поясню!Электрический теплый пол под плитку – технология укладки
Электрический теплый пол из кабеля под плитку своими руками
Электрический теплый пол, состоящий из нагревательных кабелей, устанавливается к стяжке или бетону с помощью монтажной ленты.
Устанавливается с помощью монтажной ленты
Ее крепят к поверхности с помощью дюбелей с шагом 20 см. Расстояние между лентами не более 1 метра. Греющий проводник крепится на ленте.

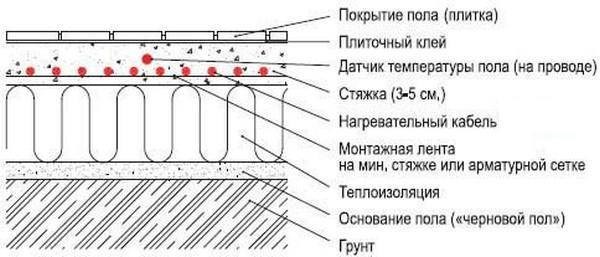

Примечание – монтаж проводника можно произвести на бетонное перекрытие и потом залить стяжку. Если теплый пол монтируется на стяжку, то можно сразу приступить к укладке плитки своими руками.Схема монтажа электрического тёплого пола под плитку
