Диспенсер для большого рулона скотча
Инструменты и материалы:
-Акрил;
-Трубка из акрила;
-Фанера;
-Клей для акрила;
-Лезвие с зубцами;
-Крепеж;
-Линейка;
-Компьютер с принтером;
-Ленточнопильный станок;
-Циркулярный станок;
-Сверлильный станок;
-Шлифовальный станок;
-Фрезерный станок;
-Отвертка;
-Петля металлическая;
-Струбцины;
-Газовая плита с духовкой;
-Фольга;
-Перчатки;
-Изолента;
-Малярный скотч;
Шаг первый: резка акрила
При резке пластика рекомендуется использовать лезвие с мелкими зубьями, которое предотвращает сколы.
Диаметр внутренней трубки рулона 7, 5 см. Мастер отрезает акриловую трубку чуть меньшего диаметра. С одной стороны сверлит два маленьких отверстия, они будут фиксировать трубку. Края трубки нужно отшлифовать. Дальше отрезает 2 полоски акрила 6*55 см.
Шаг второй: шаблон
Для придания акрилу нужной формы мастер, изготавливает шаблон. Файлы для изготовления шаблона можно скачать ниже.
tape100% .pdf

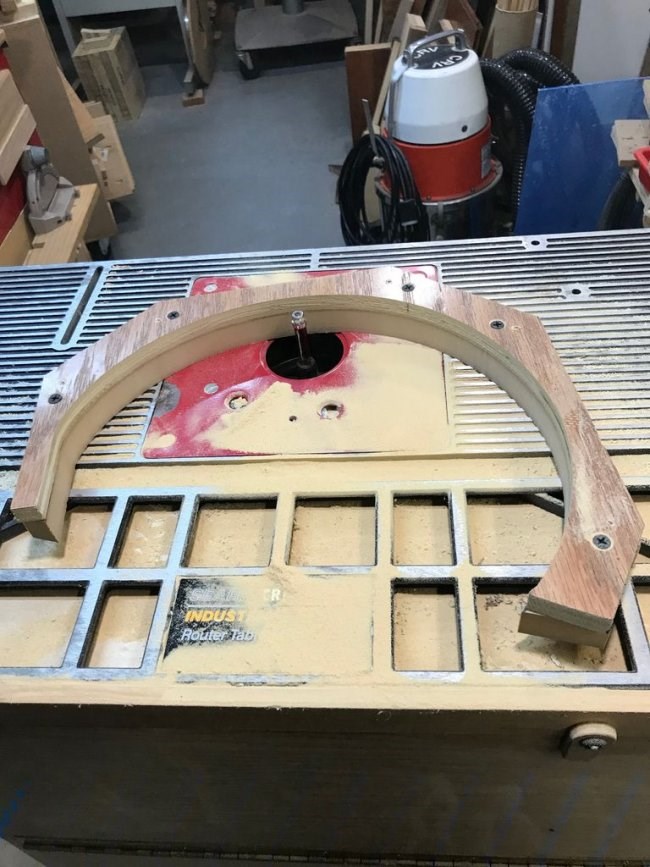

Распечатанный на бумаге эскиз наклеивается на фанеру и вырезается шаблон. Сверлятся отверстия согласно эскизу. Одна часть шаблона состоит из двух деталей, соединенных петлей. Края деталей мастер фрезерует и шлифует.
Диспенсер для большого рулона скотча
Диспенсер (мини) для липкой упаковочной ленты (скотча). Упаковка коробки.
Простой и удобный мини-диспенсер для работы с липкой упаковочной лентой (скотчем.
Перс VS Дивнич. Калмыков VS Хейбати. Дацик на Хардкоре. Веном VS Конор. Анонс чемпионского боя
Рассказ азовца с Азовстали о раненых и боях
ОСТАВИЛИ КОШЕЛЁК С ДЕНЬГАМИ. Как нам помогли Миша и Марина?
Гуманитарная эвакуация с Азовстали
Азовсталь ПРЯМО СЕЙЧАС ! Раненые Азовстали начали сдаваться!
Азовсталь: перші кадри евакуації військових
РАЗРУШИЛИ 50 МИФОВ ЗА 24 ЧАСА!!
ТРИ ЖЕНЫ И ВОСЕМЬ ДЕТЕЙ! НЕ УПАДИТЕ! Только после смерти всплыла главная тайна Рената Ибрагимова.
День восемьдесят второй. Беседа с @Alexey Arestovych Алексей Арестович
Все плюсы мультфильма Я краснею (Киноплюсы | АНТИГРЕХИ)
Распаковка революционной Яндекс.Станции 2
Павел Островский: про раскол русской и украинской церквей, online войну и мир offline
Операция Кольцо. Николай Платошкин на Красном Радио
ТИПЫ ЛЮДЕЙ в РЕСТОРАНЕ !
Смотрите видео онлайн на RuClips.ru. Смотрите новости мира и кино, сериалы онлайн бесплатно, музыкальные клипы, видеоблогеры
Диспенсер для скотча своими руками | Главный механик
Диспенсер для скотча
Инструменты и материалы:
-Куски древесного лома;
-Ленточно-пильный станок;
-Полотно от ленточной пилы;
-Старое сверло;
-Строгальный станок;
-Наждачная бумага;
-Шлифмашинка;
-Метчик;
-Дремель;
-Сверлильный станок;
-Сверло Форстнера;
-Струбцины;
-Стамески;
-Клей;
-Стальные шарики;
-Противоскользящие накладки;
-Масло тикового дерева;
Шаг первый: подготовка материала

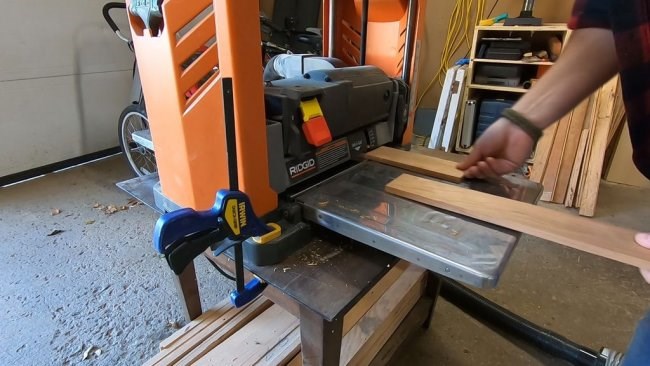

Для этого проекта мастер взял два небольших кусочка древесины, клен (светлое дерево) был приблизительно и вишню (более темное дерево). Вишневую доску мастер распиливает вдоль на две части, а затем, на фуговальном станке, выравнивает заготовки по толщине.
Шаг второй: средняя часть
Клейкая лента будет устанавливаться на средней кленовой заготовке. Мастер размечает форму заготовки используя рулон скотча. Глубину среза нужно учитывать исходя из диаметра рулона.
Шаг третий: отверстие
Чтобы добавить вес изделию мастер хочет добавить стальные шарики. Для этого он высверливает отверстие сверлом Форстнера.
Как сделать универсальный диспенсер для скотча своими руками
Как сделать диспенсер для скотча
Материалы , необходимые для самоделки.
— Пружинные защелки, замки
— Мебельные петли из нержавеющей стали
— Листовая фанера 12 и 18 мм толщиной, МДФ
— Саморезы по дереву с потайной головкой, болт, гайка
— Старое ножовочное полотно, свинцовый лом
— Малярная лента, скотч, секундный клей
— Столярный клей, двухкомпонентный эпоксидный клей, аэрозольный полиуретановый лак, наждачная бумага.
Процесс изготовления.
Итак, все части этой конструкции мастер будет изготавливать при помощи ЧПУ фрезерного станка. Одна из небольших и недорогих моделей, которая справится с такой задачей — это CNC 3018Pro .
Конечно, детали можно вырезать и обычным ручным фрезером, применяя шаблоны и копировальные втулки .
Мастеру не очень нравится использовать двухсторонний скотч для закрепления заготовок на столе, поэтому он использует интересный прием.
На стол и заготовку симметрично наклеиваются полосы малярной ленты. На ленту наносится небольшое количество секундного клея, и прижимает деталь к столу. В этом случае снять деталь намного легче.
Первым делом вырезаются фанерные (20 мм толщиной) детали для центральной части корпуса, в которых предусмотрены полости для грузиков.
Простой диспенсер для скотча своими руками
Шаг 2: фрезеруем основу

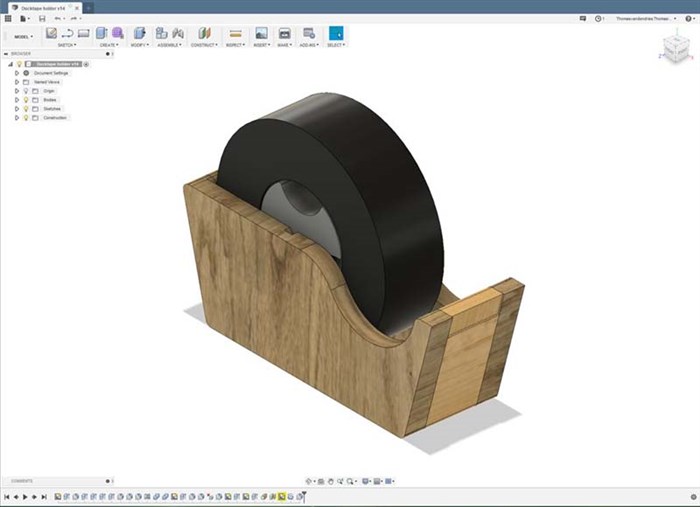

Проект мы начнем с того, что смоделируем на компьютере все это устройство. Рекомендуется использовать программу Fusion360, так как она позволяет вам легко рассчитать положение бит фрезы, чтобы выпилить основу.
Основу сделаем из трех кусков дерева: брус, размерами 5 на 10 см в середине и две доски, толщиной 19 мм по сторонам.
Этот дизайн позволит быстрее и легче обработать материалы, а в данном случае он также позволил обойтись подручными материалами. Но ротор, на который надевается рулон ленты, придется распечатать на 3D принтере.
Чтобы обработать дерево, куски необходимо приклеить горячим клеем к фрезерному столу.
Клей работает здесь намного эффективнее зажимов – он крепко держит деталь, а также устраняет риск того, что фреза въестся в зажим.
При работе с фрезой не торопитесь. Можно несколько раз прогнать по ней «черновик» – другой кусок дерева, чтобы убедиться, что она правильно работает.
