Дефлектор на трубу дымохода — чертежи для самостоятельного изготовления

Дефлектор это аэродинамическое устройство, которое устанавливается в верхней точке на выходе из трубы и создает в вентиляционном канале постоянную тягу, защищает трубу от попадания внутрь осадков и мусора. Эти данные заключены в таблице, на основе которой можно рассчитать простой дефлектор под любой размер, исходя из диаметра канала D.

Дефлектор на вытяжную трубу: принцип работы и какой лучше выбрать для вытяжки

Среди них можно выделить как современные варианты с увеличенными спиральными лопастями на базе подшипника они вращаются во время работы , так и простые зонтики-крышки из куска оцинковки, которые также усиливают тягу. Данный процесс не очень легок и трудоемок, но позволяет сэкономить.

  1. Роторные вентиляционные конструкции.
  2. Вращающиеся вентиляционные дефлекторы.
  3. Дефлекторы Григоровича.
  4. Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
  5. Дефлекторы Вольперта.
  6. Н-образные.

Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу принцип аэрографа. Поэтому ответ на вопрос зачем нужен дефлектор на дымоход. Дефлектор на Дымоход Своими Руками Чертежи Размеры

Дефлектор вентиляционный своими руками – Ремонт своими руками на После подготовки инструмента, материала и средств индивидуальной защиты(очки, перчатки), можно приступать к изготовлению вентиляционного дефлектора своими руками. Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу. За основу расчет надо взять внутренний диаметр дымоходной трубы d и используя специальную таблицу надо выбрать высоту дефлектора H и ширину диффузора D.

Расчет дефлектора для дымохода

Хотите изготовить дефлектор на дымоход своими руками? Тогда первое, что необходимо сделать — это произвести расчет и сделать чертеж, где будут четко указаны все размеры.

За основу расчет надо взять внутренний диаметр дымоходной трубы (d) и используя специальную таблицу надо выбрать высоту дефлектора (H) и ширину диффузора (D).

Внутренний диаметр, мм (d) Высота дефлектора, мм (H) Ширина диффузора, мм (D)
120 144 240
140 168 280
200 240 400
400 480 800
500 600 1000

Если нужно размера в таблице вы не нашли, можно рассчитать самостоятельно, взяв за основу следующие параметры:

d является внутренним диаметром дымохода.

Осуществляя изготовление дефлектора для дымохода своими руками, нужно строго соблюдать эти пропорции. Если вы создадите устройство, не соответствующее указанным показателям, то навряд ли оно будет успешно функционировать.

После того, как нарисуете все чертежи, надо обзавестись всеми необходимыми инструментами и материалами. Вам понадобятся: рулетка, ножницы по металлу, сварочный аппарат, болгарка, электродрель, листы оцинкованного железа, болты с гайками, рожковые ключи, хомут, металлическая полоса.

дефлектор на дымоход

Показатель Коэффициент D Нижний диаметр диффузора 2 Верхний диаметр диффузора 1,5 Высота диффузора 1,5 Заглубление трубы в диффузор 0,15 Высота конуса 0,25 Высота зонта 0,25 Высота обратного конуса 0,25 Зазор зонта и диффузора 0,25.

Что лучше: теплый пол или батареи?
Теплый полБатареи
Внутренний диаметр, мм (d) Высота дефлектора, мм (H) Ширина диффузора, мм (D)
120 144 240
140 168 280
200 240 400
400 480 800
500 600 1000

Дефлекторы для вентиляции и дымохода: инструкция по сборке своими руками.

Делаем дефлектор на дымоход самостоятельно: устройство для увеличения тяги
Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:

Дефлектор-флюгер

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Указанное явление никак не связано с температурой снаружи и может проявиться в жаркую погоду и в морозы. Поэтому подбор дефлектора для вентиляции сводится к чисто эстетической задаче на основании личных предпочтений. Дефлектор на дымоход: принцип работы, расчёт и изготовление своими руками Задавайте мне вопросы, отвечу всем!

Дефлектор на дымоход: назначение, установка, разновидности, изготовление, размеры

Если труба имеет максимально возможный диаметр, то при установке дефлектора используйте проволочные растяжки. Совет Установленный отражатель будет подвергаться значительному воздействию ветра, потому крепления должны быть затянуты хорошо.

Фирмы производители

Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу принцип аэрографа. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.

  1. Используя болты, на трубе дымохода надо закрепить нижний цилиндр и хорошо его зафиксировать.
  2. Далее, посредством заранее подготовленных хомутов, надо установить верхний цилиндр (диффузор).
  3. После этого на кронштейн надевается корпус и колпак.

Среди них можно выделить как современные варианты с увеличенными спиральными лопастями на базе подшипника они вращаются во время работы , так и простые зонтики-крышки из куска оцинковки, которые также усиливают тягу. Многочисленные лопасти вращающегося дефлектора создают тягу подобно турбине. Дефлектор на Дымоход Своими Руками Чертежи Размеры

Устройство и виды дефлекторов Помимо своего генерального назначения, заключающегося в отводе газов, дефлектор на дымоход выполняет целый ряд вспомогательных функций: Помимо этих моделей существует бесчисленное множество других конструкций, которые часто не поддаются классификации. Главная его отличительная особенность заключается в том, что он способен обеспечить хорошую тягу, вне зависимости от того, в каком направлении дует ветер.

Среди них можно выделить как современные варианты с увеличенными спиральными лопастями на базе подшипника они вращаются во время работы , так и простые зонтики-крышки из куска оцинковки, которые также усиливают тягу.

Показатель Коэффициент D
Нижний диаметр диффузора 2
Верхний диаметр диффузора 1,5
Высота диффузора 1,5
Заглубление трубы в диффузор 0,15
Высота конуса 0,25
Высота зонта 0,25
Высота обратного конуса 0,25
Зазор зонта и диффузора 0,25

Классификация дефлекторов для дымоходов

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Какой дефлектор лучше для вытяжки

Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу принцип аэрографа. Некоторые модели оснащаются небольшим стрелочным штырем, указывающим направление потоков воздуха.

  1. Линейка, рулетка, маркер, чертёжный набор.
  2. Ножницы по металлу, киянка, заклёпочник или сверлоконечные саморезы с прессшайбой 15 мм.
  3. Дрель со сверлами.

Показатель Коэффициент D Нижний диаметр диффузора 2 Верхний диаметр диффузора 1,5 Высота диффузора 1,5 Заглубление трубы в диффузор 0,15 Высота конуса 0,25 Высота зонта 0,25 Высота обратного конуса 0,25 Зазор зонта и диффузора 0,25. Такой флюгерный дымник будет стабилизировать тягу в дымовой трубе, даже при сильном ветре. Дефлектор на Дымоход Своими Руками Чертежи Размеры

Круглый «Волпер» Выгодность применения состоит в том, при работе они не применяют какого-либо источника энергии. Электродвигатель дефлектора достаточно экономичен, поскольку работает только после включения по сигналу датчика, контролирующего давление на выходе дымохода. Готовый колпак дефлектора объединяется с собранным диффузором, после чего вся конструкция устанавливается в наружный цилиндр.

Устройство и виды дефлекторов

Несмотря на существование множества моделей дефлекторов, в своей основе они построены с использованием следующих конструктивных элементов:

  • входного патрубка с ниппельным или фланцевым соединением;
  • внешнего цилиндра, который называют диффузором;
  • корпуса;
  • конусообразного колпака, именуемого зонтиком;
  • кронштейнов для крепления зонтика.

В некоторых конструкциях дефлекторов могут использоваться два конуса — прямой и обратный. Первый выполняет функции защиты от осадков, а второй служит для перераспределения потока продуктов горения.

Дефлектор на Дымоход Своими Руками Чертежи Размеры • Дефлекторы флюгарки

Различные дефлекторы имеют общие конструктивные элементы

Для изготовления дефлекторов своими руками лучше всего подходит листовая оцинкованная или нержавеющая сталь. В дополнение к этим материалам промышленностью освоен выпуск устройств с защитным эмалевым слоем или покрытием из термостойкого пластика.

Среди множества дефлекторов, которые можно сделать своими руками, можно выделить несколько наиболее популярных конструкций.

Дефлектор ЦАГИ

Делектор ЦАГИ отличается простой конструкцией и превосходными эксплуатационными характеристиками

Тарельчатый

В тарельчатом дефлекторе разрежение возникает в зазоре между направленными друг к другу конусами

Круглый «Волпер»

Устройство имеет сходную с отражателем ЦАГИ конструкцию. Отличия касаются лишь верхней части дефлектора. Колпак, защищающий внутреннюю часть дымовой трубы от мусора и осадков, установлен поверх диффузора, что устраняет некоторые недочёты устройства, разработанного в ЦАГИ им. Жуковского.

«Волпер» имеет минимальные отличия от усилителя тяги ЦАГИ, которые обеспечивают ему преимущества при отсутствии ветра

Дефлектор Григоровича

Дефлектор Григоровича — идеальное решение для местности со слабыми воздушными течениями

Н-образный

Н-образные усилители тяги предназначены для монтажа на дымоходы мощных тепловых агрегатов

Вращающийся

Многочисленные лопасти вращающегося дефлектора создают тягу подобно турбине

Читайте также: Простота и удобство обслуживания: принцип действия твердотопливного котла с автоматикой

Показатель Коэффициент D Нижний диаметр диффузора 2 Верхний диаметр диффузора 1,5 Высота диффузора 1,5 Заглубление трубы в диффузор 0,15 Высота конуса 0,25 Высота зонта 0,25 Высота обратного конуса 0,25 Зазор зонта и диффузора 0,25.

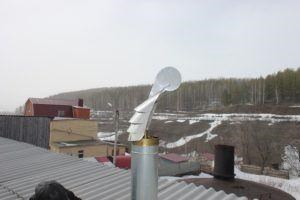

Дефлектор-флюгер

Дефлектор ЦАГИ
Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.

Размеры дефлектора цаги

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту

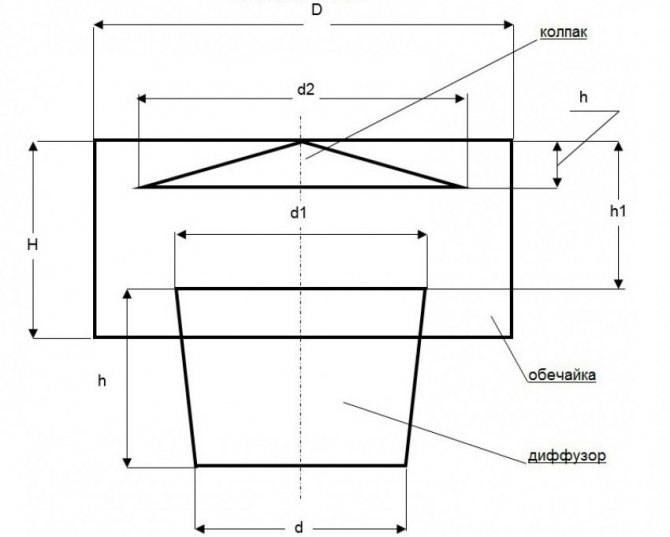

Прежде чем приступать к созданию дефлектора, необходимо сделать чертеж, на котором будут нанесены все размерности будущего изделия. На верхнем участке дымоходной трубы с отступом примерно 8 см от края наносится разметка отверстий для крепежных винтов. Самостоятельное изготовление дефлектора Задавайте мне вопросы, отвечу всем!

Зачем нужен дефлектор

Какой бы дефлектор вы не выбрали, выгоду от его установки вы ощутите уже в ближайший отопительный сезон. Кроме того, потребуется подготовить отрезок трубы диаметром, превышающим тот же типоразмер трубного канала.

Флюгер

  • Оптимальной высотой для изделия считается та, которая вписывается в интервал от 1,6 до 1,7 от d;
  • Ширина диффузора должна лежать в пределах от 1,2 до 1,3 d;
  • Ширина защитного колпака – от 1,7 до любого удобного значения от d.

Дефлектор на Дымоход Своими Руками Чертежи Размеры

Дефлектор своими руками (Вольперта-Григоровича) Такой отражатель имеет вращающуюся часть (флюгарку), которая поворачивается при изменении направления ветра. При этом шторка дефлектора заслоняет дымоход от набегающих воздушных масс и способствует появлению разрежения с подветренной стороны. Благодаря этому осуществляется активный подсос продуктов горения, что исключает обратную тягу и образование искр.

Показатель Коэффициент D
Нижний диаметр диффузора 2
Верхний диаметр диффузора 1,5
Высота диффузора 1,5
Заглубление трубы в диффузор 0,15
Высота конуса 0,25
Высота зонта 0,25
Высота обратного конуса 0,25
Зазор зонта и диффузора 0,25

Конструкция изделия

Разновидности дефлекторов-отражателей

Дефлектор на Дымоход Своими Руками Чертежи Размеры

Расчёт размеров дефлектора Помните, что соединения должны быть надёжными, т. к. дефлектор подвергается значительным ветровым нагрузкам.

Типы насадок

Делаем дефлектор цаги своими руками

  • ЦАГИ. Самая популярная вариация. На устье дымохода крепится канал небольшого размера, который будет играть роль диффузора.
  • Тарельчатой формы. Состоит из двух частей, по форме напоминающих тарелки. Верхняя играет роль козырька, нижняя обращенная в сторону трубы, является, собственно дефлектором.
  • Круглый дефлектор. Мало чем отличается от ЦАГИ. Крышка в круглом отражателе расположена выше диффузора
  • Григоровича;
  • Н-образной формы.

Дефлектор на Дымоход Своими Руками Чертежи Размеры

Как сделать своими руками Дымление печи чаще всего объясняется так называемым «опрокидыванием тяги», происходящим из-за долгого простоя отопительной установки. Это приводит к остыванию внутренних пространств и снижению градиента давлений. В результате поток воздуха в трубе меняет свое направление и устремляется не наружу, а в сторону источника тепла.

Монтаж устройства

Дефлектор на Дымоход Своими Руками Чертежи Размеры • Дефлекторы флюгарки

Чтобы дымовая труба была надежно защищена в верхней своей части, важно правильно установить готовый дефлектор на ее оголовок. Для проведения этой операции потребуется приготовить следующие инструменты и элементы крепежа:

  • электродрель с комплектом сверл;
  • полный набор накидных ключей;
  • крепежные резьбовые шпильки и гайки к ним;
  • специальные соединительные хомутики.

Также нужно запастись лестницей подходящей длины, позволяющей подниматься на крышу дома и перемещаться по ней. Кроме того, потребуется подготовить отрезок трубы диаметром, превышающим тот же типоразмер трубного канала.

Установку турбодефлектора для дымохода выполняют в следующем порядке:

  1. На верхнем участке дымоходной трубы с отступом примерно 8 см от края наносится разметка отверстий для крепежных винтов.
  2. Точно такие же отметки делаются на широкой части корпуса.
  3. В размеченных точках просверливаются отверстия.
  4. В них вставляются винты, а с обратной стороны аккуратно наворачиваются гайки.
  5. Готовый рефлектор насаживается на дымоотвод и крепится на оголовке с помощью хомутов.

Если на трубу кирпичного дома, например, приходится устанавливать слишком большой по размеру дефлектор, для усиления его крепления рекомендуется использовать проволочные растяжки нужной длины.

Дефлектор Григоровича

Ход работы
Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Установка устройства — этапы монтажа

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Тарельчатый Задавайте мне вопросы, отвечу всем!

Н-образный

Размеры дефлектора цаги

  • насадка Григоровича;
  • изделия, выпускаемые в лабораториях ЦАГИ;
  • «Круглый Волпер»;
  • «Флюгер»;
  • Н-образное устройство.
  • изделия открытого типа Astato.

Дефлектор на Дымоход Своими Руками Чертежи Размеры

Дефлектор вращающийся ротационный Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:
