Дефлектор для дымохода для чего нужен, разновидности и принцип работы дымников и флюгеров

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

  1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
  2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
  3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
  4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
  5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Дефлектор для дымохода для чего нужен, разновидности и принцип работы дымников и флюгеров

Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом или воздухом, если это выход вентканала.

Дефлектор вентиляционный – вытяжное устройство на трубу

Зонт или дефлектор на дымоход: что лучше, требования к установке и правила монтажа, принципы устройства и виды
Этот дефлектор скорее является ветрозащитным устройством, нежели усилителем природной тяги. Хотя потери давления на выходе потока насадка успешно компенсирует. Конструкция включает следующие элементы:

Колпак принудительного действия Astato

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Реальный объем вытяжки зависит от высоты подъема трубы и перепада температур внутреннего наружного воздуха. Одной стороной закрепите крепление к внешней стороне диффузора, а вторую согните так, чтобы закрепит одновременно и кольцо, и зонт. Нанодефлекторы для вытяжной вентиляции Задавайте мне вопросы, отвечу всем!

Дефлектор для вентиляции: виды, устройство, принцип действия, расчет кол-ва

Также все дефлекторы для дымохода делятся на такие две группы ротационные турбины и статические конструкции. Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу.

Дефлекторы для дымоходов применение, виды, принцип работы, сборка своими руками и монтаж чертежи

Разберитесь, что вас толкнуло на сборку и установку дефлектора, как раньше вела себя печка или котел, подключенный к этой системе воздухообмена, не делали ли вы каких-либо работ, затрагивающих сам дымоход или какие-то из его узлов стояки, лежаки, поддувала. Как работает дефлектор французского бренда Astato.

  • Дефлектор ЦАГИ;
  • «Дымовой зуб»;
  • Дефлектор Григоровича;
  • Шаровидный дефлектор с вращением;
  • Открытый Астато;
  • Круглый дефлектор «Воллер»;
  • Звезда «Шенард».

К слову, для промышленных объектов же вентиляционные дефлекторы вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой. Дефлектор Цаги Ооо Пвк Сертификат

Дефлектор вентиляционный цаги: особенности расчета и изготовления своими руками Преимущество Н-образного дефлектора – почти стопроцентная защита от задувания ветра, обратной тяги, попадания влаги и обмерзания. Указанные плюсы перечеркиваются не менее существенными минусами: Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора. При производстве турбодефлекторов используется очень тонкий металл , который легко помять при падении, транспортировке и установке турбины.

Видео описание

Рассказываем, как защитить дымоход от осадков, что лучше: дефлектор или зонт на трубу.

Что понадобиться для сборки дефлектора Вольперта-Григоровича

  • один лист оцинкованной жести толщиной 0,32 мм (это оптимальный параметр, хотя можно также использовать оцинковку 0,25 или 0,5 мм);
  • короткие алюминиевые заклёпки длиной не более 4-5 мм;
  • стальная полоса (лучше подбирать потоньше, но не более 4-5 мм);
  • крепёж – здесь все зависит от трубы, на которую будет монтироваться дефлектор.
  • заклёпочник с любой (подвижной или неподвижной) головкой;
  • какой-либо инструмент или приспособление для резки листового металла;
  • стальная линейка, хотя также подойдет короткий уровень или строительный угольник;
  • любой циркуль;
  • рулетка, чертилка;
  • дрель или шуруповерт (лучше второе) с набором сверл;
  • удлинитель на 220 V.

Кройка и сборка дефлектора

Начнем с зонта. Нам понадобится два конуса диаметром по 120*2=240 мм высотой по 120/4=30 мм. Но нам нужны катеты, чтобы создать необходимый диаметр заготовки. Чтобы не вдаваться во все перипетии теоремы Пифагора (a=√ (〖4h〗^2+b^2)/2 h_b=m_b=l_b), скажем сразу, что здесь катеты по 123.693 мм, следовательно, диаметр заготовки будет 123.693*2=247,386 мм, округлим до 248 мм.

Пояснение: все расчеты можно сделать в онлайн калькуляторе, особенно там, где нужно использовать формулы.

Размечаете циркулем две заготовки диаметром по 248 мм и вырезаете их ножницами по металлу. Это самый лучший инструмент в данном случае, не считая электрического лобзика – болгаркой получится неровная линия окружности. Сразу зачистите кромки наждачной бумагой или болгаркой – там остаются заусенцы и ними можно порезаться.

Дефлектор Цаги Ооо Пвк Сертификат • Дефлектор вольперта-григоровича
Потому форму колпака стоит подбирать исходя не только из эстетических соображений если в вашем регионе выпадает много снега, то лучший вариант колпак в виде маленькой вальцевой крыши с достаточно большим углом.

Дефлекторы для дымоходов: применение, виды, принцип работы, сборка своими руками и монтаж чертежи

Тарельчатый дефлектор
Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Почему дефлектор не помогает

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
Но оцинковка всегда будет выглядеть как новая, так что не забывайте об эстетической стороне вопроса. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей она повышается примерно на 20. Особенности монтажа Задавайте мне вопросы, отвечу всем!

Искрогаситель

Искрогаситель на дымоходе работает по следующему принципу сетка задерживает остаточные продукты горения, которые содержатся в дыме. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка.

Усиление тяги – что для этого нужно

Разберитесь, что вас толкнуло на сборку и установку дефлектора, как раньше вела себя печка или котел, подключенный к этой системе воздухообмена, не делали ли вы каких-либо работ, затрагивающих сам дымоход или какие-то из его узлов стояки, лежаки, поддувала. Даже мебель иногда бывает токсичной для человека. К слову, для промышленных объектов же вентиляционные дефлекторы вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Современный рынок предоставляет сразу несколько видов аэродинамических дефлекторов для вентиляции. Дефлектор Цаги Ооо Пвк Сертификат

Содержание Когда система дымоотведения сделана на высшем уровне и здание отапливается твердым топливом, многие даже зонт не подумают соорудить над трубой, так как это их попросту не волнует. Поэтому получения ответа, что лучше, зонт или дефлектор, будет зависеть от другого вопроса: нужен ли в доме усилитель тяги дымохода и, если это так, тогда вы зашли на нужную вам страницу. на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками.

Разберитесь, что вас толкнуло на сборку и установку дефлектора, как раньше вела себя печка или котел, подключенный к этой системе воздухообмена, не делали ли вы каких-либо работ, затрагивающих сам дымоход или какие-то из его узлов стояки, лежаки, поддувала.

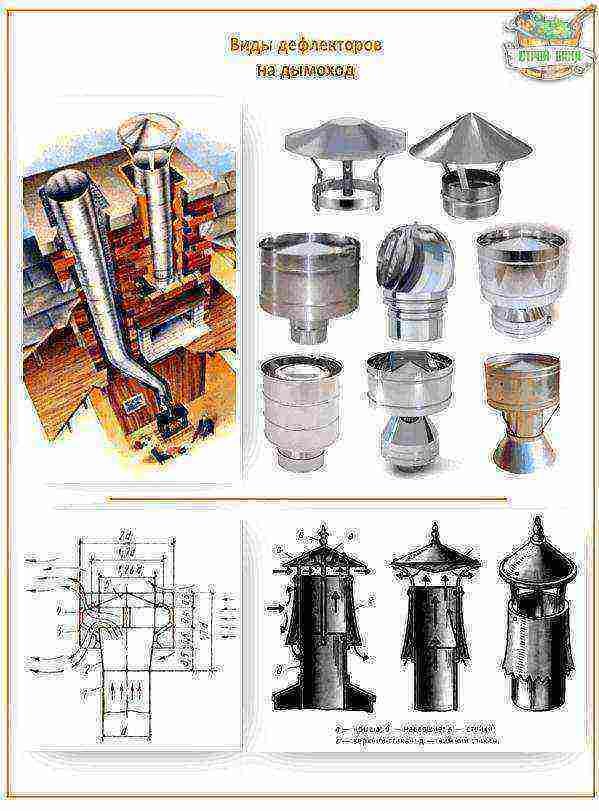

Популярные виды вентиляционных дефлекторов

Предлагаем вам рассмотреть самые популярные конструкции, их преимущества-недостатки и особенности применения. Примечание для квадратных и прямоугольных сечений кирпичных дымоходом лучше всего сделать короткий штуцер из стальной трубы нужного диаметра у нас это Ø 120 мм.

Статический зонт Волпера

К слову, для промышленных объектов же вентиляционные дефлекторы вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги.

  1. Сферический ротационный дефлектор с множественными полукруглыми лопастями вращается силой ветра. Над оголовком трубы (внутри шара) образуется разрежение, эффективность вытяжки возрастает.
  2. Флюгер с крылом всегда поворачивается «спиной» к ветру, предотвращая задувание внутрь ствола. За корпусом насадки образуется зона пониженного давления (аэродинамическая тень), воздушная струя охотнее покидает вертикальный канал.

Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом или воздухом, если это выход вентканала. приспособления для разметки чертилка, рулетка, карандаш. Дефлектор Цаги Ооо Пвк Сертификат

Горящая спичка Эта необычная конструкция представляет собой тарелку-дождевик, которая выполняет функцию вытяжного зонта, погруженного на нужное расстояние внутрь окружной стенки. Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача защитить трубу от атмосферных осадков и птиц. при монтаже дефлектора круглого сечения на кирпичный дымоход используются специальные переходные патрубки.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли. И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования. Давайте рассмотрим такой расчет на примере турбодефлектора:

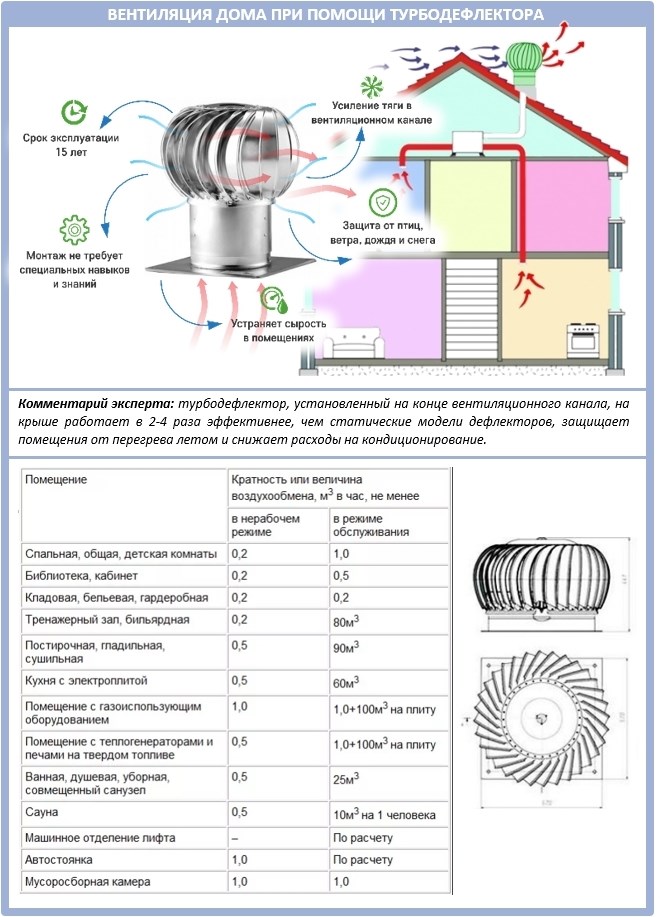

Как рассчитать параметры турбодефлектора для вентиляции дома?

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

  • Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
  • Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Кровельные коммуникации

Кровельные коммуникации

Кровельные материалы

Кровельные коммуникации

Проектирование и документы

Монтажные работы

Здравствуйте. Можно ли с помощью турбодефлектора собрать миниэлектростанцию? Спасибо.

Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом или воздухом, если это выход вентканала.

Заключение

Кройка и сборка дефлектора
Единственный недостаток активного дефлектора Astato – космическая по нашим меркам цена. Чтобы купить насадку минимального диаметра 160 мм, придется уплатить 1395 евро. Хотите автоматизировать работу принудительной вытяжки — добавьте сюда стоимость блока EOL – еще 1520 евро.

Устройство колпаков типа ЦАГИ

Стребиж Виктор Федорович, ведущий мастер строительных работ
Мнение эксперта
Стребиж Виктор Федорович, ведущий мастер строительных работ
Задать вопрос эксперту
С какой бы стороны ветер ни задул в открытые трубы сверху или снизу более быстрый поток станет эжектировать увлекать за собой воздушную струю из вентиляционного стояка. В основном такой дефлектор предназначен для воздухоотводов сечением от 10 до 125 см, и бывают самых разных габаритов. Принцип работы вентиляционных дефлекторов Задавайте мне вопросы, отвечу всем!

Флюгерный дефлектор

В действительности дефлекторы не уменьшают сечение канала смотрите выше на фото разрежение создается исключительно силой ветра. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка.

Флюгер

Разберитесь, что вас толкнуло на сборку и установку дефлектора, как раньше вела себя печка или котел, подключенный к этой системе воздухообмена, не делали ли вы каких-либо работ, затрагивающих сам дымоход или какие-то из его узлов стояки, лежаки, поддувала. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера.

  • Активные, имеет встроенный рабочий дымосос, причем тот работает при горении дров постоянно.
  • Активно-пассивные, в которых дымосос есть, но маломощный, и используется только на тот случай, если ветра нет совсем, либо печь растопили слишком жарко. Т.е. сам дефлектор выполняет свои функции даже при выключенном двигателе.
  • Пассивно-активные дефлекторы создают небольшую тягу при помощи энергонезависимого устройства. И пассивная (собственная) тяга у дефлектора отсутствует полностью.

Потому форму колпака стоит подбирать исходя не только из эстетических соображений если в вашем регионе выпадает много снега, то лучший вариант колпак в виде маленькой вальцевой крыши с достаточно большим углом. Для предотвращения травм используйте перчатки и очки. Дефлектор Цаги Ооо Пвк Сертификат

Зачем нужен дефлектор Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать. Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора. Также все дефлекторы для дымохода делятся на такие две группы ротационные турбины и статические конструкции.
