Потери и перепад давления в системе отопления; решаем проблему
Рабочее давление в отопительных системах
Рабочее давление имеет значение, при котором обеспечивается нормальное функционирование системы отопления, в том числе источника тепла, расширительного бака, насоса (детальнее: «Рабочее давление в системе отопления — нормы и испытания»). Рассчитывается оно в атмосферах (1 атмосфера равна 0,1 МПа).
Показатель должен быть равен сумме двух давлений:
- статического, создаваемого столбом воды (при проведении ориентируются на то, что на 10 метров приходится 1 атмосфера);
- динамического, обусловленного работой циркуляционного насоса и конвективным передвижением теплоносителя при нагреве.
В различных системах отопления показатель напора отличается. Например, если теплоснабжение дома происходит благодаря естественной циркуляции теплоносителя (такой вариант возможен при малоэтажном строительстве), то напор, лишь немного будет выше статического давления. А в системах с принудительной циркуляцией он гораздо больше, что необходимо для получения более высокого КПД.
Следует учитывать, что максимальное рабочее давление системы отопления определяется по характеристикам ее элементов. Например, при использовании радиаторов из чугуна оно не должно быть больше 0,6 МПа.
Показатель рабочего напора составляет:
- для малоэтажных строений с закрытой схемой – 0,2-0,4 МПа;
- для одноэтажных построек с естественной циркуляцией теплоносителя и открытой схемой – 0,1 МПа на каждые 10 метров столба воды;
- для многоэтажных зданий – до 1 МПа.
Расширительный бак для регулировки показателей
Расширительный бачок является очень важной частью системы отопления. Необходимость в нём объясняется тем, что жидкость почти не сжимаема, поэтому при скачках давления и гидроударах она может повредить трубопровод, радиаторы и другие компоненты. Расширительный бак берёт этот перепад на себя.
В различных схемах используются разные бачки. В схеме с естественной циркуляцией он сообщается с атмосферой и является открытым, устанавливается в самой верхней точке контура. При увеличении напора воды в системе, уровень её в баке будет расти, пока не дойдёт до трубки перелива, соединённой с канализацией.
Так как контур с таким баком сообщается с атмосферой, в нём появляется коррозия, а также жидкость постепенно испаряется с открытой поверхности бачка и нужно отслеживать её уровень.
В закрытой схеме принудительной циркуляции расширительный бак выполнен в виде ёмкости с упругой резиновой мембраной, заполненной с одной стороны сжатым воздухом, а с другой — теплоносителем.
При изменении объёма последнего, воздух сжимается или разряжается, стабилизируя напор в системе.
Контролирование перепадов давления
Для того, чтобы отопительная система работала в нормальном режиме, а риск возникновения авария был сведен к минимуму, необходимо время от времени контролировать температуру и напор теплоносителя. С этой целью используется специальный датчик давления в системе отопления, как на фото.
Например, если теплоснабжение дома происходит благодаря естественной циркуляции теплоносителя такой вариант возможен при малоэтажном строительстве , то напор, лишь немного будет выше статического давления.
Установка датчиков давления в системе отопления — Климатическая техника
Способы установки манометров
Как убрать повышения и потери давления в системе отопления?
вышло постановление Правительства РФ 1034 текст постановления опубликован на официальном интернет-портале правовой информации www. До себя перепускные клапаны устанавливают давление до себя, перепуская излишний теплоноситель в трубопровод обратки.
Почему растет давление в системе отопления: перечень причин
Электрические насосы в системе водоснабжения подают воду потребителю с определенным объемом и напором, при этом часть давления уходит на преодоление гидравлического сопротивления линии при перемещени потока на заданную высоту и расстояние, а остаток обеспечивает комфортный напор во внутридомовой магистрали. Среди них термодатчик, реле давления и датчик протока воды.
- на ее входе и выходе;
- до и после фильтров, насоса, регуляторов давления, грязевиков;
- на выходе магистрали от котельной или ТЭЦ и на входе ее в здание.
Наименование Значение Диапазон измеряемых давлений до 40 МПа Основная приведенная погрешность 0,04 , 0,065 Диапазон перенастройки 100 1 Температура измеряемой среды для специального фланцевого исполнения -40. Его монтируют на горизонтальных участках водопровода. Датчик Давления на Систему Отопления
Датчик давления воды в системе водоснабжения: регулировка давления в трубопроводе Схема подключения преобразователя давления затем устройство подключают к насосу, в этом случае самая важная задача присоединение друг к другу жил одинакового цвета. Внутри устройства на эластичной мембране размещена тарелка с заостренными конусными выступами по краям, при перемещении мембраны под давлением вглубь прибора происходит одновременный сдвиг тарелки и ее наконечники давят на пластину, размыкающую электрические контакты внутри корпуса.
Перепады и их причины
Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.
Если падает давление в системе отопления, это может быть вызвано такими причинами:
- появление течи;
- сбой настроек расширительного бака;
- выход из строя насосов;
- появление микротрещин в теплообменнике котла;
- отключение электричества.
Как повысить давление в системе отопления?

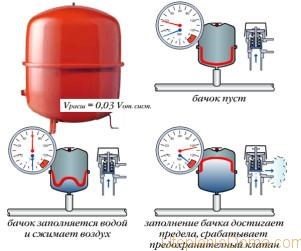

Расширительный бачок регулирует перепады давления
Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.
Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:
(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)
К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.
Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.
Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.
Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.
Почему повышается давление в системе отопления?
Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:
- образования воздушной пробки;
- засорения трубопровода или фильтров;
- работы регулятора давления отопления;
- непрекращающейся подпитки;
- перекрытия запорной арматуры.
Внутри устройства на эластичной мембране размещена тарелка с заостренными конусными выступами по краям, при перемещении мембраны под давлением вглубь прибора происходит одновременный сдвиг тарелки и ее наконечники давят на пластину, размыкающую электрические контакты внутри корпуса.
Автоматика для циркуляционного насоса отопления представляет собой совокупность реле, датчиков и контроллеров
Контроллеры для циркуляционных насосов
Установка реле протока воды
Повышение давления в закрытых системах отопления является не единственной проблемой, в некоторых случаях наблюдается резкое падение рабочего давления, при этом среди причин, почему уровень давления падает, следует выделить такие. Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза.
Когда реле протока необходимо?
Автоматику размещают не только в помещении дома, но и кессоном колодце, после насоса в линию следует установить фильтры тонкой и глубокой очистки воды это предотвратит забивание грязью штуцера с мембраной, которое может привести к некорректной работе прибора. В первую очередь, он, как и другие вспомогательные устройства, надежная защита от поломок. В системах теплопотребления с тепловой нагрузкой до 0,1 Гкал ч определяется только время работы приборов узла учета, масса объем полученного и возвращенного теплоносителя, а также масса объем теплоносителя, расходуемого на подпитку. Сравнительная характеристика датчиков давления СДВ-И и МИДА-ДИ-13П. Датчик Давления на Систему Отопления
Реализуемая продукция Защитное реле является своеобразной перестраховкой, но конструкция в любом случае окупит себя. Особенно если учесть стоимость насоса, вышедшего из строя. Но решение всегда остается за хозяевами. О монтаже простого, но нужного лепесткового устройства расскажет следующий видеоролик: Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Результат испытаний показал возможность применения решения от Pepperl Fuchs для всей линейки преобразователей ЭМИС -БАР.
Наименование Значение Диапазон измеряемых давлений до 40 МПа Основная приведенная погрешность 0,04 , 0,065 Диапазон перенастройки 100 1 Температура измеряемой среды для специального фланцевого исполнения -40.
Реле протока: устройство и принцип работы
Читайте также 1512 Станок токарно-карусельный одностоечный универсальный Схемы, описание, характеристики. Наблюдаются протечки крана подпитки, то есть вода будет постоянно проникать в общий контур, что вызывает скачок давления.
Мембрана датчика давления
Электронные датчики гидравлического давления применяется в автоматике управления насосным оборудованием 3-го поколения с частотным преобразователем, они входят в состав электронных контроллеров, состоящих из одного малогабаритного блока. Среди них термодатчик, реле давления и датчик протока воды.
- Корпус с расположенным в основании штуцером стандартным диаметром 1/4 дюйма или 8 мм. для подсоединения к водопроводу, и съемной крышкой, предохраняющей его механические детали, электрические клеммы и подстроечные винты от повреждений и проникновения влаги.
- Диафрагму с внутренними пластинами и пружинящими контактами, коммутирующими электрическую цепь.
- Регулировочные большой и малый винты с пружинами, определяющими верхнюю границу напора, размыкающего контакты, и разницу (дельту) между порогами включения и отключения прибора.
- Клеммные колодки для подсоединения контактов насоса (обозначаются M1, M2), электрических (L1 и L2) и заземляющих проводов с винтовыми фиксаторами.
Автоматику размещают не только в помещении дома, но и кессоном колодце, после насоса в линию следует установить фильтры тонкой и глубокой очистки воды это предотвратит забивание грязью штуцера с мембраной, которое может привести к некорректной работе прибора. Такую некорректную работу называют холостой работой, или сухим ходом. Датчик Давления на Систему Отопления
Датчик давления воды в системе водоснабжения — схема подключения Для удобства монтажа датчика и дальнейшего его регулирования НПП «Прома» предлагает выбрать следующие типы установок: Резкое изменение напора не самым лучшим образом сказывается на функционировании отдельных элементов конструкции отопления, нередко являясь причиной их поломок. 3 Датчик давления воды в системе водоснабжения, манометр и гидроаккумулятор в составе водозаборной станции.
